Высокочастотный РЧ-генератор сигналов Nosean MSG5126 (DSG5126) выделяется как надежное и высокоэффективное решение для лабораторных исследований. Этот 6-ти канальный прибор предназначен для выполнения сложных задач в различных областях, включая квантовые технологии, генерацию радиолокационных сигналов и многовходовые системы (MIMO).
Ghb,jh предлагает пользователям широкий диапазон частот от 9 кГц до 12 ГГц с выходной мощностью до 20 мВт. Это делает его идеальным инструментом для формирования фазокогерентных сигналов, что особенно важно в экспериментах, требующих высокой синхронизации и точности. Уникальная возможность работы с несколькими каналами одновременно позволяет создавать сложные сценарии испытаний, что значительно расширяет область применения устройства.
Высокочастотный генератор сигналов выполнен в моноблочном корпусе стоечного исполнения, что обеспечивает компактность и удобство размещения в лабораторной среде. Высокая плотность каналов позволяет устанавливать несколько устройств в одну стойку, что экономит пространство и упрощает организацию рабочего места.
Для управления генератором предусмотрен стандартный набор команд SCPI, что делает его совместимым с различными системами автоматизации. Пользователи могут управлять устройством через платформу Web Control, а также использовать такие инструменты, как Excel, LabVIEW и Visual Basic для автоматизации процессов тестирования. Это позволяет отправлять команды пакетами, что значительно ускоряет и упрощает работу с прибором.
Генератор Nosean MSG5126 оснащен встроенным сенсорным дисплеем диагональю 3,5 дюйма, что обеспечивает легкий доступ к настройкам и режимам работы устройства. Кроме того, имеется возможность подключения полноформатного внешнего монитора через интерфейс HDMI, что позволяет наглядно отображать состояние генератора и текущие параметры сигналов. Это особенно полезно в условиях многоканальных испытаний, где важна визуализация данных.
Эта модель поддерживает различные типы модуляции, включая аналоговую (АМ, ЧМ, ΦМ) и импульсную (опция). Это дает возможность пользователям адаптировать генератор под специфические требования своих исследований. В дополнение к этому, устройство может быть оснащено генератором импульсных последовательностей, что открывает новые горизонты для тестирования и экспериментов.
Генератор РЧ-сигналов находит свое применение в самых различных областях. В квантовых технологиях он используется для создания стабильных и когерентных сигналов, необходимых для реализации квантовых алгоритмов. В области радиолокации устройство помогает в тестировании и разработке новых систем, обеспечивая высокую точность и надежность сигналов. Также, в системах MIMO, генератор способствует улучшению качества связи, что критически важно для современных беспроводных технологий.
| Количество выходных каналов | 6 |
|---|---|
| Диапазон частот | от 9 кГц до 12 ГГц |
| Разрешение | 0,01 Гц |
| Скорость установки | <3 мс (тип.) |
| Фазовая стабильность между каналами | |
| f=10 ГГц, температурные колебания ≤1°C | ±1° |
| Частота опорного генератора | 10 МГц |
| Точность калибровки | ≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-D08) |
| Температурная стабильность, 25°С (диапазон от 0°С до 50°С) | <0,5 ppm <5 ppb (с опцией OCXO-D08) |
| Скорость старения | <1 ppm/год <30 ppb/год (с опцией OCXO-D08) |
| Выход внутреннего опорного генератора | |
| Частота | 10 МГц |
| Уровень | от +5 дБм до +10 дБм |
| Интерфейс | BNC (розетка) |
| Вход для внешнего опорного генератора | |
| Частота | 10 МГц |
| Уровень | от 0 дБм до +10 дБм |
| Максимальная девиация | ±1 ppm |
| Интерфейс | BNC (розетка) |
| Выход/Вход синхронизации опорной частоты | |
| Частота | 4,8 ГГц |
| Уровень | от -3 дБм до +3 дБм |
| Интерфейс | SMA (розетка) |
| Установка фазы | |
| Диапазон девиации фазы | ±180° |
| Разрешение | 0,01° |
| Параметры спектра генерируемых сигналов | |
| Гармонические искажения (непрерывный режим) | |
| 10 МГц ≤ f ≤ 4 ГГц | вых. уровень: ≤ +10 дБм < -30 дБн |
| 4 ГГц < f ≤ 10 ГГц | вых. уровень: ≤ +10 дБм < -50 дБн |
| 10 ГГц < f ≤ 12 ГГц | вых. уровень: ≤ +7 дБм < -30 дБн |
| Субгармонические искажения (непрерывный режим) | |
| Негармонические искажения (непрерывный режим, уровень > -10дБм, отстройка >10 кГц) | |
| 1 МГц ≤ f ≤ 1,5 ГГц | < -60 дБн, < -70 дБн (тип.) |
| 1,5 ГГц < f ≤ 2,825 ГГц | < -70 дБн, < -75 дБн (тип.) |
| 2,825 ГГц < f ≤ 5,65 ГГц | < -64 дБн, < -69 дБн (тип.) |
| 5,65 ГГц < f ≤ 11,3 ГГц | < -58 дБн, < -63 дБн (тип.) |
| 11,3 ГГц < f ≤ 12 ГГц | < -52 дБн, < -57 дБн (тип.) |
| Фазовый шум SSB (непрерывный режим, измер. полоса 1 Гц, отстройка от несущей 10 кГц) | |
| f = 1 ГГц | < -130 дБн/Гц, < -133 дБн/Гц (тип.) |
| f = 2 ГГц | < -120 дБн/Гц, < -123 дБн/Гц (тип.) |
| f = 4 ГГц | < -114 дБн/Гц, < -117 дБн/Гц (тип.) |
| f = 10 ГГц | < -108 дБн/Гц, < -111 дБн/Гц (тип.) |
| Общие искажения (непрерывный режим, уровень + 10дБм, отстройка от несущей 10 МГц, измерит. полоса 1Гц) | |
| 50 МГц ≤ f ≤ 1 ГГц | <-140 дБн/Гц |
| 1 ГГц < f ≤ 10 ГГц | <-135 дБн/Гц |
| 10 ГГц < f ≤ 12 ГГц | <-130 дБн/Гц |
| Выходной уровень | нормированное | устанавливаемое |
|---|---|---|
| Min выходной уровень | ||
| 9 кГц ≤ f <100 кГц | - | -30 дБм |
| 100 кГц ≤ f < 2 МГц | -30 дБм | -30 дБм |
| 2 МГц ≤ f ≤ 10 ГГц | -30 дБм | -30 дБм |
| 10 ГГц < f ≤ 12 ГГц | -30 дБм | -30 дБм |
| Max выходной уровень | ||
| 9 кГц ≤ f <100 кГц | - | +10 дБм |
| 100 кГц ≤ f < 2 МГц | +5 дБм | +15 дБм |
| 2 МГц ≤ f ≤ 10 ГГц | +13 дБм | +25 дБм |
| 10 ГГц < f ≤ 12 ГГц | +13 дБм | +20 дБм |
| Разрешение 0.01 дБ | 0.01 дБ | |
| Абсолютная неопределенность уровня | ||
| Температурный диапазон от 20°C до 30°C, выходной уровень от -30 дБм до максимального по спецификации | ||
| В диапазонах частот | Нормированное | Типовое |
| 100 кГц ≤ f ≤ 1,5 ГГц | ±0,7 дБ | ±0,5 дБ |
| 1,5 ГГц < f ≤ 10 ГГц | ±0,9 дБ | ±0,5 дБ |
| 10 ГГц < f ≤ 12 ГГц | ±1,1 дБ | ±0,9 дБ |
| Развязка между каналами | |
|---|---|
| Частота | развязка между каналами при выходном уровне мощности = 0 дБм |
| 9 кГц ≤ f < 4 ГГц | > 85 дБ (тип.) |
| 4 ГГц ≤ f ≤ 10 ГГц | > 80 дБ (тип.) |
| 10 ГГц < f ≤ 12 ГГц | > 75 дБ (тип.) |
| КСВН | |
| В температурном диапазоне от 20°С до 30°С, выходной уровень < 0 дБм | |
| 10 МГц ≤ f ≤ 3 ГГц | ≤ 1.8 (ном.) |
| 3 ГГц < f ≤ 6 ГГц | ≤ 2.0 (ном.) |
| 6 ГГц < f ≤ 10 ГГц | ≤ 1.8 (ном.) |
| 10 ГГц < f ≤ 12 ГГц | ≤ 2.2 (ном.) |
| Макс. отраженная мощность | |
| Макс. напряжение DC | 0 В |
| 10 МГц < f ≤ 12 ГГц | 0,5 Вт |
| Перестройка по частоте | |
| Вид | пошаговая развертка, развертка по списку |
| Режим | однократный, непрерывный |
| Диапазон | в пределах всего рабочего диапазона частот |
| Форма | треугольная и пилообразная |
| Шаг изменения | линейный или логарифмический |
| Количество точек | от 2 до 1001 |
| Время ожидания | от 5 мс до 100 с |
| Запуск | авто, ручной, внешний, по шине (USB, LAN) |
| Перестройка по мощности | |
| Вид | пошаговая развертка, развертка по списку |
| Режим | одиночный, непрерывный |
| Диапазон | в пределах всего рабочего динамического диапазона |
| Форма | треугольная и пилообразная |
| Диапазон | полный динамический диапазон |
| Шаг изменения | линейный |
| Количество точек | от 2 до 1001 |
| Время ожидания | от 5 мс до 100 с |
| Запуск | авто, ручной, внешний, по шине (USB, LAN) |
| Модуляция | |
| Совместимость типов модуляции | |
| АМ | АМ | ЧМ | ФМ | ИМ |
|---|---|---|---|---|
| АМ | - | ○ | ○ | △ |
| ЧМ | ○ | - | × | ○ |
| ФМ | ○ | × | - | ○ |
| ИМ | △ | ○ | ○ | - |
| Примечание: ○: совместимость; ×: несовместимость; △: совместимость с ограниченной AM при одновременном использовании с ИМ | ||
|---|---|---|
| Амплитудная модуляция (опция MSG5000-AMD) | ||
| Источник модуляции | внутренний, внешний | |
| Глубина модуляции | от 0% до 100% | |
| Разрешение | 0,10% | |
| Точность установки | при F н ≤ 1.5 ГГц, F mod = 1 кГц, m < 30%, уровень = 0 дБм | < 4% от установленного значения + 1% |
| Искажение | при F н ≤ 1.5 ГГц, f mod = 1 кГц, m < 30%, уровень = 0 дБм | < 3% ( тип.) |
| Неравномерность АЧХ | при m < 80%, от DC/10 Гц от 100 кГц | < 3 дБ (ном.) |
| Частотная модуляция (опция MSG5000-AMD) | ||
| Источник модуляции | внутренний, внешний | |
| Максимальная девиация | при f ≤ 1.5 ГГц | 2 МГц (ном.) |
| Разрешение | < 0,1% от девиации или 1 Гц (в зависимости от того, что больше) | |
| Точность установки | при f ≤ 1.5 Гц, f mod= 1 кГц, внутренний источник | < 2% от установленного значения + 20 Гц |
| Искажения | при f ≤ 1.5 ГГц, f mod = 1 кГц, девиация = 50 кГц | < 2% (тип.) |
| Неравномерность АЧХ | от DC/10 Гц до 100 кГц | < 3 дБ (ном.) |
| Фазовая модуляция (опция MSG5000-AMD) | ||
| Источник модуляции | внутренний, внешний | |
| Максимальная девиация | при f ≤ 1.5 ГГц | 5 рад. (ном.) |
| Разрешение | < 0,1% от девиации или 0,01 рад. (в зависимости от того, что больше) | |
| Точность установки | при f ≤ 1.5 Гц, f мод = 1 кГц, внутренний источник | < 1 % от установленного значения + 0,1 рад. |
| Искажения | при f ≤ 1.5 ГГц, f мод = 1 кГц, девиация = 5 рад. | < 1 % (тип.) |
| Неравномерность АЧХ | от DC/10 Гц до 100 кГц | < 3 дБ (ном.) |
| Импульсная модуляция (опция MSG5000-PUL) | ||
| Источник модуляции | внутренний, внешний | |
| Коэффициент вкл./выкл | f ≤ 6 ГГц | > 80 дБ (тип.) |
| 6 ГГц < f ≤ 11 ГГц | > 70 дБ (тип.) | |
| f > 11 ГГц | > 60 дБ (тип.) | |
| Время нарастания/спада | <50 нс, 20 нс (тип.) (10% / 90%) |
|---|---|
| Частота следования импульсов | от DC до 1 МГц |
| Импульсный генератор | |
| Режим работы | одиночный импульс |
| Период следования импульсов | от 40 нс до 170 с разрешение 10 нс |
| Ширина импульса | от 10 нс до (170 с – 10 нс) разрешение 10 нс |
| Задержка запуска | от 10 нс до 170 с разрешение 10 нс |
| Режим запуска | авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN) |
| Генератор импульсных последовательностей (опция MSG5000-PUG) | |
| Количество импульсов | от 1 до 2047 |
| Длительность импульсов | от 20 нс до 170 с |
| Повторение | от 1 до 256 |
| Входные/выходные разъемы | ||
|---|---|---|

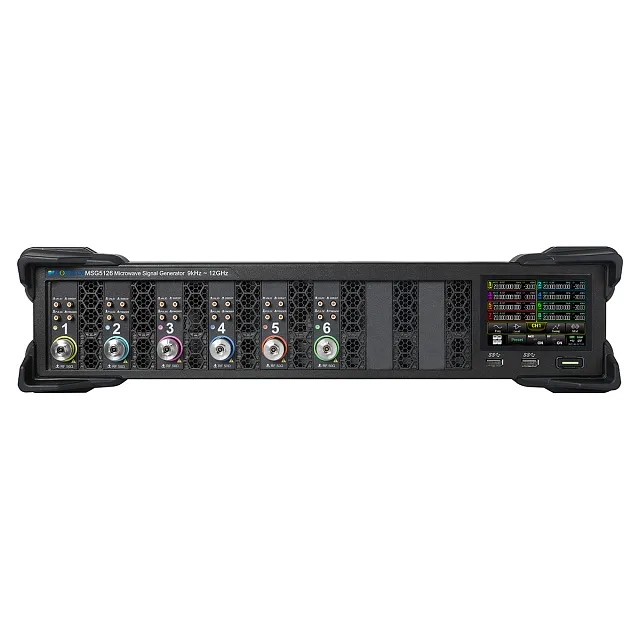

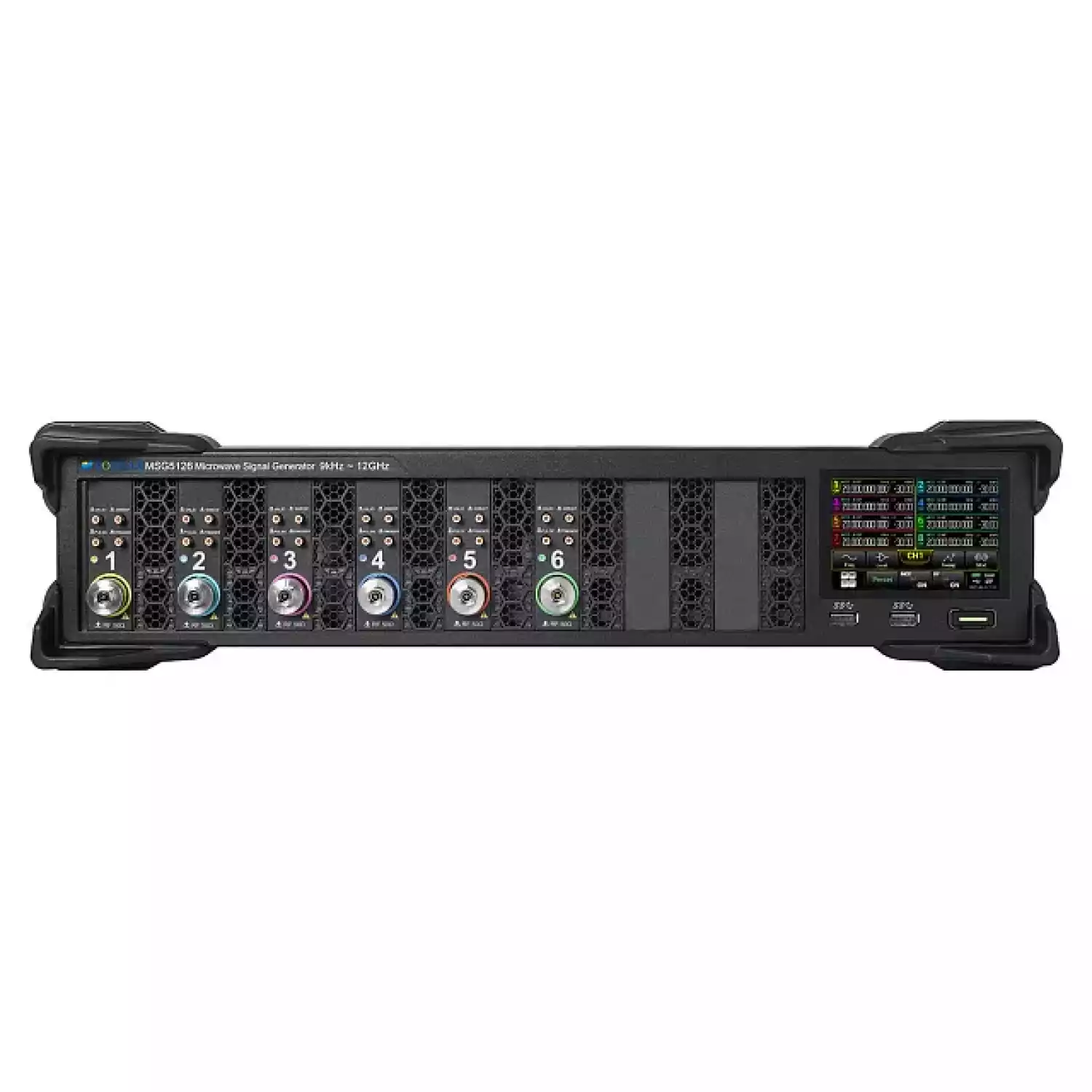

| Передняя панель | ||
| РЧ выход | импеданс | 50 Ом (ном.) |
| тип разъема | 3,5 мм вилка | |
| Вход внешнего запуска | импеданс | 1 кОм (ном.) |
| тип разъема | SMB вилка | |
| логический уровень | 3,3 В TTL | |
| Выход сигнала достоверности | тип разъема | SMB вилка |
| выходное напряжение | 0 В/ 3,3В (ном.) | |
| Импульсный вход/выход | импеданс | 50 Ом (ном.) |
| входное/выходное напряжение | 0 В/ 3,3В (ном.) | |
| тип разъема | SMB вилка | |
| Выход сигнала развертки | тип разъема | SMB вилка |
| выходное напряжение | 0 – 10 В (ном.) | |

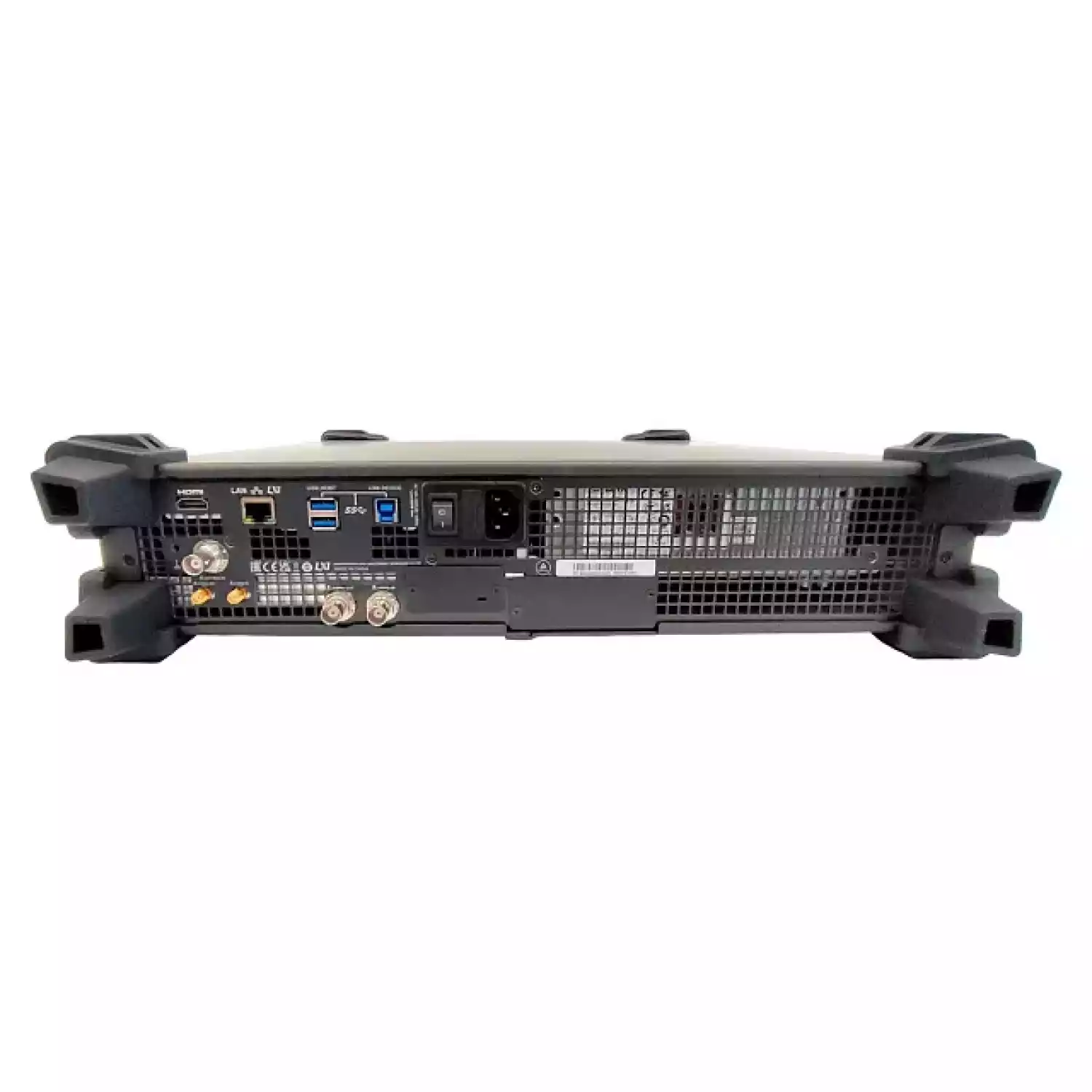

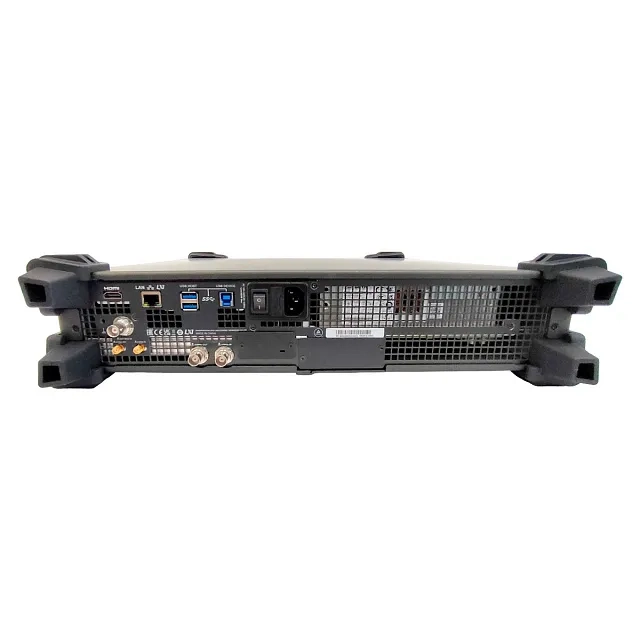

| Задняя панель | ||
| Вход внешнего модулирующего сигнала | импеданс | 100 кОм/600 Ом/ 50 Ом |
| развязка | AC/DC | |
| чувствительность | 1 В пик для заданной глубины | |
| тип разъема | BNC гнездо | |
| Вход внешнего генератора опорной частоты10 МГц | импеданс | 50 Ом |
| тип разъема | BNC гнездо | |
| Выход внешнего генератора опорной частоты10 МГц | импеданс | 50 Ом |
| тип разъема | BNC гнездо | |
| Вход внешнего синхронизирующего генератора опорной частоты 4,8 ГГц | импеданс | 50 Ом |
| тип разъема | SMA гнездо | |
| Выход внешнего синхронизирующегогенератора опорной частоты 4,8 ГГц | импеданс | 50 Ом |
| тип разъема | SMA гнездо | |
| Коммуникационные интерфейсы | ||
| USB 3.0 HOST | тип разъема | A вилка |
| протокол | 3.0 | |
| количество | 4 (2 на передней панели и 2 на задней панели) | |
| USB 3.0 DEVICE | тип разъема | B вилка |
| протокол | TMC | |
| LAN | тип разъема | RJ-45 |
| протокол | 10/100/1000Base-T, LXI-C | |
| HDMI | тип разъема | A вилка |
| протокол | HDMI 1.4 | |
| Дисплей | |
|---|---|
| Тип | TFT LCD |
| Разрешение | 480 x 320 |
| Диагональ | 3.5 дюйма |
| Расширенные возможности | поддержка HDMI |
| Сохранение данных | |
| Виды поддерживаемых устройств | внутренняя энергонезависимая память, USB |
| Хранение данных | внутренняя энергонезависимая память 10 ГБ |
| Электропитание | |
| Входное напряжение, АС | 100 – 240 В |
| Частота входного напряжения | 45 – 440 Гц |
| Потребляемая мощность (со всеми включенными опциями) | < 650 Вт |
| Условия эксплуатации | ||
|---|---|---|
| Температурный диапазон | рабочий | от 0°С до +50°С |
| хранения | от -20°С до +70°С | |
| Влажность | от 0°С до 30°С | ≤ 90% |
| от 30°С до 40°С | ≤ 75% | |
| от 40°С до 50°С | ≤ 45% | |
| Высота над уровнем | рабочая | ниже 3000 м |
| Массо - габаритные параметры | |
|---|---|
| Размеры | 435 х 88 х 486,3 мм (без накладок, с разъемом) 459 х 112 х 511 мм (с накладками) |
| Вес брутто | < 14 кг |
