Комплект ГНСС-приемника Руснавгеосеть Фаза 2 со встроенным радиомодулем
Артикул: 10735

Комплект ГНСС-приемника Руснавгеосеть Фаза 2 со встроенным радиомодулем

Артикул: 10735
Многочастотный ГНСС-приемник Руснавгеосеть Фаза 2 со встроенным радиомодулем применяется для проведения геодезического мониторинга, решения задач позиционирования, навигации и деформационного наблюдения. Важные преимущества модели - 480 независимых каналов для приема сигналов и 2 MSS канала L-диапазона для работы с Trimble RTX. Прибор в этой комплектации дополнительно оснащен УВЧ-радиомодулем для проведения измерений в зонах, лишенных GSM-покрытия.
Подробнее
Под заказ
Срок поставки от 7 дней
Цена по запросу
Запросить цену
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

Многочастотный ГНСС-приемник Руснавгеосеть Фаза 2 со встроенным радиомодулем применяется для проведения геодезического мониторинга, решения задач позиционирования, навигации и деформационного наблюдения. Важные преимущества модели - 480 независимых каналов для приема сигналов и 2 MSS канала L-диапазона для работы с Trimble RTX. Прибор в этой комплектации дополнительно оснащен УВЧ-радиомодулем для проведения измерений в зонах, лишенных GSM-покрытия.

Технические особенности

  • Работа со всеми спутниковыми системами с возможностью инициализации только по приоритетной.
  • Беспроводная связь посредством Wi-Fi, Bluetooth, GSM + CSD. Разъемы Ethernet и RS232 для коммуникации по кабелю.Модем 3.5G и модуль UHF.
  • Режимы RTK, статика и DGPS, подключение 2 GNSS-антенн.
  • Частота позиционирования 20 Гц с возможностью апгрейда до 50 Гц.
  • Поддержка функции веб-сервера, удаленная настройка и мониторинг. Отправка данных на FTP и e-mail серверы.
  • Класс защиты IP67. Литой корпус устойчив к падениям с высоты до 1 м.

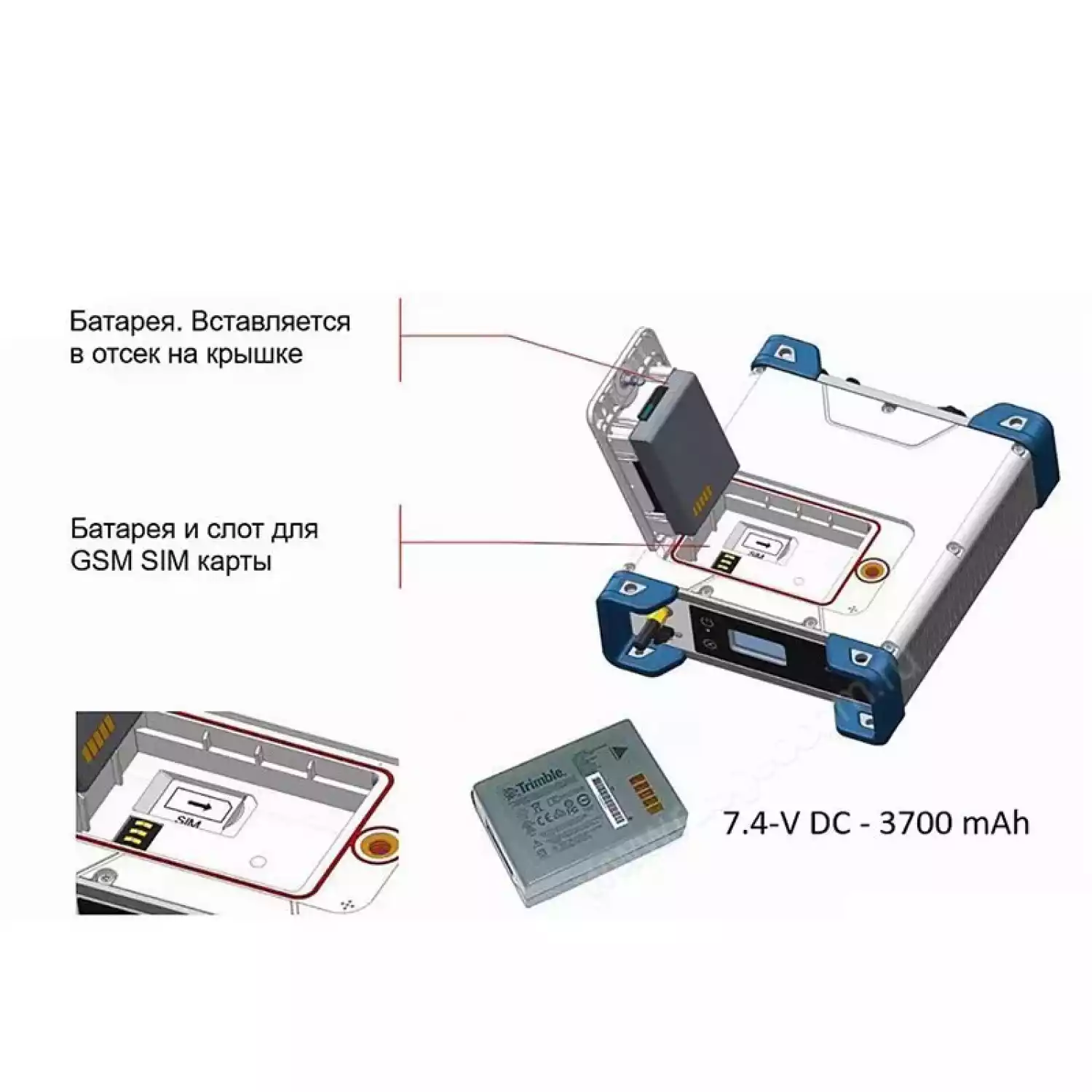

  • До 6 часов непрерывной работы от аккумулятора. Сменные батареи.
  • Объем внутренней памяти - 8 Гб. Подключение дополнительных накопителей.
  • Температурный диапазон применения от -40°C до +65°C.
  • Защита от кражи с блокировкой и оповещениями по SMS и e-mail.
  • Русскоязычное меню и интерфейс настройки.

GNSS-приемник Фаза 2 может выполнять роль базовой станции, мобильного ровера, элемента системы СВТП или CORS, ретранслятора поправок. Функция Rover Integrity помогает при проверке целостности сети. Результаты измерений сохраняются в одном из форматов по выбору: исходные данные, T02, RINEX.

Передача поправок посредством радиомодема имеет ряд преимуществ:

  • Параллельная и непрерывная работа по 2 каналам - УКВ и GSM.
  • Допускается удаление на значительное расстояние от базовой станции.
  • Стабильная съемка в сложных условиях, таких как лесной массив или плотная застройка.

Благодаря повышенной точности позиционирования в режиме работы с 2 антеннами Руснавгеосеть Фаза 2 со встроенным радиомодулем может устанавливаться в системы управления судами, сельскохозяйственной и строительной техникой.

В геодезический приемник встроены программные технологии для работы с зашифрованным GPS P(Y) сигналом и подавления эффекта многолучевости. Z-Blade-позиционирование оптимизирует обработку сигналов от разных спутниковых групп, что позволяет проводить высокоточные измерения даже в условиях плохого покрытия и наличия помех.

  Руснавгеосеть Фаза 2
ХАРАКТЕРИСТИКИ СЛЕЖЕНИЯ
Cпутниковых каналов 480
Поддерживаемые сигналы: ГЛОНАСС: L1 C/A, L1P, L2 C/A, L2P, L3, L1/L2 CDMA
GPS: L1 C/A, L1P (Y), L2P (Y), L2C, L5, L1C
Galileo: E1, E5a, E5b
BeiDou: B1, B2, B3
QZSS: L1 C/A, L1 SAIF, L1C, L2C, L5
SBAS: L1 C/A L5
IRNSS: L5
Каналы отслеживания MSS L-диапазона 2
Антенных входа GNSS 2,
Технология Z-tracking для отслеживания зашифрованного сигнала GPS P(Y)
Коррелятор Strobe™ для уменьшения эффекта многолучевости сигнала GNSS
Технология Z-Blade для оптимальных эксплуатационных характеристик GNSS:
Усовершенствованный алгоритм GNSS центрической системы
ХАРАКТЕРИСТИКИ ТОЧНОСТИ ПОЗИЦИОНИРОВАНИЯ
Точность в реальном времени (RMS)
Положение DGPS в реальном времени: По горизонтали: 25 см + 1 ppm
По вертикали: 50 см + 1 ppm
Кинематическое положение в реальном времени (RTK) По горизонтали: 8 мм + 1 ppm
По вертикали: 15 мм + 1 ppm
Сеть RTK По горизонтали: 8 мм + 0,5 ppm
По вертикали: 15 мм + 0,5 ppm
Trimble RTX™ CenterPoint RTX Горизонтальная: < 4 см
Инициализация по RTX: < 30 мин.
Курс. Точность (RMS) 0,2° на 1 м длины базовой линии
Время активации < 10 сек. обычно
Длина базовой линии < 100 м
Flying RTK 5 см + 1 ppm (устойчивое положение) по горизонтали для базовых линий до 1000 км
Инициализация Instant-RTK® обычно 2-секундная инициализация для базовых линий < 20 км
надежность до 99,9%
Диапазон инициализации RTK > 40 км
ТОЧНОСТЬ ПОСТОБРАБОТКИ (RMS)
Статика, быстрая статика По горизонтали: 3 мм + 0,5 ppm
По вертикали: 5 мм (0,016 фута) + 0,5 ppm
Высокоточная статика По горизонтали: 3 мм (0,009 фута) + 0,1 ppm
По вертикали: 3,5 мм (0,011 фута) + 0,4 ppm
Кинематика с постобработкой По горизонтали: 8 мм (0,026 фута) + 0,5 ppm
По вертикали: 20 мм (0,065 фута) + 1,0 ppm
Характеристики регистрации данных Интервал записи: 0.02 – 999 секунд
ПАМЯТЬ
Внутренняя память 8 Гб
Расширение памяти за счет использования внешних USB-накопителей или жестких дисков
Хранение Более четырех лет 15 сек. сырых данных GNSS от 14 спутников (хранящихся во внутренней флэш-памяти Nand объемом 8 Гб)
ВСТРОЕННЫЙ ВЕБ-СЕРВЕР
Защищенный паролем веб-сервер Полные мониторинг и настройка приемника
Функция отправки данных по FTP
Встроенный FTP-сервер и NTRIP Caster
Сервер NTRIP и моментальная, в режиме реального времени, потоковая передача нескольких типов данных через Ethernet
DHCP или настройка вручную (статический IP-адрес)
Поддержка технологии DynDNS®
ИНТЕРФЕЙС ПОЛЬЗОВАТЕЛЯ И ИНТЕРФЕЙС ВВОДА/ВЫВОДА

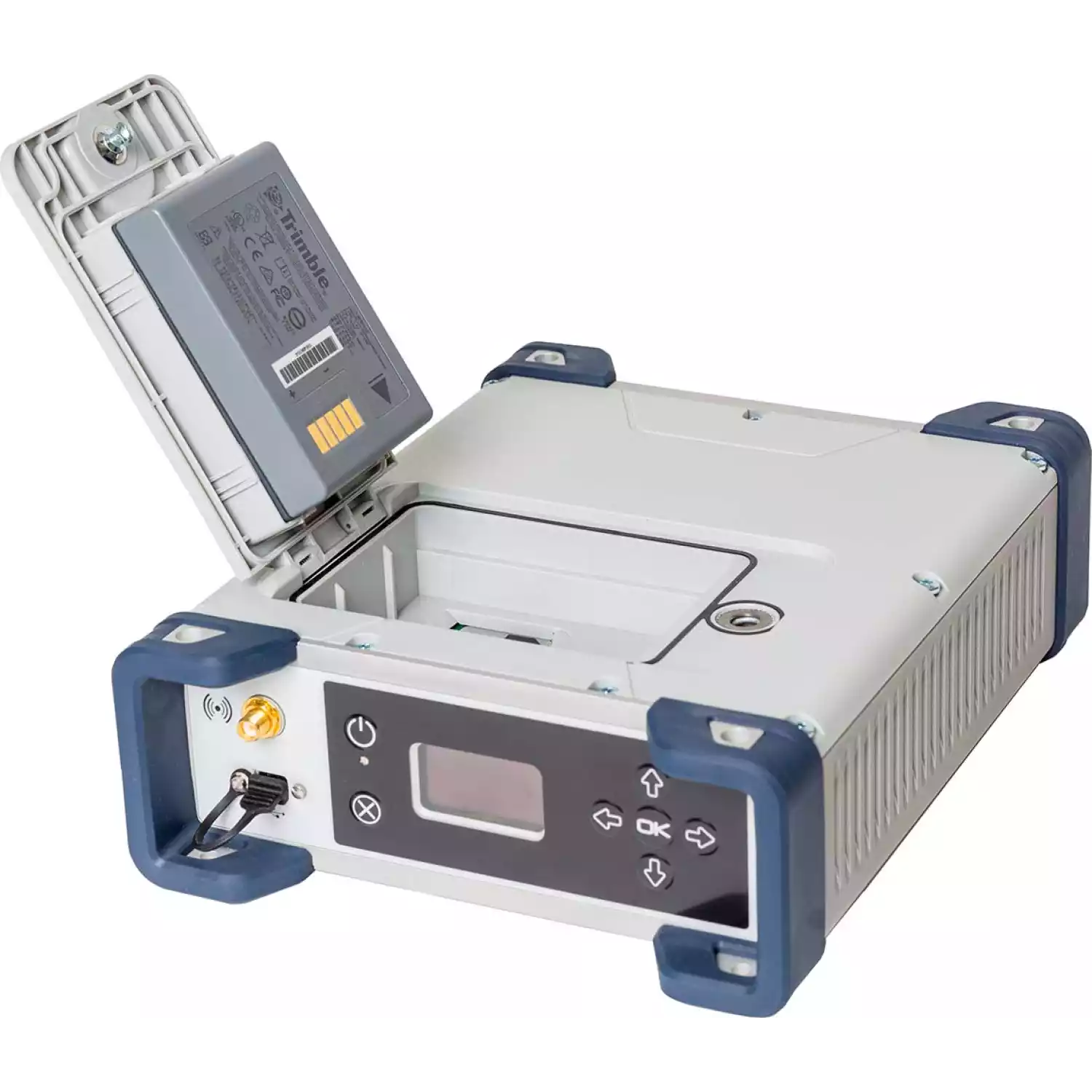

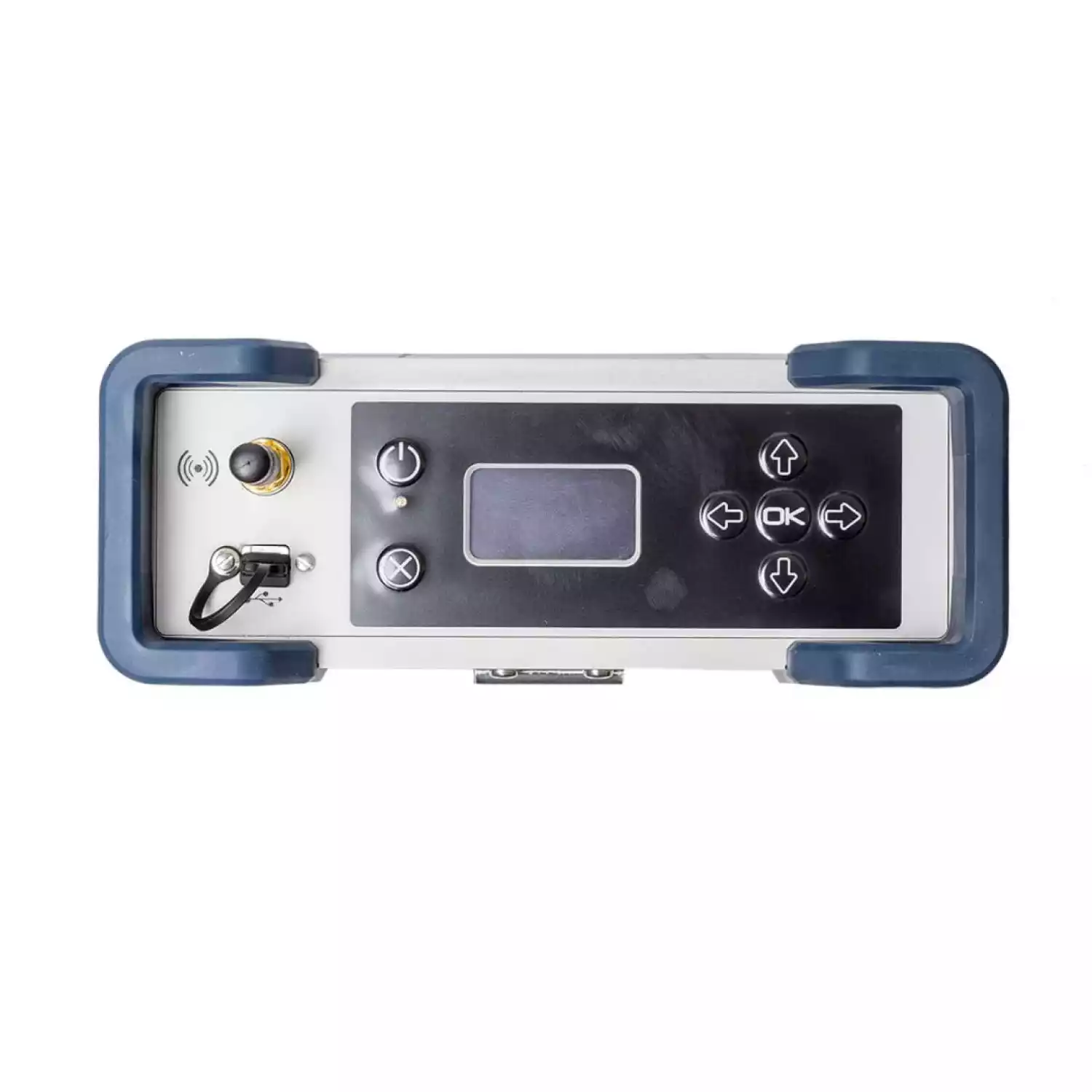

Пользовательский интерфейс Графический дисплей OLED с 6 клавишами и 1 cветодиодом
Веб-интерфейс пользователя (доступ через Wi-Fi) для легкости настройки, работы, передачи данных и информации о состоянии
Интерфейс ввода/вывода 1 x USB OTG
Bluetooth v4.0 + EDR/LE, Bluetooth v2.1 + EDR
Wi-Fi (802.11 b/g/n)
Четырехполосный модуль 3.5G GSM (850/900/1800/1900 МГц) / пятиполосный модуль UMTS (800/850/900/1900/2100 МГц)

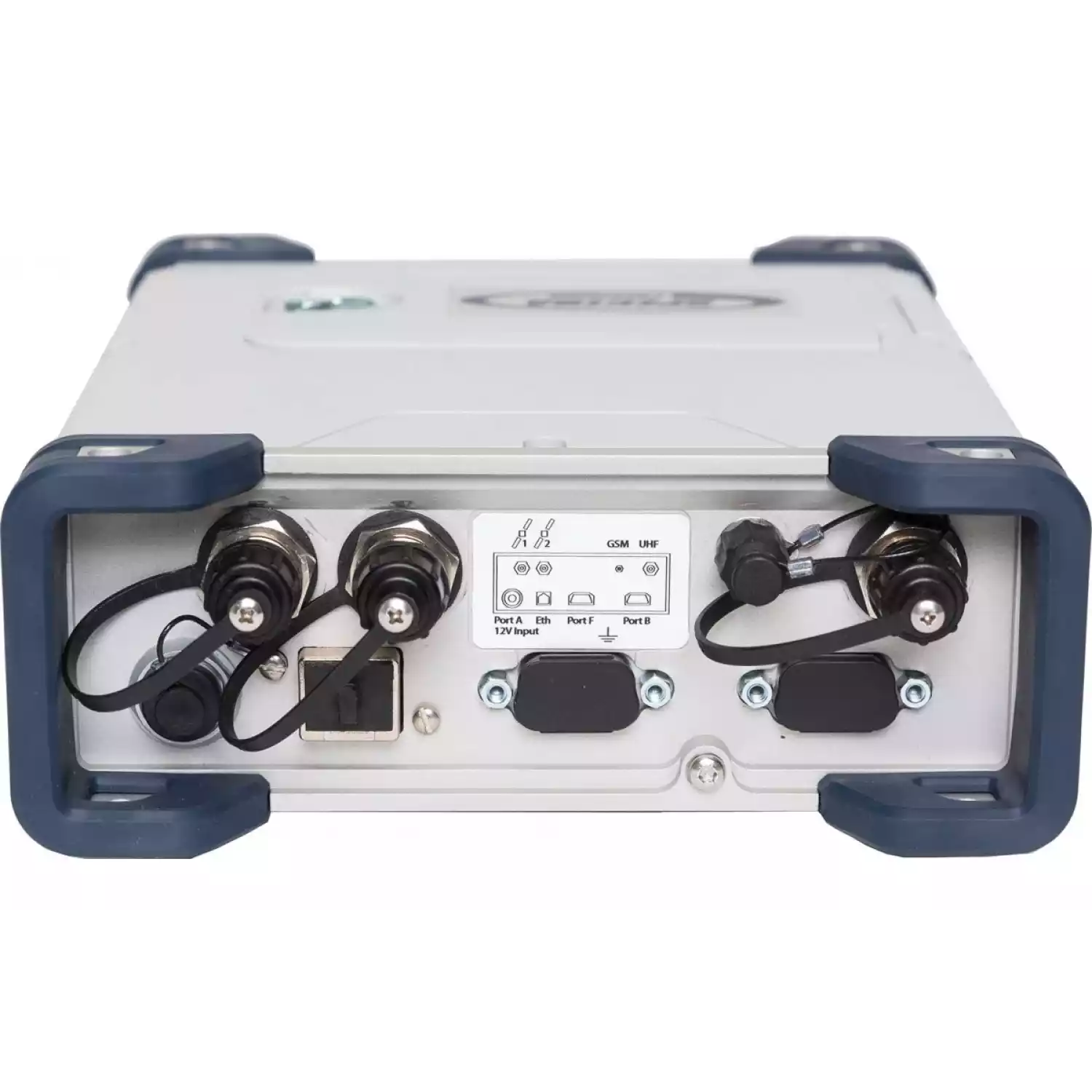

1 x Ethernet, RJ45 (полный дуплекс, автоопределение 10 Base-TX / 100 Base-TX)
1 x Lemo, RS232 (радиосвязь и внешнее питание)
1 x DB9, RS232 (выходные точки PPS и CAN-шина)
1 x DB9, RS422/232 (входная точка маркера события)
2 x TNC, антенный вход GNSS
1 x TNC, разъем антенны УКВ-радио
1 x SMA, разъем антенны GSM
1 x SMA, антенна Bluetooth/Wi-Fi
Вывод PPS
Входная точка маркера события
Гальваническая изоляция (кроме USB)
Готовность к подключению к CAN-шине (совместимость с NMEA200)
ФИЗИЧЕСКИЕ И ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размер 16,5 x 20,6 x 6,5 см
Вес приемника GNSS 1,66 кг без УКВ / 1,70 кг с УКВ
Время работы от батареи 4 часа (база RTK, GNSS вкл., UHF Tx вкл.), среднее энергопотребление 12,8 Вт
6 часов (ровер RTK, GNSS вкл., UHF Rx вкл.), среднее энергопотребление 5,9 Вт
Литиево-ионная батарея 27,8 Втч (7,4 В x 3,7 Ач). Работает в качестве ИБП при отключении источника питания
Питание 9-36 В пост. тока (EN2282, ISO7637-2)
Функция ограничения мощности внешнего источника постоянного тока
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура эксплуатации от −40° до +65°C
Температура хранения от −40°C до +95°C
Влажность Относительная влажность 100% (влажное тепло) при +40°C, IEC 60945:2002
Пыле и влагозащита IP67, IEC 60529
Способность выдерживать падение падение с высоты в 1 метр на бетон
Ударопрочность MIL STD 810F (fig. 516.5-10) (01/2000), Sawtooth (40g / 11ms)
Вибростойкость MIL-STD 810F (fig. 514.5C-17) (01/2000)
