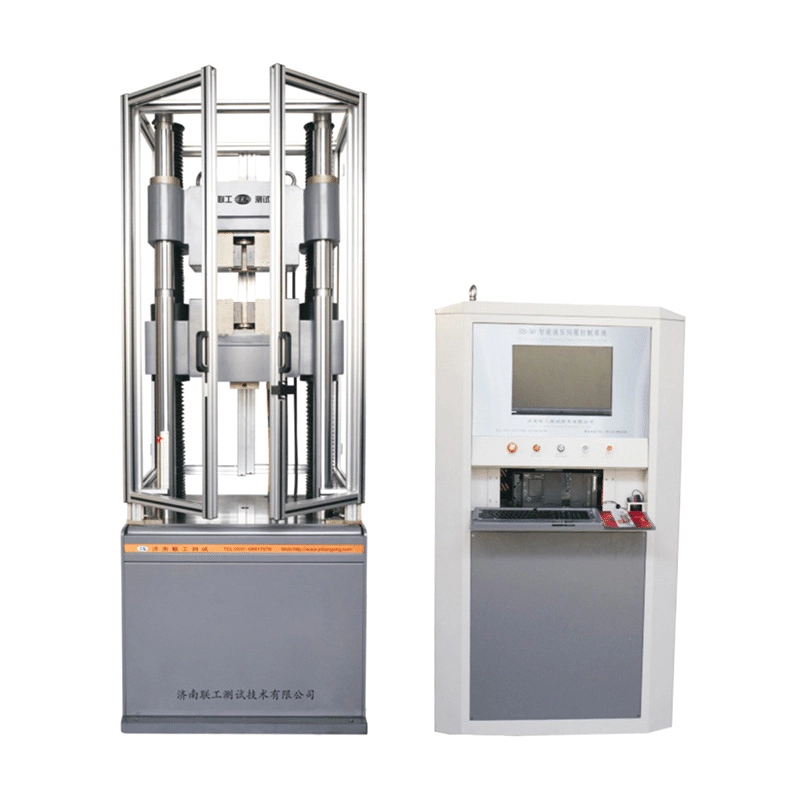

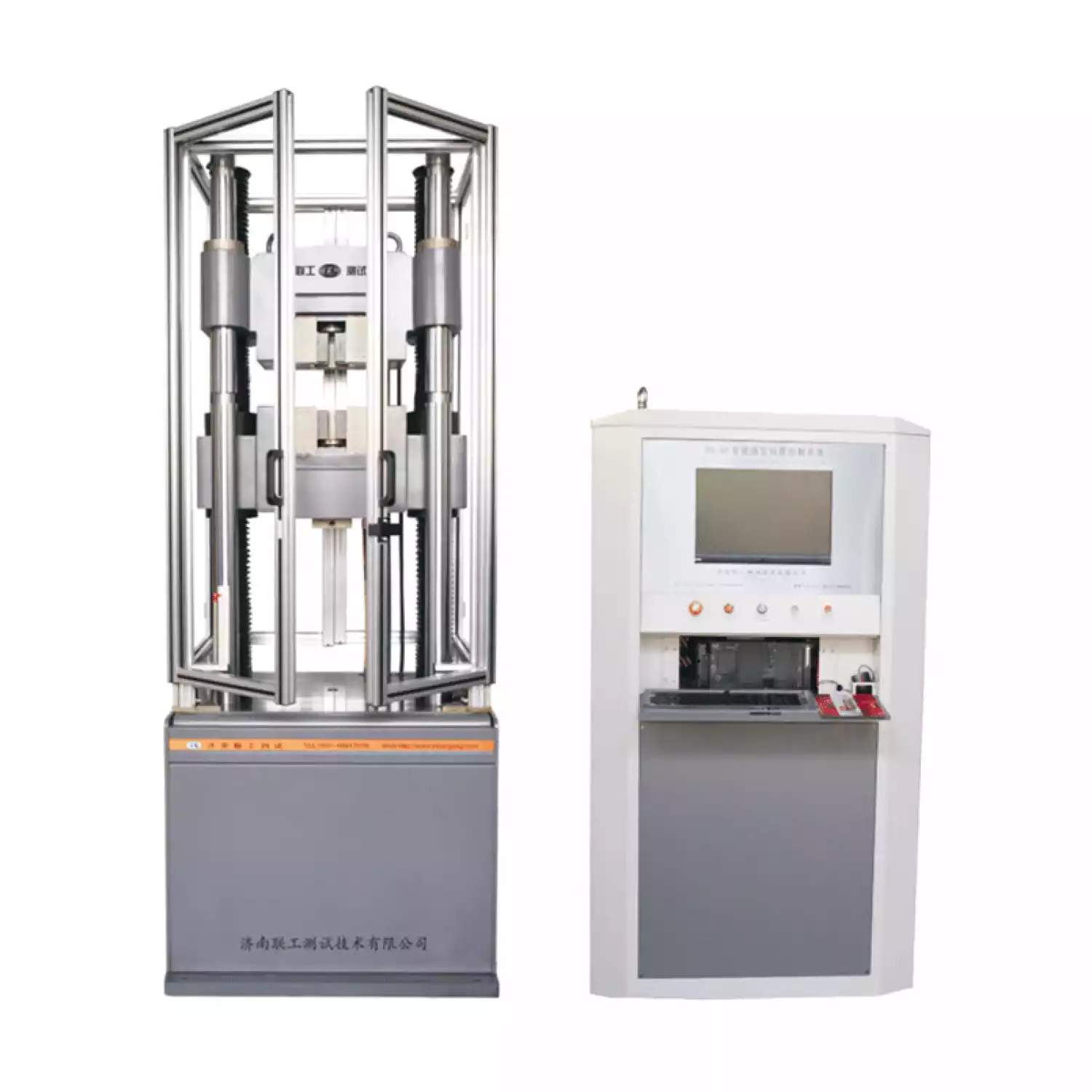

Гидравлические универсальные испытательные машины с автоматическим управлением WAW-E

Гидравлические универсальные испытательные машины с автоматическим управлением WAW-E

Гидравлические универсальные испытательные машины WAW-E предназначены для измерения силы, перемещения и деформации при испытаниях металлических и неметаллических материалов на растяжение, сжатие, изгиб и сдвиг в режиме статического нагружения. В случае использования дополнительных приспособлений и устройств возможно также проведение испытаний древесины, цемента, бетона, резины, пластика и изделий из них.

Данное оборудование находит широкое применение на металлургических предприятиях, предприятиях по производству строительных материалов, в научно-исследовательских учреждениях, высших учебных заведениях, центрах контроля качества и органах экспертизы качества товаров. Данная испытательная машина способна удовлетворить требования, предъявляемые как к типовым испытаниям, так и к исследованиям и разработкам новых материалов.

Программное обеспечение SmartTest 8.3:

Одно основное устройство максимально может быть оснащено 4 датчиками усилий и 4 датчиками деформаций (электронными экстензометрами) одновременно, и пользователь может в любое время по необходимости заменять их
Автоматическая калибровка и поверка датчиков силы, экстензометров
Отображение текущих значений нагрузки (а также пикового значения нагрузки), удлинения и перемещения
Одновременная регистрация кривых графиков испытаний: нагрузка-время, напряжение-время, деформация-время, удлинение-время, перемещение-время, нагрузка-удлинение, нагрузка-перемещение, напряжение-деформация и других. Панель инструментов для работы с графиками
По завершении испытаний система автоматически анализирует график испытаний (автоматически рассчитываются модуль упругости, предел текучести и другие характеристики в зависимости от методики испытания) и отмечает на нём узловые точки. Пользователь может просмотреть и отредактировать вручную результаты анализа в панели данных
Автоматическое сохранение всех кривых и параметров испытаний
Создание и редактирование любых форм отчётов и вывод их для печати, экспорт протокола испытания в Word и Excel

Функция автоматического управления:

Включает различные режимы управления:С помощью алгоритма управления ПИД-регулятора с переменной структурой регулируется процесс нагружения, погрешность контроля равномерной скорости ≤1%, погрешность контроля за поддержанием давления ≤0,5%

– режим управления перемещением по замкнутому контуру, по открытому контуру

– режим управления нагрузкой по замкнутому контуру

– режим управления напряжением по замкнутому контуру

– режим управления деформацией по замкнутому контуру

– программа испытания на растяжение

– программируемое управление в соответствии с пользовательской программой;

– управление нейтральным положением золотника клапана (используется при отладке системы)

Создание собственных многоступенчатых программ управления в соответствии с фактическими потребностями

Технические характеристики гидравлических универсальных испытательных машин с автоматическим управлением WAW-E:

	WAW-4305-E	WAW-4605-E	WAW-4106-E	WAW-4206-E
Наибольшая предельная нагрузка, кН	300	600	1000	2000
Диапазон измерений силы, кН	6…300	12…600	20…1000	40…2000
Размеры рабочей зоны, мм: – растяжение – сжатие	800 700	820 720	850 750	1000 1000
Габаритные размеры основной установки, мм: – длина – ширина – высота	848 744 2247	898 764 2400	1064 866 2705	1200 600 3200
Масса, кг, не более	2400	2700	4400	6000
Мощность электродвигателя масляного насоса, кВт	1,5	1,5	1,5	2,2
Мощность электродвигателя подъёма траверсы, кВт	0,75	0,75	0,75	1,5
Пределы допускаемой относительной погрешности измерений силы: ±0,5%
Диапазон измерений перемещения: 0…200 мм
Пределы допускаемой погрешности измерений перемещения: ±1% (не менее ±0,1 мм)
Диапазон измерений деформации: 0,1-10 мм
Базовая длина: 50 мм
Пределы допускаемой погрешности измерения деформации: ±0,5% (не менее ±0,005 мм)
Разрешение деформации: 0,001 мм
Габаритные размеры шкафа управления гидравлической системой: 920 х 720 х 1820 мм
Источник питания: 380 В, 50 Гц

Комплект поставки:

Главная установка (рама с шестью колоннами)
Интеграционная станция источника гидравлического масла
Персональный компьютер с установленным ПО
Принтер
Экстензометр (датчик деформации) YYU-10/50
Блок управления электрогидравлического сервопривода
Приспособления и захваты для испытания на растяжение, сжатие и изгиб
Комплект документации
