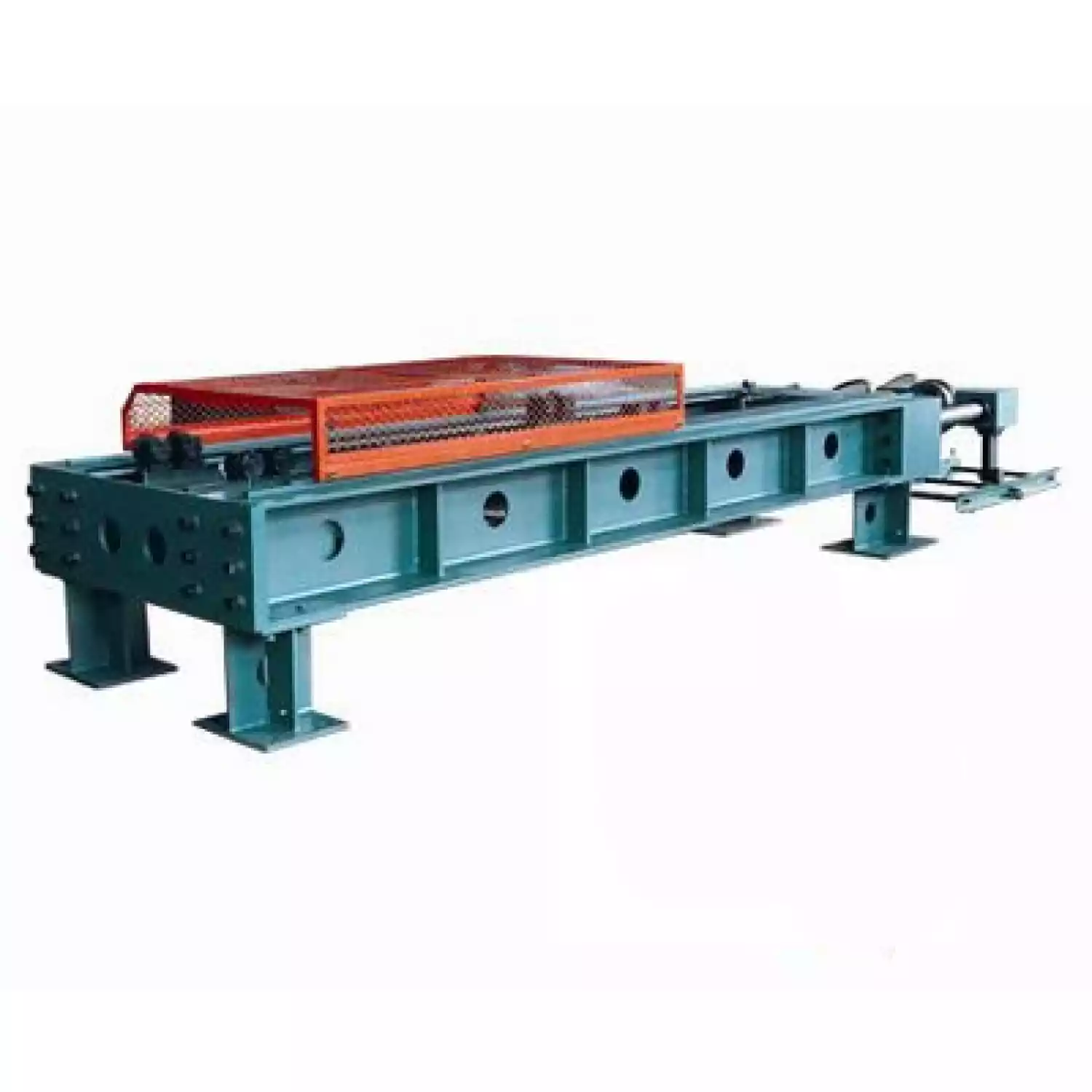

Разрывные гидравлические машины РГМ-Г

Назначение испытательной машины РГМ-Г:

Машины испытательные универсальные РГМ-Г предназначены для испытания на растяжение якорных цепей, тросов стальных, текстильных, грузовых крюков, керамических или стеклянных изоляторов, электрических и оптических кабелей, капроновых мешков, стальных штанг и др.

Машины РГМ-Г позволяют проводить испытания по ГОСТ 1497, ГОСТ 10446, ГОСТ 30188, ГОСТ 25996, ИСО 1834, ИСО 7592, ИСО 3077, ИСО 610 и д.т.

Машины РГМ-Г оснащены компьютерным управлением, электрогидравлическим сервоприводом, стержневыми захватами, датчиками измерения создаваемой нагрузки и перемещения гидроцилиндра.

Электрогидравлические испытательные машины предназначены для работы в помещениях лабораторного и производственного типа, при температуре окружающей среды от +15 до +35℃ и относительной влажности до 80% без конденсации.

Регистрационный №57860-14 в Государственном реестре средств измерений РФ. Регистрационный №9682 в Государственном реестре средств измерений республики Беларусь. Регистрационный №11588 в Государственном реестре средств измерений республики Казахстан.

Машины РГМ позволяют производить испытания по ГОСТ 10006-80, 10180-90, 12004-90, 12801-98, 14019-2003, 1497-84, 24409-80; ISO15579-2000, ISO679, ISO7438-1985, ISO6892, EN100021-1-2001, ASTM E8M, ISO75000-1, ISO4012, ISO10065 и др.

Конструктивные особенности испытательной машины РГМ-Г:

силовая рама сварная, модульная, изготовленная из высоколегированной стали;
рабочий цилиндр двойного действия имеет дополнительное уплотнение и рассчитан на работу при повышенном давлении (до 63МПа);
компьютерное управление и сервопривод позволяют поддерживать постоянную скорость нагружения и поддержание заданной нагрузки в течении длительного времени;
длина рабочего пространства может изменяться в большом диапазоне благодаря модульной конструкции силовой рамы;
высокоточный датчик измерения нагрузки позволяет определить усилие растяжения с точностью ≤1%;
персональный компьютер производит сбор и сохранение данных испытания, построения графика нагружения в реальном времени, математическую обработку, анализ и распечатку данных испытания;
рабочее пространство оснащено откидывающимся ограждением, связанным с системой аварийной остановки перемещения гидроцилиндра при незакрытом ограждении.

Технические характеристики испытательной машины РГМ-Г:

Модификация	Показатель
	РГМ- 100-Г	РГМ- 300-Г	РГМ- 600-Г	РГМ- 1000-Г	РГМ- 2000-Г	РГМ- 3000-Г	РГМ- 5000-Г	РГМ- 10000-Г	РГМ- 20000-Г
Наибольшая предельная нагрузка, кН	100	300	600	1000	2000	3000	5000	10000	20000
Рабочий диапазон, % от предельной нагрузки	2~100
Относительная погрешность силоизмерения, %	±1(±0,5)
Относительная погрешность поддержания скорости перемещения, %	±1
НДЦ силоизмерителя, кН	1/200000
НДЦ измерителя перемещения активного захвата, мм	0,01
Рабочая длина, мм	1000-15000 *
Ход гидравлического поршня, мм	100-5000 *
Ширина между колоннами, мм	700 *
Рабочая скорость гидравлического поршня, мм/мин	0-60
Габаритные размеры, мм, ДхШхВ	от 9000х1200х500 до 19900х1900х1455
Масса, кг	от 7000 до 50000
Питание, В/Гц	~380/50
Потребляемая мощность, кВт	от 8 до 23

Примечание: Параметры обозначенные «*» могут быть изменены по желанию заказчика с учетом конструкционных возможностей машины.
