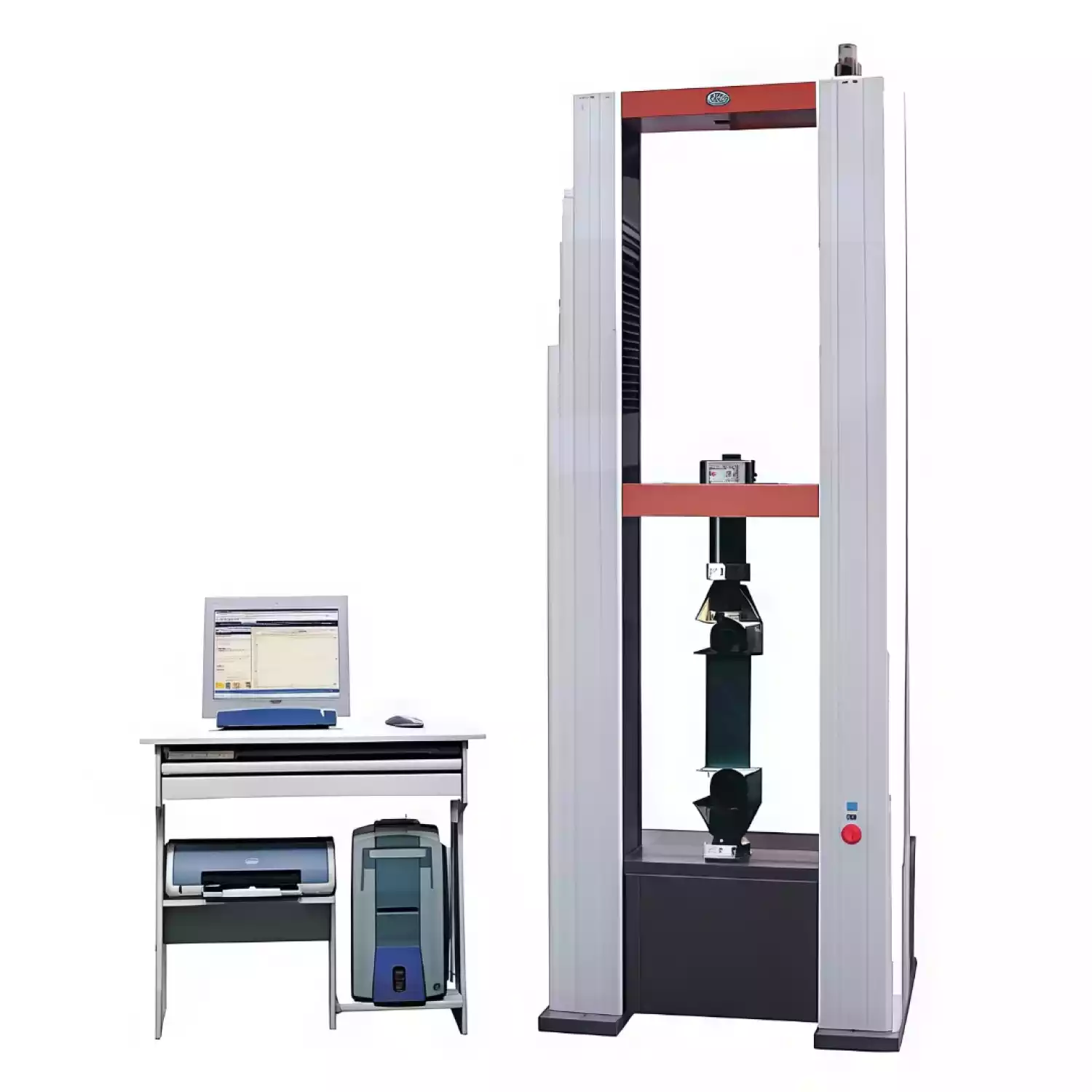

Разрывная машина WDW-1E/2E
Поверка и пуско-наладка разрывной машины WDW-1E, WDW-2E по запросу.
Тип оборудования: Разрывная машина, испытательная машина
Производитель разрывных машин: TIME Group Inc., Китай
Серия: WDW
Модели: WDW-1E и WDW-2E
Описание: Разрывные электрмеханические испытательные машины с максимальной нагрузкой 1 и 2 кН (100 и 200 кг)
Гарантия на разрывную машину WDW-1E и WDW-2E: 1 год.
Электромеханическая универсальная испытательная машина WDW-1E с максимальной нагрузкой 1 кН и WDW-2E с максимальной нагрузкой 2 кН предназначены для статических испытаний на растяжение, сжатие и изгиб неметаллических материалов, например, резины, пластика и т.п. Испытательные машины WDW-1E и WDW-2E оснащена компьютерной системой управления и измерения параметров испытаний, а также обладают возможностью дальнейшей обработки полученных данных.
Компактный размер силовой рамы позволяет размещать испытательные машины WDW-1/2E в любом удобном месте лаборатории. Жесткость конструкции силовой рамы на высоком уровне, что обеспечивает возможность проводить испытания с высокой точностью. Следует отметить, что электромеханические универсальные испытательные машины серии WDW выпускаемые на заводе компании TIME Group Inc. имеют в своей технической начинке высококачественные и проверенные в работе шариковинтовые пары, которые применяются для увеличения точности передачи крутящего момента от системы привода, которая обеспечивает безотказность и надежность работы всей испытательной установки. Система привода от японской компании Panasonic серии MINAS A4 включает в свой состав AC синхронный серводвигатель с сервоконтроллером.
Важным преимуществом в использовании сервопривода Panasonic серии MINAS A4 является его простая и легкая настройка параметров, потому что система обладает функцией автоматической подстройки скорости вращения в режиме on-line и хорошим адаптивным фильтром, позволяющим подстраиваться под резонансную частоту всей системы привода испытательной машины.
Система управления и измерения параметров испытаний представляет собой компьютерную систему и специализированное программное обеспечение, что позволяет управлять параметрами настройки параметров перед испытанием, их корректировкой во время проведения испытания, то есть эта система работает в режиме с обратной связи и собирает и обрабатывает необходимые параметры испытания: сила, деформация, перемещение и прочее.
Программное обеспечение системы управления имеет функции графического построения кривой нагружения в режиме on-line, возможность изменения параметров отображающихся графически в виде кривых путем простого изменения кривой при испытании, есть функция сопоставления графиков проведенных ранее испытаний партии материала, функция вычисления по определенным параметрам необходимых расчетных значений, и возможность создания формы отчета о проделаном испытании.
Система управления испытательными машинами серии WDW может настраиваться пользователем на режим ручного управления или же испытательная установка будет работать по программе испытания, которую оператор задаст через программатор системы, и есть возможность проведения циклических испытаний. Это увеличивает работоспособность и отдачу испытательной машины.
Испытательная машина WDW-1E и WDW-2E может оснащаться опциональными приспособлениями в зависимости от требований Заказчика, что увеличивает возможности испытательной машины в проведении испытаний материалов.
Испытательные машины серии WDW с максимальной нагрузкой до 1 и 2 кН применяются в лабораториях контроля качества на предприятиях связанных с производством неметаллических материалов или их применяющих, например при производстве резино-технических изделий, в научно-исследовательских институтах легкой промышленности, при производстве автомобильных комплектующих, а также в других смежных областях производства.
Технические характеристики WDW-1Е/2Е
| Максимальная нагрузка, кН | 1/2 |
| Жесткость силовой рамы, кН/мм | 10 |
| Точность измерения нагрузки, % | 1( 0,5 по заказу) |
| Диапазон измерения нагрузки, % | 2-100 |
| Диапазон измерения деформации, % | 2-100 |
| Точность измерения деформации, % | 1( 0,5 по заказу) |
| Разрешение перемещения, мм | 0,01 |
| Точность измерения перемещения, % | 1 |
| Диапазон скоростей нагружения, мм/мин | 0,05-500 |
| Максимальное перемещение траверсы при растяжении, мм | 800 |
| Максимальное перемещение траверсы при сжатии, мм | 800 |
| Ширина рабочего пространства для испытаний, мм | 370 |
| Захваты | Клиновые для плоских и круглых образцов и другие по заказу клиента |
| Габаритные размеры силовой рамы, мм | 775x500x1717 |
| Вес силовой рамы, кг | 250 |
| Мощность привода, кВт | 0,5 |
| Параметры электропитания | 220В±10%, 50 Гц, 1 фаза |
| Система привода |
MINAS A4 Panasonic Co. Ltd (Япония) |
Комплект поставки разрывных машин WDW-1E и WDW-2E
|
№ |
Наименование |
Параметры |
Кол-во |
Примечание |
|
1 |
AC серводвигатель и система |
0.5 кВт |
1 |
Panasonic |
|
2 |
Программное обеспечение |
WinWDW |
1 |
|
|
3 |
Шарико-винтовая пара |
|
2 |
Jining Bote |
|
4 |
Датчик силы |
1 или 2 кН |
1 |
|
|
5 |
Экстензометр |
YYU-10/50 |
1 |
|
|
6 |
Фотоэлектрический энкодер |
2000 |
1 |
|
|
7 |
Компьютер (не менее) |
Intel Pentium E2200/Core 2 Duo 2.2G/ 1 G memory/ HDD 160G / DVD-ROM |
1 |
LENOVO |
|
8 |
Монитор |
LCD 17" |
1 |
LENOVO |
|
9 |
Принтер |
HP1468(A4,ink jet) |
1 |
HP |
|
10 |
Губки для растяжения плоских образцов, мм |
0 - 7 мм; 7 - 14 мм |
1 |
|
|
11 |
Губки для растяжения круглых образцов, мм |
Ø4 - 9 мм; Ø9 - 14 мм |
1 |
|
|
12 |
Приспособления для сжатия |
Пластины Ø100 |
1 |
|
|
13 |
Приспособления для изгиба |
База 280 мм Оправка Ø10 мм |
1 |
|
|
14 |
Комплект инструментов |
|
1 |
|
|
15 |
Техническая документация |
|
1 |
|
