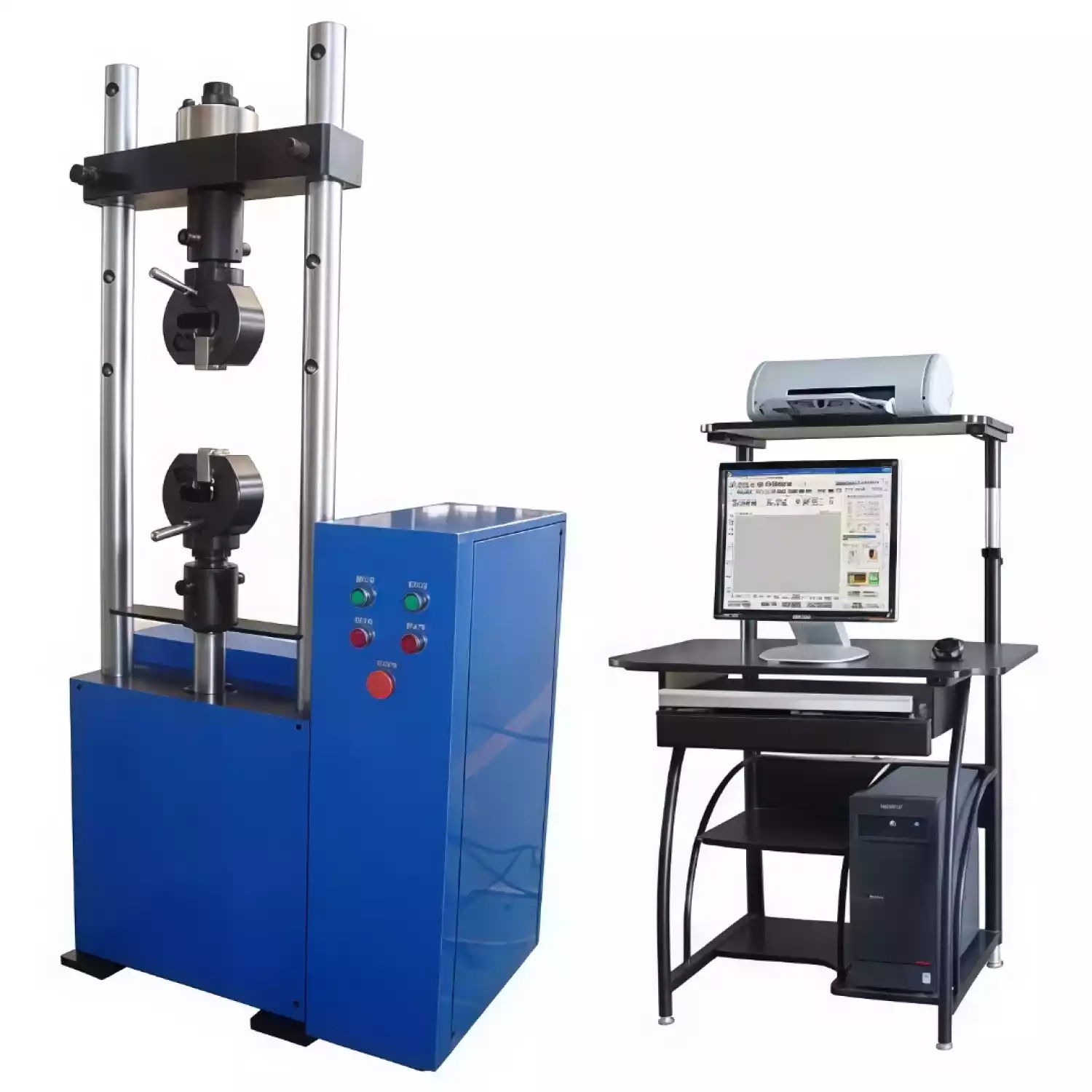

Разрывные гидравлические машины РГМ

Универсальные разрывные гидравлические машины типа «РГМ» малогабаритные выпускаются в соответствии с ГОСТ 28840-90, предназначены для создания нормированного значения меры силы, при проведении механических испытаний образцов в режиме растяжения, сжатия и изгиба.

Данные разрывные машины применяются в работе производственных и исследовательских лабораторий различных предприятий, учебных заведений и научно-исследовательских организаций.

Малогабаритные электрогидравлические испытательные машины предназначены для работы в помещениях лабораторного и производственного типа, при температуре окружающей среды от +15 до +35°C и относительной влажности до 80% без конденсации.

Регистрационный №57860-14 в Государственном реестре средств измерений РФ. Регистрационный №9682 в Государственном реестре средств измерений республики Беларусь. Регистрационный №11588 в Государственном реестре средств измерений республики Казахстан.

РАЗРЫВНЫЕ ГИДРАВЛИЧЕСКИЕ МАШИНЫ РГМ МАЛОГАБАРИТНЫЕ:

Универсальные малогабаритные однозонные двухколонные испытательные машины РГМ напольного исполнения предназначены для определения механических свойств материалов при статических и циклических испытаниях образцов металлов и неметаллов, строительных и композиционных материалов.

Предназначены для испытания конструкционных материалов, с наибольшими предельными нагрузками 50, 100, 200 кН.

Модели машин отличаются диапазонами измерения (создания нагрузки). Кроме того, машины могут иметь варианты нестандартного исполнения по техническому заданию Заказчика.

РАЗРЫВНЫЕ ГИДРАВЛИЧЕСКИЕ МАШИНЫ РГМ-М МАЛОГАБАРИТНЫЕ:

Машины для испытаний на разрыв, сжатие и изгиб РГМ-М оснащены электронным силоизмерителем и цифровой системой обработки сигнала, что позволяет получать и обрабатывать данные на ПК.

В режиме реального времени ведется построение диаграмм нагружения с возможностью масштабирования, а также осуществляется автоматический расчет механических характеристик материалов: предела пропорциональности; предела текучести; модуля упругости; временного сопротивления; относительного удлинения после разрыва; относительное сужение.

Комплект датчиков обеспечивает непрерывное измерение параметров испытательного процесса и передачу данных с дальнейшей визуализацией и обработкой на ПК.

Программное обеспечение производит автоматическую обработку результатов испытаний и построение диаграмм. ПО предусматривает внесение методик испытаний по техническому заданию заказчика.

После проведения испытания имеется возможность распечатки протокола испытаний и сохранения данных в электронном виде с целью дальнейшей статистической обработки.

РАЗРЫВНЫЕ ГИДРАВЛИЧЕСКИЕ МАШИНЫ РГМ-А МАЛОГАБАРИТНЫЕ:

Испытательные машины РГМ-А оснащены автоматизированными цифровыми системами измерения и управления.

Автоматическая система управления (А) позволяет управлять процессом испытания автоматически по заданному режиму, получать и обрабатывать данные в реальном времени с построением графика нагружения, автоматическим расчетом основных показателей и выводом на печать протокола испытания согласно ГОСТ 10006-80, 10180-90, 12004-90, 12801-98, 14019-2003, 1497-84, 24409-80 и др.

Данные гидравлические разрывные машины имеют принципиально новую насосную станцию импортного производства. Комплектация системы высокоточным сервоклапаном позволяет осуществлять поддержание скорости нагружения с минимальной погрешностью от заданной, в автоматическом режиме в соответствии с методикой (ГОСТ) на испытания. Управление автоматизированной испытательной машиной осуществляется в два действия: установка параметров испытания и запуск машины. В результате, после проведения испытания получаем протокол и диаграмму испытания.

Внимание!
По желанию заказчика машины могут быть оснащены различными приспособлениями, захватами, камерами для технологических испытаний.

Основные технические характеристики разрывных машин РГМ:

Тип	РГМ-50	РГМ-100	РГМ-200
Наибольшая предельная нагрузка, кН	50	100	200
Определяемая нагрузка, кН	2-50*	4-100*	8-200*
Номинальная цена деления единицы наименьшего разряда силоизмерителя, кН	0,01
Предел допускаемой погрешности измерения нагрузки при прямом ходе, %	±1*
Высота рабочего пространства, не менее, мм: - при сжатии; - при растяжении.	600* 350*
Полный рабочий ход гидравлического поршня, мм	200
Ширина рабочего пространства между колоннами, не менее, мм	360
Диапазон скорости перемещения подвижного захвата, мм/мин	0,5÷100
Максимальная скорость возврата подвижного захвата, не менее, мм/мин	100
Ширина захватываемых плоских образцов (по отдельному заказу), мм	0-14 (21)
Диаметр захватываемых цилиндрических образцов (по отдельному заказу), мм	4-9 (26)
Диаметр столов сжатия (по отдельному заказу), мм	⌀100 (200)
Габаритные размеры нагружающей установки (ДхШхВ), не более, мм	750х510х1650*
Масса, не более, кг	220
Потребляемая мощность, не более, кВт	1,5
Шумовая нагрузка, не более, дБ	75

Примечание: Параметры обозначенные «*» могут быть изменены по желанию заказчика с учетом конструкционных возможностей машины.
