В наличии
Артикул: 590216
Штангенглубиномеры Vogel нониусные DIN 862 - Vogel

Штангенглубиномеры Vogel нониусные DIN 862, диапазон от 80х0,05 мм до 1000х0,05 мм, с фрезерованным нониусом и разными видами наконечников.

Описание Штангенглубиномеры Vogel нониусные DIN 862

Тип оборудования: Штангенглубиномеры

Производитель: Vogel

Описание: Прибор для измерения высот и глубин различных деталей

Гарантия на штангенглубиномеры Vogel нониусные DIN 862: 12 месяцев

Назначение прибора:

Штангенглубиномеры Vogel нониусные DIN 862, диапазон от 80х0,05 мм до 1000х0,05 мм, с фрезерованным нониусом и разными видами наконечников, предназначены для измерения высот и глубин различных деталей. Они построены по принципу штангенциркуля, однако штанга не имеет губок. В зависимости от конфигурации деталей, внутренние размеры которых нужно измерить, используют различные виды наконечников и колков: прямые, крючкообразные и т.д.

Штангенглубиномеры используются, когда нужно выяснить глубину паза, отверстия, канавки, высоту уступа. Нередко при проведении сложных измерительных работ необходимо вычислить действительную величину объекта, и погрешности выше разрешенного предела при этом недопустимы. Именно для этих целей и применяются подобные вычислительные инструменты.

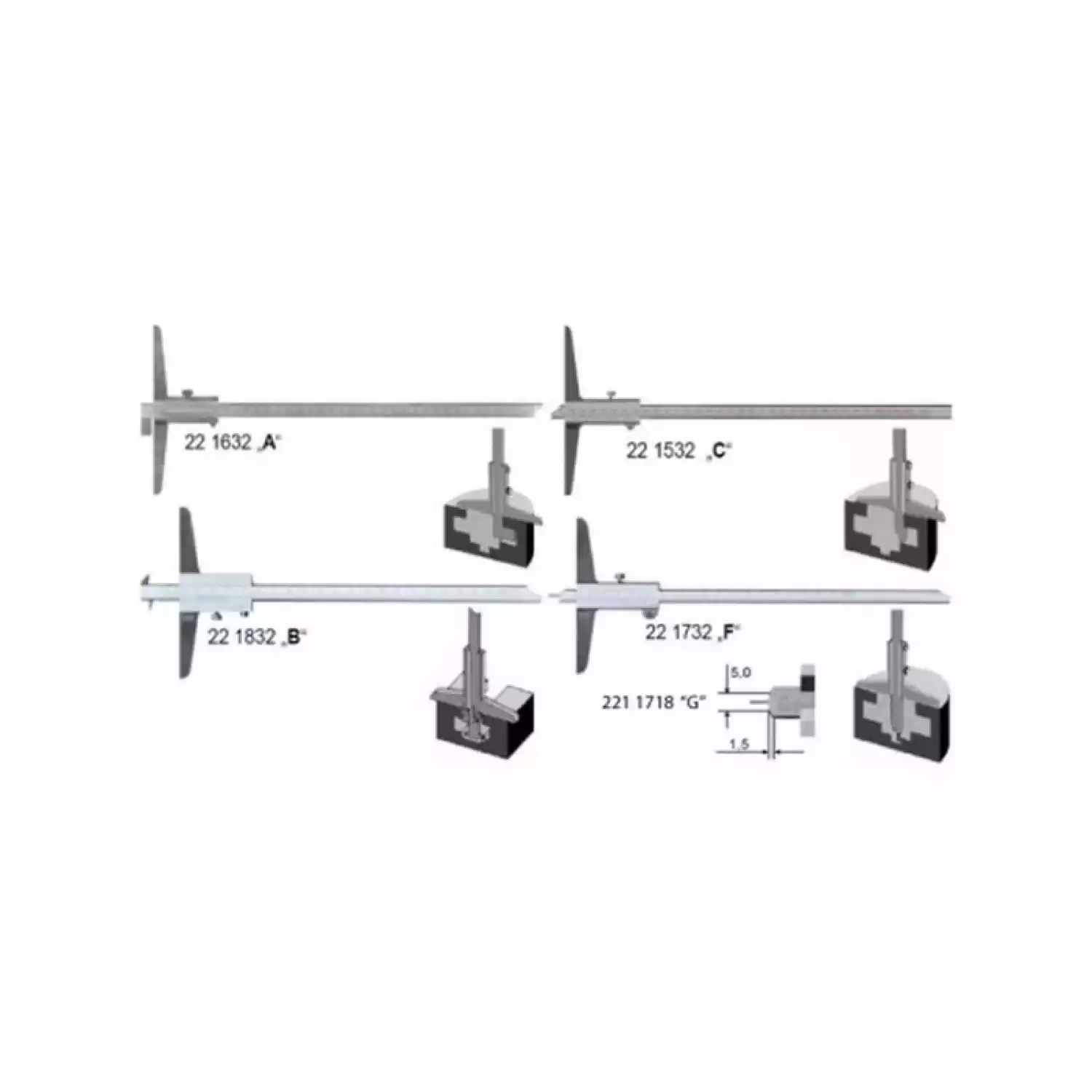

Штангенглубиномер можно представить как масштабную линейку, снабженную специальным движком для совмещения с одним концом измеряемого размера. Рабочими (мерительными) поверхностями являются нижняя поверхность рамки и торцевая поверхность штанги. Для измерения сложных поверхностей штанга может иметь различные виды наконечников и колков. В каталоге в описании и на рисунках приведены наиболее используемые схемы измерений с помощью различных форм наконечников.

Штанги изготавливаются:

  • как с отчетом по нониусу (ШГ),
  • так и цифровым отсчетом (ШГЦ).

Для автоматизации измерений в современных приборах может быть использована электроника, позволяющая выводить данные измерений непосредственно в компьютер или на печатающее устройство. В некоторых устройствах используются протоколы передачи данных Opto RS 232 и RS 232.

Типоразмеры штангенглубиномеров обычно охватывают диапазон измерений не более 630 мм, но мы можем поставить эти приборы с диапазоном до 1000 мм.

Особенности:

  • Штангенглубиномеры DIN 862
  • Нониус и шкала с матовой хромировкой от бликов
  • Нержавеющее, закаленное исполнение со стопорным винтом
  • Измерительные поверхности тонко отшлифованы
  • Нониус глубиномера не привертной, фрезерованный
  • Исполнение С - прямые измерительные наконечники
  • Исполнение А - крючкообразные под углом 90гр. измерительные наконечники
  • Исполнение F - сменные измерительные наконечники
  • Исполнение В - крючкообразные измерительные наконечники
  • Исполнение G - штыревой измерительный наконечник
  • Заводской сертификат (СС) поставляется по запросу

Технические характеристики:

Арт. №

Испол- нение

Предел измерения мм

Цена деления мм

Размер мостика мм

Вес кг

221530

C

150

0,05

100

0,065

221531

С

200

0,05

100

0,125

221535

C

250

0,05

125

0,185

221532

C

300

0,05

150

0,25

221533

C

400

0,05

150

0,3

221534

C

500

0,05

150

0,325

221536

C

500

0,05

250

0,55

221537

C

800

0,05

250

0,78

221538

C

1000

0,05

250

0,83

221630

A

150

0,05

100

0,1

221631

A

200

0,05

100

0,125

221633

A

250

0,05

125

0,185

221632

A

300

0,05

150

0,250

221634

A

400

0,05

150

0,3

221635

A

500

0,05

150

0,325

221636

A

500

0,05

250

0,55

221637

A

800

0,05

250

0,78

221638

A

1000

0,05

250

0,83

221830

B

150

0,05

100

0,1

221831

B

200

0,05

100

0,125

221832

B

300

0,05

150

0,25

221730

G

150

0,05

100

0,1

221731

G

200

0,05

100

0,125

221733

G

250

0,05

125

0,185

221732

G

300

0,05

150

0,25

221734

G

400

0,05

150

0,3

221735

G

500

0,05

150

0,325

221718

F

80

0,05

50

0,065



*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
