Штангенглубиномеры Vogel цифровые

Под заказ
Артикул: 590316
Vogel
Штангенглубиномеры Vogel цифровые, диапазон от 150х0,01 мм до 800х0,01 мм, измерение в мм/дюйм, разные типы наконечников.
Под заказ
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет

Штангенглубиномеры Vogel цифровые

Тип оборудования: Штангенглубиномеры

Производитель: Vogel

Описание: Прибор для измерения высот и глубин различных деталей

Гарантия на штангенглубиномеры Vogel цифровые: 12 месяцев

Назначение прибора:

Штангенглубиномеры Vogel цифровые, диапазон от 150х0,01 мм до 800х0,01 мм, измерение в мм/дюйм, разные типы наконечников, предназначены для измерения высот и глубин различных деталей. Они построены по принципу штангенциркуля, однако штанга не имеет губок. В зависимости от конфигурации деталей, внутренние размеры которых нужно измерить, используют различные виды наконечников и колков: прямые, крючкообразные и т.д.

Штангенглубиномеры используются, когда нужно выяснить глубину паза, отверстия, канавки, высоту уступа. Нередко при проведении сложных измерительных работ необходимо вычислить действительную величину объекта, и погрешности выше разрешенного предела при этом недопустимы. Именно для этих целей и применяются подобные вычислительные инструменты.

Штангенглубиномер можно представить как масштабную линейку, снабженную специальным движком для совмещения с одним концом измеряемого размера. Рабочими (мерительными) поверхностями являются нижняя поверхность рамки и торцевая поверхность штанги. Для измерения сложных поверхностей штанга может иметь различные виды наконечников и колков. В каталоге в описании и на рисунках приведены наиболее используемые схемы измерений с помощью различных форм наконечников.

Штанги изготавливаются

  • как с отчетом по нониусу (ШГ),
  • так и цифровым отсчетом (ШГЦ).

Для автоматизации измерений в современных приборах может быть использована электроника, позволяющая выводить данные измерений непосредственно в компьютер или на печатающее устройство. В некоторых устройствах используются протоколы передачи данных Opto RS 232 и RS 232.

Типоразмеры штангенглубиномеров обычно охватывают диапазон измерений не более 630 мм, но мы можем поставить эти приборы с диапазоном до 1000 мм.

Особенности:

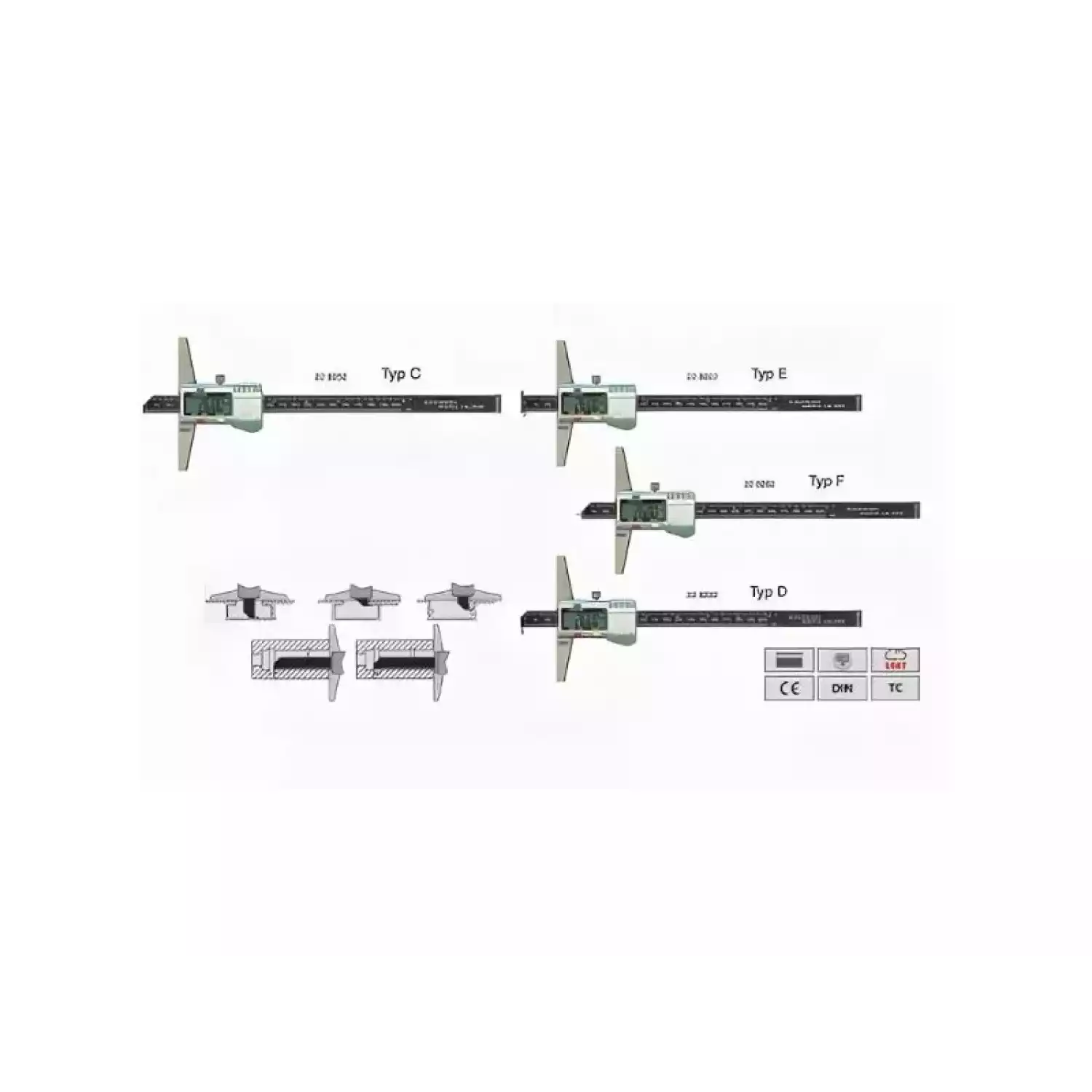

  • Цифровой штангенглубиномер c разными типами наконечников
  • Исполнение С - с прямыми измерительными наконечниками 6 мм или 7 мм
  • Исполнение Е- с крючкообразными наконечниками 21,5х3,5/3,5 мм
  • Исполнение F - с прямыми измерительными наконечниками и колками ∅1,5/7 мм
  • Исполнение D- с прямыми наконечниками и колками под углом 90гр. размерами 5/2, 8/3 и 15/5 мм
  • Нержавеющее, закаленное исполнение cо стопорным винтом
  • Жидкокристаллический дисплей с четким считыванием, высота цифр 10 мм
  • Измерительные поверхности тонко отшлифованы
  • «0» – установка на каждой позиции
  • Переключение из мм в дюймы
  • Поставка с батарейкой 3 В тип CR2032 и инструкцией
  • Заводской сертификат (СС) поставляется по запросу

Технические характеристики:

Арт. №

Испол- нение

Предел измерения мм/дюйм

Цена деления мм/дюйм

Точность ±мм

Размер мостика мм

Наконечник мм

Вес кг

228251

C

150/6

0,01/0,0005

0,03

100

6

0,215

228252

C

200/8

0,01/0,0005

0,03

100

6

0,235

228253

C

300/12

0,01/0,0005

0,04

100

6

0,305

228255

C

500/20

0,01/0,0005

0,05

150

7

0,55

228258

C

800/32

0,01/0,0005

0,07

150

7

1,435

228222

E

200/8

0,01/0,0005

0,03

100

21,5x3,5/3,5

0,235

228223

E

300/12

0,01/0,0005

0,04

150

21,5x3,5/3,5

0,305

228225

E

500/20

0,01/0,0005

0,05

150

21,5x3,5/3,5

0,55

228228

E

800/32

0,01/0,0005

0,07

150

21,5x3,5/3,5

1,435

228261

F

150/6

0,01/0,0005

0,03

100

⦰1,5/7

0,215

228262

F

200/8

0,01/0,0005

0,03

100

⦰1,5/7

0,235

228263

F

300/12

0,01/0,0005

0,04

100

⦰1,5/7

0,305

228265

F

500/20

0,01/0,0005

0,05

150

⦰1,5/7

0,55

228268

F

800/32

0,01/0,0005

0,07

150

⦰1,5/7

1,435

228272

D

200/8

0,01/0,0005

0,03

100

5/2

0,235

228273

D

300/12

0,01/0,0005

0,04

150

5/2

0,305

228275

D

500/20

0,01/0,0005

0,05

150

8/3

0,55

228278

D

800/32

0,01/0,0005

0,07

150

15/5

1,435



*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
