Цифровые индикаторы Vogel рычажные c IP 65

Под заказ
Артикул: 583216
Vogel
Цифровые индикаторы Vogel рычажные c IP 65, диапазон от 0-1х0,001 мм до 0-1,6х0,001 мм, с выводом данных RS 232.
Под заказ
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет

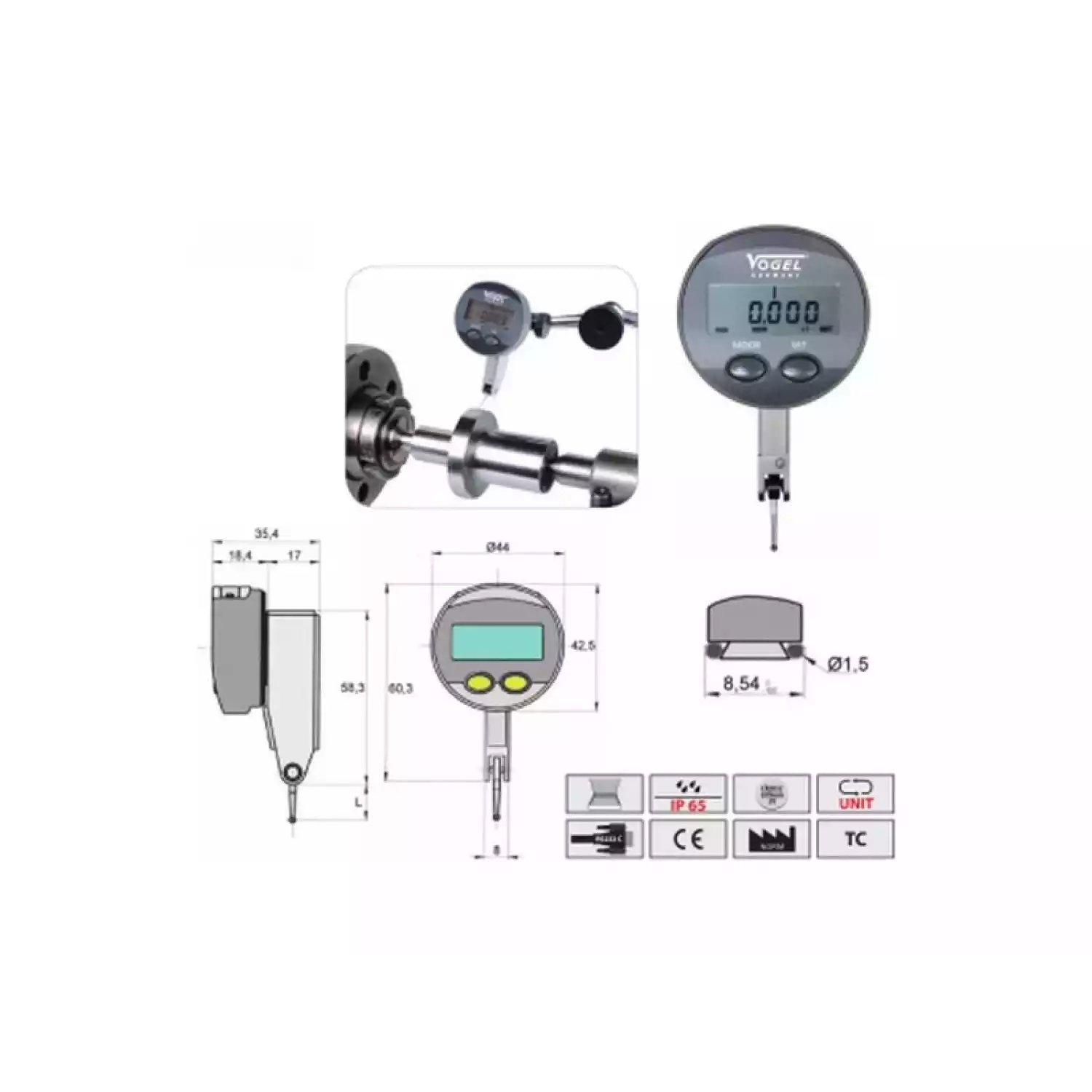

Цифровые индикаторы Vogel рычажные c IP 65

Тип оборудования: Индикатор

Производитель: Vogel

Описание: Прибор для определения линейных размеров деталей, расположения поверхностей и отклонения формы

Гарантия на цифровые индикаторы Vogel рычажные c IP 65: 12 месяцев

Назначение прибора:

Цифровые индикаторы Vogel рычажные c IP 65, диапазон от 0-1х0,001 мм до 0-1,6х0,001 мм, с выводом данных RS 232, предназначены для определения линейных размеров деталей, расположения поверхностей и отклонения формы. Принцип действия индикаторов прост: линейное перемещение стержня головки, который находится в непосредственном контакте с измеряемым предметом, преобразуется при помощи определенного типа механизма (рычажного, зубчатого, рычажно-зубчатого, пружинно-оптического или пружинного) в отклонение стрелки устройства. Все измерительные головки имеют собственное обозначение, которое зависит от основного механизма и указывается в маркировке.

Измерительные головки используются преимущественно в производственных и научно-изыскательных целях. Можно выделить основные типы данных приборов:

  • рычажно-зубчатая (ИГ), кинематическая цепь которой составлена из двух рычажных пар и зубчатой пары. Сам измерительный стержень изготавливается из нержавеющей стали, с глубоким арретированием, а головка характеризуется высокой степенью износостойкости. Производятся с ценой деления в 1 и 2 мкм;
  • пружинно-оптические или оптикаторы (П, ПР) – чувствительные и наиболее точные приборы, используемые при измерении линейных размеров и определения степени отклонения от заданной формы;
  • пружинная индикаторная головка, или микатор (ИПМ) – малогабаритный измерительный инструмент, характеризующийся присоединительным диаметром в 8 мм: выпускаются различные модификации с разной ценой деления и диапазоном измерений;
  • рычажно-пружинные или миникаторы (ИРПВ) – предназначены для определения степени выраженности отклонения от заданной формы, а также линейных размеров деталей/частей механизмов в труднодоступных местах. Присоединительный диаметр равен 4 мм. ИРПВ снабжены поворотным (в диапазоне 300) измерительным наконечником бокового действия. Как правило, головка комплектуется тремя вариантами наконечников с отличающимся диаметром сферы и длиной.

Особенности:

  • Индикатор цифровой рычажный, IP65
  • Используется в машиностроении для точных внутренних измерений.
  • С выводом данных RS 232
  • С новой индуктивной системой, с влагопылезащитой IP65
  • Корпус сделан из стойкого полиамида
  • Сменный с твердосплавный наконечник диаметром 2мм, с углом вращения 270 град.
  • Жидкокристалический дисплей с отчетливым считыванием, высота цифр 6 мм
  • Изменяемое направление измерения
  • Автоматическое Вкл/Выкл, “0”- установка в каждой позиции
  • Hold- функция, абсолютный и относительный режим, задание предварительно выбранных значений интервала
  • Перевод из мм в дюймы
  • Корпус с 3-мя креплениями "ласточкин хвост" и держателем 8 мм
  • Поставка с аккумуляторной батареей CP 2032 и инструкцией
  • Заводской сертификат (СС) заказывается дополнительно

Технические характеристики:

Арт. №

Предел измерений мм

Цена деления мм/дюйм

Диапазон измерения мм

Повторяемость показаний ±мкм

Суммарная ошибка ±мкм

Длина рычага L мм

Усилие измерения Н

Вес кг

240680

0-1,6

0,001/0,0001

0,8

1

10

12,5

0,13

0,075

240681

0-1

0,001/0,0001

0,5

1

10

36,5

0,07

0,075



*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
