Индикатор Vogel прецизионный высшего качества

Под заказ
Артикул: 581416
Vogel
Индикатор Vogel прецизионный высшего качества, с немецким сертификатом калибровки для лабораторий.
Под заказ
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет
Индикатор Vogel прецизионный высшего качества

Тип оборудования: Индикатор

Производитель: Vogel

Описание: Прибор для определения линейных размеров деталей, расположения поверхностей и отклонения формы

Гарантия на индикатор Vogel прецизионный высшего качества: 12 месяцев

Назначение прибора:

Индикатор Vogel прецизионный высшего качества, с немецким сертификатом калибровки для лабораторий, предназначен для определения линейных размеров деталей, расположения поверхностей и отклонения формы. Принцип действия индикаторов довольно прост: линейное перемещение стержня головки, который находится в непосредственном контакте с измеряемым предметом, преобразуется при помощи определенного типа механизма (рычажного, зубчатого, рычажно-зубчатого, пружинно-оптического или пружинного) в отклонение стрелки устройства. Все измерительные головки имеют собственное обозначение, которое зависит от основного механизма и указывается в маркировке.

Измерительные головки используются преимущественно в производственных и научно-изыскательных целях. Можно выделить основные типы данных приборов:

  • рычажно-зубчатая (ИГ), кинематическая цепь которой составлена из двух рычажных пар и зубчатой пары. Сам измерительный стержень изготавливается из нержавеющей стали, с глубоким арретированием, а головка характеризуется высокой степенью износостойкости. Производятся с ценой деления в 1 и 2 мкм;
  • пружинно-оптические или оптикаторы (П, ПР) – чувствительные и наиболее точные приборы, используемые при измерении линейных размеров и определения степени отклонения от заданной формы;
  • пружинная индикаторная головка, или микатор (ИПМ) – малогабаритный измерительный инструмент, характеризующийся присоединительным диаметром в 8 мм: выпускаются различные модификации с разной ценой деления и диапазоном измерений.
  • рычажно-пружинные или миникаторы (ИРПВ) – предназначены для определения степени выраженности отклонения от заданной формы, а также линейных размеров деталей/частей механизмов в труднодоступных местах. Присоединительный диаметр равен 4 мм. ИРПВ снабжены поворотным (в диапазоне 300) измерительным наконечником бокового действия. Как правило, головка комплектуется тремя вариантами наконечников с отличающимся диаметром сферы и длиной.

Особенности:

  • металлический хромированный корпус, устанавливаемые маркеры допуска
  • измерительные наконечники закалены и нержавеющие
  • шкала вращается, простая установка нуля
  • прецизионное исполнение, вращающиеся оси в 6 камнях
  • плоская задняя крышка

Технические характеристики:

Арт. №

Предел измерений мм

Цена деления мм

Защита от толчков

Ход штока за оборот мм

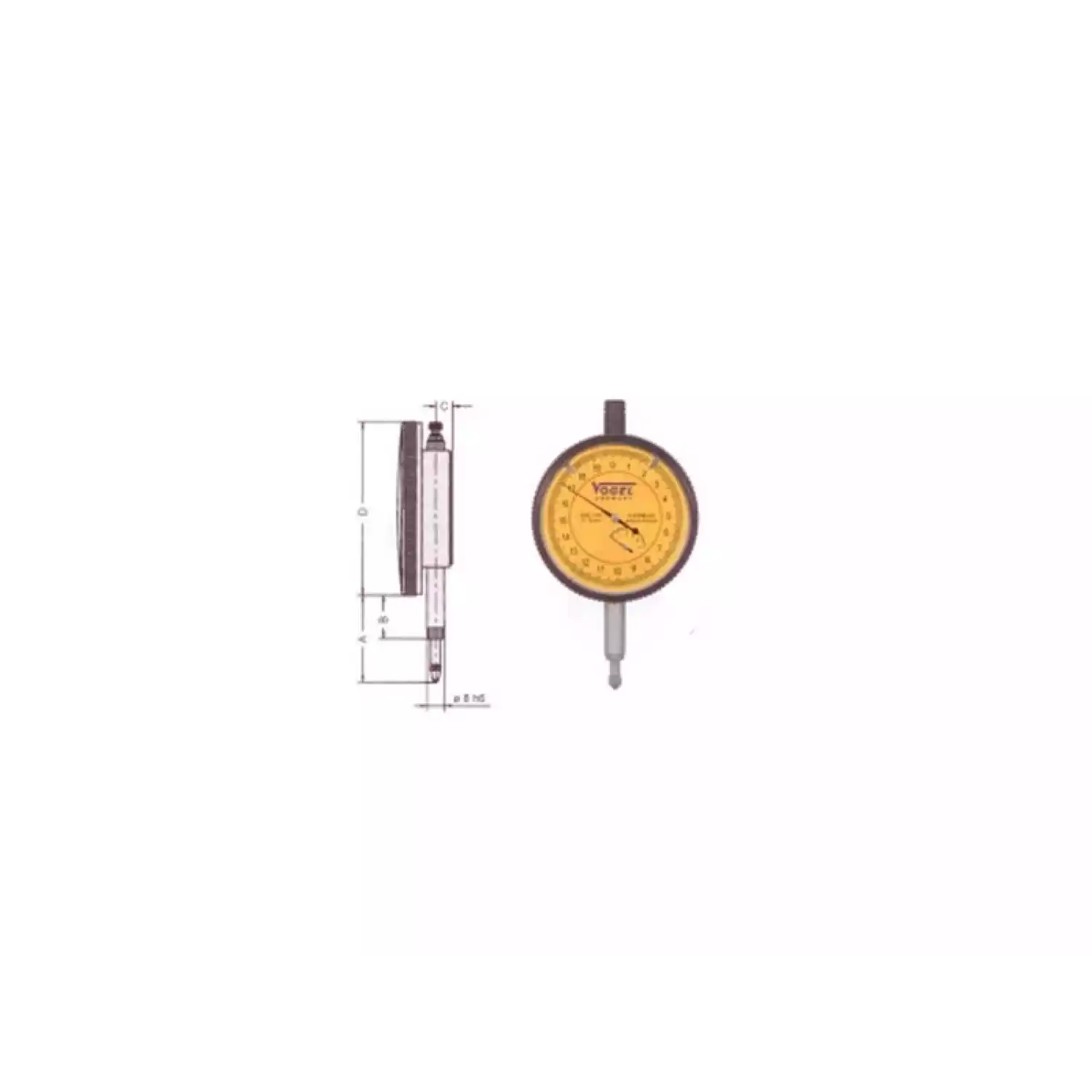

A мм

B мм

C мм

D мм

Вес кг

241134

0-5,0

0,001

есть

0,1

31

20,5

8,5

60

0,19

241135

0-5,0

0,002

есть

0,2

31

20,5

8,5

60

0,3



*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
