Индикаторы Vogel DIN 878 с защитой IP 67

Под заказ
Артикул: 582516
Vogel
Индикаторы Vogel DIN 878 с защитой IP 67, диапазон от 0-1х0,001 мм до 0-10х0,01 мм, масло-водонепроницаемое исполнение.
Под заказ
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет

Индикаторы Vogel DIN 878 с защитой IP 67

Тип оборудования: Индикатор

Производитель: Vogel

Описание: Прибор для определения линейных размеров деталей, расположения поверхностей и отклонения формы

Гарантия на индикаторы Vogel DIN 878 с защитой IP 67: 12 месяцев

Индикаторы Vogel DIN 878 с защитой IP 67 включены в ГосРеестр средств измерений РФ

Назначение прибора:

Индикаторы Vogel DIN 878 с защитой IP 67, диапазон от 0-1х0,001 мм до 0-10х0,01 мм, масло-водонепроницаемое исполнение, предназначены для определения линейных размеров деталей, расположения поверхностей и отклонения формы. Принцип действия индикаторов прост: линейное перемещение стержня головки, который находится в непосредственном контакте с измеряемым предметом, преобразуется при помощи определенного типа механизма (рычажного, зубчатого, рычажно-зубчатого, пружинно-оптического или пружинного) в отклонение стрелки устройства. Все измерительные головки имеют собственное обозначение, которое зависит от основного механизма и указывается в маркировке.

Измерительные головки используются преимущественно в производственных и научно-изыскательных целях. Можно выделить основные типы данных приборов:

  • рычажно-зубчатая (ИГ), кинематическая цепь которой составлена из двух рычажных пар и зубчатой пары. Сам измерительный стержень изготавливается из нержавеющей стали, с глубоким арретированием, а головка характеризуется высокой степенью износостойкости. Производятся с ценой деления в 1 и 2 мкм;
  • пружинно-оптические или оптикаторы (П, ПР) – чувствительные и наиболее точные приборы, используемые при измерении линейных размеров и определения степени отклонения от заданной формы;
  • пружинная индикаторная головка, или микатор (ИПМ) – малогабаритный измерительный инструмент, характеризующийся присоединительным диаметром в 8 мм: выпускаются различные модификации с разной ценой деления и диапазоном измерений;
  • рычажно-пружинные или миникаторы (ИРПВ) – предназначены для определения степени выраженности отклонения от заданной формы, а также линейных размеров деталей/частей механизмов в труднодоступных местах. Присоединительный диаметр равен 4 мм. ИРПВ снабжены поворотным (в диапазоне 300) измерительным наконечником бокового действия. Как правило, головка комплектуется тремя вариантами наконечников с отличающимся диаметром сферы и длиной.

Особенности:

  • Водо- и маслонепроницаемый индикатор IP67 DIN 878
  • Для применения в жестких условиях
  • Прочный корпус с матовой хромировкой
  • Измерительный палец и шток нержавеющие, закаленные и доведены
  • Измерительный стержень с резиновой втулкой
  • Микрометр хорошо уплотнен, имеет 0-кольца
  • Передвижные маркеры , бестеневое покрытие стекла
  • Шкала вращается для установки на ноль
  • Исполнение с считыванием 0,001/002 мм является стандартом предприятия
  • Заводской сертификат (СС) заказывается дополнительно
  • Включены в ГосРеестр средств измерений

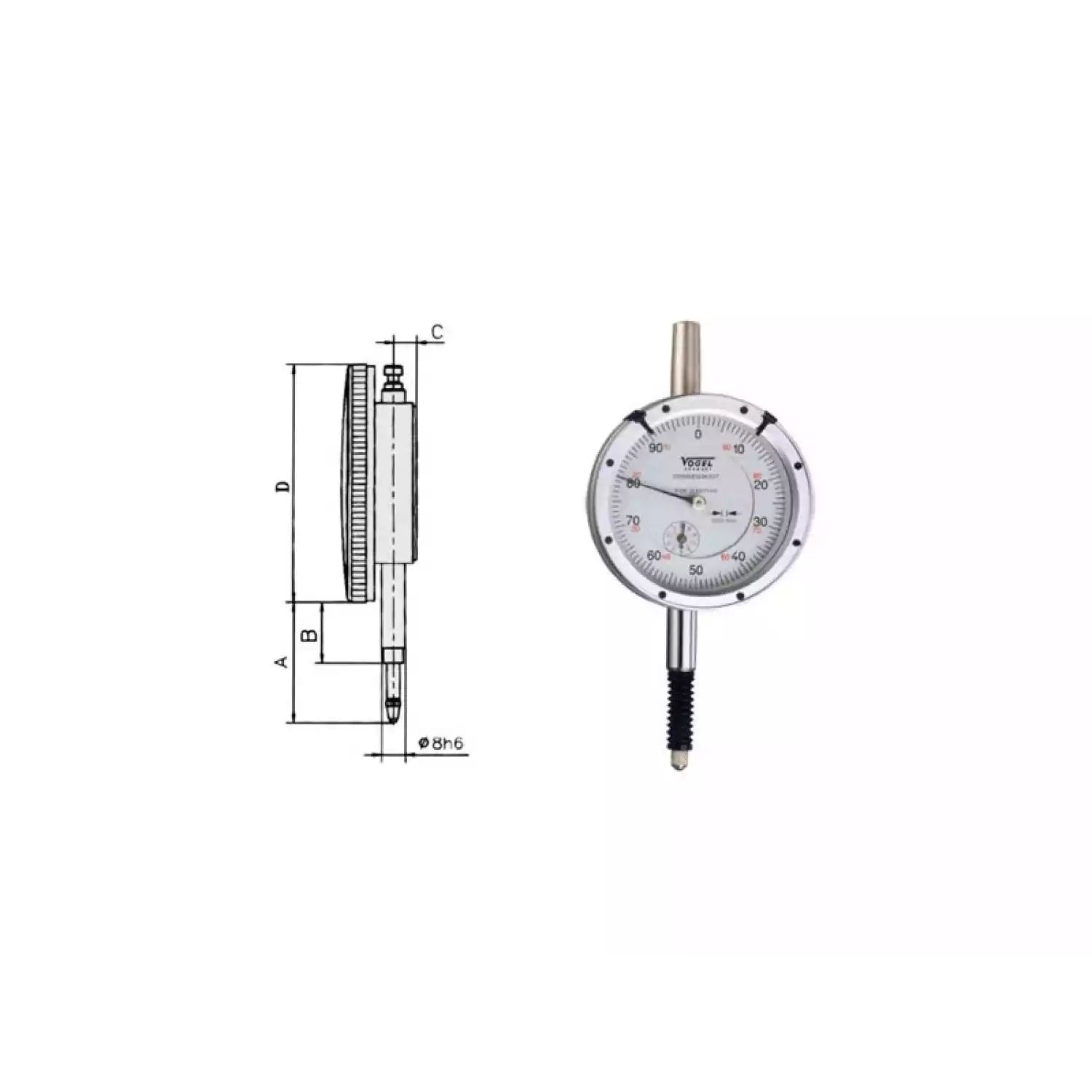

Технические характеристики:

Арт. №

Предел измерений мм

Цена деления мм

Защита от толчков

A мм

B мм

C мм

D мм

Вес кг

240151

0-10

0,01

да

45,5

16,7

8

61,5

0,24

240152

0-3

0,01

да

33

11.6

8

44,5

0,14

240153

0-1

0,001

да

45,5

16,7

8

61,5

0,24

240154

0-1

0,002

да

33

11,6

8

44,5

0,140



*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
