Индикатор Vogel с защитой IP 54

Под заказ
Артикул: 582316
Vogel
Индикатор Vogel с защитой IP 54, диапазон о0-10х0,01 мм, с заводским сертификатом, пыле-каплезащитное исполнение.
Под заказ
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет
Индикатор Vogel с защитой IP 54

Тип оборудования: Индикатор

Производитель: Vogel

Описание: Прибор для определения линейных размеров деталей, расположения поверхностей и отклонения формы

Гарантия на индикатор Vogel с защитой IP 54: 12 месяцев

Назначение прибора:

Индикатор Vogel с защитой IP 54, диапазон о0-10х0,01 мм, с заводским сертификатом, пыле-каплезащитное исполнение, предназначен для определения линейных размеров деталей, расположения поверхностей и отклонения формы. Принцип действия индикаторов прост: линейное перемещение стержня головки, который находится в непосредственном контакте с измеряемым предметом, преобразуется при помощи определенного типа механизма (рычажного, зубчатого, рычажно-зубчатого, пружинно-оптического или пружинного) в отклонение стрелки устройства. Все измерительные головки имеют собственное обозначение, которое зависит от основного механизма и указывается в маркировке.

Измерительные головки используются преимущественно в производственных и научно-изыскательных целях. Можно выделить основные типы данных приборов:

  • рычажно-зубчатая (ИГ), кинематическая цепь которой составлена из двух рычажных пар и зубчатой пары. Сам измерительный стержень изготавливается из нержавеющей стали, с глубоким арретированием, а головка характеризуется высокой степенью износостойкости. Производятся с ценой деления в 1 и 2 мкм;
  • пружинно-оптические или оптикаторы (П, ПР) – чувствительные и наиболее точные приборы, используемые при измерении линейных размеров и определения степени отклонения от заданной формы;
  • пружинная индикаторная головка, или микатор (ИПМ) – малогабаритный измерительный инструмент, характеризующийся присоединительным диаметром в 8 мм: выпускаются различные модификации с разной ценой деления и диапазоном измерений;
  • рычажно-пружинные или миникаторы (ИРПВ) – предназначены для определения степени выраженности отклонения от заданной формы, а также линейных размеров деталей/частей механизмов в труднодоступных местах. Присоединительный диаметр равен 4 мм. ИРПВ снабжены поворотным (в диапазоне 300) измерительным наконечником бокового действия. Как правило, головка комплектуется тремя вариантами наконечников с отличающимся диаметром сферы и длиной.

Особенности:

  • Каплезащищенный индикатор IP54
  • Металлический корпус с матовой хромировкой
  • Измерительный палец и шток нержавеющие и закалены, измерительный палец с резиновой втулкой
  • С подвижными маркерами
  • Шкала вращается для установки на ноль
  • С заводским сертификатом (СС)

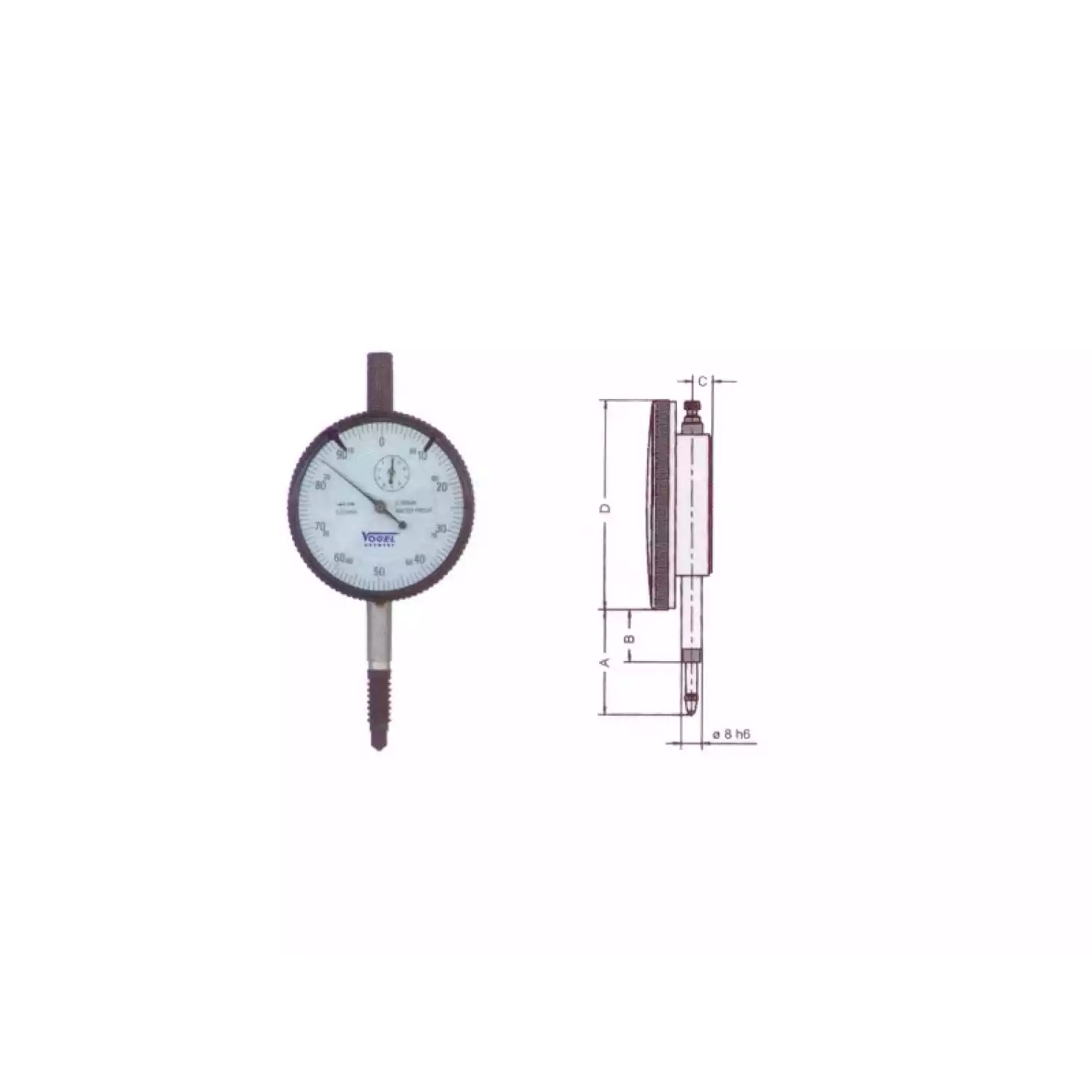

Технические характеристики:

Предел измерений мм

Цена деления мм

A мм

B мм

C мм

D мм

Вес кг

0-10

0,01

46

20

8

55,5

0,17



*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
