Индикаторы часового типа однооборотные Серия 2

Под заказ
Артикул: 585516
Mitutoyo
Индикаторы часового типа однооборотные Серия 2. Цена деления 0,01 мм или 0,1 мм.
Под заказ
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет

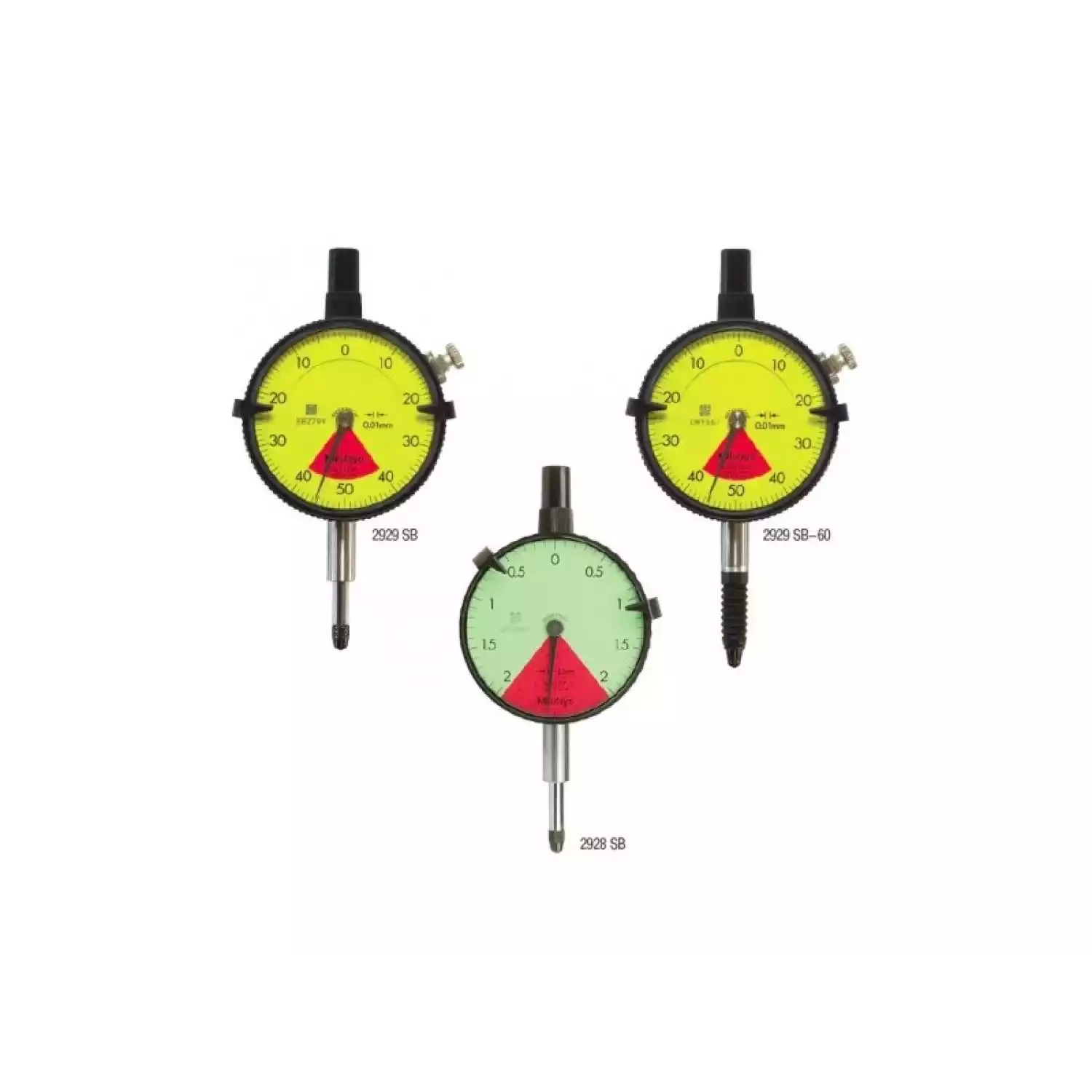

Индикаторы часового типа однооборотные Серия 2

Лёгкие однооборотные индикаторы часового типа предназначены для безошибочного считывания.

Отличительные особенности:

  • Ограничение вращения в один оборот избавляет от ошибок считывания, которые могут произойти при использовании индикаторов с многооборотными циферблатами
  • Цена деления 0,01 мм или 0,1 мм

Функции:

  2928SB до 2959SB 2929SB-62 2929SB-60
Однооборотная шкала •  •  •
Ударопрочный •  •  •
Защита IP64     •
Защита IP52   •



Технические характеристики индикаторов часового типа:

Метрические

Диапазон
[мм]
Диапазон
на 1 оборот

Измерительное усилие (H)

Цена деления Шкала Масса с ушком/плоск. [г]
2929SB 0,8 (ход: 5) 1 мм 0,4 - 1,4 0,01 мм 40-0-40 145/136
2929SB-60 0,8 (ход: 5) 1 мм 0,4 - 2 0,01 мм 40-0-40 146/137
2929SB-62 0,8 (ход: 5) 1 мм 0,4 - 2 0,01 мм 40-0-40 145/136
2959SB 1,6 (ход: 5) 2 мм 0,4 - 1,4 0,01 мм 80-0-80 145/136
2928SB 4 (ход: 10) 5 мм 0,4 - 1,4 0,1 мм 2-0-2 145/136



А

[мм]

В

[мм]

с

[мм]

D

[мм]

F

[мм]

Е

[мм]

G

[мм]

Н

[мм]

I

[мм]

2929SB

48,8

65,2

57

17,7

16,9

20

19,8

52

7,6

2929SB-60

48,8

70

57

17,7

12,3

20

29,2

52

7,6

2929SB-62

48,8

65,2

57

17,7

16,9

20

19,8

52

7,6

2959SB

48,8

65,2

57

17,7

16,9

20

19,8

52

7,6

2928SB

48,8

65,2

57

17,7

16,9

20

19,8

52

7,6



DIN 878 (1983) EN ISO 463

fe

мкм

fges

мкм

fu

мкм

Ошибка показаний в диапазоне

Повторяемость

мкм

Погрешность гистерезиса

мкм

На 1/10 оборота

мкм

На 1/12 оборота

мкм

На любом 1 обороте

мкм

Диапазон измерений

мкм

2929SB 7 10 3 5     7 3 3
2929SB-60 7 10 3 5     7 3 3
2929SB-62 7 10 3 5     7 3 3
2959SB 12 16 4 5     9 3 4
2928SB 40 50 5 15     25 20 12
