Индикаторы часового типа серии 2

Под заказ
Артикул: 584816
Mitutoyo
Индикаторы часового типа серии 2. Стандартные метрические индикаторы часового типа с ценой деления 0,01 мм, циферблатом ø57 мм, диапазоном измерений 5 мм, 10 мм.
Под заказ
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет

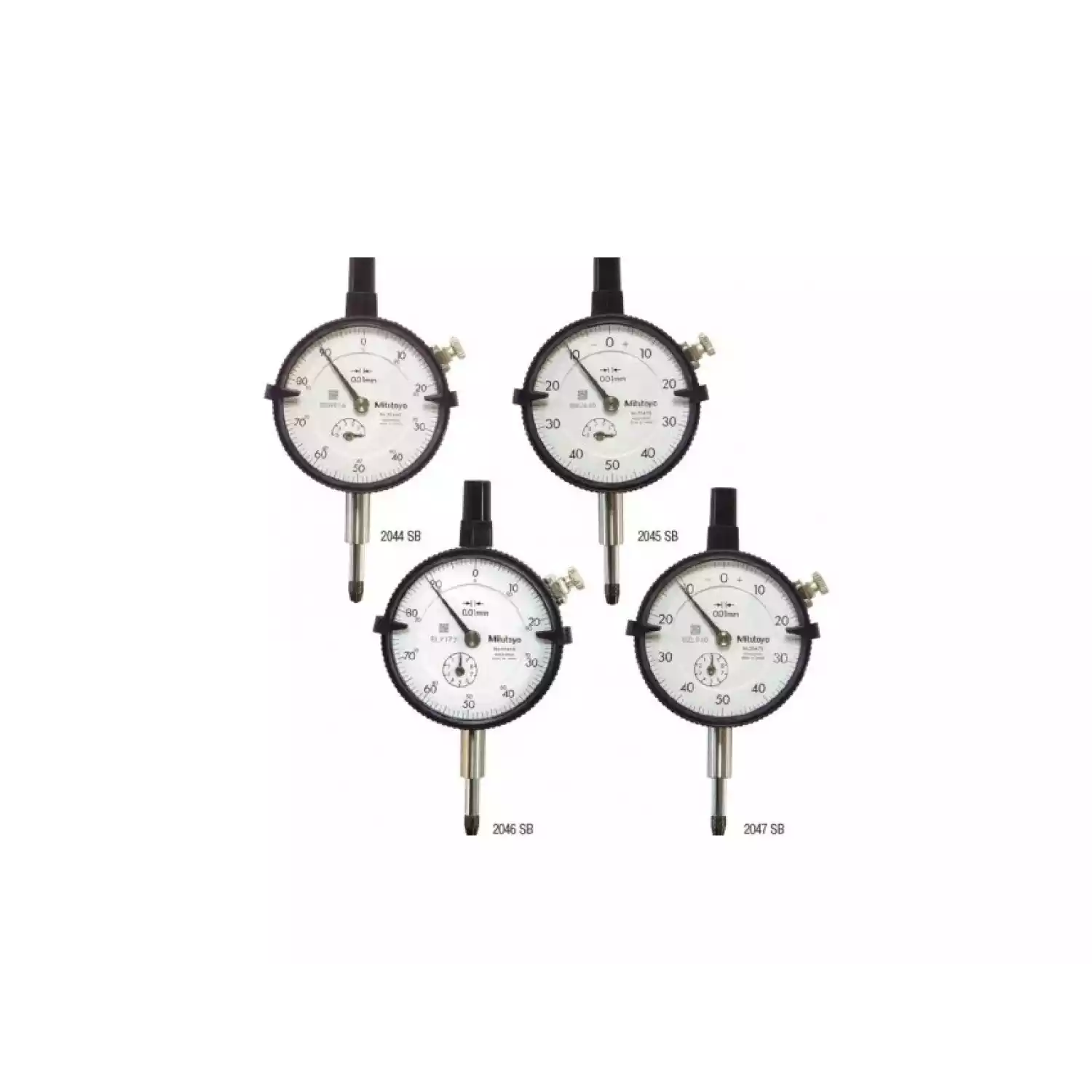

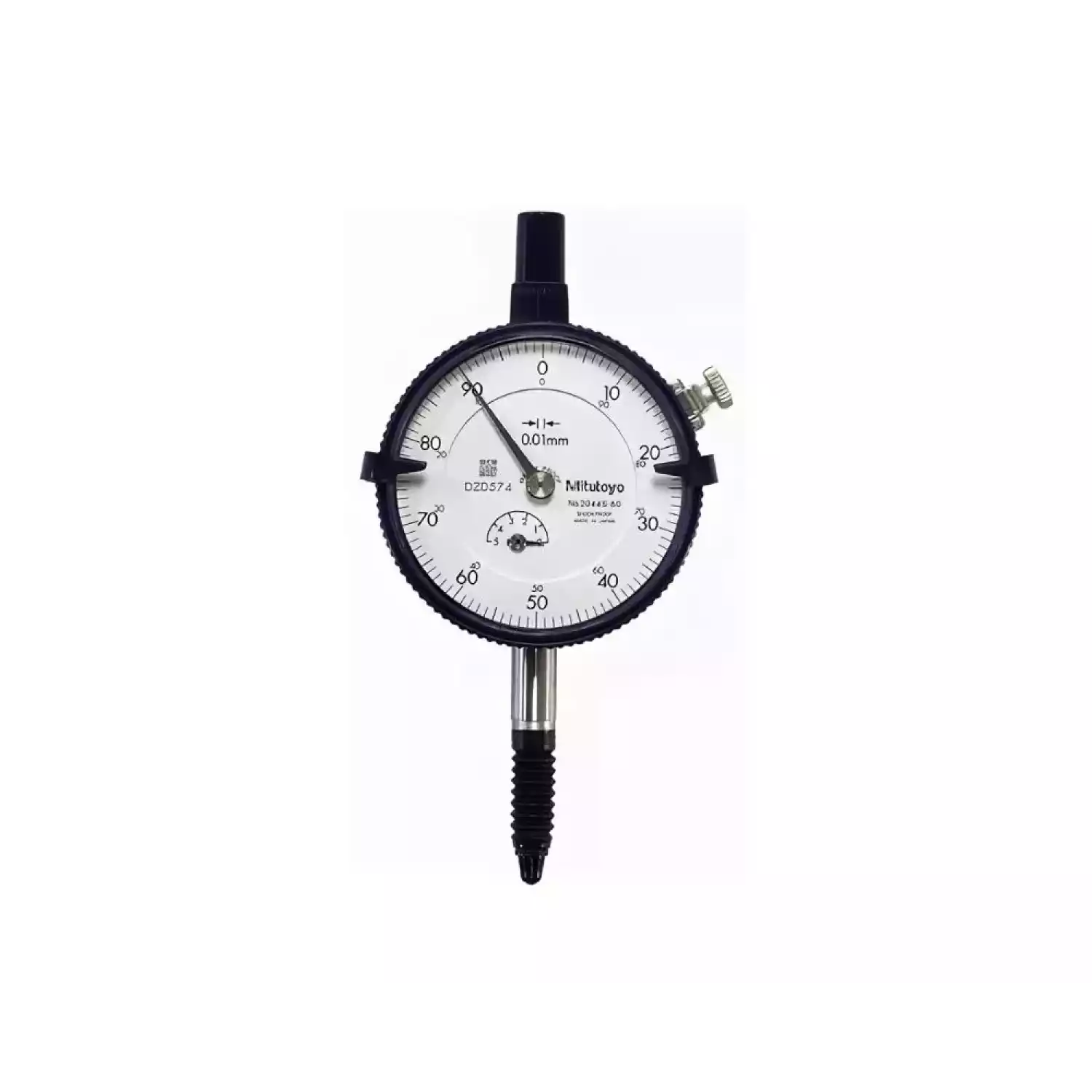

Индикаторы часового типа серии 2

Стандартные метрические индикаторы часового типа с ценой деления 0,01 мм, циферблатом ø57 мм, диапазоном измерений 5 мм, 10 мм.

Функции:

  2044SB 2044SB-60 2044SB-09 2045SB 2046SB 2046SB-60 2310SB-10 2046SB-09 2902SB 2047SB
Двунаправленная шкала
Непрерывная шкала
Ударопрочный
Защита IP64   •
Обратный отсчёт
Подшипники на камнях
Соосный счётчик оборотов



Технические характеристики индикаторов часового типа:

Метрические

№ с ушком

Диапазон

(мм)

Диапазон на 1 оборот

Измерительное усилие

(H)

Цена

деления

Шкала

Масса с ушком/ плоск.

(г)

2044SB

2044S

5

1 мм

0,4-1,4

0,01 мм

0-100 (100-0)

145/136

2044SB-09

2044S-09

5

1 мм

0,4-1,4

0,01 мм

0-100 (100-0)

147/138

2044SB-60

2044S-60

5

1 мм

0,4-2,5

0,01 мм

0-100 (100-0)

147/138

2045SB

2045S

5

1 мм

0,4-1,4

0,01 мм

0-50-0

145/136

2046SB

2046S

10

1 мм

0,4-1,4

0,01 мм

0-100 (100-0)

144/135

2046SB-09

2046S-09

10

1 мм

0,4-1,4

0,01 мм

0-100 (100-0)

146/137

2046SB-60

2046S-60

10

1 мм

0,4-1,4

0,01 мм

0-100 (100-0)

146/137

2310SB-10

2310S-10

10

1 мм

0,4-1,4

0,01 мм

0-100 (100-0)

146/137

2902SB

2902S

10

1 мм

0,4-1,4

0,01 мм

100-0

144/135

2047SB

2047S

10

1 мм

0,4-1,4

0,01 мм

0-50-0

144/135



A

[мм]

В

[мм]

С

[мм]

D

[мм]

F

[мм]

E

[мм]

H

[мм]

G

[мм]

I

[мм]

2044SB

48,8

65,2

57

17,7

16,9

20

52

19,8

7,6

2044SB-09

48,8

65,2

57

17,7

16,9

20

52

19,8

7,6

2044SB-60

48,8

70

57

17,7

12,3

20

52

29,2

7,6

2045SB

48,8

65,2

57

17,7

16,9

20

52

19,8

7,6

2046SB

48,8

65,2

57

17,7

16,9

20

52

19,8

7,6

2046SB-09

48,8

65,2

57

17,7

16,9

20

52

19,8

7,6

2046SB-60

48,8

70

57

17,7

12,3

20

52

29,2

7,6

2310SB-10

48,8

65,2

57

17,7

16,9

20

52

19,8

7,6

2902SB

48,8

65,2

57

17,7

16,9

20

52

19,8

7,6

2047SB

48,8

65,2

57

17,7

16,9

20

52

19,5

7,6



DIN 878 (1983) EN ISO 463

fe

мкм

fges

мкм

fu

мкм

Ошибка показаний в диапазоне

Повторяемость

мкм

Погрешность гистерезиса

мкм

На 1/10 оборота

мкм

На 1/12 оборота

мкм

На любом 1 обороте

мкм

Диапазон измерений

мкм

2044SB 10 13 3 5 9 10 12 3 3
2044SB-09 10 13 3 5 9 10 12 3 3
2044SB-60 10 13 3 5 9 10 12 3 3
2045SB 10 13 3 5 9 10 12 3 3
2046SB 12 15 3 5 9 10 13 3 3
2046SB-09 15 17 3 5 9 10 15 3 3
2046SB-60 12 15 3 5 9 10 13 3 3
2310SB-10 12 15 3 5 9 10 15 3 3
2902SB 12 15 3 5 9 10 13 3 3
2047SB 12 15 3 5 9 10 15 3 3
