Индикаторы часового типа серии 3 (цена деления 0,01 мм)

Под заказ
Артикул: 585816
Mitutoyo
Индикаторы часового типа серии 3. Циферблат ø 78 мм. Диапазон измерений 20/30/50/100 мм, цена деления 0,01 мм.
Под заказ
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет

Индикаторы часового типа серии 3 (цена деления 0,01 мм)

Метрические индикаторы часового типа.

Отличительные особенности:

  • Циферблат ø 78 мм
  • Диапазон измерений 20/30/50/100 мм, цена деления 0,01 мм

Функции:

  3050SB 3052SB-19 до 3062SB-19
Непрерывная шкала •
Ударопрочный   •
Подшипники на камнях •
Амортизированный измерит. наконечник •
Соосный счетчик оборотов



Технические характеристики индикаторов часового типа:

Метрические

№ с ушком

Диапазон (мм)

Диапазон на 1  оборот

Измерительное усилие (H)

Цена деления Шкала

Масса с ушком/ плоск. (г)

3050SB 3050S

20

1 мм 0,4 - 2 0,01 мм

0-100 (100-0)

272/257
3052SB-19 3052S-19

30

1 мм 0,4 - 2,5 0,01 мм

0-100 (100-0)

285/270
3058SB-19 3058S-19

50

1 мм 0,4 - 3 0,01 мм

0-100 (100-0)

298/283
3060SB-19 3060S-19

80

1 мм* 0,4 - 3 0,01 мм

0-100 (0-100)

314/299
3062SB-19 3062S-19

100

1 мм* 0,4 - 3,2 0,01 мм 0-100 (100-0) 332/317



* 3060S-19 и 3062S-19 - используйте только в вертикальном положении

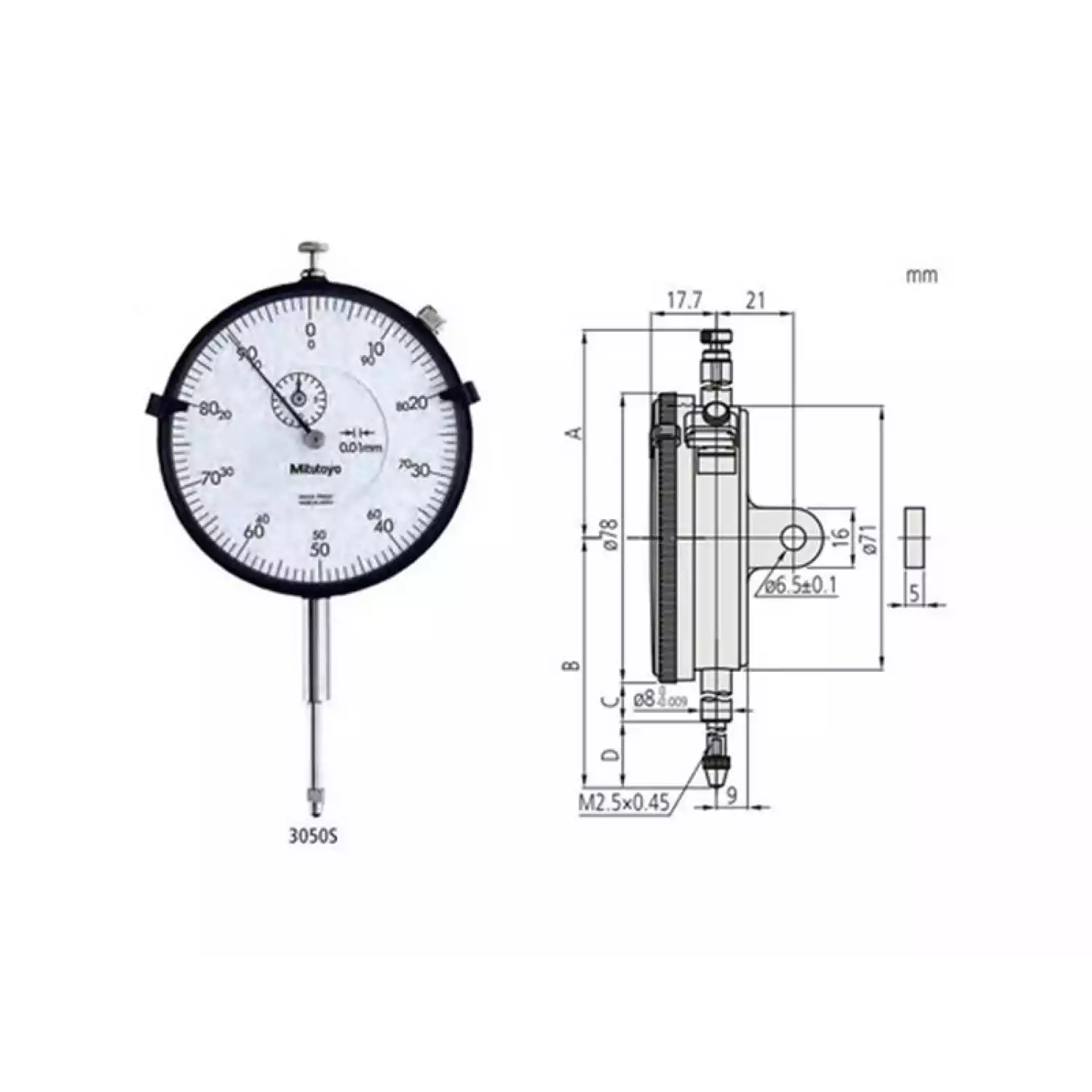

А

[мм]

В

[мм]

C

[мм]

D

[мм]

3050SB

52,6

94

25,9

29,1

3052SB-19

72,9

104,3

25,9

39,4

3058SB-19

81,9

142,3

43,9

59,4

3060SB-19

120,9

202,3

73,9

89,4

3062SB-19

141,9

243,3

94,9

109,4



DIN 878 (1983) EN ISO 463

fe

мкм

fges

мкм

fu

мкм

Ошибка показаний в диапазоне

Повторяемость

мкм

Погрешность гистерезиса

мкм

На 1/10 оборота

мкм

На 1/12 оборота

мкм

На любом 1 обороте

мкм

Диапазон измерений

мкм

3050SB 25 30 4 6 10 11 18 3 4
3052SB-19 30 35 4 7 11  12  20 3 4
3058SB-19 50 55 5 8 12 13 30 3 6
3060SB-19 50 60 9 10 14 15 33 3 8
3062SB-19 60 75 13 12 17 20 35 3 9
