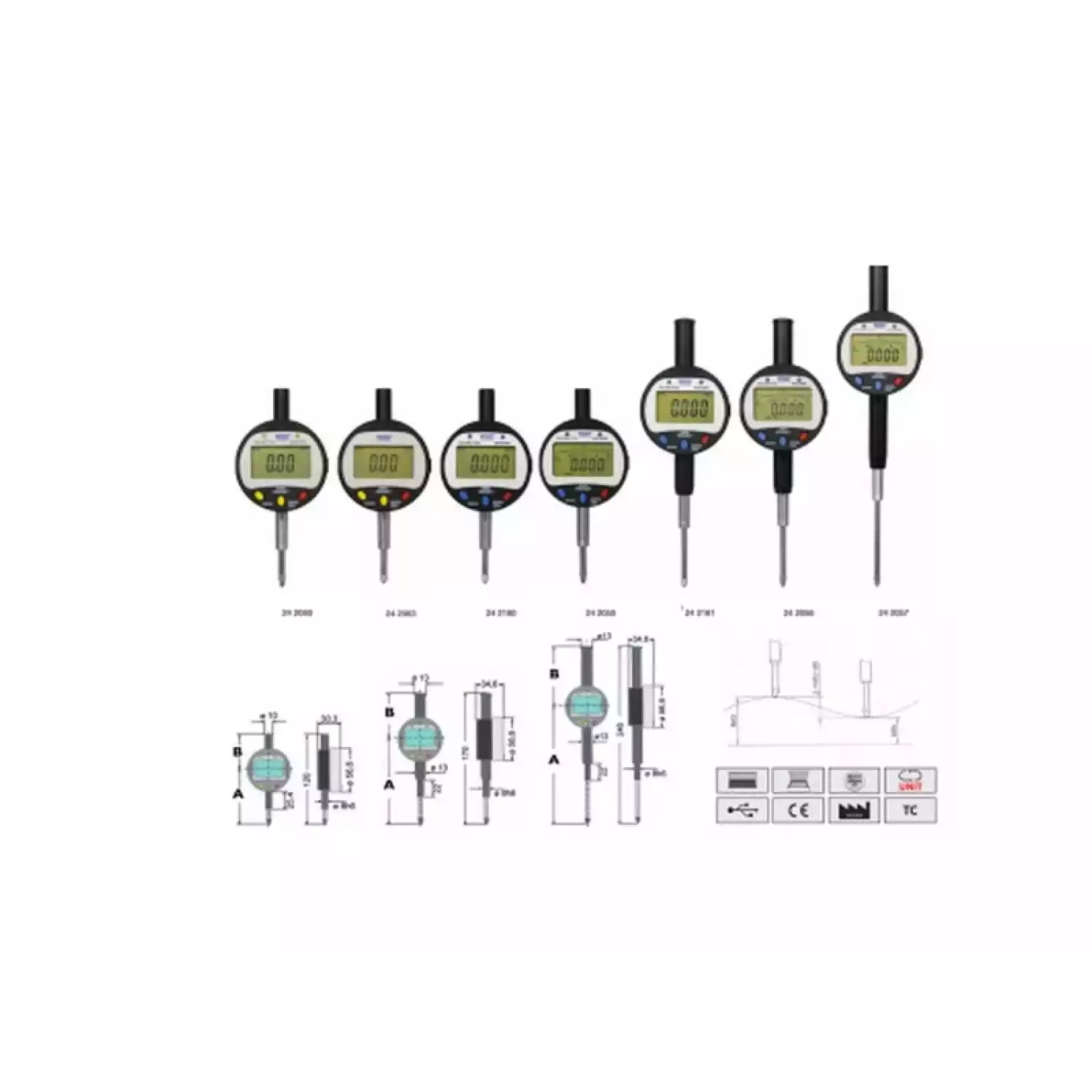

Индикаторы Vogel цифровые с выводом данных

Под заказ
Артикул: 580216
Vogel
Индикаторы Vogel цифровые с выводом данных, диапазон от 0-12,7х0,01/0,001 мм до 0-50,8х0,01/0,001 мм.
Под заказ
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет

Индикаторы Vogel цифровые с выводом данных

Тип оборудования: Индикатор

Производитель: Vogel

Описание: Прибор для определения линейных размеров деталей, расположения поверхностей и отклонения формы

Гарантия на индикаторы Vogel цифровые с выводом данных: 12 месяцев

Назначение прибора:

Индикаторы Vogel цифровые с выводом данных, диапазон от 0-12,7х0,01/0,001 мм до 0-50,8х0,01/0,001 мм, предназначены для определения линейных размеров деталей, расположения поверхностей и отклонения формы. Принцип действия индикаторов довольно прост: линейное перемещение стержня головки, который находится в непосредственном контакте с измеряемым предметом, преобразуется при помощи определенного типа механизма (рычажного, зубчатого, рычажно-зубчатого, пружинно-оптического или пружинного) в отклонение стрелки устройства. Все измерительные головки имеют собственное обозначение, которое зависит от основного механизма и указывается в маркировке.

Измерительные головки используются преимущественно в производственных и научно-изыскательных целях. Можно выделить основные типы данных приборов:

  • рычажно-зубчатая (ИГ), кинематическая цепь которой составлена из двух рычажных пар и зубчатой пары. Сам измерительный стержень изготавливается из нержавеющей стали, с глубоким арретированием, а головка характеризуется высокой степенью износостойкости. Производятся с ценой деления в 1 и 2 мкм;
  • пружинно-оптические или оптикаторы (П, ПР) – чувствительные и наиболее точные приборы, используемые при измерении линейных размеров и определения степени отклонения от заданной формы;
  • пружинная индикаторная головка, или микатор (ИПМ) – малогабаритный измерительный инструмент, характеризующийся присоединительным диаметром в 8 мм: выпускаются различные модификации с разной ценой деления и диапазоном измерений.
  • рычажно-пружинные или миникаторы (ИРПВ) – предназначены для определения степени выраженности отклонения от заданной формы, а также линейных размеров деталей/частей механизмов в труднодоступных местах. Присоединительный диаметр равен 4 мм. ИРПВ снабжены поворотным (в диапазоне 300) измерительным наконечником бокового действия. Как правило, головка комплектуется тремя вариантами наконечников с отличающимся диаметром сферы и длиной.

Особенности:

  • Электронные цифровые индикаторы с выводом данных USB
  • Корпус индикаторов из алюминия с прочным пластмассовым покрытием
  • Измерительные палец и шток нержавеющие, закалены и доведены
  • Диаметр у штока 8h6 мм под посадочное отверстие
  • LCD дисплей с отчетливым считыванием , высота цифр 10 мм
  • Кнопка Вкл./Выкл. , «0» - установка каждой позиции, функция ABS и сброса
  • Переключение измерений из мм в дюймы
  • Для артикулов 242060/242160/242161/242162/242163/242164 дополнительно функции Мин/Макс , установка границ допуска
  • С аккумуляторной батареей CR 2032 и инструкцией
  • Для подключения к компьютеру необходим, программное обеспечение не требуется. Данные вводятся нажатием кнопки на интерфейсе в ячейки любой таблицы Exсel, заранее созданной в компьютере.
  • Заводской сертификат (СС) по дополнительному запросу

Технические характеристики:

Арт. №

Предел измерений мм

Цена деления мм/дюйм

Повторяемость показаний ±мкм

Суммарная ошибка ±мкм

Мин/Макс , допуск

A мм

B мм

Усилие измерения Н

242060

0-12,7

0,01/0,0005

10

10

есть

44

20

<1,5

242160

0-12,7

0,001/0,00005

3

5

есть

44

20

<1,5

242163

0-25,4

0,01/0,0005

10

15

есть

80

23

<1,5

242161

0-25,4

0,001/0,00005

3

6

есть

80

23

<1,5

242164

0-50,8

0,01/0,0005

10

30

есть

130

23

<1,5

242162

0-50,8

0,001/0,00005

3

8

есть

130

23

<1,5

242063

0-12,7

0,01/0,0005

10

10

нет

44

20

<1,5

242061

0-25,4

0,01/0,0005

10

15

нет

80

23

<1,5

242062

0-50,8

0,01/0,0005

10

15

нет

130

23

<1,5



*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
