Индикаторы Vogel с линейной шкалой для больших измерений

Под заказ
Артикул: 581816
Vogel
Индикаторы Vogel с линейной шкалой для больших измерений, диапазон от 0-30х0,01 мм до 0-50х0,01 мм, с вращающейся шкалой, линейная вспомогательная шкала.
Под заказ
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет

Индикаторы Vogel с линейной шкалой для больших измерений

Тип оборудования: Индикатор

Производитель: Vogel

Описание: Прибор для определения линейных размеров деталей, расположения поверхностей и отклонения формы

Гарантия на индикаторы Vogel с линейной шкалой для больших измерений: 12 месяцев

Индикаторы Vogel с линейной шкалой для больших измерений включены в ГосРеестр средств измерений РФ

Назначение прибора:

Индикаторы Vogel с линейной шкалой для больших измерений, диапазон от 0-30х0,01 мм до 0-50х0,01 мм, с вращающейся шкалой, линейная вспомогательная шкала, предназначены для определения линейных размеров деталей, расположения поверхностей и отклонения формы. Принцип действия индикаторов довольно прост: линейное перемещение стержня головки, который находится в непосредственном контакте с измеряемым предметом, преобразуется при помощи определенного типа механизма (рычажного, зубчатого, рычажно-зубчатого, пружинно-оптического или пружинного) в отклонение стрелки устройства. Все измерительные головки имеют собственное обозначение, которое зависит от основного механизма и указывается в маркировке.

Измерительные головки используются преимущественно в производственных и научно-изыскательных целях. Можно выделить основные типы данных приборов:

  • рычажно-зубчатая (ИГ), кинематическая цепь которой составлена из двух рычажных пар и зубчатой пары. Сам измерительный стержень изготавливается из нержавеющей стали, с глубоким арретированием, а головка характеризуется высокой степенью износостойкости. Производятся с ценой деления в 1 и 2 мкм;
  • пружинно-оптические или оптикаторы (П, ПР) – чувствительные и наиболее точные приборы, используемые при измерении линейных размеров и определения степени отклонения от заданной формы;
  • пружинная индикаторная головка, или микатор (ИПМ) – малогабаритный измерительный инструмент, характеризующийся присоединительным диаметром в 8 мм: выпускаются различные модификации с разной ценой деления и диапазоном измерений;
  • рычажно-пружинные или миникаторы (ИРПВ) – предназначены для определения степени выраженности отклонения от заданной формы, а также линейных размеров деталей/частей механизмов в труднодоступных местах. Присоединительный диаметр равен 4 мм. ИРПВ снабжены поворотным (в диапазоне 300) измерительным наконечником бокового действия. Как правило, головка комплектуется тремя вариантами наконечников с отличающимся диаметром сферы и длиной.

Особенности:

  • Вместо счетчика  числа оборотов оборудован линейной вспомогательной шкалой
  • Стрелка расположена эксцентрично 3,5 мм относительно оси штока
  • Прочный корпус с матовой хромировкой
  • Измерительный палец и шток нержавеющие, закаленные и доведены
  • Без переставляемых маркеров допуска
  • Шкала вращается для установкой на ноль
  • Заводской сертификат (СС) заказывается дополнительно
  • Включены в ГосРеестр средств измерений

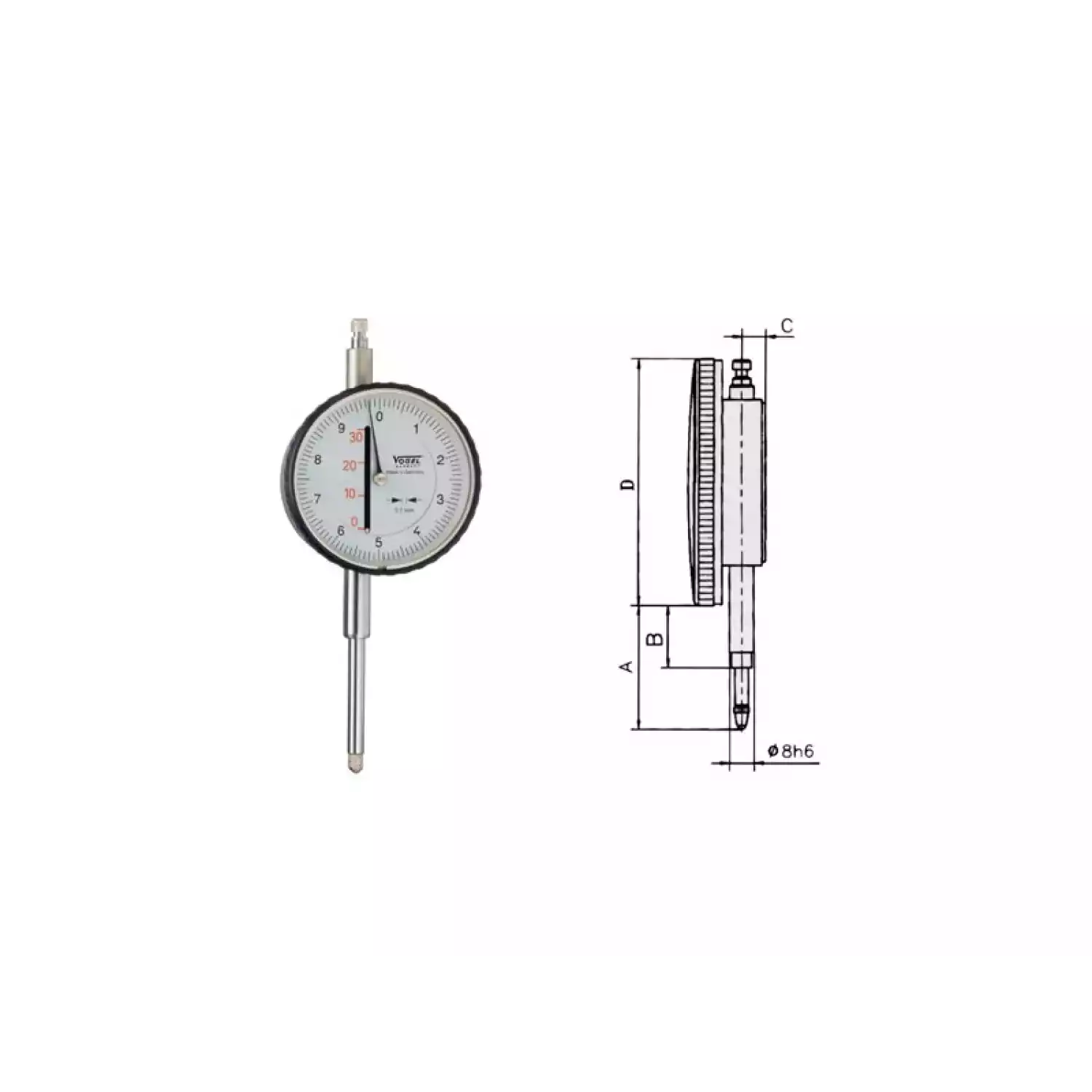

Технические характеристики:

Арт. №

Предел измерений мм

Цена деления мм

Защита от толчков

Ход штока за оборот мм

A мм

B мм

C мм

D мм

Вес кг

240030

0-30

0,1

да

10

60

18,5

7,5

58

0,32

240031

0-50

0,1

да

10

60

18,5

7,5

58

0,32



*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
