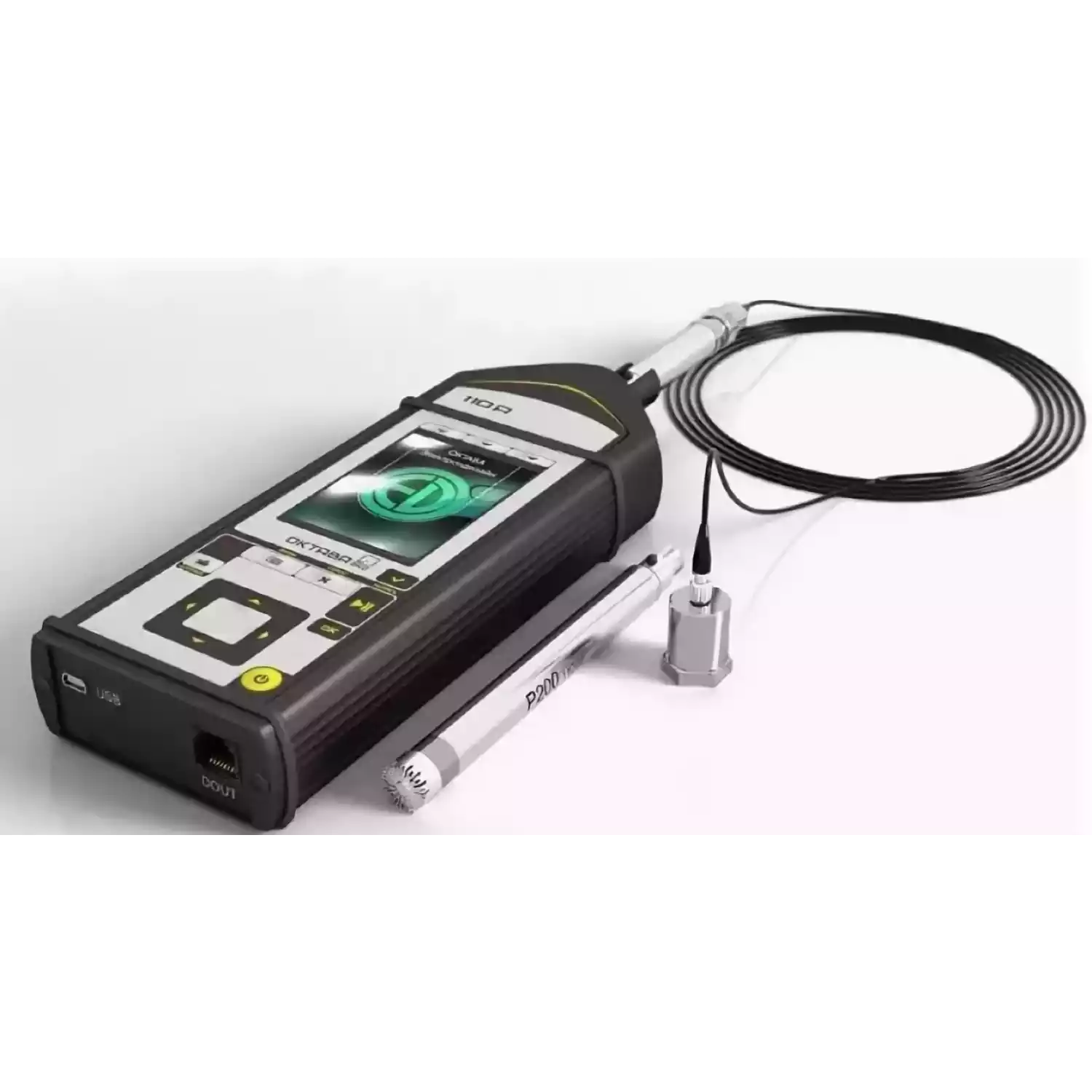

«ОКТАВА-110А-ЭКО» — это портативный одноканальный простой в обращении прибор для оперативных замеров шума, вибрации и инфразвука в полевых и лабораторных условиях.
«ОКТАВА-110А-ЭКО» обеспечивает прямое подключение измерительного микрофона (с поляризацией 200В или 0В) и датчиков вибрации (пьезоакселерометров активного (IEPE) и пассивного типа).
Прибор выполняет функции шумомера 1 класса (ГОСТ 17187, ГОСТ 53188.1, МЭК 61672-1), виброметра (ГОСТ ИСО 8041), анализатора спектров (МЭК 61260, класс 1).
По сравнению с мультипрограммной серией ЭКОФИЗИКА, матобеспечение данной модели максимально упрощено. В приборе «ОКТАВА-110А-ЭКО» отсутствует ряд инженерно-исследовательских и сервисных функций, реализованных в серии «ЭКОФИЗИКА». «ОКТАВА-110А-ЭКО» сконструирован так, чтобы максимально удобно проводить типовые замеры виброакустических факторов, характерные для санитарных исследований и контрольных технических испытаний.
«ОКТАВА-110А-ЭКО» позволяет сохранять результаты измерений в ручном и автоматическом режимах (Мультизапись).
Записанные результаты могут быть повторно вызваны на экран прибора или переданы в компьютер для дополнительной обработки и визуализации.
Технические характеристики прибора «ОКТАВА-110А-ЭКО»:
Режимы измерения:
- Режим 1-канального шумомера – акустического анализатора: ЭкоЗвук-110А.
- Режимы 1-канального виброметра: Общая вибрация, Локальная вибрация.
Характеристики измерителя в качестве шумомера:
- Удовлетворяемые стандарты: класс 1 по ГОСТ Р 53188.1-2008, ГОСТ 17187, МЭК 61672-1, МЭК 61012.
- Частотные характеристики: А, AU (МЭК 61012), С, Z, G (инфразвук), FI (инфразвук).
- Временные характеристики: S, F, I, Leq (LE), Пик
- Статистические параметры: Min, Max, гистограммы распределения уровней звука с коррекцией А и соответствующие процентили L1…L99.
- Частотный диапазон: 1,6 Гц … 20 кГц.
- Максимальные измеряемые УЗД: 140 дБ, 150 дБ, 160 дБ (в зависимости от типа микрофона)
- Линейный рабочий диапазон (при микрофоне 50 мВ/Па): 22 – 139 дБА; 25 – 139 дБС; 25 – 139 дБZ, 10 – 139 дБ (в октавных и третьоктавных полосах частот).
Характеристики измерителя в качестве виброметра:
- Удовлетворяемые стандарты: ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004,
- ГОСТ 31192.1-2004, ГОСТ 31191.1-2004, ГОСТ 31191.2-2004.
- Частотные характеристики: Wb, Wc, Wd, We, Wj, Wk, Wm, Wh, Fk, Fm, Fh;
- Временные характеристики: СКЗ «1с», «5с», «10с», Leq, VDV, Пик;
- Статистические параметры: Min, Max, гистограммы распределения корректированных виброускорений Wk, Wd, Wb, Wm, Wh и соответствующие процентили L1…L99;
- Линейный рабочий диапазон виброметра (с вибропреобразователем 10 мВ/мс-2): 60 – 174 дБ отн. 1 мкм/с2
Характеристики измерителя в качестве анализатора спектра с постоянной относительной шириной полосы
- Удовлетворяемые стандарты: Класс 1 по МЭК 61260.
- Фильтры: октавные (1 – 16000 Гц), 1/3-октавные (0,8 – 20000 Гц).
- Максимальное измеряемое входное напряжение: 28 В Пик-Пик (по входу MIC/HF).
- Линейный рабочий диапазон: не менее 101 дБ
Характеристики аналогового входа
Вход MIC
— Разъем Switchcraft 5 pin (TB-5M)
— Возможные присоединяемые первичные преобразователи:
А) Микрофоны с предусилителями Р200, Р110 и аналогичными
Б) ICP/IEPE датчики с адаптером 110А-IEPE
В) Прямой вход по напряжению
— Питание первичных преобразователей: +/-18В (биполярное), ток до 10 мА
— Частотный диапазон: 0,5 – 22500 Гц
— Диапазон входных напряжений: +/- 18 В (пик)
Характеристики цифровых портов:
D-OUT: гальванически развязанный цифровой порт; используется для выдачи потока данных (телеметрии оцифрованных временных форм или результатов вычислений) из сигнального процессора на внешние устройства.
Протокол: UART (асинхронный)
USB: — А) Внешнее питание ИБ ОКТАВА-110А-ЭКО; Б) Подключение внутренней энергонезависимой памяти ИБ ОКТАВА-110А-ЭКО к внешнему устройству (ПК, принтер).
Прочие характеристики
- Индикатор: OLED (320х240), цветной, диапазон рабочих температур от минус 10? С до +50 С.
- Клавиатура: пленочная.
- Память: > 2 ГБайт.
- Габариты и масса ИБ ОКТАВА-110А-ЭКО: 238 мм х 86 мм х 35 мм, 540 г
- Питание: 4 элемента типа АА (LR6)
Технические характеристики прибора Октава-110А-ЭКО в качестве виброметра
Базовая комплектация для работы в качестве виброметра
- Измерительно-индикаторный блок ИИБ-110А-ЭКО.
- Вибропреобразователь (по заказу: АР2082М, АР2038Р, АР2037-100, АР98).
- Адаптер 110А–IEPE.
Удовлетворяемые стандарты |
ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004, ГОСТ 31192.1-2004, ГОСТ 31191.1-2004, ГОСТ 31191.2-2004 |
Частотные коррекции |
Общая вибрация: Wd, Wk, Wm, Fk, Fm;
Локальная вибрация: Wh, Fh
|
Временные характеристики |
«1с», «5с», «10с» (текущие СКЗ по ГОСТ ИСО 8041), Leq (среднеквадратичное значение по ГОСТ ИСО 8041), Пик, VDV |
Измеряемые параметры |
Текущие, максимальные и минимальные среднеквадратичные уровни виброускорения, пиковые и эквивалентные уровни виброускорения, VDV, А(8), уровни виброускорения в октавных и третьоктавных полосах частот |
Уровень собственных шумов с закороченным эквивалентом |
Fk: не более 40 дБ отн.10-6 м/с2
Wk: не более 35 дБ отн.10-6 м/с2
|
Линейный рабочий диапазон измерений (с ВП АР2037 и аналогичным) |
Fk: 65 — 174 дБ отн.10-6 м/с2
Wk, Wh: 60 — 174 дБ отн.10-6 м/с2
|
Технические характеристики прибора Октава-110А-ЭКО в качестве анализатора спектра
Наборы фильтров |
Октавные и 1/3-октавные фильтры |
Удовлетворяемые стандарты |
класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260) |
Диапазоны фильтров при измерениях в реальном времени |
Режим «ЭкоЗвук-110А»: октавы 2-16000 Гц; 1/3-октавы 25-20000 Гц
Режим «ОбВиб-110А»: октавы 1-125 Гц, 1/3-октавы 0,8-160 Гц
Режим «ЛокВиб-110А»: октавы 8-1000 Гц, 1/3-октавы 6,3-1250 Гц
|
Линейный рабочий диапазон — октавных фильтров — третьоктавных фильтров 0,8-125 Гц — третьоктавных фильтров 25-20000 Гц |
102 дБ 110 дБ 104 дБ
|
Максимальный измеряемый уровень входного напряжения |
139 дБ отн. 1 мкВ |
Максимальный измеряемый уровень звукового давления (с микрофоном ВМК-205, МК-265) |
139 дБ отн. 20 мкПа |
Максимальное измеряемое виброускорение (при чувствительности вибропреобразователя 10 мВ/мс-2) |
179 дБ отн. 1 мкм/с2 |
Эксплуатационные характеристики прибора Октава-110А-ЭКО
Питание прибора |
от комплекта 4 аккумуляторов АА |
Энергопотребление |
максимально 500 мА |
Зарядка аккумуляторов |
от внешнего зарядного устройства |
Длительность автономной работы |
не менее 5 часов при неотрицательных температурах, не менее 1 часа при отрицательных температурах |
Аналоговый вход |
Разъем Switchcraft 5-pin |
Максимальное допустимое напряжение на входе |
±18 Впик |
Максимальное допустимое напряжение, приложенное через адаптер 110А–IEPE |
5 В СКЗ |
Напряжение поляризации микрофона |
0В, 200В |
Индикатор |
OLED (320х240), цветной, диапазон рабочих температур от минус 10° С до +50 С |
Память |
4 Гбайт, энергонезависимая |
Цифровые порты |
USB (Master&Slave); порт для подключения ИИБ к компьютеру в качестве съемного носителя и к иным внешним устройствам (например, принтеру);
DOUT (гальванически развязанный UART) – порт цифровой телеметрии
|
Диапазон рабочих температур окружающей среды |
от минус 10° С до +40 °С |
Относительная влажность |
до 90 % при +40 °С (без конденсата) |
Атмосферное давление |
от 86 кПа до 108 кПа (645-810 мм рт.ст.) |
Габаритные размеры ИИБ без предусилителя |
238 мм х 85 мм х 35 мм |
Масса прибора в собранном виде |
0,6 кг |
