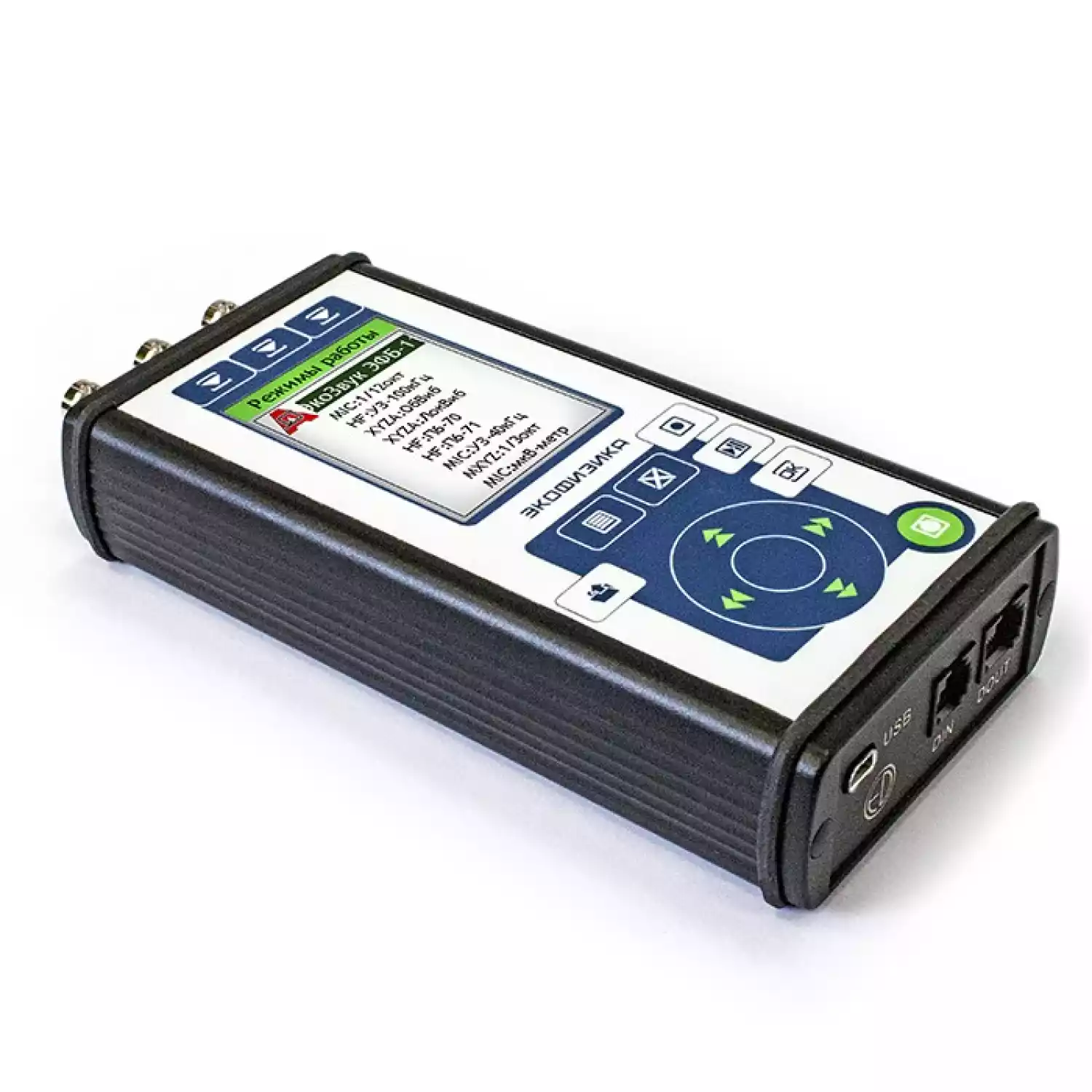

ЭКОФИЗИКА-110А Компакт (Белый) — Четырехканальный шумомер, виброметр, анализатор спектра

ЭКОФИЗИКА (Исполнение HF) Компакт — шумомер-виброметр с первичной поверкой предназначенный для:

измерения инфразвука в диапазоне от 1 Гц до 20 Гц;
измерения звука в диапазоне частот от 20 Гц до 12 500 Гц;
измерения ультразвука в диапазоне от 12 500 Гц до 40 000 Гц;
измерения общей вибрации одновременно по трём осям (X, Y, Z) в диапазоне 0,8 Гц — 160 Гц;
измерения локальной вибрации одновременно по трём осям (X, Y, Z) в диапазоне 6,3 Гц — 1250 Гц;
измерения шума и вибрации одновременно по четырём каналам;
измерения физических факторов (перменные и постоянные электромагнитные поля, световая среда, параметры микроклимата) при наличии цифровых датчиков.

Чётырехканальный шумомер-виброметр, анализатор спектра ЭКОФИЗИКА-110А (Исполнение HF). Комплект Белый Компакт предназначен для измерения уровней звука, инфразвука и ультразвука в диапазоне частот 1 — 40 000 Гц, а также для измерения общей и локальной вибрации по осям X, Y, Z одновременно.

ЭКОФИЗИКА комплект Белый Компакт является шумомером 1 класса по ГОСТ 17187, ГОСТ Р 53188.1 (МЭК 61672-1), виброметром по ГОСТ ИСО 8041.

Встроенные октавные и 1/3-октавные фильтры прибора удовлетворяют 1-му классу по ГОСТ 17168 и МЭК 61260.

Область применения шумомера-виброметра ЭКОФИЗИКА-110А Исполнение «HF:

Специальная оценка условий труда (СОУТ);
Производственный контроль
Санитарно-экологический контроль шума, вибрации, инфра- и ультразвука;
Измерение звуковой мощности;
Контроль вибрации зданий и строительных конструкций;
Измерение вибрационных характеристик машин;
Измерение импульсных процессов;
Экологический мониторинг;
Строительная акустика (в т.ч. измерение уровня звукоизоляции помещений);
Научные исследования.

Шумомер-виброметр «ЭКОФИЗИКА-110А Исполнение «HF». Комплект: «Белый Компакт» оснащается четырехканальным измерительным модулем и универсальным индикаторным блоком ЭКОФИЗИКА-D.

Измерительный модуль «HF» имеет четыре входных разъема типа BNC для подключения датчиков со встроенной электроникой (обозначены A, X, Y, Z)), микрофонный вход (MIC), а также TTL вход. В зависимости от режима измерений прибор использует от одного до четырех входных разъемов определенного типа.

Вибропреобразователи и иные датчики со встроенной электроникой типа IEPE (ICP-совместимые) могут подсоединяться ко входам A, X, Y, Z измерительного модуля напрямую, а к разъему MIC — с помощью адаптера 110A-IEPE.

Микрофонный вход MIC обеспечивает прямое подключение микрофонных предусилителей Р200, Р110, а также магнитной антенны П6-70 и электрической антенны П6-71.

Частотный диапазон измерений прибора ЭКОФИЗИКА-110А в исполнении «HF» ограничен частотой 400 кГц.

Расширение измерительных возможностей прибора может быть достигнуто за счет подключения дополнительных цифровых измерительных преобразователей (110-IEPE-3-DIN, П3-80-E, П3-80-EH500, Экотрема-1-DIN и др.).

ЭКОФИЗИКА-110А. Исполнение «HF» имеет следующие отличительные особенности:

возможности измерения по наличию встроенных измерительных модулей:
— Анализ-1-MF. Встроенный программный модуль 1-канального анализатора спектров (1/3-октавный анализ 6,3-1250 Гц, корректирующие фильтры Fh, Wh локальной вибрации);
— Анализ-1-HF. Встроенный программный модуль 1-канального анализатора спектров (1/3-октавный анализ 25-40000 Гц, корректирующие фильтры А, C);
— Анализ-1-LF. Встроенный программный модуль 1-канального анализатора спектров (1/3-октавный анализ 0,8-160 Гц, корректирующие фильтры Fk, Fm, Wb, Wd, Wk, Wm, G общей вибрации и инфразвука);
— Измерительный модуль ЭКОЗВУК;
— Измерительный модуль Общая и Локальная вибрация-1;
— Измерительный модуль Общая и Локальная вибрация-3-DIN;
— Измерительный модуль Электрическое поле 50;
— Измерительный модуль Магнитное поле 50;
— Измерительный модуль БПФ (Быстрое Преобразование Фурье);
одновременное измерение и сохранение в памяти всех параметров. Например, в режимах «ЭкоЗвук» (санитарно-экологические измерения звука и инфразвука), «Общая вибрация» и «Локальная вибрация» имеется три варианта автоматической записи: Мультизапись (оптимальна для краткосрочного мониторинга), «Мониторинг» (для многодневного мониторинга), «Запись сигнала» (регистрация исходных временных осциллограмм для последующей постобработки; причем постобработка записанных сигналов возможна как в самом приборе, так и на компьютере);
графический индикатор обеспечивает несколько вариантов представления измеряемых данных — от таблицы до графика и способен работать при температурах до -20 оС;
подсветка дисплея и подстройка контрастности позволяют использовать прибор в условиях как плохой, так и избыточной освещенности;
хорошая эргономика позволяет в полевых условиях держать и управлять прибором одной рукой;
металлический корпус предохраняет прибор от механических воздействий и обеспечивает долгий срок службы электроники;
модульный принцип комплектования позволяет заказывать, а впоследствии дооснащать прибор требуемыми режимами измерений;
мультиязычное меню;
обмен файлами данных с компьютером через USB порт;
собственная энергонезависимая память 2 Гб с возможностью подключения внешнего запоминающего устройства;
дополнительный цифровой порт для передачи данных или оцифрованных сигналов в компьютер в режиме реального времени;
дополнительное ПО превращает связку прибор-компьютер в мощную измерительную систему.

Технические характеристики «ЭКОФИЗИКА-110А Исполнение «HF». Комплект: Белый Компакт» в качестве шумомера:

Класс точности	1 по ГОСТ 17187-2010 (МЭК 61672-1), ГОСТ Р 53188.1, МЭК 61012
Частотные коррекции	A, C, Z, AU; G, FI (общий УЗД инфразвука)
Временные характеристики	F (быстро), S (медленно), I (импульс), Пик, Leq (эквивалентный уровень), LE (звуковая экспозиция)
Измеряемые параметры	текущие, максимальные, минимальные и эквивалентные уровни звука (A, C, Z) и звукового давления (FI, G, 1/1 и 1/3-октавные от 1,6 Гц до 20 кГц), пиковые уровни звука, уровни звуковой экспозиции, процентили L1…L99, гистограмма распределения
Уровень собственных шумов с микрофоном ВМК-205 (МК-265)	17,0 дБА; 22,0 дБС; 26,0 дБZ
Максимальные измеряемые уровни звукового давления	139,0 дБ (для ВМК-205, МК-265); 150 дБ (для МК233, М201); 160 дБ (для МК401, МК301)
Линейный рабочий диапазон (для микрофона ВМК-205, МК-265)	22 – 139 дБА, 27 – 139 дБС, 31 – 139 дБZ

Технические характеристики прибора «ЭКОФИЗИКА-110А Исполнение «HF». Комплект: Белый Компакт» в качестве виброметра:

Удовлетворяемые стандарты, показатели точности	ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004, ГОСТ 31192.1-2004, ГОСТ 31191.1-2004, ГОСТ 31191.2-2004
Режимы измерения виброметра	Общая вибрация, Локальная вибрация
Количество каналов	1-3 (определяется типом и количеством вибродатчиков и исполнением)
Тип вибропреобразователя	Пьезоакселерометры со встроенной электроникой IEPE (ICP-совместимые)
Измеряемые параметры	три компоненты корректированного ускорения, доза вибрации VDV, вибрационная экспозиция (общая вибрация), полное виброускорение (локальная вибрация), гистограммы распределения корректированных виброускорений и соответствующие процентили L1…L99
Частотные коррекции общей вибрации (измеряются одновременно)	Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm (измеряются одновременно); гистограммы распределений рассчитываются только для Wk, Wd, Wb, Wm
Частотные коррекции локальной вибрации (измеряются одновременно)	Wh, Fh (измеряются одновременно), гистограммы распределений рассчитываются только для Wh
Временные характеристики	СКЗ-1с, СКЗ-5с, СКЗ-10с, Leq (СКЗ за весь интервал измерений), Пик-1с, Пик-5 с, Пик-10с, Пик (пиковое значение за все время измерения), VDV
Линейный рабочий диапазон измерений виброускорения с вибропреобразователем АР2082М или АР2037-100, дБ отн. 1 мкм/с2	По входу MIC: 58 — 174 (Wm), 60-174 (Wk, Wb, Wc), 56-174 (Wd), 55-174 (We), 63-174 (Wj), 65-164 (Fk, Fm), 50-174 (Wh), 64-174 (Fh). По входам X, Y, Z: 59 — 164 (Wm), 60-164 (Wk), 58-164 (Wd), 62-164 (Wb, Wc), 55-164 (We), 65-164 (Wj), 68-164 (Fk, Fm), 50-164 (Wh), 64-164 (Fh)
Пределы основной относительной погрешности измерения виброускорения на опорной частоте	+/-0,3 дБ

Технические характеристики прибора «ЭКОФИЗИКА-110А Исполнение «HF» в качестве 1/n-октавного анализатора спектра:

Удовлетворяемые стандарты и показатели точности	Класс 1 по МЭК 61260
Наборы фильтров	октавные, 1/3-октавные фильтры, 1/12-октавные фильтры
Диапазон частот анализа в реальном времени для октавных фильтров	ОбВиб-Эко-1,-3: 1 Гц — 125 Гц ЛокВиб-Эко-1, -3: 8 Гц — 1000 Гц ЭкоЗвук: 2 Гц — 16 кГц
Диапазон частот анализа в реальном времени для 1/3-октавных фильтров	ОбВиб-Эко-1,-3; Анализ-1(3)-LF: 0,8 — 160 Гц ЛокВиб-Эко-1,-3; Анализ-1(3)-MF: 6,3 — 1250 Гц Анализ-4-EF: 0,8 — 10000 Гц ЭкоЗвук: 1,6 — 20000 Гц Ультразвук-40к: 25 — 40000 Гц Анализ-4-HF: 25-40000 Гц (MIC), 25-10000 Гц (X,Y,Z) Ультразвук-100к: 25 Гц — 100 кГц
Диапазон частот анализа в реальном времени для 1/12-октавных фильтров	Анализ 1/12: 102 — 9800 Гц
Линейный рабочий диапазон октавных фильтров	102 дБ
Линейный рабочий диапазон 1/3-октавных фильтров	в диапазоне 0,8 — 125 Гц: 110 дБ в диапазоне 25 — 40000 Гц: 104 дБ в диапазоне 25 Гц — 100 кГц: 100 дБ
Линейный рабочий диапазон 1/12-октавных фильтров	109 дБ
Максимальное измеряемое входное напряжение	MIC: 139 дБ отн. 1 мкВ X, Y, Z: 125 дБ отн. 1 мкВ

Технические характеристики прибора «ЭКОФИЗИКА-110А Исполнение HF. Комплект: Белый Компакт» в качестве узкополосного анализатора спектра:

Измеряемые параметры:

Среднеквадратичные значения уровня напряжения в полосах селекции сигналов в диапазоне частот от 2 Гц до 45 000 Гц (режим «Микровольтметр») и до 500 кГц (режим «Селективный вольтметр»);
Узкополосные спектры сигналов в диапазоне частот от 2 Гц до 37,5 кГц (режимы «Микровольтметр», «БПФ-1»);
Среднеквадратичные и максимальные значения напряжения в 27 полосах в диапазоне от 25 Гц до 675 Гц (П6-70-H400, -H300; П6-71-Е400, П6-71-E300);
Среднеквадратичные и максимальные значения напряжения в полосах 30-300 Гц, 300 – 3000 Гц, 3 – 30 кГц, 30-300 кГц, 10 кГц – 30 кГц; 5 – 2000 Гц, 2 кГц – 400 кГц (с(П6-70-H400, -H300; П6-71-Е400, П6-71-E300).

Параметры узкополосного полосового анализа (режимы «Микровольтметр», «Селективный вольтметр»):

Ширина селективной полосы BW (по уровню -3 дБ): выбирается вручную из набора: 1; 1,5; 2,2; 3,3; 4,7; 6,8; 10; 15; 22; 33; 47; 68; 100 Гц;
Одновременно измеряются значения в 5 соседних полосах, центральные частоты которых отличаются на величину 2·BW Гц;
Автоматическая подстройка центральной частоты фильтра: в пределах ±BW/2 Гц;
Пределы погрешности определения среднеквадратичного значения;
в диапазоне 2 Гц – 10 Гц: не более 3%;
в диапазоне 10 Гц – 10 кГц: не более 1,5%;
в диапазоне 10 кГц – 45 кГц: не более 2%;
в диапазоне 45 кГц – 500 кГц (исполнение HF): не более 5%.
Диапазон измерений на опорной частоте (1000 Гц): 140 дБ.
Верхний предел входных напряжений (на опорной частоте): 28 Впик-пик.

Параметры Быстрого преобразования Фурье (режимы «Микровольтметр», «БПФ-1»):

Количество точек в окне анализа: 1024;
Объем выборки (в зависимости от диапазона анализа): от 375 до 96000;
Количество усреднений (в зависимости от диапазона анализа): от 1 до 256;
Количество линий БПФ, выводимых на индикатор: 200;
Величина перекрытия окон БПФ: 87%;
Диапазон ZOOM: от 4 до 32;
Усреднение: линейное, линейное с накоплением;
Временное окно: модифицированное Flap-Top (ISO 18431);
Диапазон частот: 1 Гц — 48 кГц.

Полосовые фильтры для анализа электрических и магнитных полей антеннами П6-70 и П6-71:

H-фильтры;
Фильтры H25, H50, H75 … H675;
Фильтр H5-2000;
Фильтр H5-2000 с режекторным фильтром 45-55 Гц (РЕЖ:50 Гц);
Фильтр H10-30k;
Фильтр H2-400k (для исполнения HF);
Декадные фильтры;
30-300 Гц;
300 – 3000 Гц;
3 – 30 кГц;
30-300 кГц (исполнение HF).

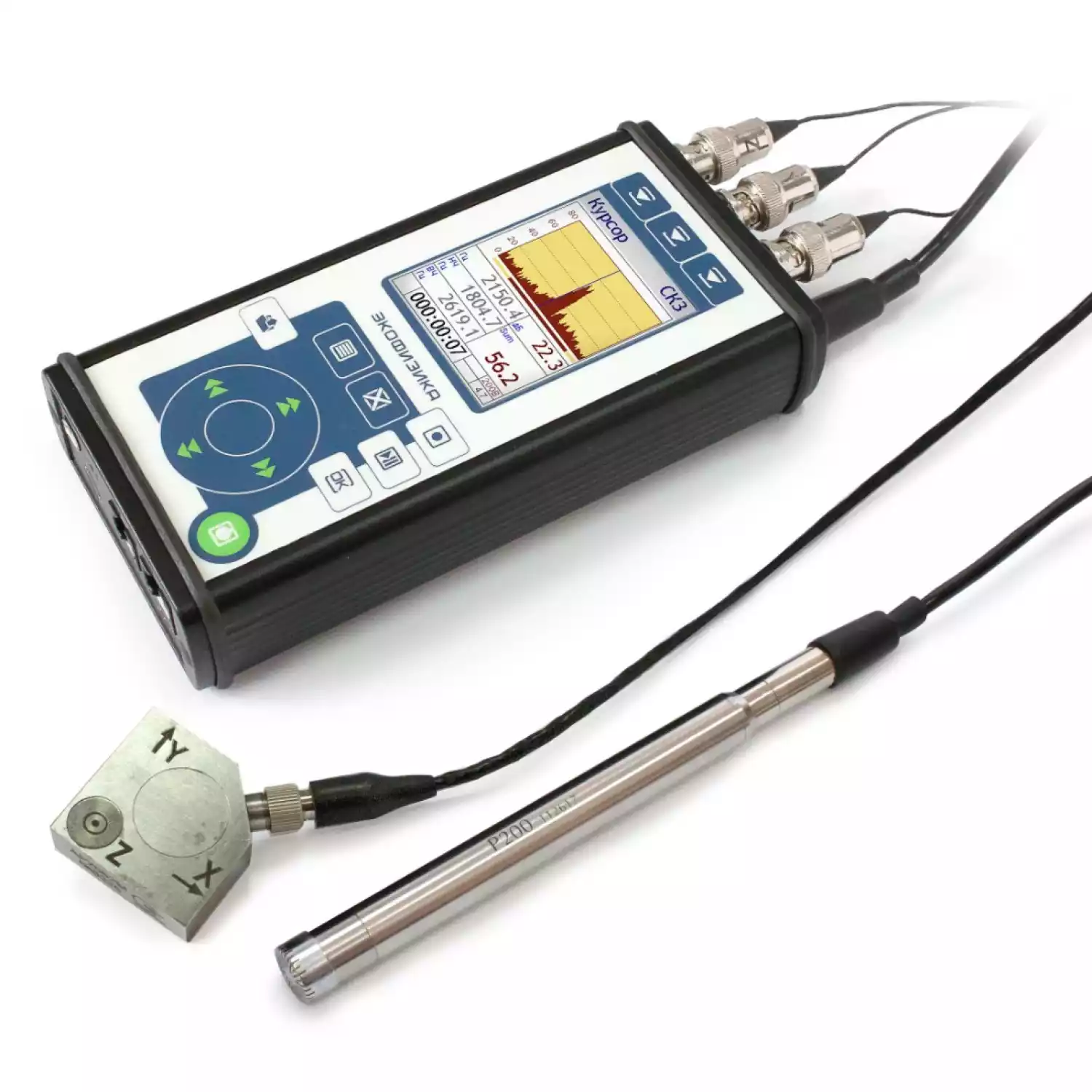

Базовый комплект поставки «ЭКОФИЗИКА-110А Исполнение «HF». Комплект: Белый Компакт»:

Индикаторный блок ЭКОФИЗИКА-110А-HF с четырьмя входами BNC (ICP/IEPE), высокочастотным микрофонным входом (до 500 кГц) и тахометрическим входом;
Набор измерительно-программных модулей «Инженерная виброакустика ЭФБ-HF» (предназначен для общетехнических измерений шума и вибрации, в т.ч. исследования вибрации механизмов и машин);
Набор измерительно-программных модулей «Санитарная виброакустика ЭФБ-HF» (предназначен для санитарно-гигиенических измерений, в т.ч. для специальной оценки условий труда и производственного контроля);
Набор измерительно-программных модулей «Цифровые измерители DIN» (предназначен для подключения цифровых датчиков физических факторов);
Предусилитель микрофонный Р200*;
Микрофон свободного поля МК-233. Звук, инфразвук, ультразвук от 30 дБА. 14 мВ/Па, 1 Гц…40 кГц (по умолчанию);

или

Микрофон свободного поля МК-265. Звук, инфразвук от 20 дБА (коммунальные шумы), 50 мВ/Па, 1…20 кГц (альтернатива);

или

Микрофон свободного поля МК-401. Звук,ультразвук, 1 мВ/Па, 20 Гц…70 кГц (альтернатива);
3-х компонентный вибродатчик ICP/IEPE, 100 мВ/g;
Сумка наплечная-кофр СТАНДАРТ-ES;
Комплект аккумуляторов;
Зарядное устройство с дополнительным комплектом аккумуляторов и сетевым блоком питания;
Руководство по эксплуатации с формуляром и документом о поверке.

Для измерения вибрации обязательно использование комплекта адаптеров для измерения общей и локальной вибрации KIT-MA (поставляется по дополнительному заказу).

Рекомендуемый акустический калибратор: CAL 200, АК-1000 (поставляется дополнительно, в базовый комплекте поставки не входит);

В дальнейшем имеется возможность доукомплектации данного измерителя различными модулями для измерения параметров световой среды, микроклимата , переменных электромагнитных полей, в т.ч. 50 Гц и постоянных электрических и магнитных (геомагнитных) полей!!! (Смотри вкладку «Дополнительные опции»)
