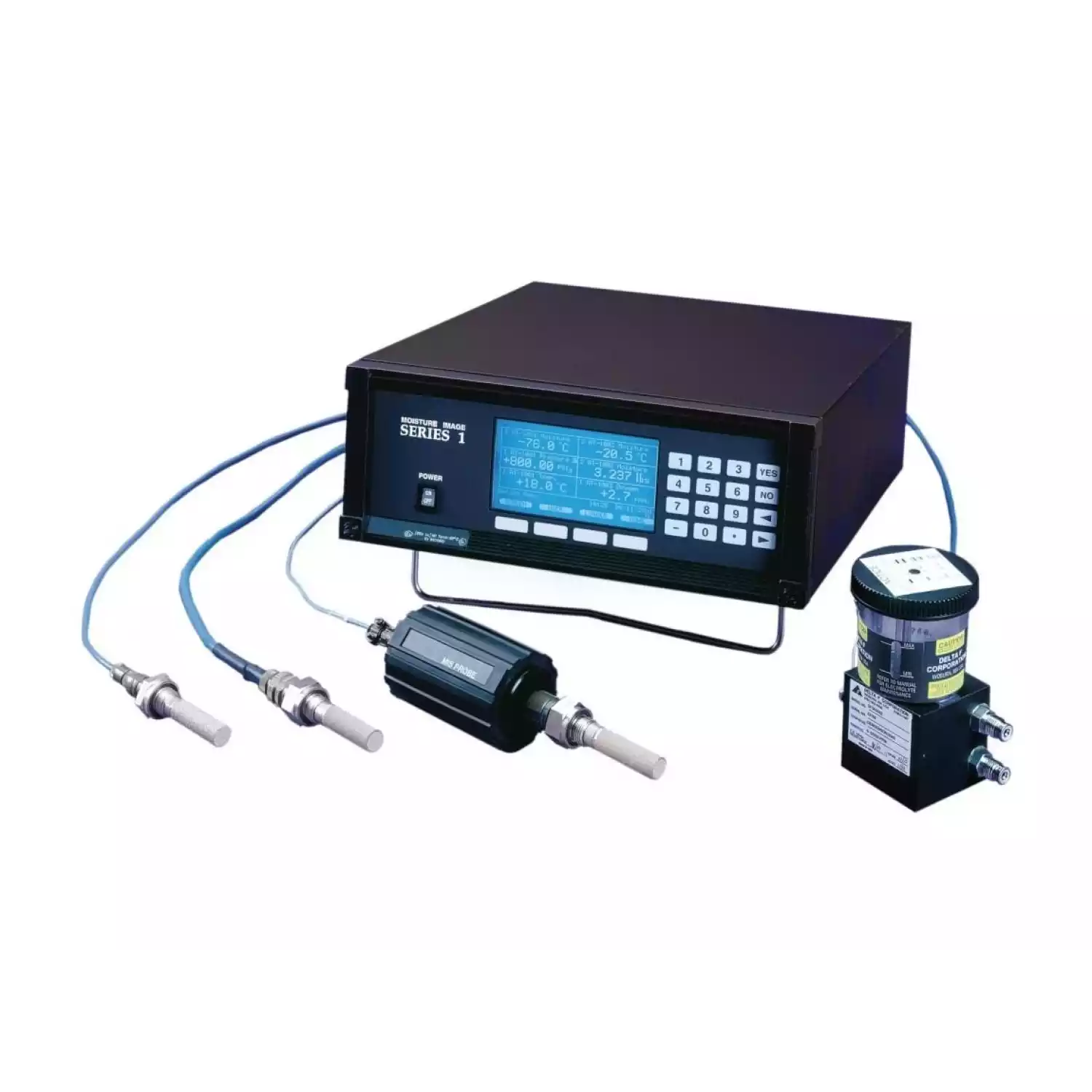

Влагомер Moisture Image Series

Тип оборудования: Влагомер

Производитель: GESensingEMEA(Panametrics), Ирландия

Серия: Moisture Image Series

Модель: Moisture Image Series 1

Описание: прибор для измерения влажности, давления и температуры жидкостей и газов, измерения концентрации кислорода в газах

Гарантия: 12 месяцев

Назначение прибора: Влагомер Moisture Image Series 1 предназначен для измерения влажности, давления и температуры жидкостей и газов, измерения концентрации кислорода в газах

Технические характеристики влагомера Moisture Image Series 1:

Электронный блок
Входы

Влажность

От 1 до 6 каналов

Температура

От 1 до 6 каналов

Давление

От 1 до 6 каналов

Концентрация кислорода

От 1 до 6 каналов

Дополнительные входы

2 на установленный канал; возможно использование устройств с выходом 0/4-20 мА и 0-4 В, таких как анализаторы кислорода, кондуктометрические анализаторы, расходомеры, датчики давления и температуры и т.д.

Безопасность
Встроенные предохранители обеспечивают безопасность всех входов, включая дополнительные.

Аналоговые выходы

2 на канал; встроенная оптическая развязка; 10-битовое (0,1 %) разрешение.
Стандартные переключаемые выходы

0-2 В, минимальное сопротивление нагрузки 10 КОм.
0-20 мА, максимальное сопротивление нагрузки при последовательном соединении 400 Ом.
4-20 мА, максимальное сопротивление нагрузки при последовательном соединении 400 Ом.

Каждый выход соответствует одному из параметров данного канала, начало диапазона и его верхний предел устанавливается программным путем при настройке прибора и соответствующего датчика.

Цифровые выходы

Последовательный порт R232; информация передается в ASCII кодах со скоростью 300, 1200, 2400 или 9600 бод.
Разрешающая способность аналого-цифрового преобразователя

16 битовое (0,0015 %) с MISP.
12 битовое (0,025 %) со стандартными датчиками.

Обновление данных

Минимальное время обновления данных 0,5 сек, и оно зависит от конфигурации прибора и режимов измерения; последовательный опрос каналов.
Программное обеспечение для снижения времени запаздывания
Стандартное

Запись данных

До 12 параметров одновременно; сохранение в ОЗУ с питанием от аккумуляторной батареи (64 Кб); длина выборки зависит от количества измерений и периода дискретизации.

Программное обеспечение к компьютеру

Заказывается дополнительно

Реле сигнализации

2 дополнительных реле Form С на канал; номинальный ток 2 А при 28 В переменного или постоянного тока.
Стандартное реле или геркон, настроенные на верхний и нижний уровень сигнализации для каждого канала; настройка на любой уровень внутри заданных границ.
Погрешность установки уровня сигнализации
±0,1°С по температуре точки росы.

Дисплей

ЖК-дисплей для текстовой и графической информации с подсветкой.

Возможности дисплея

Представление информации по 6 каналам/параметрам в разных сочетаниях одновременно в текстовом и/или графическом форматах.

Питание

Универсальный источник питания автоматически подстраивается под характеристики сети от 90 до 260 В, 50/60 Гц.

Температура
Эксплуатации
• От 0° до 60°С.

Хранения
• От -30° до +70°С.

Запись данных

Данные по калибровке влажности, температуры и давления, записанные в ОЗУ с питанием от аккумуляторных батарей.

Самокалибровка

Осуществляется при включении прибора и через интервалы времени, установленные пользователем.

Время выхода прибора на режим после включения

5 мин. для выхода на регламентируемую точность.

Исполнение

Каркасное (под стойку).
Настольное.
Щитовое.
NEMA-4 - защищенный от атмосферных воздействий.
NEMA-7 - взрывобезопасный.

Размеры (высота х ширина х длина)

Монтаж в стойку: 1326 мм х 4826 мм х 4255 мм.
Монтаж настольный: 1326 мм х 35,31 мм х 4255 мм.
Монтаж щитовой: 2096 мм х 4191 мм х 4255 мм.

Измерение влажности

Тип датчика
Датчик с тонкопленочным первичным преобразователем из оксида алюминия.

Совместимость датчика влажности

Совместим со всеми датчиками на основе оксида алюминия фирмы Panametrics.

Соответствие нормам

Калибровка всех датчиков влажности в соответствии с нормами NIST.

Температура точки росы/замерзания

Полный возможный диапазон калибровки от 60 до -110°С.

Возможные диапазоны калибровки

Стандартный
От 20 до -80°С с данными до -110°С.
Сверхнизкий
От -50 до -110°С.
Расширенно-высокий
От 60 до -80°С с данными до -110°С.

Погрешность

±2°С от 60 до -65°С.
±3°С от -66 до -110°С.

Воспроизводимость

±0,5°С от 60 до -65°С.

Диапазоны измерения

От 0 до 500 ppbv.
От 0 до 10.000 ppmv на 4-х поддиапазонах.
От 0 до 25 % на 3-х поддиапазонах.

Погрешность

±1 % от диапазона измерения (в пределах > от 0 до 2,5 ppmv).
±5 % от диапазона измерения (в пределах < от 0 до 2,5 ppmv).

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
