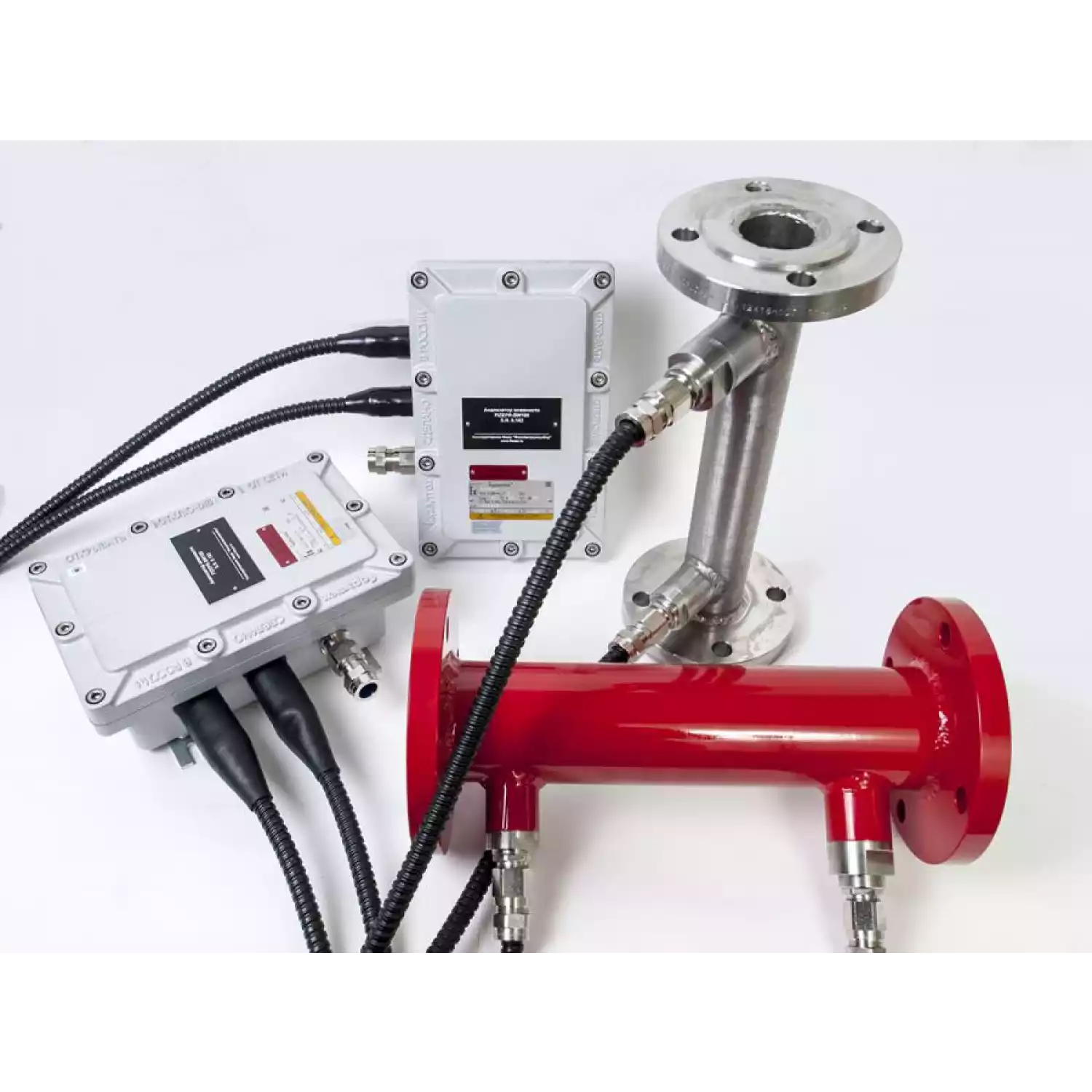

Влагомер FIZEPR-SW100.20 предназначен для измерения влажности жидких материалов, таких как мазут, масло, нефть, спирт и т.п. Прибор состоит из электронного блока и датчика.

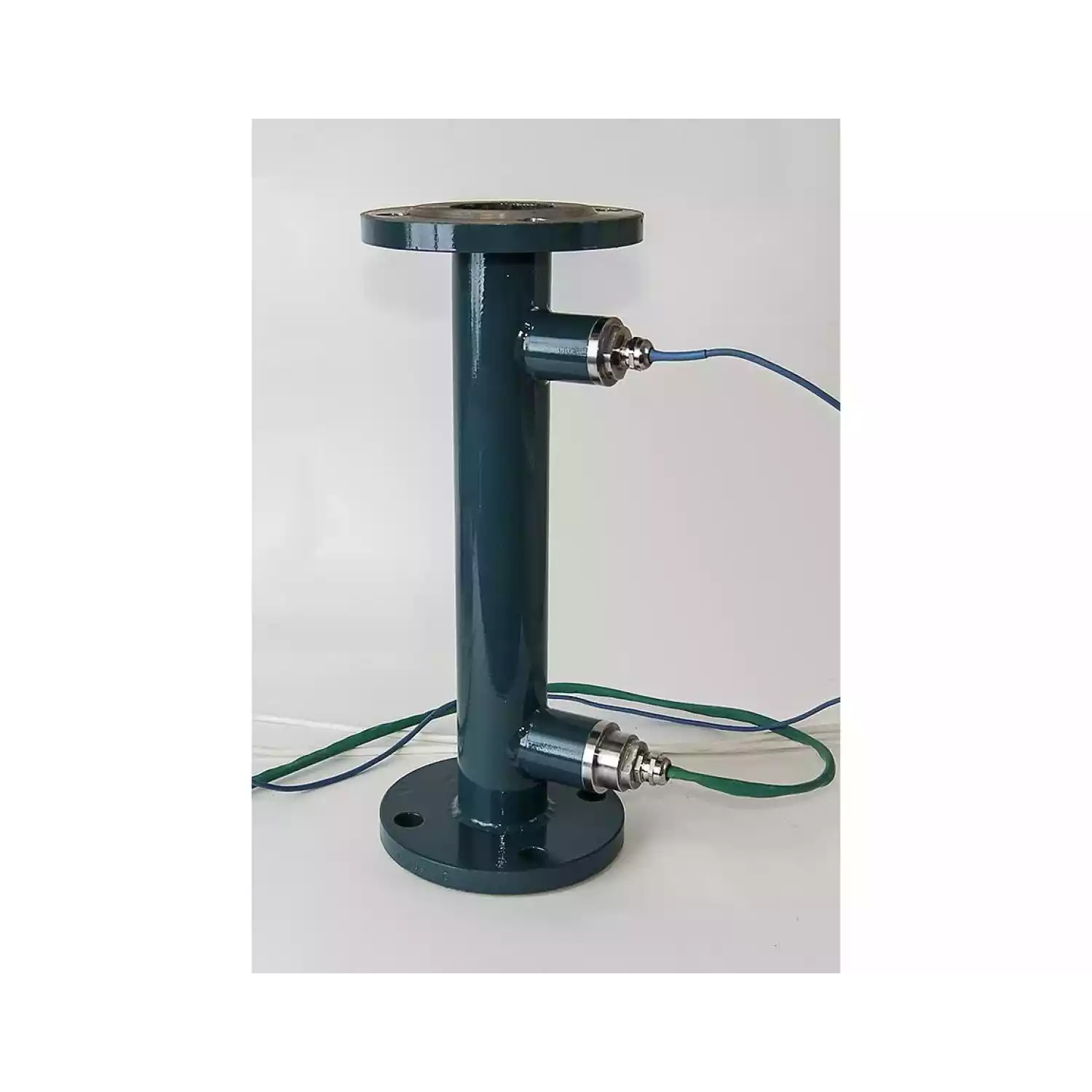

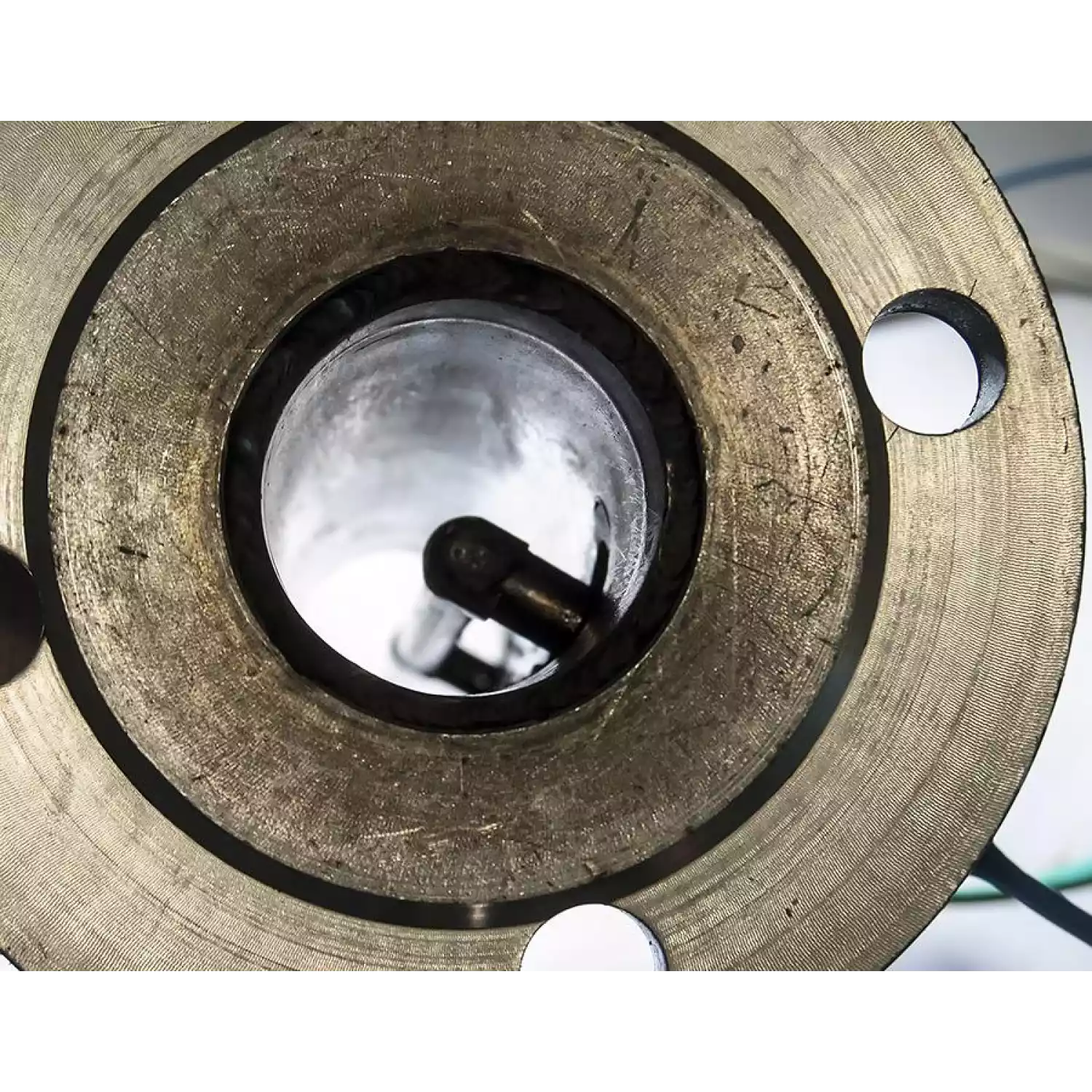

Датчик выполнен в виде секции трубы с фланцами, материал – сталь 12Х18Н10Т. Внутри трубы установлен зонд - пруток П-образной формы, выполненный из нержавеющей стали той же марки.
Зонд прибора контроля влажности снабжен термопарой, обеспечивающей контроль температуры измеряемой среды.
Длина секции трубы вместе с фланцами – 400 мм. Влагомер выпускается в нескольких вариантах, различающихся условным проходом: Dу50 и Dу80, и допустимым давлением: Pу1,6 (16 ат); Ру2,5 (25 ат); Ру4,0 (40 ат); Ру6,3 (63 ат) и Ру10,0 (100 ат).
Длина, диаметр, номинальное давление, типы фланцев, рабочая температура и другие параметры анализатора влажности могут быть скорректированы под требования заказчика.
Датчик влагомера жидких материалов имеет ряд преимуществ:

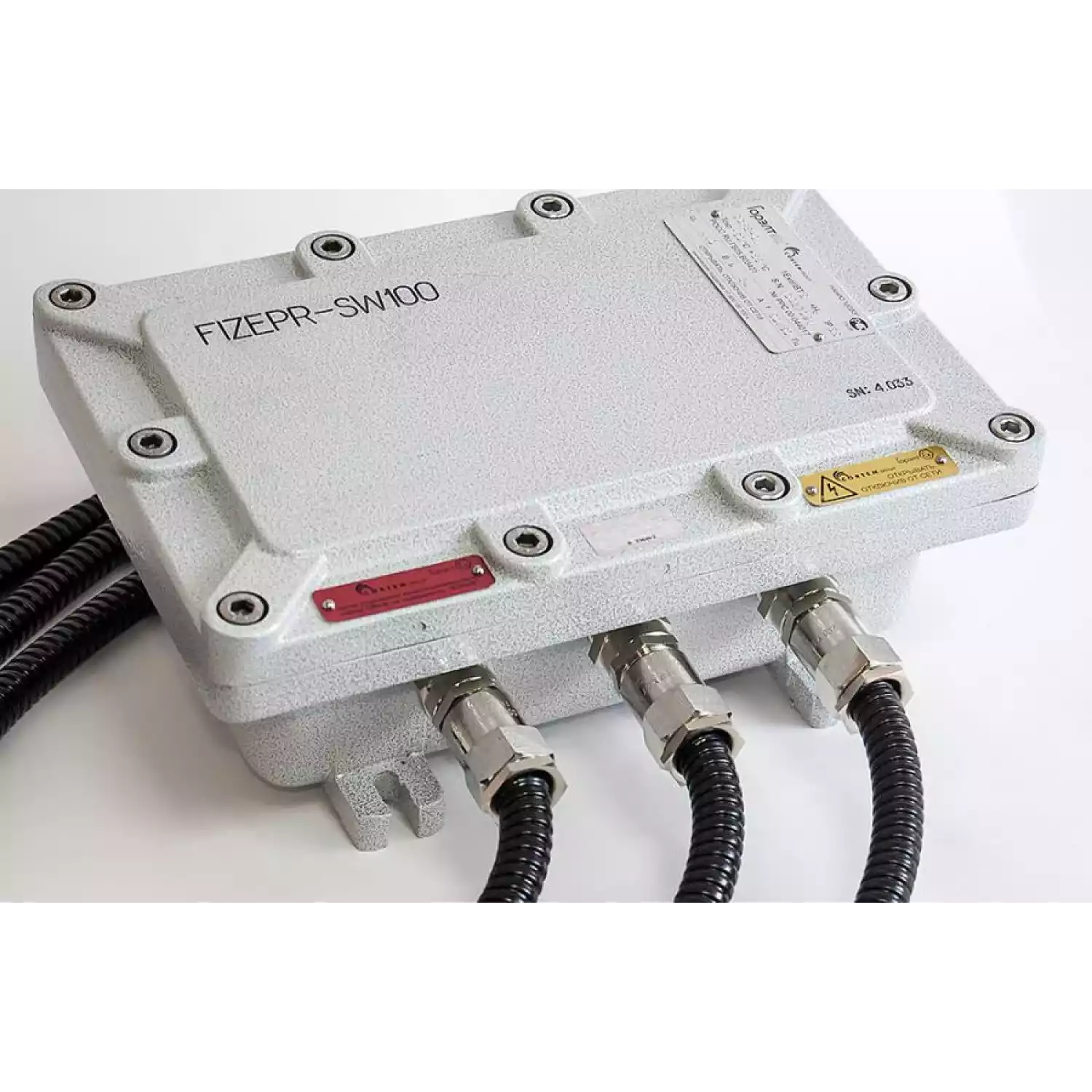

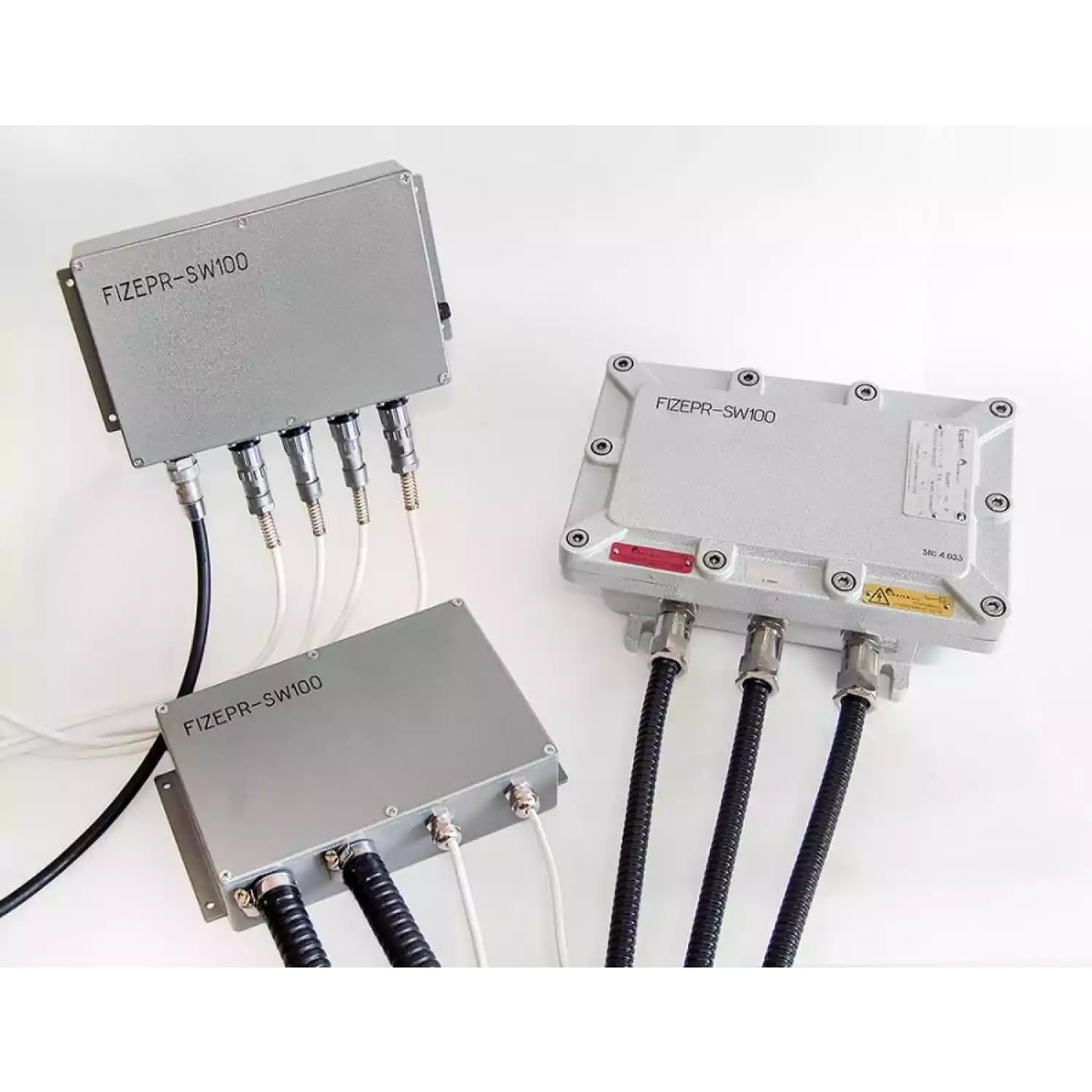

Прибор контроля влажности может комплектоваться электронным блоком как общепромышленного исполнения, так и выполненным во взрывозащищенном сертифицированном корпусе 1ExdIIBT5, IP66.

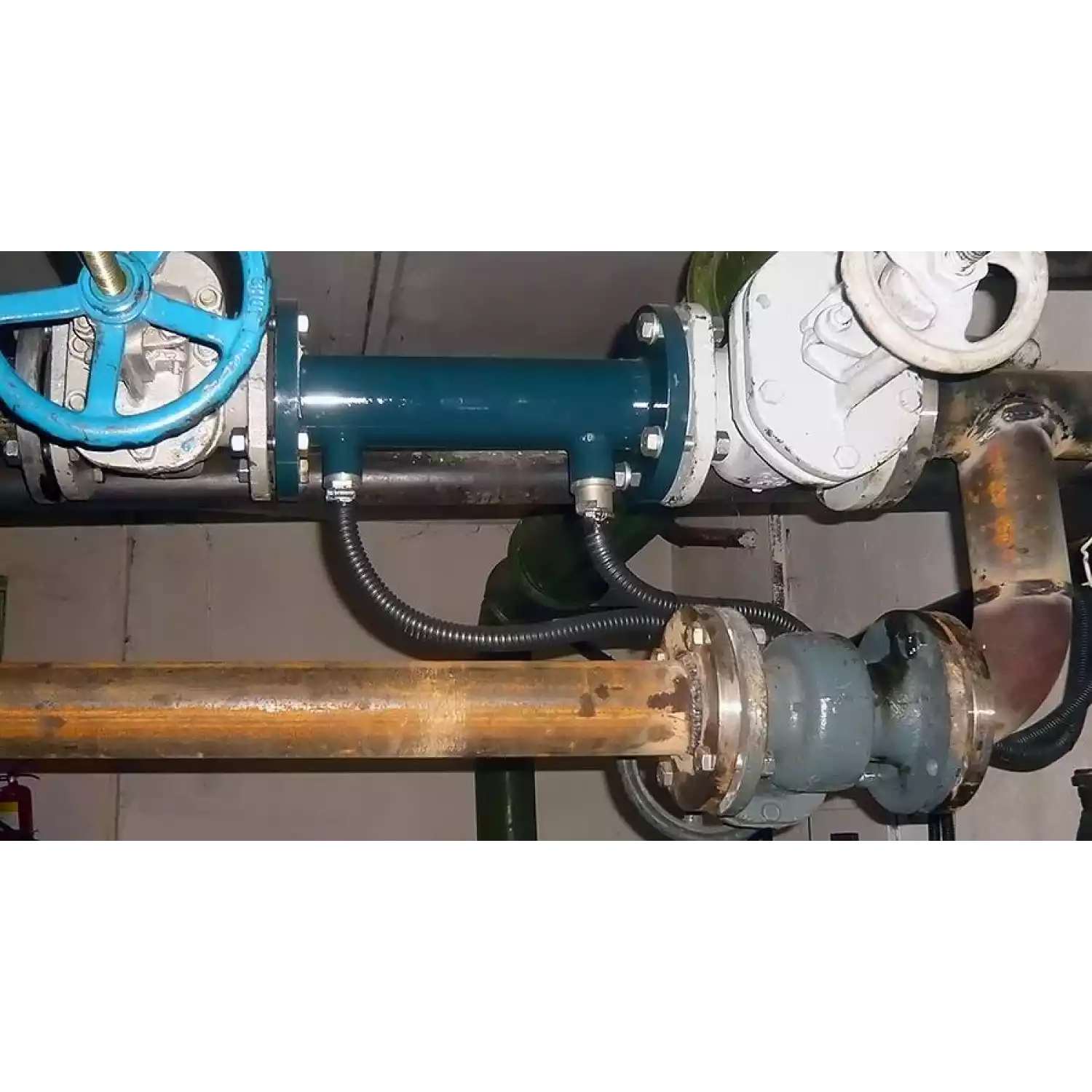

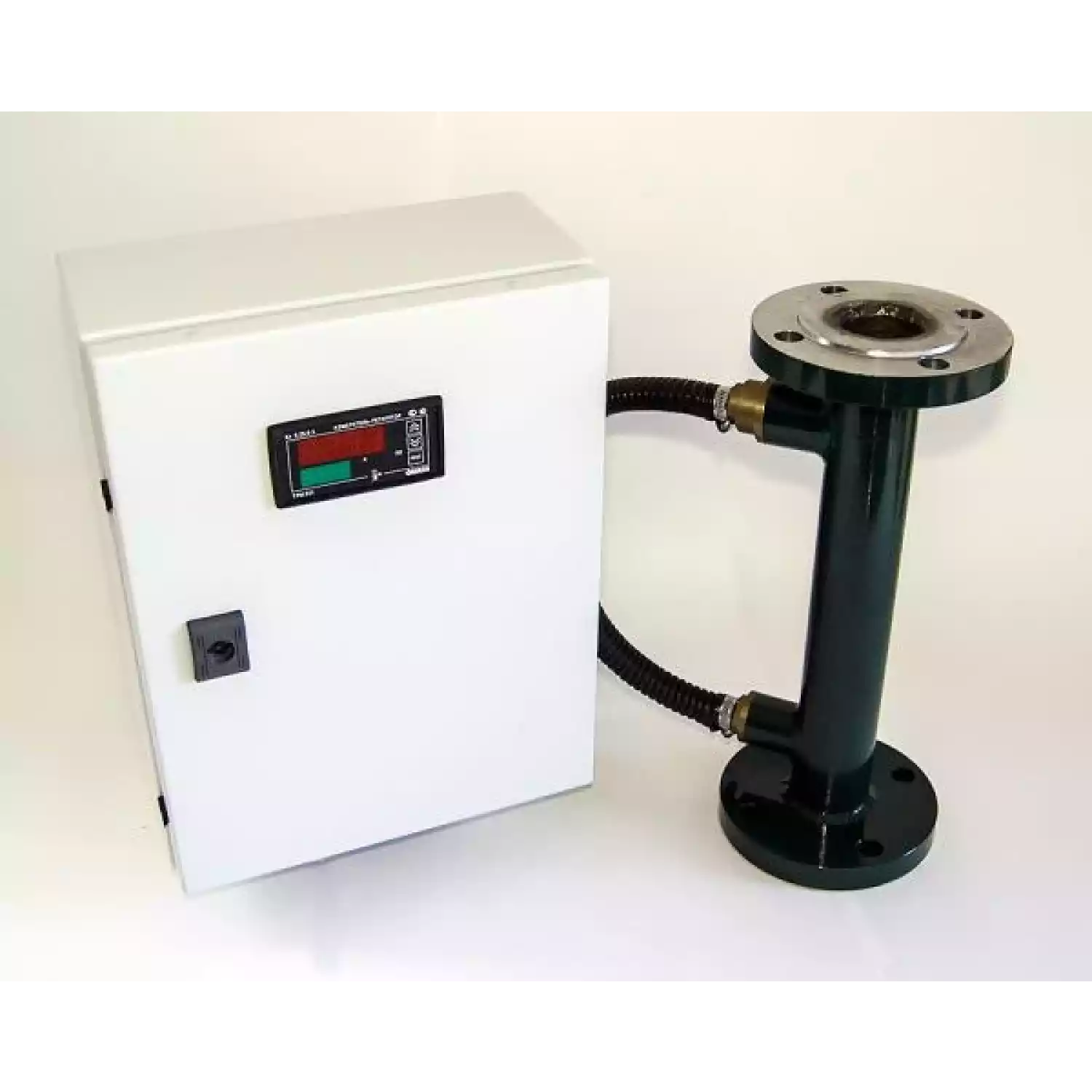

Влагомеры жидких материалов эксплуатируются в котельных в системах дозирования воды и диспергирования водомазутной эмульсии. Для управления клапанами, регулирующими подачу воды, в состав поставки может быть включен шкаф управления.
Влагомер для любых технологических процессов
Применение нержавеющей стали и керамических прокладок обеспечивает коррозионную стойкость и допускает возможность использования анализатора влагосодержания в трубопроводах с жидкостями, имеющими температуру до 145 °С.
Интеграция в системы АСУТП
Влагомер жидких материалов имеет блок обработки с интерфейсами RS232/RS485, что позволяет без дополнительных затрат включать прибор контроля влажности жидкостей в состав автоматических систем упраления. В комплекте поставки влагомера имеется программное обеспечение для Windows.
| № п/п | Наименование параметра | Значение |
| 1 | Диапазон измерения влажности (отношение массы воды, содержащейся в смеси, к массе смеси) | 0…100% |
| 2 | Абсолютная погрешность измерения влажности:
|
0,03% |
| 3 | Диапазон измерения диэлектрической проницаемости | 1…100 |
| 4 | Диапазон рабочих температур эксплуатации датчика
|
-20…120°С -20…145°С |
| 5 | Измерительный диапазон калибровки датчика | 5…80°С (см. примечание) |
| 6 | Диапазон рабочих температур эксплуатации электронного блока | -20…80°С |
| 7 | Период измерения | 1сек |
| 8 | Выходной интерфейс
|
RS485 Modbus RTU 4 – 20мА |
| 9 | Напряжение питания электронного блока:
|
24В 18...36В |
| 10 | Потребляемый ток, не более | 200мА |
| 11 | Степень защиты оболочки электронного блока (взрывозащищенный вариант) от проникновения пыли и влаги | группа IP66 по ГОСТ 14254-96 |
| 12 | Степень защиты оболочки датчика от проникновения пыли и влаги | группа IP67 по ГОСТ 14254-96 |
| 13 | Длина кабеля связи между датчиком и электронным блоком | 2…4м (уточняется при заказе) |
| 14 | Максимальная допустимая длина кабеля передачи цифрового сигнала RS485 от электронного блока к внешнему устройству управления (контроллеру, компьютеру), не менее |
1000м |
| 15 | Максимальная допустимая длина кабеля передачи аналогового сигнала 4-20мА от электронного блока к внешнему устройству индикации (измерителю-регулятору), не менее |
100м |
* Примечание: С помощью входящего в комплект поставки программного обеспечения по методике, изложенной в РЭ, пользователь может самостоятельно скорректировать калибровку измерителя, в том числе произвести калибровку и на температурах до 140°С.
Вариант исполнения А: Измеритель влажности «FIZEPR-SW100» ВИГТ.415210.100-20.05 (Dу50, Ру2,5)
| № поз. | Наименование изделия | Кол-во |
| 1 | Электронный блок ВИГТ.415210.101-01 (во взрывозащищенном корпусе) |
1 шт. |
| 2 | Датчик ВИГТ.415210.201-05 (Dу50) | 1 шт. |
| 3 | Техническое описание и руководство по эксплуатации ВИГТ.415210.100РЭ |
1 шт. |
| 4 | Паспорт ВИГТ.415210.100ПС | 1 шт. |
| 5 | Фланец плоский 1-50-25 ГОСТ12820-80 Ст.20 | 2 шт. |
| 6 | Диск с программным обеспечением | 1 шт. |
