Акустический томограф Каскад-3

Цена: по запросу

Артикул: 2282

Производитель:

Синхронный регистратор акустических сигналов «Акустический томограф «Каскад-3»- новая улучшенная версия акустического томографа, обеспечивающая синхронную запись акустических сигналов по двум каналам. Полностью отечественная разработка.

В отличие от обычных корреляционных течеискателей синхронный регистратор акустических сигналов «Акустический томограф «Каскад-3» обладает не одной, а двумя функциями:

• при совместном использовании с ПО "Акустическая томография- Каскад" для диагностики трубопроводов горячего и холодного водоснабжения;
• при совместном использовании с ПО "Течь" как высокочувствительный корреляционный течеискатель.

При разработке прибора учтены недостатки и пожелания пользователей предыдущих моделей , а именно:

• уменьшены габариты всех блоков;
• разработаны новые датчики повышенной чувствительности и улучшенно соотношение сигнал-шум;
• повышена надежность эксплуатации комплекта.

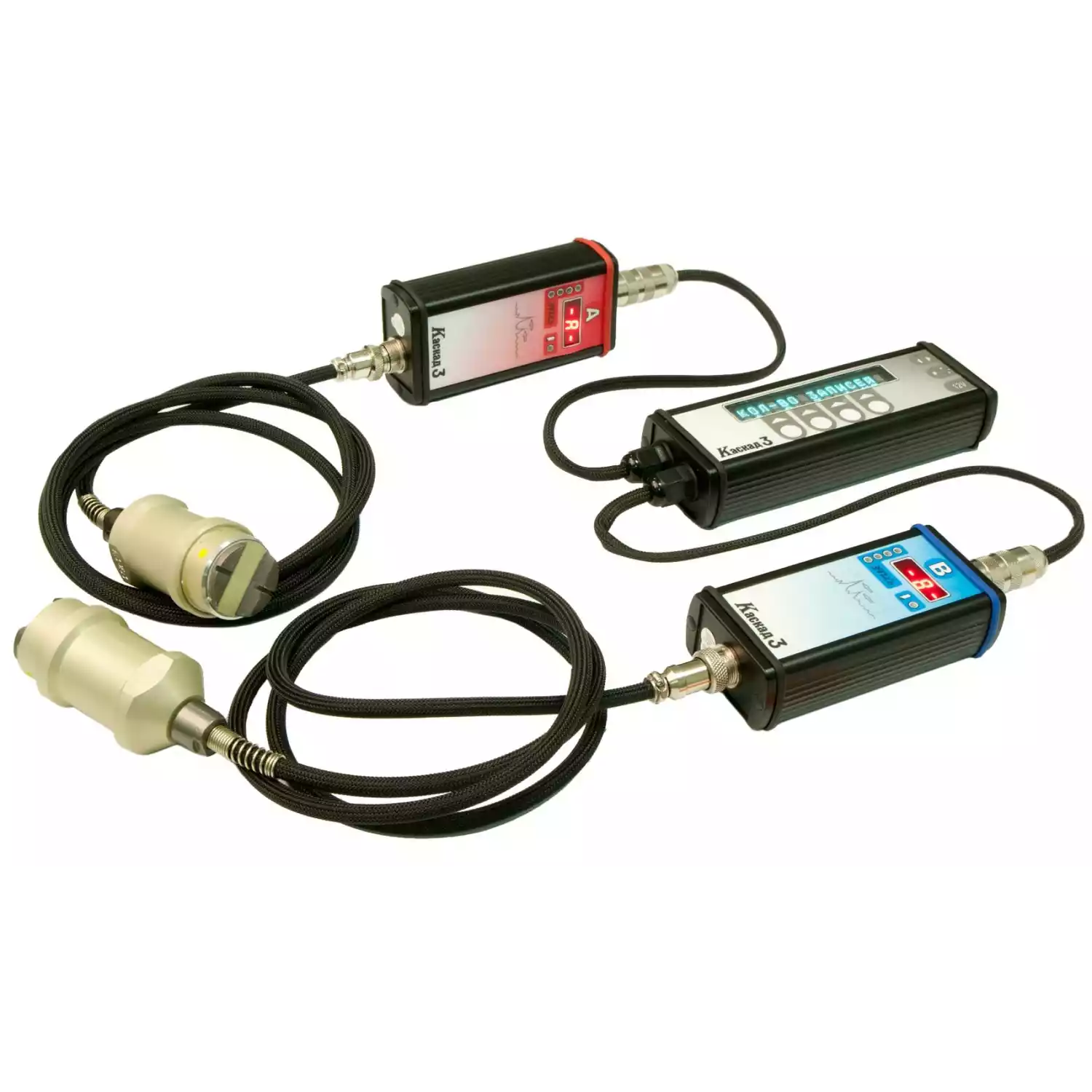

Акустический течеискатель состоит из трех блоков:

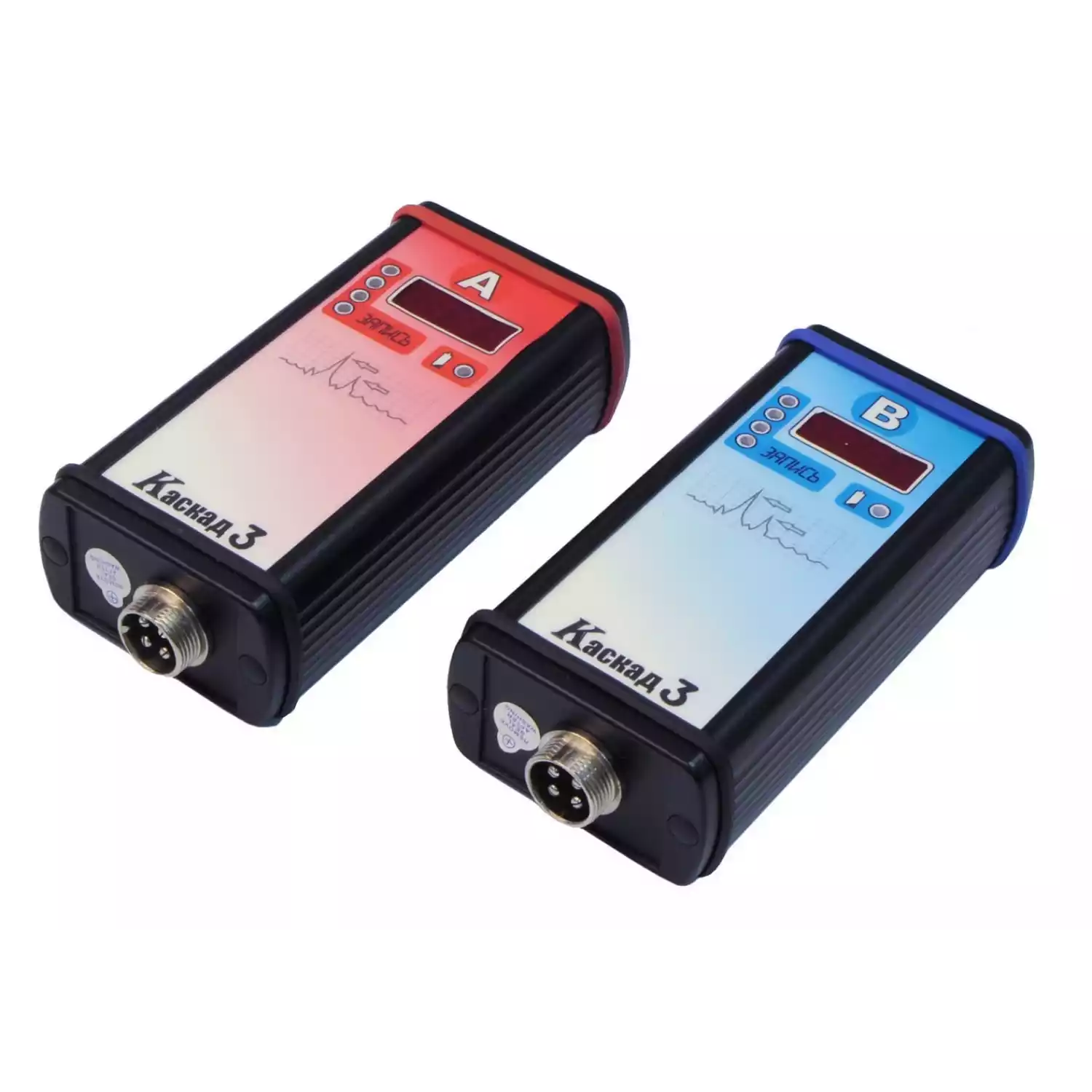

• двух выносных автономных регистраторов, к которым подключаются высокочувствительные датчики
• блока задания режимов регистрации.

Томограф позволяет осуществить одновременную синхронную регистрацию акустических сигналов, распространяющихся по воде, записать «шум тока воды». Далее информация переводится компьютер и обрабатывается с помощью специальных программ.

До перевода в компьютер прибор позволяет осуществить более 80-ти записей.

Необходимая одновременность регистрации сигналов на автономных и разнесенных блоках регистрации обеспечивается высоким уровнем синхронизации в момент начала работ и высокоточными таймерами. Такая схема работы обеспечивает большую надежность работы в городских условиях чем кабельные линии связи и радиоканалы.

В функции корреляционного течеискателя прибор позволяет обнаруживать течи:

• диаметр трубопровода - более 50 мм;
• длина единичного участка - от 50 до 500 м;
• точность определения местоположения течи - 1% от длины участка;
• минимальная интенсивность утечки воды - 0,5 м3/час.

Функция прибора для диагностики технического состояния трубопровода:

• диаметр трубопровода - более 80 мм;
• длина единичного участка - от 40 до 300 м;
• точность определения местоположения дефекта - 1,5% от длины участка;
• достоверность идентификации дефекта по параметру опасности образования течи - 80%

Акустический томограф "Каскад-3" полностью соответствует требованиям технических регламентов Таможенного союза 004/2011 "О безопасности низковольтного оборудования" и 020/2011 "Электромагнитная совместимость технических устройств".

Технические характеристики акустического томографа Каскад-3:
