Течеискатель Квазар

Артикул: 2261
В избранное Из избранного
Течеискатель газа Квазар для поиска мест утечек жидкостей и газов из трубопроводов или резервуаров (в том числе подземных), утечек в запорной аппаратуре, обнаружения засоров трубопроводов.
Подробнее
Под заказ
Срок поставки от 7 дней
29 040 руб.
Купить в 1 клик Запросить счет
Нашли дешевле? Снизим цену!
Получить скидку
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Доставка курьерскими службами и транспортными компаниями:
Деловые линии - от 2 - 20 дней
ПЭК - от 2 до 30 дней
СДЭК - от 2 до 20 дней
Также мы работаем с: СПСР-экспресс, DHL, Курьер Сервис, Грузовозофф и др. курьерскими службами.
Самовывоз из офиса А3 Инжиниринг (ООО «А3-И») (понедельник - пятница с 9:30 до 18:00).
Отгрузка со склада
Все цены указаны с НДС
Сохранить в PDF
Поделиться
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Течеискатель Квазар

Тип оборудования: Течеискатель акустический, трассоискатель, течетрассопоисковый комплект

Производитель: Россия

Серия течеискателей: Квазар

Описание: прибор для обнаружения мест разгерметизации подземных трубопроводов

Гарантия на течеискатель Квазар: 12 месяцев

Назначение течеискателя

Течеискатель газа «Квазар» предназначен для поиска мест утечек жидкостей и газов из трубопроводов или резервуаров (в том числе подземных), утечек в запорной аппаратуре, обнаружения засоров трубопроводов.

Конструкция акустического датчика позволяет использовать его как наземный геомикрофон на твердых или рыхлых поверхностях.

Течеискатель газа имеет:

  • комбинированный аналоговый и цифровой визуальный индикатор уровня сигнала специального ветрозащищенного активного микрофона.
  • автоматическую и ручную регулировку усиления;
  • схему удержания значения последнего измерения;
  • возможность быстрого и независимого доступа к регулировкам двух фильтров отдельными органами управления;
  • подсветку шкалы индикатора, для работы в условиях низкой освещенности;
  • компактные размеры.

Технические характеристики течеискателя Квазар

1. Диапазон рабочих частот, Гц

75-2400

2. Частоты среза фильтра низких частот, Гц

75,150,300

3. Частоты среза фильтра высоких частот, Гц

600,1200,2400

4. Центральные частоты полосового фильтра, Гц

75,150,300,600,1200,2400

3. Усиление регулируется в автоматическом режиме с дискретностью 1дБ (в 1,12 раз) в диапазоне, дБ

66

4. Усиление регулируется в ручном режиме с дискретностью 6 дБ (в два раза) в диапазоне, дБ

66

5. Максимальная чувствительность по тракту усиления напряжения не менее, мВ

10

6. Чувствительность акустического датчика (в диапазоне частот от 100 до 3000 Гц) не менее, В/g

4

7. Глубина обнаружения, м 1-3

8. Мощность на телефонном выходе на нагрузке 100 Ом не менее, мВт

50

9. Громкость сигнала в наушниках регулируется с дискретностью 6дБ десятью ступенями.



10. Напряжение питание приемника от трех элементов типа 316 (АА), В

от 3.3 до 6.0

11. Средний ток потребления приемника (при выключенной подсветке индикации и напряжении питания 4.5В) составляет не более, мА

40

12. Габаритные размеры приемника не более, мм

200х140х60

13. Масса приемника без элементов питания не более, кг

0,3

14. Прибор может нормально эксплуатироваться при температурах окружающего воздуха от -20 до +45°С и относительной влажности до 90%.

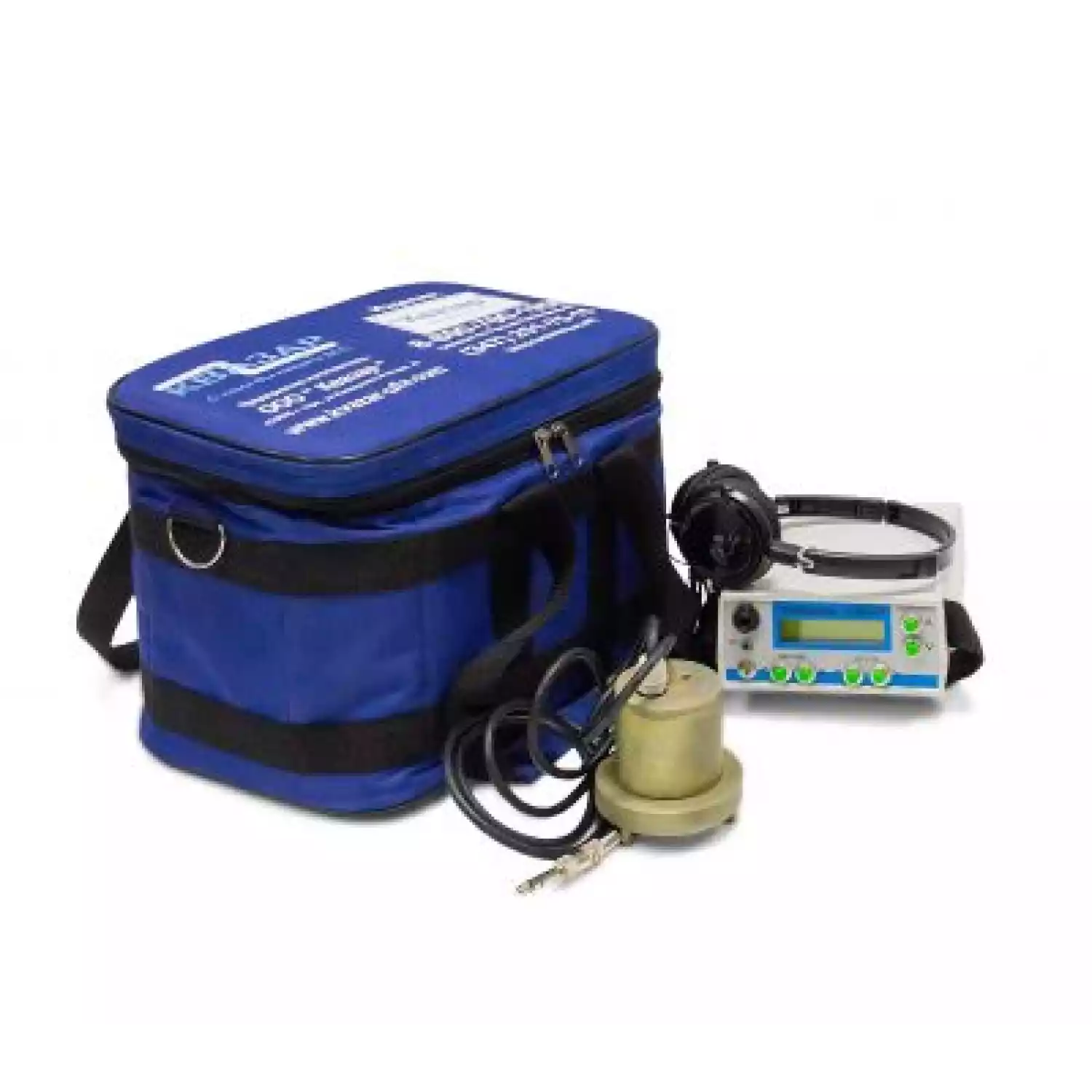

Комплект поставки течеискателя Квазар

Наименование

Количество

1

Течеискатель «Квазар»

1

1

Геомикрофон

1

2

Наушники закрытого типа

1

3

Паспорт, инструкция по эксплуатации и техническое описание

1

4

Футляр

1



УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ТЕЧЕИСКАТЕЛЯ КВАЗАР

Работа течеискателя основана на прослушивании участка поверхности над трубопроводом с помощью специального микрофона. При поиске места утечки регистрируется шум вытекающей под давлением из трубопровода жидкости.

Акустический датчик течеискателя имеет специальную конструкцию, так он должен улавливать только акустические колебания, распространяемые в грунте (при прослушивании утечек в подземных коммуникациях) или непосредственно по конструкции трубопровода (при прослушивании герметичности запорной аппаратуры или мест засора). Звуковые колебания, приходящие по воздуху, являются помехой и должны гаситься конструкцией датчика. При прослушивании поверхности грунта с твердым покрытием (асфальт, бетон) для лучшего акустического контакта датчик имеет массивный корпус. При работе на рыхлом грунте высокую чувствительность микрофону обеспечивает присоединение к корпусу дополнительного металлического заостренного щупа-штыря, который втыкается в грунт.

Так как шумы, издаваемые истекающими жидкостями или газами, в каждом конкретном случае могут иметь разную спектральную окраску, то в приборе предусмотрена возможность быстрого переключения фильтров высоких и низких частот или выбора частоты полосового фильтра. Это позволяет прослушивать только интересующую часть спектра и подавить мешающие и фоновые шумы. Дискретность переключения частот фильтров составляет одну октаву (в два раза). Все фильтры имеют добротность в одну единицу, что позволяет минимизировать частотные и фазовые искажения спектра шума после прохождения через фильтры прибора.

Работой течеискателя управляет микроконтроллер, информация о режимах работы и уровне сигнала выводится на жидкокристаллический символьный двухстрочный индикатор (именуемый далее ЖК-индикатор). Преобразования входного сигнала по амплитуде и частоте осуществляется специальными цифро-аналоговыми микросхемами, которые управляются программно. Приемник размещен в пластиковом прямоугольном корпусе, состоящем из верхних и нижних П-образных половинок, скрепленных винтами снизу корпуса. Все органы управления, коммутации и индикации расположены на передней панели течеискателя. Задняя стенка корпуса прибора является крышкой батарейного отсека. Для переноски прибора по бокам корпуса закреплены концы плечевого ремня регулируемой длины.
