Прибор для обнаружения мест утечки HYDROLUX HL5000

Тип оборудования: Акустический течеискатель

Производитель: SebaKMT, Германия

Серия: HYDROLUX HL

Модель: HYDROLUX HL 5000

Описание: Прибор для определения мест утечек воды в трубопроводах акустическим методом.

Гарантия на течеискатель HYDROLUX HL5000: 1 год.

Акустический прибор HYDROLUX HL5000 для поиска утечек воды в трубопроводах

Назначение течеискателя HL-5000:

Течеискатель HL-5000 (прибор серии HYDROLUX) позволяет обнаружить утечки особенно быстро, просто и очень надежно. В приборе HL5000 используется современная  цифровая техника обработки сигнала (DSP), чтобы четко распознать шум утечки даже при сильном шуме окружающей среды. Шумы не только регистрируются акустическими методами, но и представляются в графическом виде при помощи современной техники анализа двойного сегмента (DSA). Для пользователя это еще большая надежность при обнаружении потерь воды.

Преимущества прибора HYDROLUX HL 5000

• Видеть и слышать утечки: измерение-гистограмма с 9 одновременно представленными DSA-значениями
• DSA-технологии: одновременное представление актуального и минимального значения
• Небольшой вес - неутомительная работа
• Высокое качество звучания - цифровой 16-Bit Audio-Codec
• Большой дисплей для простого считывания результатов измерения
• Анализ частоты зарегистрированных шумов
• Функция для регистраторов шума: 3-15-30 минут

Принцип действия течеискателя HYDROLUX HL5000

При повреждении трубы в месте утечки вытекает вода, вследствие чего возникают два типа шумов:

• На трубе возникают колебания из-за вытекающей воды. При помощи прибора для поиска утечек воды HYDROLUX HL5000 и подключенного контактного микрофона можно услышать эти колебания и шумы от утечки даже в удаленных контактных точках трубы (задвижки, гидранты, домовые вводы и т.д.).
• Вытекающая непосредственно в месте утечки вода производит шумы, которые распространяются в грунте до поверхности. Течеискатель HYDROLUX HL5000 при помощи наземного микрофона регистрирует эти шумы тоже и в графическом виде представляет уровень и частотный спектр.

Отличительные особенности прибора для поиска утечек HYDROLUX HL-5000

Цифровая технология DSP для минимизации шумов помех

Современная цифровая технология - DSP с 16-Bit Audio-Codec предлагает пользователю высокое качество звучания. В то же самое время минимизируются шумы помех. Благодаря этому можно надежно идентифицировать утечки даже с тихим шумом.

Эргономичные характеристики

Благодаря небольшим корпусу и весу с прибором HYDROLUX HL-5000 можно работать длительное время, не уставая при этом. Большой дисплей с фоновой подсветкой облегчает считывание результатов измерения. Простое управление течеискателем HYDROLUX HL-5000  делает его наилучшим партнером при ежедневном  поиске  утечек.

Технология DSA - „Анализ двойного сегмента"

Технология DSA - „Анализ двойного сегмента". При нормальном спектре шумов сигналы помех  (автомобили, ветер, пешеходы, и т.д.) налагаются на собственный шум утечки. После расчета и обработки помехи индицируются в виде узких графических полос. Действительный шум утечки идентифицируется по значению минимум, которое в графическом виде представлено в виде широкой полосы. Чем ближе к утечке, тем выше широкая полоса.

Специальный режим для лучшей акустической локализации полиэтиленовых трубопроводов

В приборе HYDROLUX HL 5000 имеется специальный режим для лучшей акустической локализации полиэтиленовых трубопроводов. При этой функции прибор особенно чувствителен к импульсным шумам, которые исходят от «дятла для труб»  RSP 3 или от какого-либо генератора импульсных (ударных) волн. Для такого режима использования происходит автоматическое согласование фильтров. Увеличенная индикация импульса  облегчает  нахождение трубопровода.

При помощи измерительной гистограммы можно увидеть и прослушать утечку. В памяти сохраняются до девяти измерительных значений, которые представляются в виде DSA-характеристик. Узкий сегмент показывает уровень шумов окружающей среды, широкий сегмент - шум утечки. Там, где широкий сегмент максимальный, и находится место утечки.

DSA-график

Классическое представление функции прослушивания  оптимально приспособлено в серии приборов HYDROLUX HL 5000 к потребностям пользователей. Максимум и минимум шума представляются в графическом виде как DSA-графика. А функция индикации импульса  облегчает работу при акустической локализации полиэтиленовых трубопроводов при помощи  «дятла для труб» RSP3.

Течеискатель HL5000 анализирует частотный спектр от  0 - 4000 Гц. Каждая утечка  имеет  определенный спектр частоты. Выберите сами правильные установки фильтров для точной локализации утечки. Просто отфильтруйте таким образом мешающие помехи окружающей среды.

Уникальная функция непрерывного измерения

Окончательную достоверность дает уникальное непрерывное измерение прибором HYDROLUX HL-5000. Установите микрофон над предполагаемой утечкой. Непрерывное измерение регистрирует шум, например, в течение 30 минут. Если задвижка на этом участке трубопровода закрывается, то из-за этого снижается и шум утечки. Если это не так, то речь идет не об утечке. Предотвращено неправильное вскрытие грунта.

Функции течеискателей HydroluxHL-500 иHL-5000:

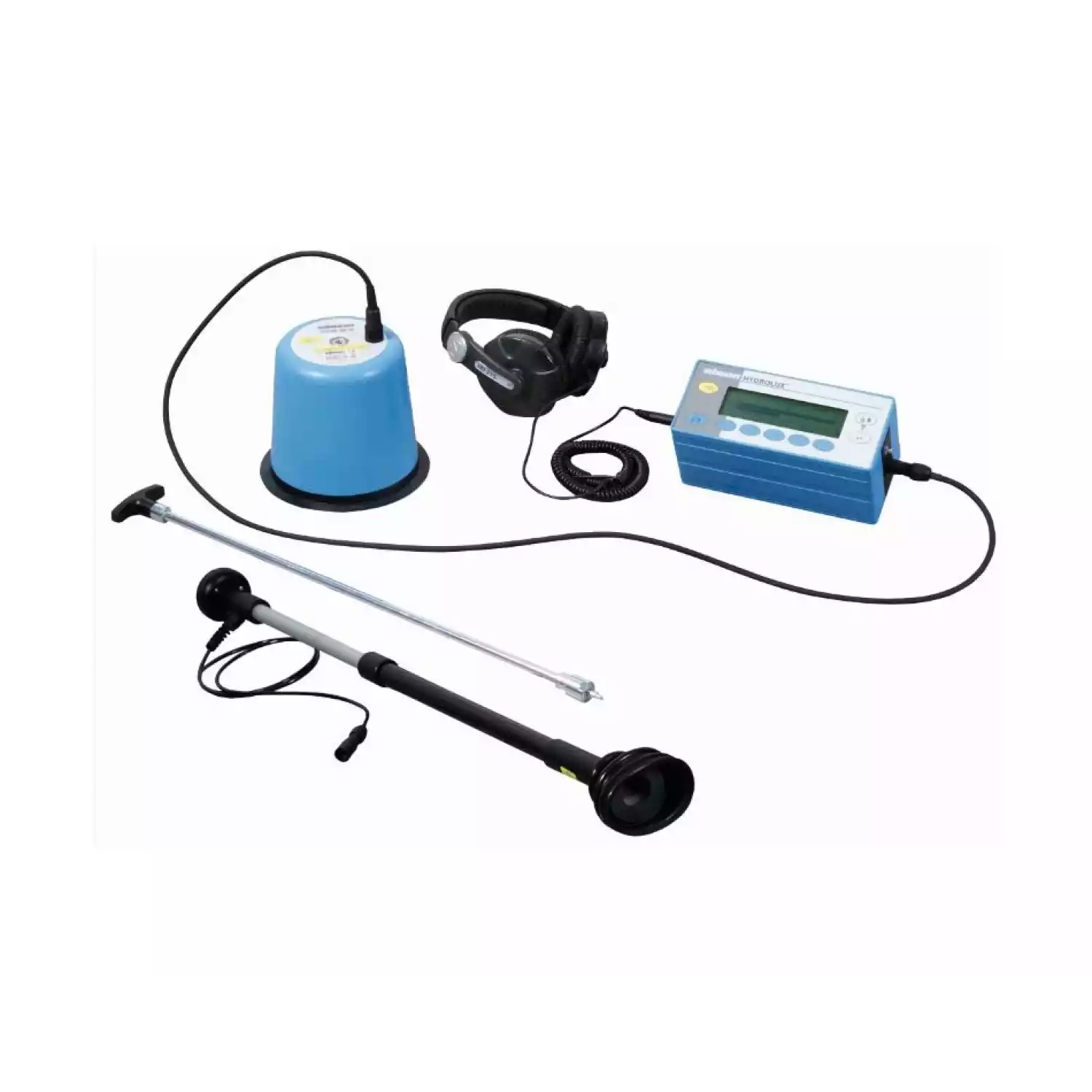

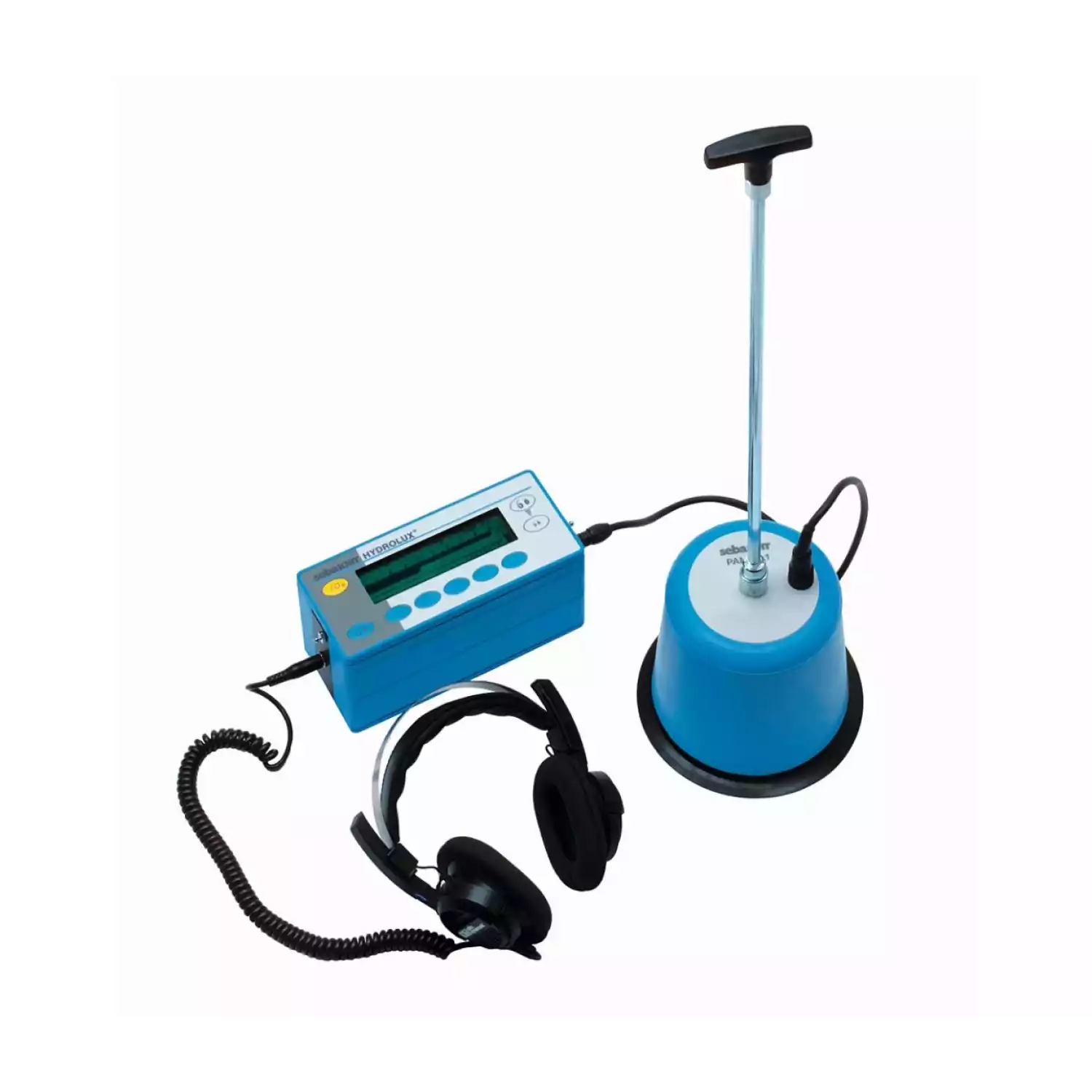

Комплект поставки течеискателя HYDROLUX HL5000

• Прибор для поиска утечек/усилитель
• Наземный микрофон (PAM W-1)
• Соединительный кабель
• Наушники
• Чемодан для прибора
• Ремень для переноски
• Адаптер - тренога

Дополнительные принадлежности к течеискателю HL 5000

• PAM B-1 (микрофон на треноге)
• PAM-U (Универсальный микрофон / контактный штырь вкл.)
• Удлинительный штырь VST T-1
• Магнитный адаптер
• Мини - тренога
• Адаптер для задвижек AD S-42
• Наушники с подавлением шума KM2
• Радио - модуль PAL 430
