Течеискатель Успех-АТП-404 с функцией пассивного обнаружения кабелей

Тип оборудования: Течеискатель акустический, трассоискатель, течетрассопоисковый комплект

Производитель: Россия

Серия: Успех АТП

Модель: Успех-АТП-404

Описание: прибор для обнаружения утечек жидкостей, теплоносителей в трубопроводах и поиска силовых кабелей.

Гарантия на течеискатель Успех-АТП-404: 24 месяца

Назначение течеискателя Успех АТП-404

Течеискатель "Успех АТП 404" предназначен для определения мест разгерметизации подземных трубопроводов систем водо-, теплоснабжения как канальной, так и бесканальной прокладке и осуществления поиска кабелей находящихся под напряжением пассивным методом.

Течеискатель Успех АТП 404 обнаруживает:

утечки жидкостей, теплоносителей в трубопроводах находящихся на глубине до 6 м в канальной и безканальной прокладке;
силовые кабели, находящиеся под напряжением, пассивным методом на глубине до 6 м.

Поиск мест повреждения производится прослушиванием акустических шумов с поверхности трассы, для этого используется акустический датчик, в котором осуществляется предварительное усиление сигнала, и приемник. В приемнике от шума утечки отфильтровываются посторонние шумы, сигнал усиливается, преобразуется и поступает на индикатор и головные телефоны. Оператор по уровню сигнала или по специфичному шуму утечки определяет место расположения дефектов трубопровода. Точность обнаружения разгерметизации трубопровода зависит от подготовленности оператора, глубины залегания трубопровода, диаметра трубопровода и уровня давления в трубопроводе.

Для трассопоиска используется электромагнитный датчик и приемник. Приемник усиливает и фильтрует принимаемый сигнал.

В приемнике предусмотрен прием сигнала от источника излучения промышленной частоты (50 Гц) и системы катодной защиты (100 Гц). Эти режимы используются как для определения места прокладки кабелей или трубопроводов, находящихся под напряжением соответствующей частоты.

Условия эксплуатации течеискателя Успех АТП-404

Температура окружающего воздуха, °С . . . . . . . . . . . . .от -20 до +45
Относительная влажность, % . . . . . . . . . . . . . . . . . . . . . . . . . . . до 90
Атмосферное давление, кПа . . . . . . . . . . . . . . . . . . . . . . .от 86 до 106

Отличительные особенности приемника АП-015:

Чрезвычайно маленькие размеры и вес приемника (помещается в руке или во внутреннем кармане куртки. Имеется крепление к поясу).
Не требует обязательного постоянного наблюдения дисплея, благодаря достаточной информативности звуковой индикации о номинальных и экстремальных уровнях сигнала (специальные «тревожные» звуки указывают каким именно регулятором следует устранить «зашкаливание»). Достаточно иметь оперативный доступ к регуляторам.
«Мелодичные», приятные для слуха оператора синтезированные звуки трех видов конкретно информируют о приближении / удалении трассы. Один из видов синтезированного звука позволяет непосредственно выбрать ноту «по вкусу оператора» (плавным регулятором «частота»), громкость звучания которой будет соответствовать уровню принятого сигнала.
Прибор УСПЕХ АТП-404 позволяет осуществлять трассопоиск без применения головных телефонов, благодаря встроенному излучателю синтезированного звука (неизменная громкость, нота выше - приближение, нота ниже - удаление).
Повышенная помехозащищенность (обеспечивается дополнительной предварительной фильтрацией в первом каскаде усилителей датчиков).
Комфортный уровень звука в головных телефонах устанавливается оператором независимо от других настроек. Отдельная регулировка громкости не дает прибору возможности «бить по ушам» при неожиданном возрастании уровня сигнала.
Имеется режим «HOLD» (хранение) при котором прекращаются измерения, и отключается звуковая индикация, а последние показания «запоминаются». Режим особенно актуален в течепоиске для «тихой перестановки» геомикрофона АД-215, а также для сравнения показаний «до и после».

Технические характеристики течеискателя Успех АТП-404:

Приёмник АП-015

Параметр	Течепоиск	Трассопоиск
Вид работы (трассопоиск/течепоиск)	Определяется подключенным датчиком
Центральная частота фильтра приемника, Гц	Переключаемая.50/ 100/ 512/ 1024/ 8928	Плавно регулируемая в диапазоне 125...2500
Добротность фильтра приемника (Q)	Не менее 80	Переключаемая. 0,6/ 0,8/ 1/ 1,4/ 1,8/ 2,3/ 3/ 4 (Чебышев; 0,1db; 4-й порядок)
«Широкая полоса», Гц	40...10000	110...2900
Помехозащита входа (предварительная фильтрация в усилителе датчика)	Переключаемый резонансный фильтр. (50/ 100/ 512/ 1024/ 8928 Гц, Q не менее 10)	Полосовой фильтр. (Чебышев; 0,5db; 6-й порядок; 110...2900Гц)
Максимальный коэффициент усиления электрического тракта и динамический диапазон входного сигнала, дБ	90	68
Визуальная индикация (ЖКИ)	Символы и значения выбираемых режимов и параметров
	Цифровое значение уровня сигнала (%)
	MAX за период измерений	MIN за период измерений
	Линейная анимация уровня сигнала (12сегментов)
	Текущее значение уровня сигнала («быстрые» сегменты) - MAX за период измерений («медленный» сегмент)
Звуковая индикация	Головные телефоны - натуральный широкополосный или отфильтрованный сигнал
	Головные телефоны - синтезированный звук (три вида)	-
	Встроенный излучатель - синтезированный звук (один вид)
Звуковая сигнализация	Перегрузка на выходе датчика Перегрузка на выходе фильтра
Максимальная выходная мощность на головных телефонах, не менее, мВт	120
Питание	Напряжение 2...3,5В. Алкалиновые батареи АА 1,5В (2шт.). По запросу потребителя - аккумуляторы АА 1,2В 2,6Ач, 2шт. (работа) + 2шт. (запас) с четырехместным автоматическим ЗУ (от осветительной 220В или бортовой 12В сети)
Время зарядки одной пары аккумуляторов, не более, ч	3
Время непрерывной работы от одной пары источников питания, не менее, ч	20
Масса электронного блока, кг	0,2
Габаритные размеры электронного блока, мм	185x65x30

Режим трассопоиска:
Пассивный поиск (трассопоиск без использования генератора):

Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).
При работе оператора уровень сигнала анализируется по уровню звукового сигнала и на индикаторе приемника.

Режим течепоиска:

Подключить головные телефоны и АД к приемнику. Использовать режим «ШП». Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на индикатор. Оператор по максимальному сигналу на индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.

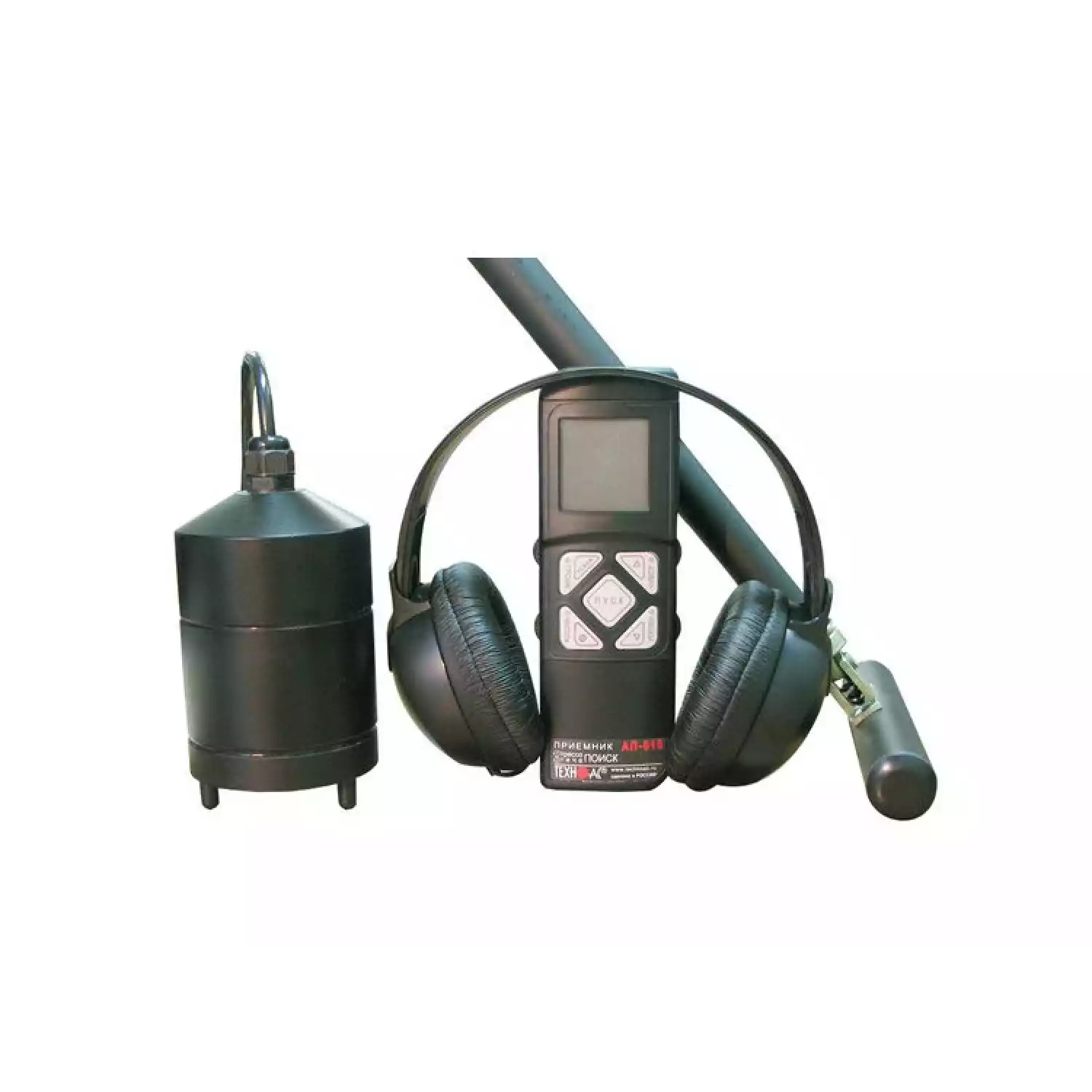

Комплект поставки течеискателя Успех-АТП-404:

- приёмник "АП-015"
- электромагнитный датчик ЭМД-230
- датчик акустический АД-225
- головные телефоны
- дополнительные принадлежности
