Тип оборудования: кабелеискатель, трассоискатель, кабелетрассоискатель, трассокабелеискатель, трассопоисковый комплект
Производитель трассоискателей: Россия
Серия: Атлет ТЭК

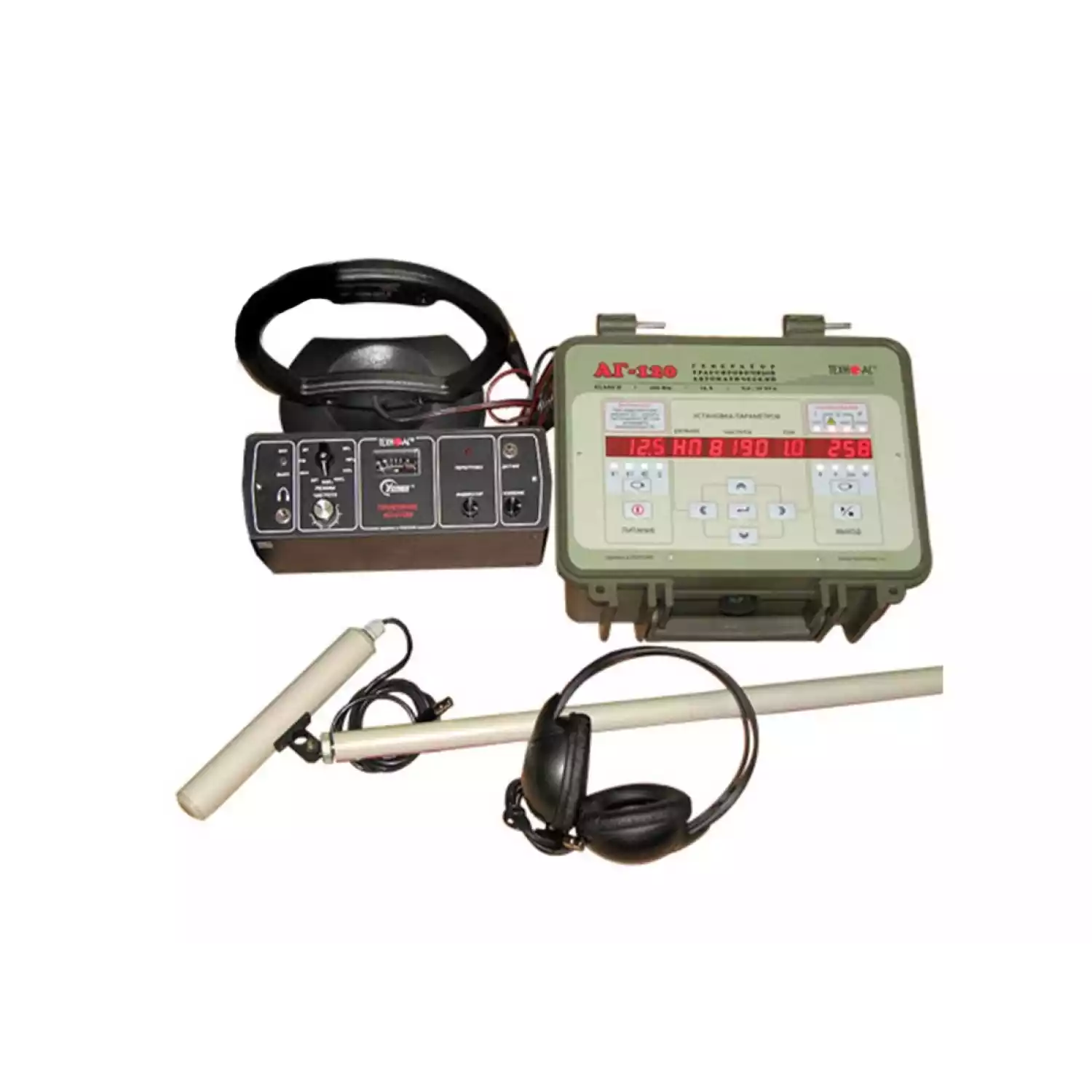

Модель: Атлет ТЭК-120
Описание: прибор для поиска кабелей, коммуникаций и трубопроводов, а также контроля изоляции
Гарантия на кабелетрассоискатель Атлет ТЭК-120: 12 месяцев.
Кабелетрассоискатель Атлет ТЭК-120 предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их залегания и мест повреждения. Генератор мощностью 120-270 Вт (в зависимости от режима работы) используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.
| Генератор АГ-120 | |
|---|---|
| Частоты генерируемого сигнала, Гц | |
| частоты f1, f2, f3 («постоянные») | выбираются пользователем в диапазоне 200...9999 Гц с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память. |
| частота f4 («временная») | выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания. |
| Режимы генерации | |
| режим 1 | непрерывный «НП» |
| режим 2 длительность импульса, мс частота следования импульсов, Гц |
кратковременные посылки «ПР» 100 1 |
| режим 3 длительность импульса, мс частота следования импульсов, Гц |
трехчастотный (посылки с чередованием частот f1, f2, f3) «3F» 100 2,3 |
| Выходные параметры | |
| Выходной ток, А | |
| максимальный в ручном режиме: - непрерывная и трехчастотная генерация - импульсные посылки |
10 15 |
| задаваемый для автосогласования | четыре значения (I1, I2, I3, I4) выбираются пользователем в диапазоне 0,1...9,9А с дискретностью 0,1А и заносятся в энергонезависимую память |
| Максимальное выходное напряжение, В | |
| - при автономном питании - с добавлением внешнего аккумулятора 12В - при питании от сетевого блока |
220 330 140 |
| Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт | |
| - при автономном питании или от внешнего аккумулятора 24В | 120 непрерывно и «3F» на 1,2...300 Ом / 180 импульсы на 0,8...200 Ом |
| - с добавлением внешнего аккумулятора 12В | 180 непрерывно и «3F» на 1,8...450 Ом / 270 импульсы на 1,2...300 Ом |
| - от сетевого блока (СБП) | 70 на 0,7...200 Ом |
| ПРИМЕЧАНИЕ. При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,4кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB. |
|
| Допустимое сопротивление нагрузки | |
| любое Огранич. тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках. |
|
| Диапазон сопротивлений согласованной нагрузки, не уже, Ом | |
| для минимального задаваемого тока (0,1А) - при автономном питании -с добавлением внешнего аккумулятора 12В |
4...2200 4...3300 |
| для максимального непрерывного тока (10А) - при автономном питании - с добавлением внешнего аккумулятора 12В |
0...1,2 0...1,8 |
| для максимального тока в импульсе (15А) - при автономном питании - с добавлением внешнего ак-кумулятора 12В |
0...0,8 0...1,2 |
| Согласование с нагрузкой | |
| - автоматическое, обеспечивающее достижение заданного тока в нагрузке - ручное |
|
| Источники питания | |
| Встроенный аккумуляторный комплект | два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/24Ач или 24В/12Ач |
| Ресурс питания при температуре окружающей среды 0ºС в зависимости от изначально достигнутой мощности не менее, час | |
| - непрерывная генерация | 1,2 при 120Вт автономно/180Вт с доп. акк. 12В 3 при 60Вт автономно/90Вт с доп. акк. 12В |
| - импульсные посылки одной частоты | 8 при 180Вт автономно/270Вт с доп. акк. 12В 20 при 90Вт автономно/130Вт с доп. акк. 12В |
| - импульсные посылки трех частот | 4 при 120Вт автономно/180Вт с доп. акк. 12В 10 при 60Вт автономно/90Вт с доп. акк. 12В |
| Время зарядки автономных аккумуляторов не более, час | 8 |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15В, выходной ток 15А max |
| Допустимые внешние аккумуляторы | 11...14В / 22...28В ≥24Ач |
| Функциональные особенности | |
| Автоматические функции | - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) - автосогласование (достижение заданного тока в нагрузке) - автоматический «интеллектуальный» выбор выходной мощности - специальная программа управления передающей антенной - встроенное автоматическое зарядное устройство - автоотключение питания при «длительном» простое (1мин) |
| Автоматические выключения генерации (зарядки) | - при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда) - при несоответствии внешнего напряжения режиму зарядки - при превышении допустимого потребляемого тока - при отключении внешнего питания в процессе генерации - при коротком замыкании выхода в процессе генерации - при несоответствии режима генерации наличию/отсутствию антенны на выходе |
| Типы подключаемых нагрузок | - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря - «заземлителя» - индуктивное подключение с применением передающей рамочной антенны на частоте 8928Гц (выбирается автоматически при подключении антенны) - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) |
| Автоматическое повторное согласование | при отклонениях установленного тока нагрузки более ±2dB |
| Конструктивные параметры | |
| Выходной усилитель мощности | импульсный, технология CLASS D(BD), КПД > 80% |
| Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона | - все питающие напряжения - режимы и установки - ресурс питания - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря «запоминанию» установленных параметров). «Интуитивный» интерфейс. |
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х194 |
| Вес электронного блока, не более, кг |
12 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30...+45ºС |
| Класс климатической защиты | IP54 (пылеводонепроницаемый ударопрочный корпус) |
| Приёмник АП-010М: | |
|---|---|
| Девять режимов работы на 26 частотных диапазонах, Гц | 50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ»(10 диап), «КП». |
| Общий коэффициент усиления по звуковому тракту, дБ | 35 |
| Напряжение питания, В Тип элементов питания |
9+1-2,5 6 х 1,5 В (батареи типа "С") |
| Мощность, подводимая к головным телефонам, мВт | 100 |
| Потребляемая мощность, не более, Вт | 0,9 |
| Габаритные размеры прибора, не более, мм | 186х60х25 |
| Масса, не более, кг | 1,5 |
| Электромагнитный датчик ЭМД-227М: | |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 8928; 1024 |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
| Индуктивная антенна ИЭМ - 301.2: | |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
