Трассодефектоискатель Поиск-410 Мастер

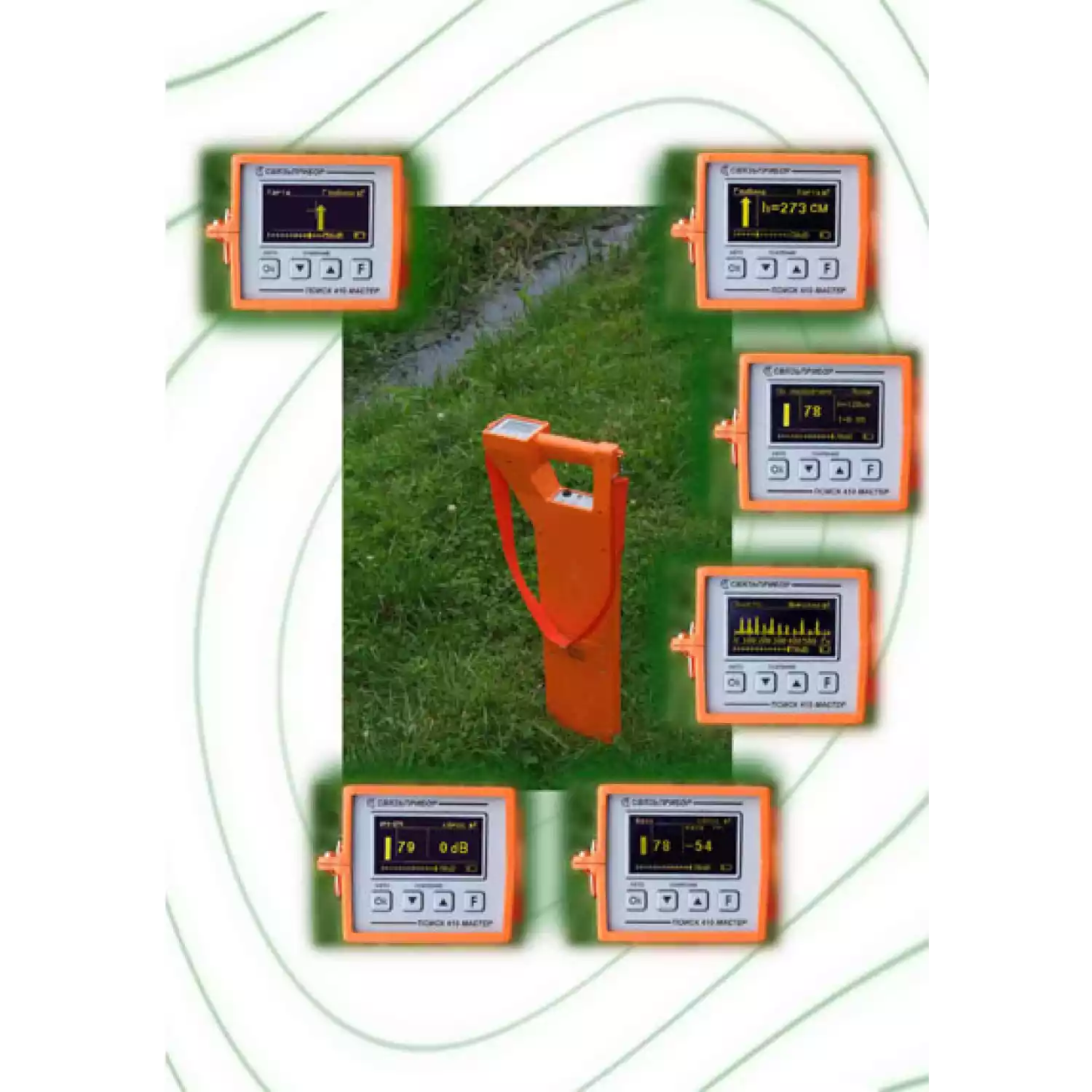

Поиск-410 Мастер выполнен в виде легкого прочного моноблока, в котором объединены приемник и датчики в одну измерительную систему. Система датчиков позволяет определять положение кабеля на местности (режим «карта кабеля»), а также вести традиционный поиск по максимуму и минимуму в вертикальном положении. Вес моноблока 1,9 кг. Размеры 69x26x8,6 cм. Громкий звук. Яркий высококонтрастный OLED-дисплей, который не теряет динамичности даже при температурах -20oС и ниже. Применение 4 NiMh аккумуляторов типоразмера «АА» емкостью не менее 2,3 А/ч. позволяет непрерывно работать 13 часов.

Уникальный режим «КАРТА КАБЕЛЯ» показывает на экране карту исследуемой местности с расположением кабеля. Этот режим содержит только легкую для чтения графическую информацию, удобную для быстрого и уверенного поиска трассы.

РЕЖИМЫ ПОИСКА 410  MASTER

• КАРТА КАБЕЛЯ
  Это основной режим поиска. Положение кабеля относительно измерителя показано стрелкой (на фото слева). Когда стрелка совпадает с перекрестьем в центре экрана, положение кабеля определено с точностью поиска по минимуму. В то же время удобство поиска как по максимуму: стрелка увеличивается и звук нарастает при приближении к кабелю. Направление стрелки выполняет функцию «свой-чужой» — над соседним кабелем происходит смена направления сигнала и направления стрелки подробнее.
• КЛАССИЧЕСКИЙ. Традиционный режим поиска по максимуму или по минимуму.

Другие режимы (общие с Поиск-310Д-2М)

• Классический. Поиск кабеля по максимуму или по минимуму сигнала. Полоска играет роль индикатора, показывая величину сигнала и пропадая в паузе. Работа индикатора дублируется цифровыми показаниями (в центре). Прибор проводит непрерывные цифровые измерения глубины залегания кабеля и силы тока (справа)
• Спектр. Поиск силовых кабелей, релейных сетей и других подземных коммуникаций по спектру их собственного сигнала (без применения генератора). Спектр сигнала позволяет отличить нагруженные и ненагруженные силовые кабели, релейные сети от трубопроводов. Опция «живой звук»: в головные телефоны выводится звуковой сигнал со спектром всего принимаемого диапазона для лучшего ориентирования оператора во время поиска.
• НЧ-ВЧ метод служит для бесконтактного отыскания повреждений изоляции кабеля в городских условиях, где контактный метод неприменим. Сравнение уровня сигнала на частотах 273,5 Гц — 2 кГц позволяет в сложных городских условиях отыскивать повреждения до 10 кОм (замокшие муфты).
• Фаза. Фазовый двухчастотный метод служит для бесконтактного поиска повреждений изоляции зоновых кабелей до 50 кОм.
• Чужой генератор. Приемник может настраиваться на частоту «чужого» генератора (не из комплекта). Режим можно использовать, например, для поиска места прожига силового кабеля с мощным силовым генератором.

НОВЫЕ ФУНКЦИИ:

• КАРТА+ / КОМПАС
  Функции «КАРТА+» и «КОМПАС» появились в новой модели трассо-дефектоискателя за счет встроенных датчиков с дополнительной ориентировкой.Датчики дают возможность определять изменение направления кабеля и отводы (режим «КОМПАС»), а также пользоваться уникальным поисковым режимом «КАРТА КАБЕЛЯ» в любом положении прибора относительно кабеля (режим «КАРТА+»).
• ЭНЕРГОКАРТА. Поиск силовых кабелей промышленной частоты в пассивном режиме (без генератора) в режиме КАРТА — с более высокой точностью и измерением глубины.
• МАКСИМУМ — Метод использует классический поиск «по максимуму» с дополнительным датчиком, который «нацелен» на фоновый сигнал. Дополнительный датчик «очищает» сигнал рабочего поискового датчика.

РЕЖИМ КАРТА+ КОМПАС

• Функция КАРТА+ позволяет измерителю пользоваться режимом «КАРТА КАБЕЛЯ» ориентируя прибор вдоль кабеля — перпендикулярно обычному положению прибора.
• Функция КАРТА+ реализует «давнюю мечту» измерителей удобно нести прибор в руке (например, как пластиковый пакет).
• Эта функция обеспечивает удобство пользования в том случае, когда надо перемещаться вдоль кабеля на большие расстояния. При этом кнопкой F можно включить функцию КОМПАС, чтобы отслеживать изменение направления кабеля и отводы.
• Режим КАРТА+ КОМПАС удобен для обследования местности (в частности, в начале поиска с неизвестными кабелями).

ФУНКЦИЯ КОМПАС

Функция КОМПАС включается в режиме «КАРТА+» и показывает направление кабеля относительно измерителя. При изменении направления кабеля стрелка компаса отклоняется, как показано на рисунке.

Нижний горизонтальный индикатор показывает сигнал появления отвода кабеля.

Положение кабеля измеритель определяет по сигналу как при поиске по максимуму — левый вертикальный индикатор с оцифровкой величины сигнала.

ФУНКЦИЯ МАКСИМУМ МИНУС

Случай равномерно распределенного на местности сигнала, который «глушит» рабочий сигнал генератора – знакомая многим измерителям неприятная ситуация. Постоянная составляющая сигнала в антенне приемника настолько сильная, что сигнал практически сглаживается (зеленый график на рисунке). В условиях нестабильного сигнала различить даже 10% изменения очень трудно. Говорить о точной локализации кабеля не приходится.

Новый метод использует классический поиск «по максимуму» с дополнительным датчиком. Датчик расположен так, что он больше «нацелен» на фоновый сигнал, чем на полезный сигнал от кабеля. Фоновый сигнал вычитается из сигнала рабочего поискового датчика. Происходит своеобразная очистка рабочего сигнала от паразитного влияния (синий график). Метод не требует от измерителя никаких манипуляций. Анализ сигналов производится автоматически. Если измеритель испытывает затруднение при поиске по максимуму, он кнопкой F переключается на «Максимум минус» и продолжает поиск точно так же, как по максимуму. Ничего не меняется, кроме удобства поиска.

Состав изделия: приемник ПОИСК 410 МАСТЕР, генератор МК310.

Наушники приобретаются отдельно, цена по запросу
