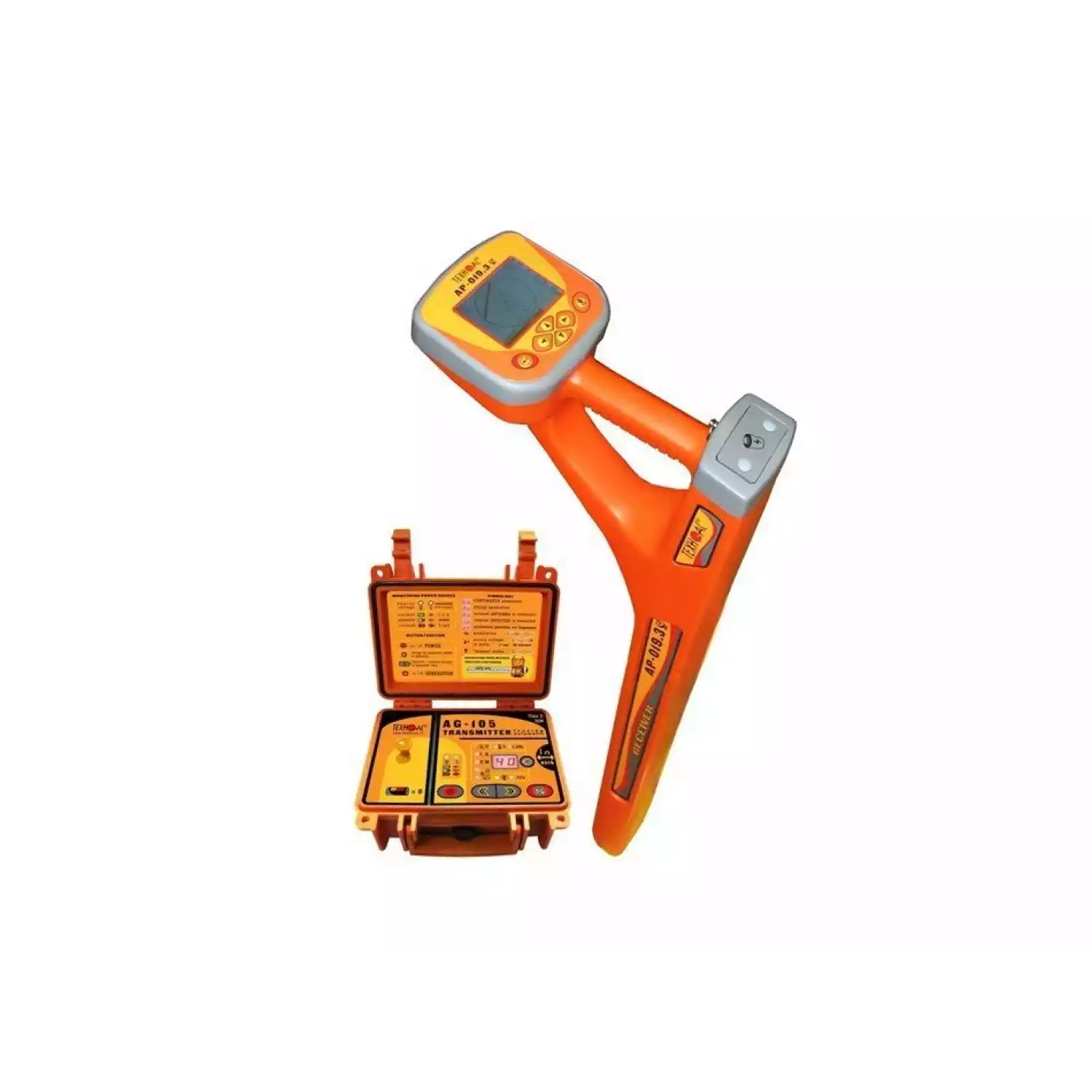

Кабелетрассоискатель Успех АГ-309.15Н

Назначение:

Прибор предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

Рекомендуемые области применения:

  • Геодезия
  • Электрические сети
  • ЭХ предприятия
  • Теплосети
  • ЖКХ
  • Строительство

Функции и решаемые задачи:

  • Поиск неисправностей кабельных линий в режиме «Диагностика».
  • Определение положения подземных коммуникаций в режиме «Трасса» и «График».
  • Прямое цифровое измерение глубины их залегания на всех рабочих частотах.
  • Указание направления отклонения от оси коммуникации в режиме «Трасса».
  • Измерение силы тока в коммуникации.
  • Поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117.
  • Функция «Выбор кабеля из пучка» при помощи датчика КИ-110.
  • Одновременная работа со встроенными и внешними датчиками.

Особенности приемника:

  • Три отдельных режима «ТРАССА (КОМПАС)» «ГРАФИК» и «ДИАГНОСТИКА» позволяют оператору максимально эффективно использовать возможности прибора; два режима работы с внешними датчиками ДКИ-117, ДОДК-117, КИ-110.
  • Полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов.
  • Большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки.
  • Подключение дополнительных внешних датчиков расширяет перечень решаемых задач.
  • Поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов.
  • Идентификация отдельных кабелей, функция «выбор кабеля из пучка».
  • Одновременная работа со встроенными и внешним датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ.
  • Расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»; определение типа подземной коммуникации.
  • Различные режимы индикации (цифровая, график).
  • Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.
  • Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +50°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.
  • Работа в зимних условиях до -20°С.

Технические характеристики:

Приемник "АП-019.1"

Центральная частота фильтра приемника (f), Гц Переключаемая 50(60) / 100(120) / 512 / 1024 / 8192 Гц
Добротность фильтра приемника (Q) Не менее 100
«Широкая полоса» (ШП), Гц 50…10 000
Подключаемые внешние датчики * ДКИ, ДОДК, КИ
Определение глубины залегания Автоматически в режиме «ТРАССА»
Точность определения глубины залегания ± 5%
Определение эффективного тока в трассе Автоматически в режиме «ТРАССА»
Точность определения эффективного тока в трассе ± 5%
Визуальная индикация Графический LCD 320х240 с LED подсветкой
Звуковая индикация ­ Головные телефоны
­ Встроенный излучатель
Питание 4…7В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта батарей Не менее 20 час.
Диапазон температур эксплуатации / хранения, °С -20…+50
Степень защиты от влаги и пыли IP54
Габаритные размеры, мм 330х140х700
Масса не более, кг 2,0 кг



Генератора "АГ-105"

Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц»
Нагрузка «клипсы» или «клещи» 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»
«Антенные» режимы 8192 «8.2» / 32768 «33»
Режим работы
«Антенные» режимы Встроенная передающая антенна «LC»
Внешняя передающая антенна «АН»
Режим работы
Режимы «модуляции» (сигналы специальной формы) Прерывистый «ПР» (кратковременные посылки сигнала)
Длительность посылки 0,12 сек
Частота следования посылок 1Гц
Двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц)
Соотношение амплитуд 4/1 (соответственно)
Выходные параметры при напряжении питания 12…15 В
Выходной ток, А
Ограниченный программой при ручном повышении, ≥ 5 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F»
3 - при частоте 32768 Гц «33»
Заданный для автоматического согласования, ≥ 0,2 -при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»
0,1 - при частотах 8192 Гц «8.2» / 32768 Гц «33»
Максимальное выходное напряжение, В
В зависимости от «модуляции», ≥ 32 - в двухчастотном режиме модуляции «2F»
40 -в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥ 20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»
6 - При частоте 32768 Гц «33»
Источники питания
Напряжение питания 7…15 В
Батарейный комплект «тип С×8» 8 щелочных («alkaline») элементов 1,5В «тип С»
Внешние источники питания (не входят в комплект поставки) Аккумулятор «12В» (например, автомобильный)
Выходное напряжение 11…14В при токе не менее 4А
Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность)
Выходное напряжение 15В, мощность 60Вт
Время работы («жизненный цикл» зависит от качества батарей) При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ) или ≈ 25часов в режиме «ПР» (при исходной выходной мощности 15Вт)
При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерации Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Согласование с нагрузкой Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке:
- ≥ 0,2А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»;
- ≥ 0,1А при частотах 8192 Гц «8.2» и 32768 Гц «33».
Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования
Варианты подключения к исследуемой коммуникации «Контактное» подключение с «возвратом тока через землю»
«Бесконтактное» подключение с применением встроенной передающей антенны «LC»
«Бесконтактное» подключение с применением внешней передающей антенны «АН»
«Бесконтактное» подключение с применением индукционных передающих «клещей»
Конструктивные параметры
Выходной усилитель мощности Технология: модифицированный CLASS D КПД до 85%
Габаритные размеры, мм 216х180х105 мм
Вес, кг 2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации -30…+60ºС
С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды.
Степень защиты корпуса IP65 (при закрытой крышке корпуса - кейса)

Состав комплекта:

  • Приемник "АП-019.1"
  • Генератор "АГ-105"
  • Чехол
  • Сумка

Дополнительное оборудование:

  • Датчик контроля качества изоляции "ДКИ-117"
  • Датчик-определитель дефектов коммуникаций "ДОДК-117"
  • Клещи индукционные "КИ-110"
  • Накладная рамка "НР-117"
  • Индукционная антенна "ИЭМ-301.3"
  • Головные телефоны
