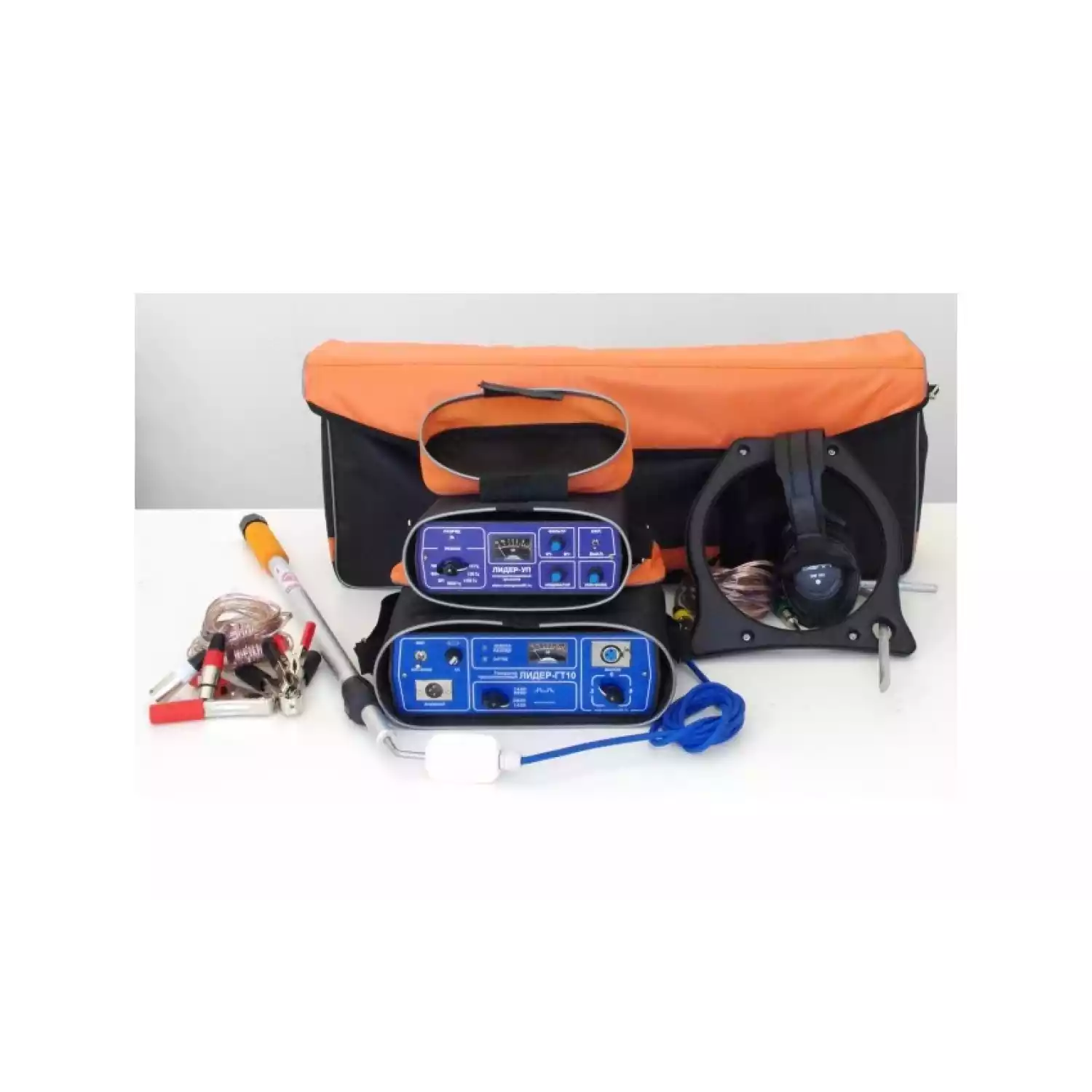

Трассоискатель ЛИДЕР-1011

Тип оборудования: Трассоискатель

Производитель: Россия

Серия: ЛИДЕР

Модель: ЛИДЕР-1100

Описание: Прибор для поиска мест прохождения труб и кабелей

Гарантия на трассоискатель ЛИДЕР-1011: 12 мес.

Назначение прибора:

Трассоискатель ЛИДЕР-1011 предназначен для поиска мест прохождения труб и кабелей Поиск мест повреждения кабелей и линий катодной защиты. Обнаружение скрытой проводки под напряжением и без него. Обследование местности и обнаружение неизвестных коммуникаций перед вскрытием грунта. Измерение глубины залегания труб и кабелей.

Особенности:

Поиск мест прохождения труб и кабелей
Поиск мест повреждения кабелей и линий катодной защиты.
Обнаружение скрытой проводки под напряжением и без него.
Обследование местности и обнаружение неизвестных коммуникаций перед вскрытием грунта.
Измерение глубины залегания труб и кабелей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Генератор трассопоисковый ЛИДЕР-ГТ10

Выходная мощность при работе на согласованную нагрузку, не менее, Вт	10
Режимы работы:	- 9820 +- 2 Гц непрерывный или импульсный - 1450+- 2 Гц непрерывный или импульсный
Согласование с нагрузкой:	- ручное, 10-ти ступенчатое - индуктивное, с использованием бесконтактной антенны
Диапазон сопротивлений согласованной нагрузки, Ом	1 … 500
Индикатор нагрузки	стрелочный, морозоустойчивый
Питание	встроенный аккумулятор 12 В или внешний источник питания 12В 20 Вт (например, автомобильный аккумулятор)
Габаритные размеры и масса	250х90х147 мм, 4 кг

Универсальный приемник ЛИДЕР-УП:

Режимы работы:	50±0,5 Гц; 100±1 Гц; 1450±2 Гц; 9820 ±2 Гц; “ШП” (широкая полоса) 140 … 2400 Гц; “ПФ” (плавающий фильтр Q=1,2 широкополосные фильтры ФНЧ, ПФ)
Индикация сигнала	звуковая (наушники), визуальная (стрелочный индикатор)
Общий коэффициент усиления прибора	40 дБ
Напряжение питания	Аккумулятор 12 В, с индикацией разряда
Габаритные размеры и масса	250х90х147 мм, 1 кг

Электромагнитный датчик ЛИДЕР-ЭМД

Тип преобразователя	резонансная ферритовая магнитная антенна, опционально герметичное исполнение для подводных работ до 12 метров
Коэффициент усиления электрического тракта	30 дБ
Рукоятка	Складная, телескопическая

Рамочная антенна ЛИДЕР-ИР:

Максимальная мощность, подводимая к “рамке”, Вт	20
Модуль полного комплексного сопротивления на частоте 9820 Гц, Ом	36
Тип корпуса	Пластмассовый герметичный, IP 44

Акустический датчик ЛИДЕР-АД:

Чувствительность
Вес	1,5 кг
Исполнение	Пылевлагозащищенное, морозоустойчивое Для работы на мягком и твердом грунте

Комплект поставки, его состав и функциональные возможности:

	ЛИДЕР-1100	ЛИДЕР-1010	ЛИДЕР-1011	ЛИДЕР-1110	ЛИДЕР-1111
Комплект поставки *
Приемник универсальный «ЛИДЕР-УП»	+	+	+	+	+
Датчик акустический «ЛИДЕР-АД»	+	-	-	+	+
Датчик электромагнитный «ЛИДЕР-ЭМД»	-	+	+	+	+
Генератор «ЛИДЕР-ГТ10»	-	-	+	-	+
Выполняемые функции:
Определение места утечки в трубопроводе	+	-	-	+	+
Трассировка труб (в том числе с катодной защитой), кабеля под напряжением, скрытой проводки, - в том числе кабеля без напряжения	- -	+ -	+ +	+ -	+ +
Трассировка бесконтактным методом	-	-	+	-	+
Определение места повреждения кабеля	-	-	-	+	+
Определение места пересечения трубопровода и кабеля под напряжением - в том числе без напряжения	- -	+ -	+ +	+ -	+ +
Определение глубины залегания трубопровода, кабеля под напряжением, - в том числе без напряжения	- -	+ -	+ +	+ -	+ +

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
