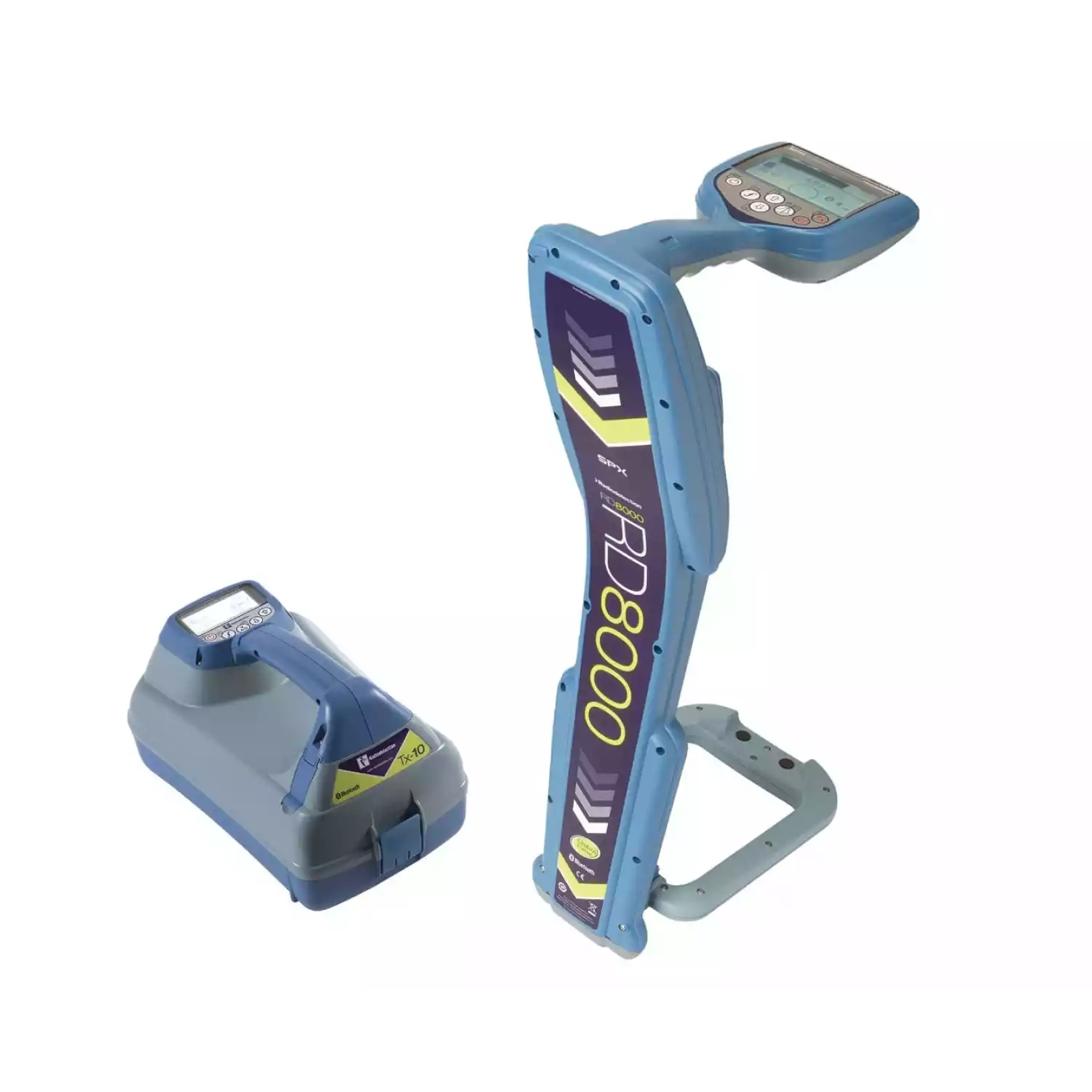

Трассоискатель RD 8000

Тип оборудования: Трассоискатели, кабелеискатели

Производитель: Radiodetection (Великобритания)

Серия: RD 8000

Модель: RD8000 PDL, RD8000 PDLB

Описание: Прибор для определения мест и глубины залегания металлических трубопроводов, кабелей и т.п.

Гарантия на прибор RD 8000: 2 года.

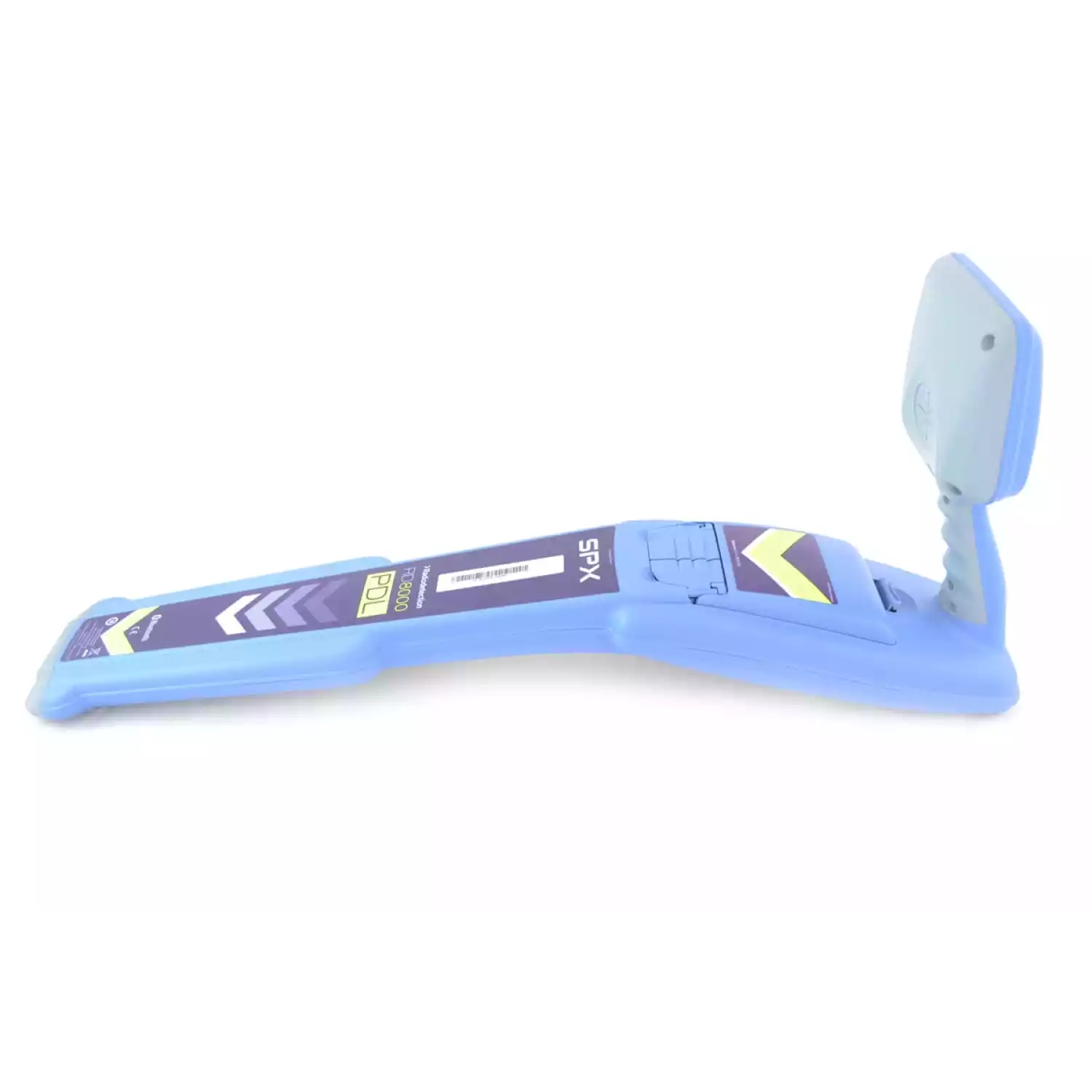

Назначение трассоискателя RD 8000: Локатор RD 8000 PDL с генератором Т10 предназначен для определения подземных коммуникаций.

Особенности трассоискателя RD 8000:

эргономичная конструкция:

- Локатор RD8000 на 28% легче прибора RD4000 всего 1,87 кг.

- Число батареек 2 шутки, время работы 30 часов.

- Интервал рабочих температур от -20 до +50 С.

динамическая защита от перегрузки

Позволяет использовать на участках с наличием электрических полей с сигналами очень большой амплитуды (электроподстанции, подвесные высоковольтными кабелями железной дороги).

SurveyCERTTM

В локаторе RD8000 оператор может сохранять и просматривать до 1000 записей локализации. Загрузите эту информацию в миниатюрный КПК или в ПК при использовании связи Bluetooth на локаторе RD8000 и вы сможете незамедлительно просматривать данные при использовании программы графического воспроизведения (совместима с Excel).Если ПК/КПК имеет приемник сигналов системы глобального позиционирования GPS, программа SurveyCERTTM будет автоматически добавлять к записи отметку времени и местоположение.

StrikeAlertTM

StrikeAlertTM предостерегает оператора с помощью звуковой сигнализации, когда тот находится рядом с мелко закопанным силовым кабелем.

нахождение дефекта

Метод, который позволяет оператору локализовать дефект кабеля при использования присоединенной к локатору А-рамки. Воспроизводимые на экране стрелки показывают направление к дефекту и помогают оператору локализовать его с точностью 1 метр. Диагностирование дефектов кабельной оболочки от короткого замыкания до сопротивления 2 МОм при использовании А-рамки

CD (Current direction, направление тока)

Метод выделения заданного кабеля из нескольких параллельно проложенных кабелей при использовании CD-стрелок.

одновременная работа в двух режимах Power и Radio

Позволяет оператору быстрее выполнять обследование места. По тональности звука оператор судит о типе принимаемого сигнала.

Возможность измерения глубины кабеля на частоте 50 Гц без включения генератора (режим Power).

стрелки по направлению к сигналам пикового уровня

Средство направляет оператора к центральной линии трубопровода или кабеля путем показа стрелок влево и вправо и воспроизведения отличающихся друг от друга тональных сигналов. Чем длиннее стрелка, тем больше расстояние от цели.

компас

Оператору предоставляется визуальная индикация направления к кабелю или к трубопроводам. С помощью этой функции оператор может легко следовать к заданной линии, а затем корректным образом позиционировать локатор для обеспечения максимальной точности измерения глубины.

TruDepthTM

Показывает глубину автоматически лишь тогда, когда локатор позиционируется корректным образом над своей целью.

SideStepTM

Позволяет оператору дистанционно регулировать частоту передатчика для предотвращения приема нежелательной помехи.

клиентский выбор частоты

- Позволяет оператору выбрать уникальную частоту ниже 1 кГц

- 24 активные частоты

- 3 частоты работы с зондами

- 4 частоты CD (Current direction, направление тока)

- 4 пассивные частоты с измерением глубины Power/Radio CATV / CPS

eCALTM

Новый метод компании Radiodetection, который позволяет оператору проверять исходную заводскую калибровку локатора RD8000. Это придает оператору уверенность в том, что локатор продолжает функционировать в соответствии с заводской калибровкой. eCAL может формировать и распечатывать сертификат подтверждения в формате Microsoft® Word без необходимости в возврате локатора в сервисный центр.

Линия iLOC

Позволяет оператору дистанционно до 800 метров управлять работой передатчика (выбор частоты, усиление мощности, включение-выключение) При наличии линии iLOC вы можете тратить меньше времени на «ходьбу», и больше - на локализацию.

Технические характеристики трассоискателя RD 8000:

Погрешность измерения	- ±2,5% при залегании объекта до 3 метров; ±2,5% при залегании до 7 метров, с помощью зонда; - max глубина локации: 6 метров, 18 метров с помощью зонда; (!!!следует иметь ввиду, что измерения локатор RD8000 PDL может проводить и на большей глубине, но точность будет ниже)
Степень влаго-пылезащиты	высокая
Диапазон рабочих температур	от -20 до +50 °С
Питание	2 батарейки
Продолжительность работы	до 30 часов (непрерывно)
Масса	1,78 кг (вместе с элементами питания)
Дисплей	жидкокристаллический с подсветкой
Разъем для подключения наушников	в наличие

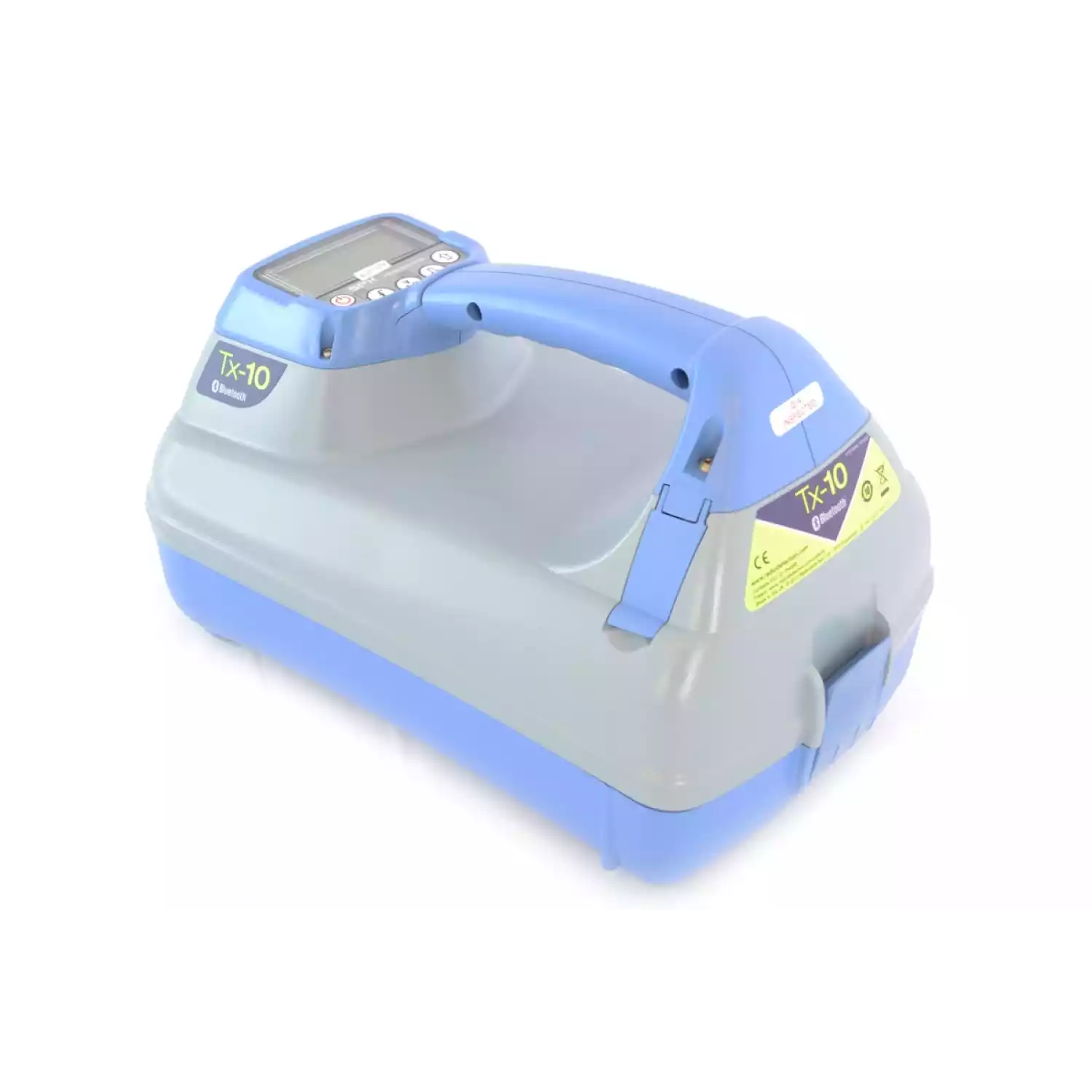

Генератор Tx-10 имеет наибольший выходной ток, а режимы Fault Find и CD являются для него стандартными. Все генераторы имеют запатентованный трехкаскадный фазочувствительный усилитель, который обеспечивает во всем диапазоне получение постоянного тока с компенсацией импеданса заземления при использовании режимов прямого подключения или индуктивной связи. Эти генераторы характеризуются меньшим энергопотреблением и имеют эргономичную конструкцию.

Выходная мощность	10Вт
Сигнализации	Звуковая, при изменении сопрот. заземления
Время работы генератора Т10	15 часов (непрерывно);
Питание	8 батареек типа D (LR20)
Масса генератора Т10	2,8 кг (вместе с элементами питания)

Состав стандартного комплекта трассоискателя RD 8000:

Локатор
Генератор TX-10
Сумка для переноски
Инструкция по эксплуатации на русском языке
Штырь заземления
Катушка с проводом для заземления
Магнит для подключения генератора к металлическим трубам
Комплект проводов для прямого подключения генератора зажимами типа «крокодил»
Батареи питания для локатора и генератора

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
