Трассопоисковая система LKZ-1000

Тип оборудования: трассопоисковая система

Производитель: Sonel, Польша

Серия: LKZ

Модель: LKZ-1000

Описание: Прибор для определения мест и глубины залегания металлических трубопроводов, кабелей и т.п.

Гарантия: 24 месяца

Назначение прибора: Трассопоисковая система LKZ-1000предназначена дляпоиска прохождения силовых и обесточенных кабельных линий, трубопроводов, как металлических, так и неметаллических на глубине залегания до 3-х метров. Использование вспомогательного оборудования позволяет находить и определять трассы труб и каналов малого диаметра, трасс канализационных труб, сточных каналов и других объектов, не проводящих электрические сигналы, наводить индукционный сигнал в кабелях телекоммуникаций или в электрических кабелях находящихся под напряжением, подключаясь непосредственно к сети с помощью вилки для электрической розетки.

Трассопоисковая система LKZ-1000 обладает следующими отличительными особенностями:

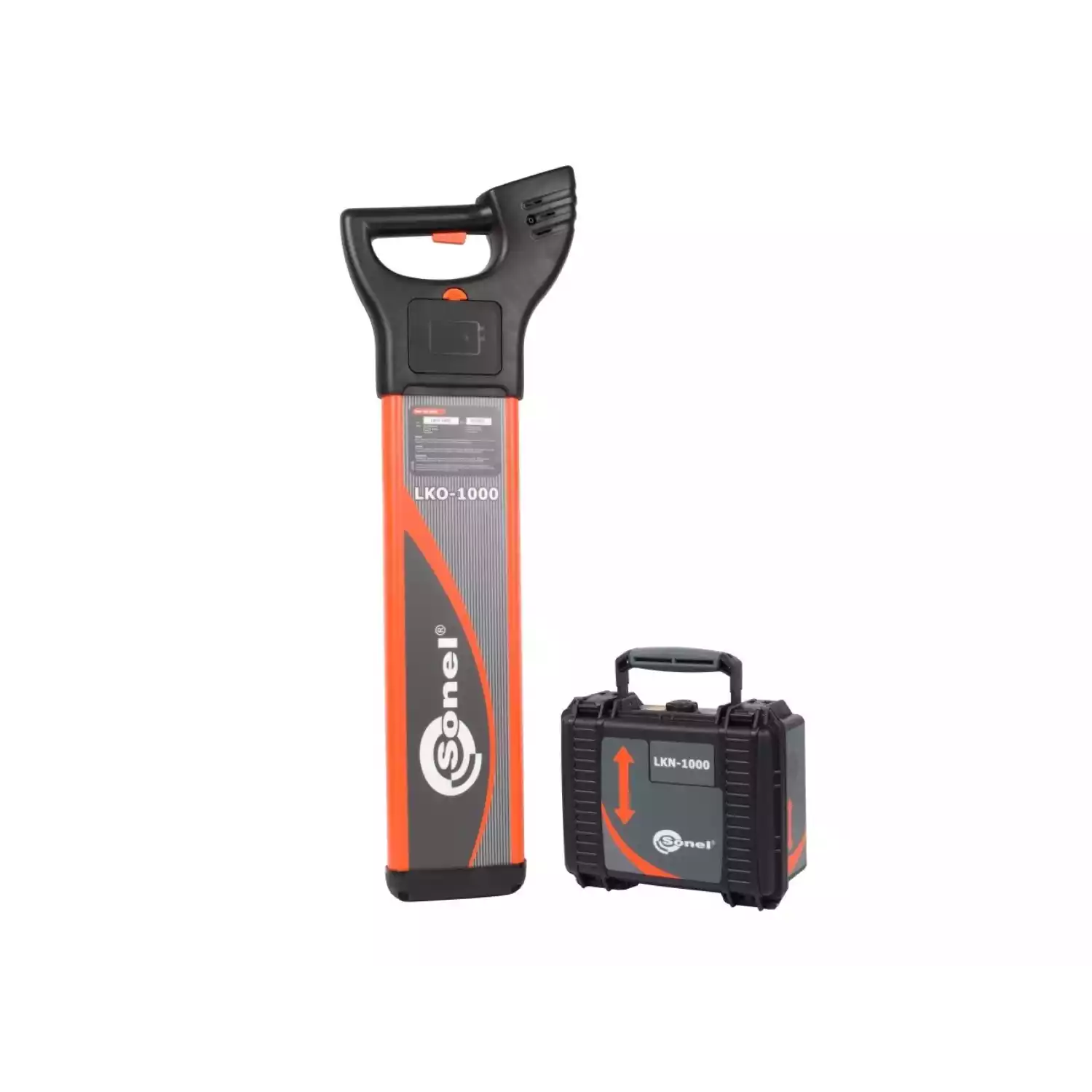

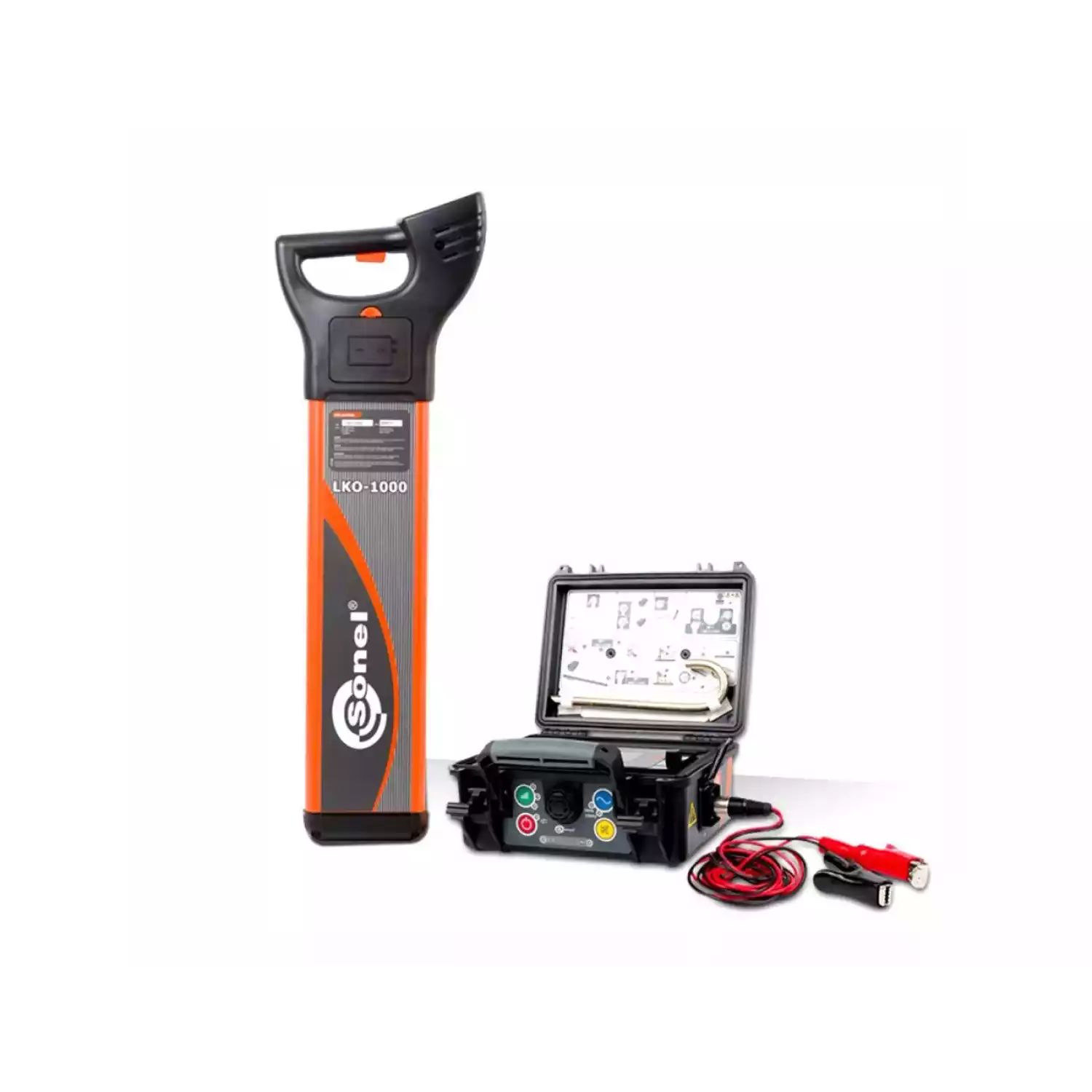

Трассоискатель LKZ-1000 состоит из приемника LKO-1000 и генератора LKN-1000. На панели управления приемника расположены индикаторы, клавиши управления и цифровой дисплей, подсветка которого автоматически включается или выключается в зависимости от условий освещенности. На панели генератора расположены указатель режимов работы (индукционный, гальванический), индикатор рабочей частоты (8 кГц или 33 кГц) и клавиша мощности сигнала.

Технические характеристики трассопоисковой системы LKZ-1000:

Рабочий диапазон измерения глубины:
в режиме «Напряжение» в режиме «Радио» при использовании генератора сигнала	от 0,3 м до 3 м от 0,3 м до 2 м от 0,3 м до 3 м
Средняя дальность обнаружения:
в индуктивном режиме в гальваническом режиме	150 м 250 м
Стандартная точность измерения глубины:	10% глубины в режимах Линия и Зонд
Рабочие частоты:
в режиме «Напряжения» в режиме «Радио» в режиме «Авто» в режиме «8 кГц» в режиме «33 кГц»	50 Гц или 60 Гц 15 кГц до 60 кГц от 50 Гц до 60 кГц 8,192 кГц 32,768 кГц
Максимальная выходная мощность генератора:	100 мВт при непосредственном подключении к подземной коммуникации сопротивлением не более 100 Ом
Степень защиты корпуса:
Приемник LKO-1000 Генератор LKN-1000 с открытой крышкой с закрытой и зафиксированной крышкой Трассопоисковый кабель Каркас катушки для локализующего провода Трассопоисковый зонд NAD-1 Разделительный адаптер AS-1 Передающие клещи N-2	IP54 (IEC 60529), пылезащищенность IP54 (IEC 60529) IP67 (IEC 60529) Возможное полное погружение в воду IP54 (IEC 60529) Возможное полное погружение в воду IP54 (IEC 60529) IP54 (IEC 60529)
Интенсивность звукового сигнала:
Приемник LKO-1000 Генератор LKN-1000	85 дБ 30 см 51 дБ 30 см
Время работы:	40 часов периодическом работы в режимах (для приемника, генератора и зонда) 33 кГц или 8 кГц при температуре 20° C
Габаритные размеры:
Приемник LKO-1000 Генератор LKN-1000 Трассопоисковый кабель на каркасе катушки Трассопоисковый зонд NAD-1 Разделительный адаптер AS-1 Передающие клещи N-2	760×250×85 мм 280×260×180 мм 490×440×210 мм Ø38×120 мм 100×80×20 мм 250×142×20 мм (диаметр обхвата Ø 100мм)
Вес:
Приемник LKO-1000 Генератор LKN-1000 Локализующий провод Передающий зонд NAD-1 Разделительный адаптер AS-1 Передающие клещи N-2	2,7 кг, включая элементы питания 2,95 кг, включая элементы питания 7,3 кг вместе с каркасом катушки 0,18 кг, включая элементы питания 0,15 кг 0,354 кг

Режимы работы трассопоисковой система LKZ-1000:

Пассивный режим:
- напряжение (Power);
- радио (Radio);
Автоматический режим Авто (Auto) (сочетание режимов Power и Radio);
Активный режим (8 кГц и 33 кГц):
- гальванический режим;
- индукционный режим;
- режим Трассопоисковый кабель;
- режим Трассопоисковый зонд;

Класс защиты: IP54, IP67

Габариты ШxВxГ: LKO-1000: 760×250×85 мм; LKN-1000: 280×260×180 мм

Масса: LKO-1000: 2,7 кг; LKN-1000: 2,95 кг

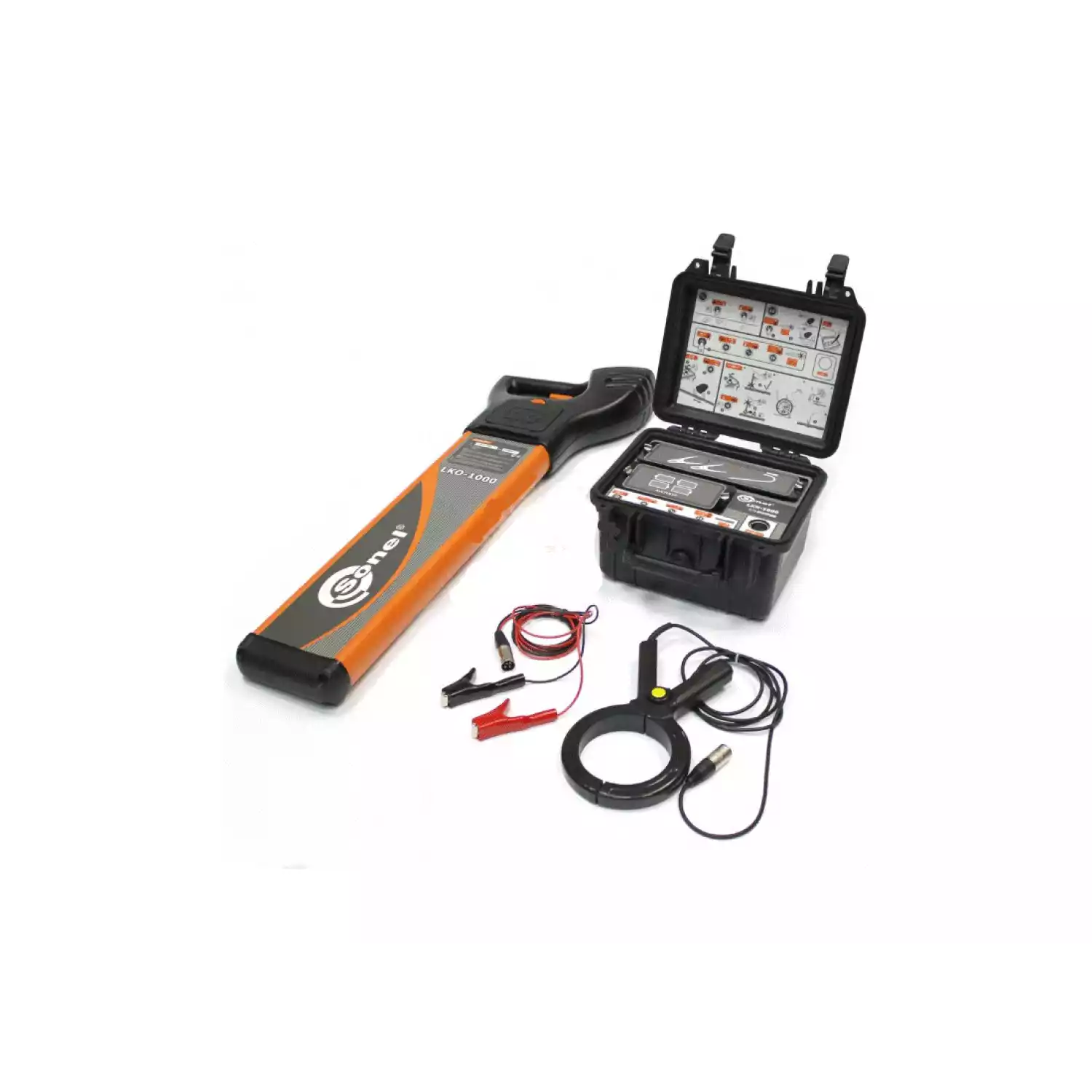

Комплект поставки LKZ-1000:

Приемник LKO-1000 1 шт
Генератор LKN-1000 1шт
Руководство по эксплуатации 1 шт
Паспорт 1 шт
Передающие клещи N-2 1 шь
Разделительный адаптер AS-1 1 шт
Набор проводов с зажимами «крокодил» 1 шт
Штыри для вбивания в грунт 1 шт
Элемент питания для генератора LR14 (C) алкалиновый4 шт
Элемент питания для приемника LR6 (AA) алкалиновый 6 шт
Чехол L-6 1 шт

Передающие клещи N-2 входят в стандартный комплект поставки и обеспечивают безопасный способ возбуждения сигнала путем индукции в кабелях телекоммуникаций и т. п. Их соединяют с генератором и закрепляют на кабеле, охватывая губками. Возбужденный через клещи сигнал не создаст помех протекающему в линии току.

Адаптер разделительный AS-1 входит в стандартный комплект поставки и собеспечивает безопасное возбуждение сигнала в электрических кабелях находящихся под напряжением. Подключается непосредственно к сети с помощью вилки для электрической розетки и передает генератора от генератора сигнал, который может быть обнаружен в кабеле. Возбужденный сигнал не создаст помех току в электрических кабелях.

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
