Трассоискатель Контур

ТУ 4276-008-12719185-2009

Прибор Контур является индикаторным прибором и предназначен для электромагнитной локации и трассировки, скрытых линейно расположенных металлических объектов. Это могут быть металлические изолированные трубопроводы, трассы энергосиловых кабелей. Сигналом для электромагнитной локации может служить как ток специального поискового генератора из комплекта трассоискателя (активный режим), так и ток промышленной частоты нагрузки электрокабелей (пассивный режим).

Электромагнитная рамка из комплекта позволяет осуществлять подачу сигнала от поискового генератора на объект поиска без гальванической связи с ним. Частота звуковой сигнализация уровня сигнала приемника не зависит от рабочей частоты, что позволяет хорошо прослушивать низкочастотный сигнал промышленной частоты

У трассоискателя Контур генератор имеет два режима работы:

бесконтактный – предназначен для определения местоположения действующих энергосиловых кабелей с токовой нагрузкой, а также труб под током от станций катодной защиты;
контактный – предназначен для определения местоположения подземных трубопроводов и обесточенных энергосиловых кабелей с использованием генератора Контура, подключаемого к отыскиваемому трубопроводу (кабелю).

Комплект состоит из генератора и приемника.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРАССОИСКАТЕЛЯ

№	Параметр	Значение
1.	Напряжение питания:
	генератора от батареи элементов типа 373 (форм-фактор D) либо от внешнего источника питания постоянного тока, В	от 9 до15
	приемника от трех элементов типа 316 (АА), В	от 3 до 5
2.	Средний ток потребления, не более, мА:
	генератора при напряжении питания (12±0,2) В	400
	приемника	6
3.	Габаритные размеры, мм, не более:
	генератора	140х200х60
	приемника	140х200х60
4.	Масса, кг, не более:
	генератора	0,5
	приемника Контур (искателя)	0,3
	комплекта Контур в футляре	4,0
5.	Выходной сигнал генератора имеет следующие параметры:
	длительность импульсов, мс	от 50 до 100
	период следования, мс	от 800 до 1200
	частота заполнения, Гц	1000±20
6.	Выходная импульсная мощность генератора при работе на активную нагрузку от 1 Ом до 1 кОм при напряжении питания (12±0,2) В, не менее, Вт	50
7.	Чувствительность приемника по напряжению при полном отклонении стрелки индикатора, мкВ, не менее:
	в пассивном режиме	100
	в активном режиме	50
8.	Центральная частота полосы пропускания приемника в активном режиме, Гц	1000±20
9.	Ширина полосы пропускания приемника на уровне 0.7 от максимума усиления в активном режиме, не более, Гц	70
10.	Центральная частота полосы пропускания приемника в пассивном режиме, Гц	50±1
11.	Ширина полосы пропускания приемника на уровне 0,7 в пассивном режиме относительно максимума усиления, не более, Гц	5
12.	Коэффициент подавления промышленных помех частоты 50 Гц в активном режиме, не менее, дБ	70
13.	Трассоискатель сохраняет работоспособность при воздействии	рабочих температур от минус 20 С до 40 С и относительной влажности 98% при 20 С

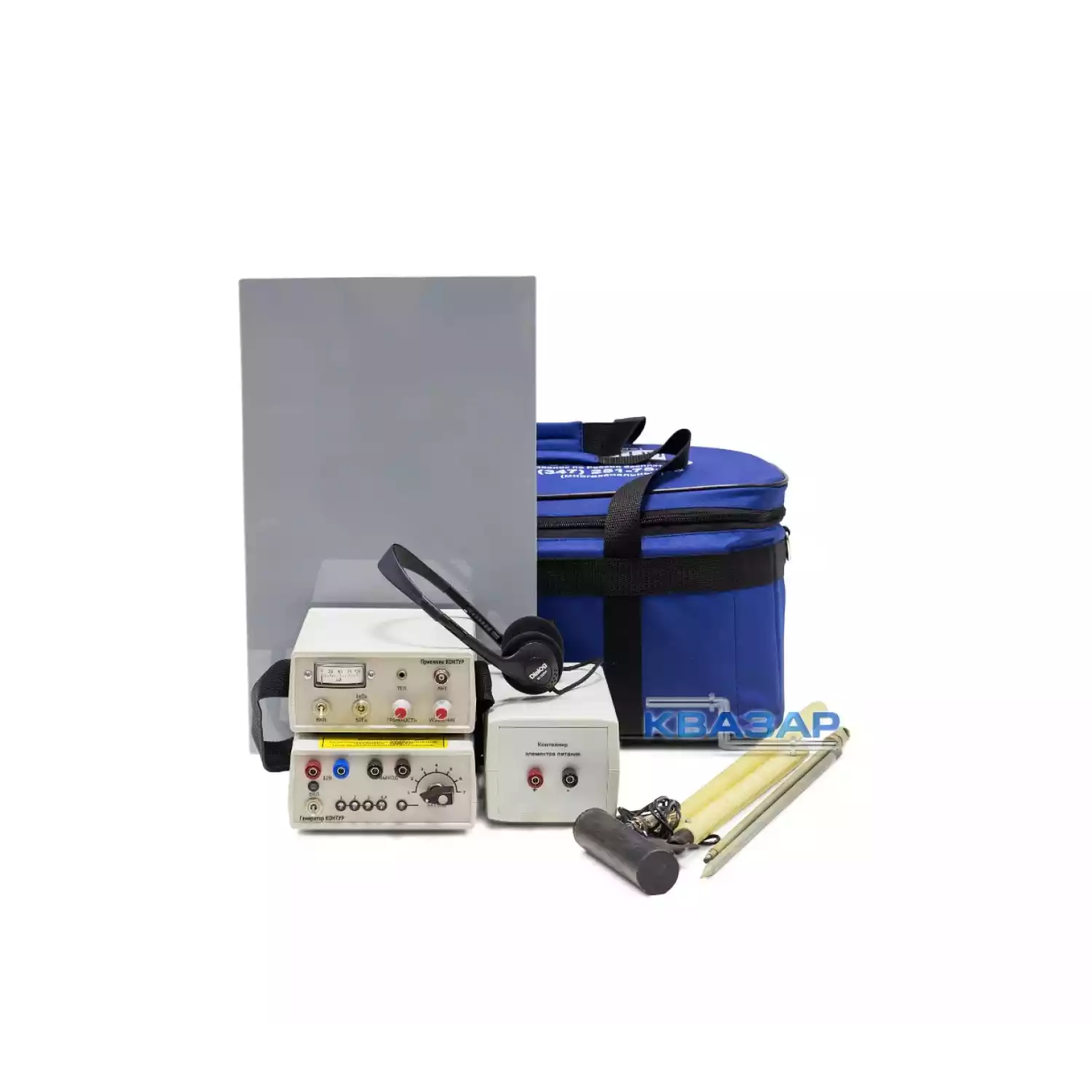

КОМПЛЕКТНОСТЬ ПРИБОРА:

№	Наименование	Количество
1.	Приемник	1шт.
2.	Генератор	1шт.
3.	Контейнер элементов памяти	1шт.
4.	Антенна	1шт.
5.	Телефон головной	1шт.
6.	Штырь с гальв. связью	1шт.
7.	Клипса магнитная	1шт.
8.	Рамка электромагнитная	1шт.
9.	Провод питания генератора от аккумулятора	1шт.
10.	Провод питания генератора от контейнера элементов питания	1шт.
11.	Провод для подключения штыря с гальв. связью	1шт.
12.	Провод для подключения магнитной клипсы	1шт.
13.	Провод для подключения электромагнитной рамки	1шт.
14.	Радиостанция стандарт LPD*	1шт.*
15.	Отвертка	1шт.
16.	Элемент питания тип (АА)	3шт.
17.	Паспорт	1шт.
18.	Футляр	1шт.
