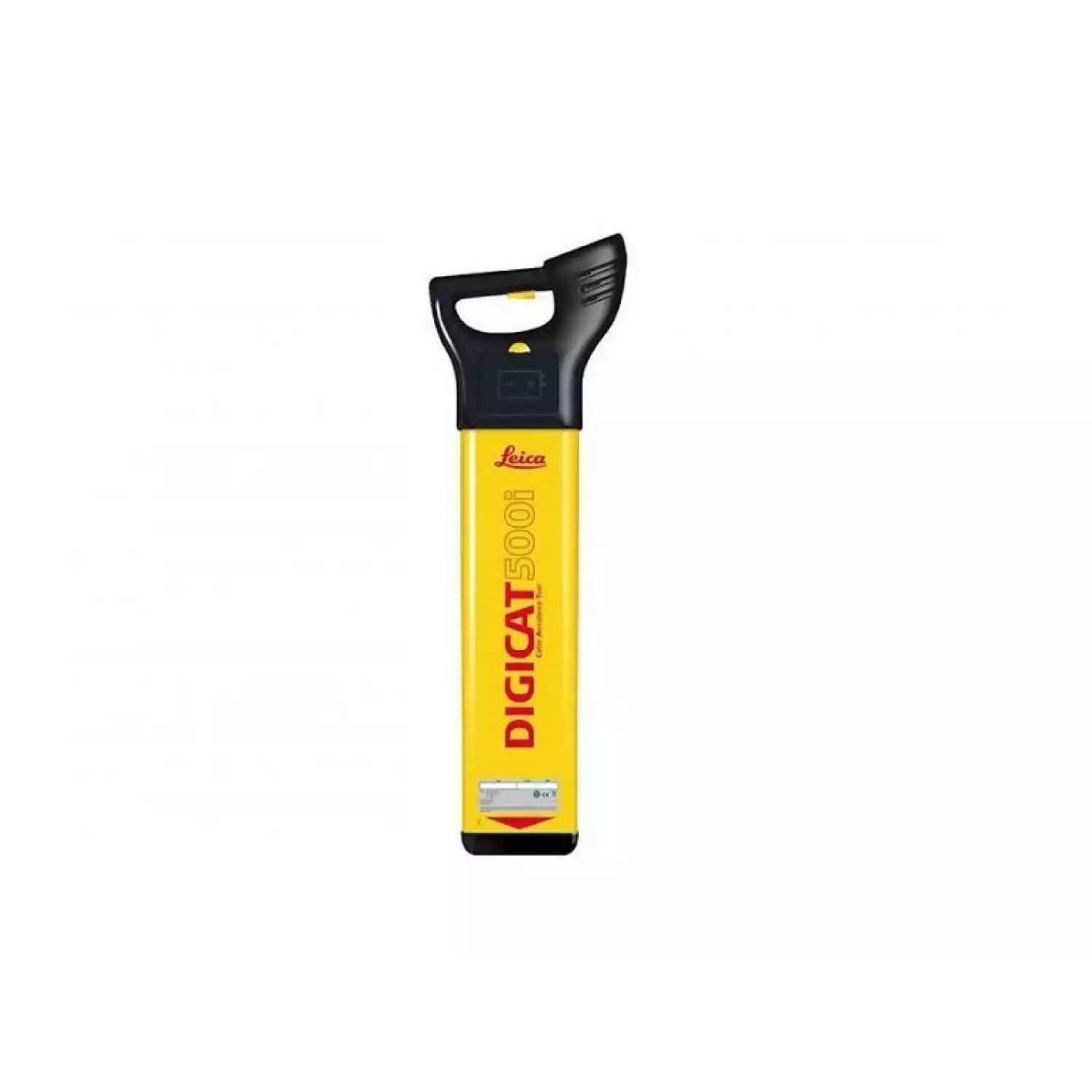

Устройство трасспоиска DS Systems

Цена: по запросу

Артикул: 2134

Производитель:

Тип оборудования: кабелеискатель, трассоискатель

Производитель: Leica, Швейцария

Серия: Digi System

Модель: DS Systems

Описание: прибор для поиска кабелей и коммуникаций

Гарантия на кабелеискатель DS Systems: 12 месяцев.

Назначение прибора:

Устройство трасспоиска DS Systems - это система поиска скрытых кабелей, проводки, трубопроводов производства компании Leica. Система обеспечивает повышение безопасности при работе на стройплощадке и сохраняет силы и средства.

Трассопоисковый прибор DS Systems является эффективной системой поиска скрытых кабелей, проводки, трубопроводов. Система обеспечивает повышение безопасности при работе на стройплощадке и сохраняет силы и средства.

Система может состоять из трех взаимодополняющих компонентов:

• Трубокабелеискатель DS Scat 100
• Двухчастотный генератор сигналов DS Itex 8/33
• Трассировщик коммуникаций DS Trace 30, 50 и 80

Каждый прибор из состава данной системы можно использовать для решения задач трасспоиска самостоятельно.

Особенности компонентов трассопоискового устройства:

Трубокабелеискатель используется автономно для поиска силовых кабелей, находящихся под напряжением. При поиске металлических труб дополнительно используется генератор DS Itex 8/33, при этом сгенерированные сигналы, отраженные от коммуникации, будут приняты трубокабелеискателем.

Для поиска керамических, пластиковых, бетонных, деревянных других неметаллических коммуникаций используется трассировщик коммуникаций DS Trace с проводом длиной 30, 50 или 80 метров .

Уникальные преимущества системы в целом

• цифровая обработка сигнала уменьшает возможность возникновения ошибок в определении местоположения коммуникации;
• простота в использовании - необходим минимальный тренинг персонала;
• крупные кнопки управления предоставляют удобство при работе в полевых условиях;
• звуковая и визуальная индикация;
• конкурентноспособная цена.

Преимущества каждого компонента системы

DS Scat 100:

• всегда начинает работу в режиме максимальной интенсивности, гарантируя безопасность работы;
• максимальная гибкость обеспечивается возможностью приема сигналов двух частот;
• компактность и небольшой вес;
• возможность пошагового поиска для максимально точного определения положения коммуникации.

DS Itex 8/33

• компактный с большим отсеком для принадлежностей;
• две рабочие частоты - 8 и 33 кГц;
• индикаторы уровня выходного сигнала и уровня зарядки батарей;
• противоударный полипропиленовый корпус.

DS Trace 30, 50 и 80

• легкий и простой в управлении,
• единственный способ для трассировки неметаллических трубопроводов.

Трубокабелеискатель DS Scat 100 - имеет три режима работы:

Поиск силовых электрокабелей (высокого и низкого напряжения)- пассивный режим без использования генератора. Позволяет обнаружить электрокабель, вокруг которого создается собственное электромагнитное поле с частотой 50-60 Кгц. На застроенной территории, где много блуждающих токов, металлические трубопроводы неглубокого заложения (например, водопровод), также создают вокруг себя магнитные поля и могут быть обнаружены пассивным способам.

Поиск слаботочных коммуникаций (кабели связи, телефон, сигнализация и пр.)- пассивный режим. Позволяет обнаружить действующие подземные коммуникации, вокруг которых создается собственное электромагнитное поле с частотой 15-30 Кгц. Используется для поиска металлических коммуникаций.

Поиск с использованием генератора электромагнитных колебаний - активный режим. Сигнал, принимаемый DS Scat, должен излучаться в направлении коммуникации генератором, например DS Itex 8/33. Используется для поиска металлических коммуникаций за счет приема отраженного сигнала.
Двухчастотный генератор DS Itex предназначен для работы в двух режимах контактном и индуктивном.

Прямое подключение - подключение генератора к любой доступной точке на коммуникации. Наиболее эффективный и предпочтительный способ везде, где это возможно.

Подключение с помощью сигнальной клеммы - используется для подключения генератора к трубе или кабелю под напряжением.

Индуктивный метод - сигнал излучается в направлении подземной коммуникации, отраженный сигнал принимается DS Scat. Это простой и удобный способ, когда первые два невозможны.

Технические характеристики трубокабелеискателя DS Scat 100:

Технические характеристики генератора DS Itex 8/33

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
