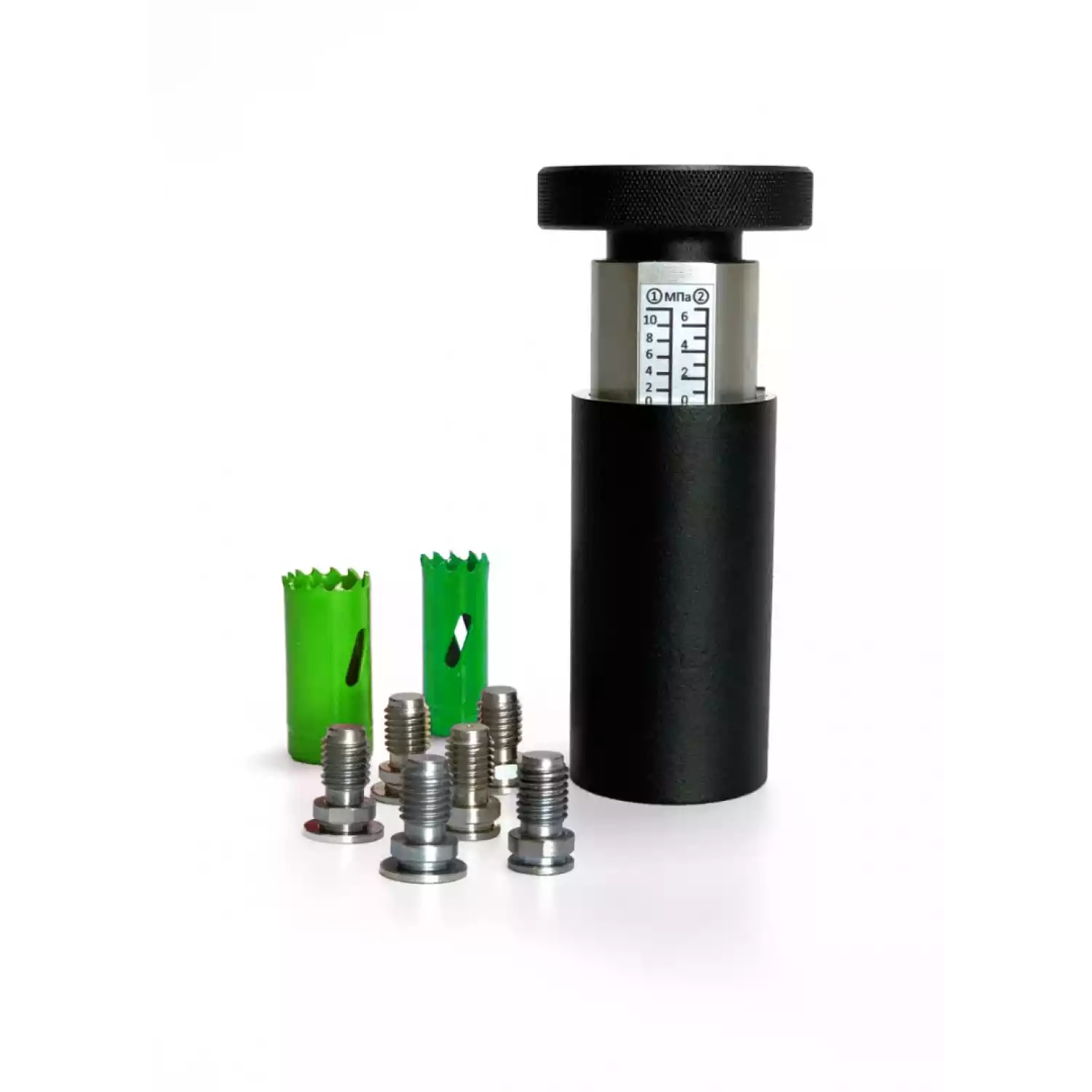

Адгезиметр механический АМЦ-1

Адгезиметр механический АМЦ-1 используется для контроля адгезии покрытий методом отрыва. В основу метода положено определение встроенным в прибор динамометром усилия необходимого для отрыва от основания приклеенного к испытываемому покрытию грибка определенного размера. Подвижная шкала размещенная на адгезиметре позволяет получить значение отрыва в Мегапаскалях (МПа). В расчете учитывается усилие отрыва и площадь основания грибка. В стандартном комплекте идут 2 вида грибков (15,1 и 19,5 мм), соответственно на приборе размещено 2 шкалы (0-6 и 0-10 МПа). Дополнительно прибор может быть укомплектован грибками и шкалами для контроля адгезии на отрыв в диапазонах 0-2; 0-15 и 0-20 МПа. Адгезиметр АМЦ-1 внесен в Госреестр СИ РФ и соответствует ГОСТ 32299-2013, ГОСТ 27325-87, ASTM D 4541, ISO 4624 и ISO 16276-1. Поверка производится только с применением стандартных грибков в диапазоне 0-10 МПа.

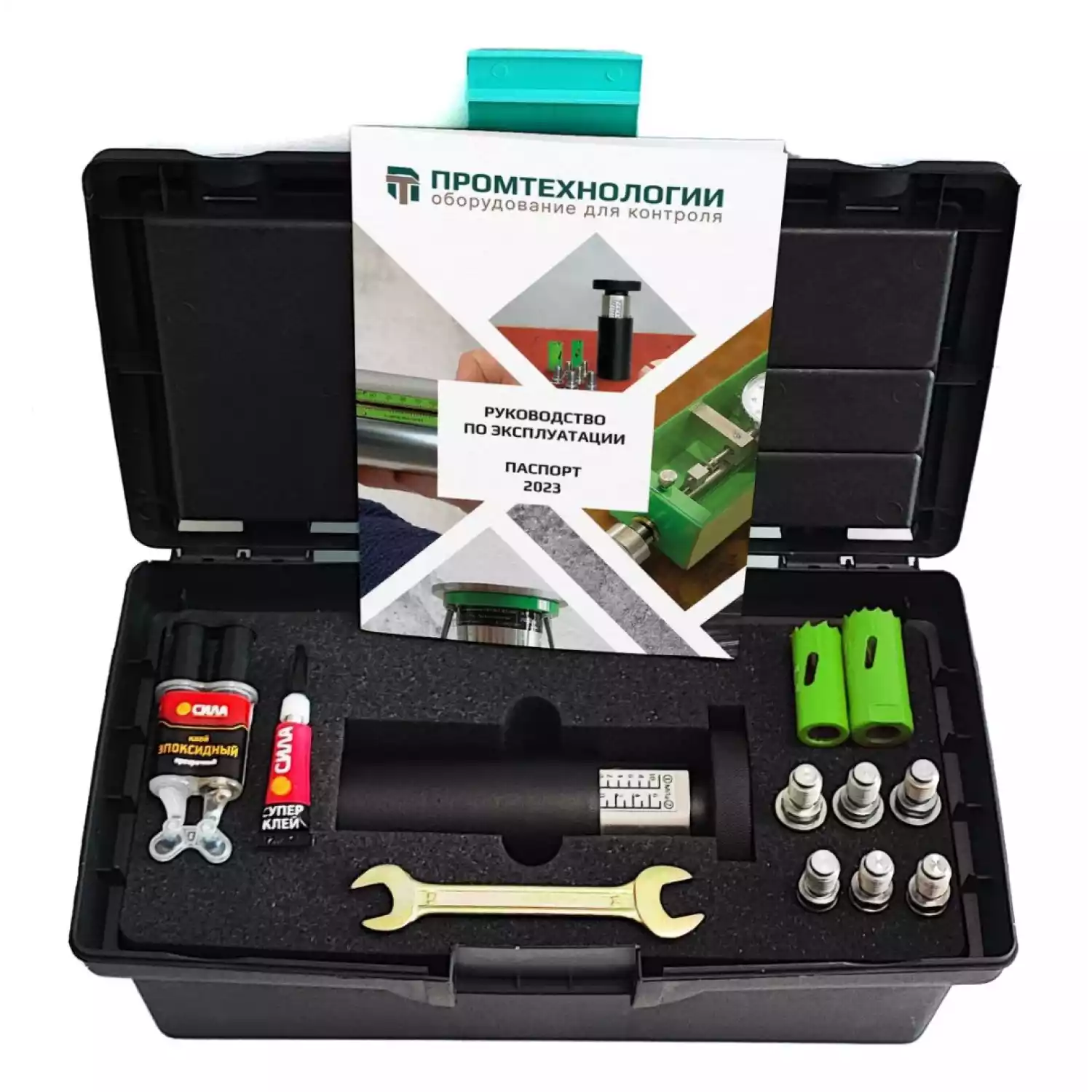

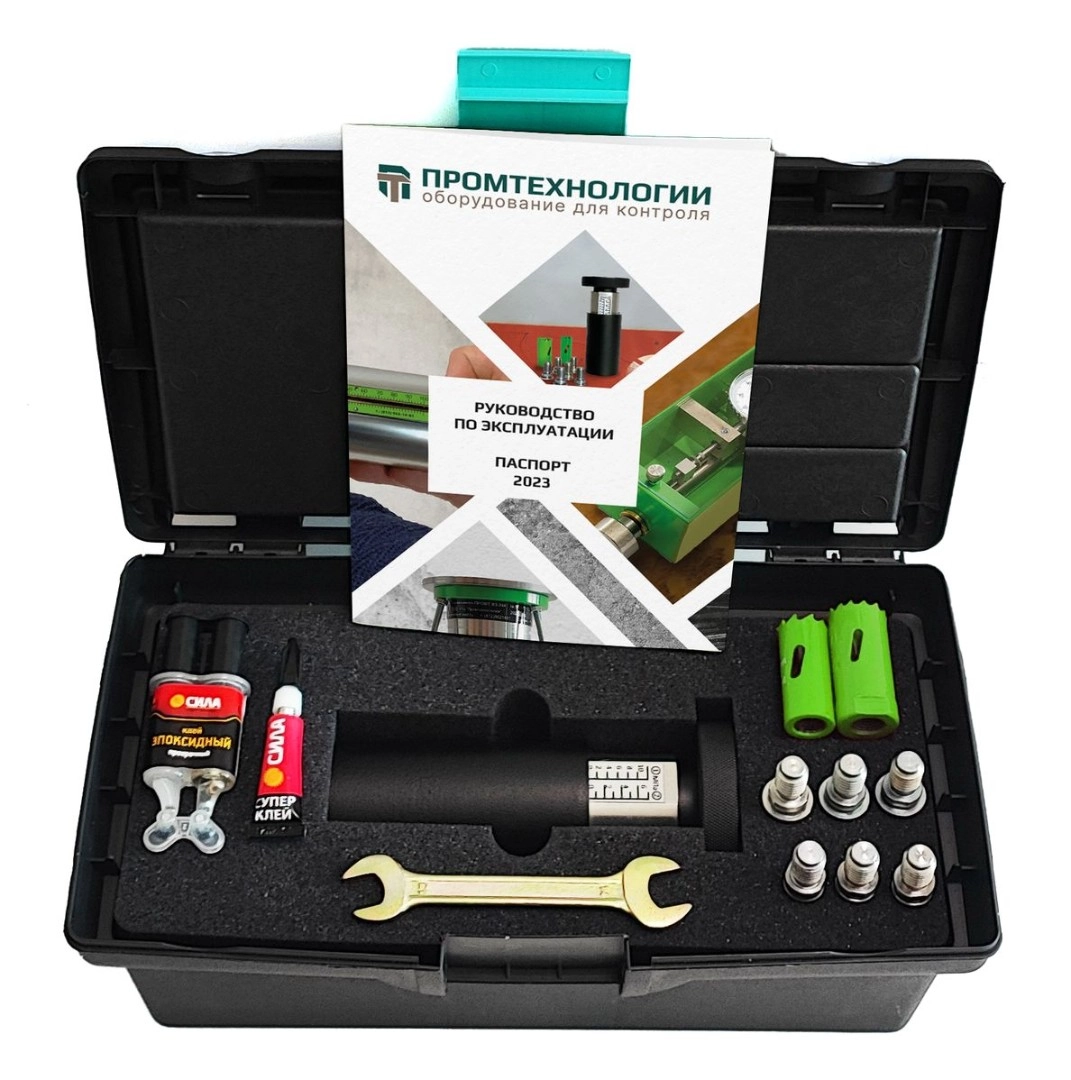

Это надежный и простой механический прибор выполненный из металла. Использование быстрополимеризирующихся клеев двух типов идущих в комплекте позволяют проводить контроль без значительных временных затрат. Адгезиметр АМЦ-1 не требует специальных навыков для работы с ним и позволяет оперативно контролировать качество покрытий в полевых и лабораторных (цеховых) условиях. В стандартном комплекте поставки идут по 3 грибка каждого 15,1 и 19,5 мм, 2 вида балеринок для обрезания покрытия вокруг грибков, 2 типа клея и ключ для выкручивая грибков после проведения контроля. В дополнительных комплектациях добавляются соответствующие грибки, шкалы и балеринки необходимого размера, с грибками для контроля в диапазоне 0-2 МПа поставляется специальная проставка.

НАЗНАЧЕНИЕ:

• определение значения адгезии покрытий методом отрыва на различных основаниях.

• полностью соответствует ГОСТ
• простота использования
• наглядность полученных результатов
• возможность проводить работы в полевых условиях (запыленность, повышенная влажность и низкая температура)
• высокая скорость проведения измерений благодаря применению быстрополимеризующихся клеев
• 5 видов грибков и шкал
• не требует специальных навыков для использования
• металлическая конструкция
• небольшой вес и размер
• все необходимое для контроля в комплекте
• внесен в Госреестр СИ РФ.

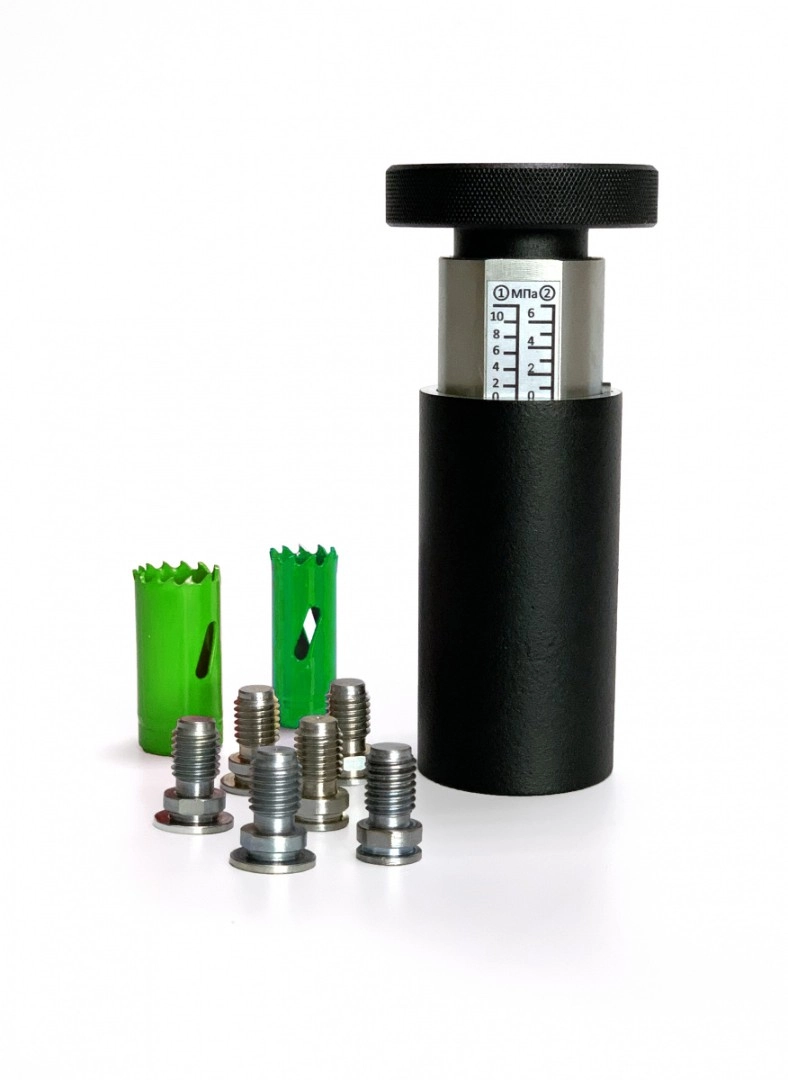

Конструкция прибора:

Конструкция прибора состоит из цилиндрического корпуса внутри которого создается усилие отрыва с помощью поворотного механизма, состоящего из пары винт-гайка, взводящим пружинный механизм, который связан с грибком.

1 – верхняя ручка; 2 – шкала для грибка №1; 3 – шкала для грибка №2; 4 – корпус; 5 – захват грибка.

Проведение измерения адгезиметром NOVOTEST АМЦ-1:

• Необходимо подготовить условия проведения испытания согласно рекомендациям нормативно-технической документации на покрытие, а также согласно выбранной методики испытания.
•  Зачистить поверхность грибка и место его приклейки на изделие с помощью шкурки (мелкой наждачной бумаги).
•  Приклеить грибок к покрытию, прижать и выдержать в соответствии с указаниями на упаковке, а также убрать излишки клея.
• При помощи балеринки (соответствующей диаметру грибка) вырезать участок испытуемого покрытия вокруг грибка до металла.
•  Вращением верхней ручки против часовой стрелки полностью отпустить захватный механизм и пружину (при этом поворотный механизм свободно перемещается в корпусе).
• Навернуть захватный механизм на грибок с использованием резьбы в нижней части захватного механизма вращением прибора по часовой стрелке до упора в основание.
• Плавно взвести пружину поворотного механизма вращением ручки по часовой стрелке, при этом приложенное удельное усилие фиксируется на шкале относительно верхнего обреза корпуса.
•  Поворачивать ручку адгезиметра до отрыва грибка от покрытия и снять показания с шкалы адгезиметра.

Характер разрушения по ГОСТ 32299, ISO 4624 и ISO 16276-1:

Анализ характера разрушения осуществляют визуальным контролем поверхности излома, чтобы установить его характер, следующим образом:

• А когезионное разрушение окрашенной пластины (разрушение слабого компонента);
• А/В адгезионное разрушение (слоя клея) между окрашенной поверхностью и первым слоем покрытия;
• В когезионное разрушение первого слоя покрытия;
• В/С адгезионное разрушение между первым и вторым слоем покрытия;
• n когезионное разрушение n-того слоя многослойного покрытия;
• n/m адгезионное разрушение сцепления между n-тым и m-тым слоями многослойной системы;
• -/Y разрушение сцепления между последним слоем покрытия и клеем;
• Y когезионное разрушение слоя клея;
• Y/Z адгезионное разрушение между клеем и заготовкой.

Оценивают площадь разрушения как процент с точностью до 10% для каждого типа разрушения.
