Искровой дефектоскоп ДКИ-3

Тип оборудования: дефектоскоп искровой

Производитель дефектоскопов: Беларусь

Серия: ДКИ

Модель: ДКИ-3

Описание: электроискровой прибор для для контроля целостности покрытий труб

Гарантия на искровой дефектоскоп ДКИ-3: 12 месяцев.

Климатическое исполнение прибора ДКИ-3: УХЛ 3.1 по ГОСТ 15150-69

Назначение искрового дефектоскопа ДКИ-3:

Дефектоскоп ДКИ-3 предназначен для контроля сплошности и повышения эффективности противокоррозионной защиты изоляционных покрытий на основе полимерных материалов или битумных мастик строящихся и эксплуатируемых металлических газопроводов с толщиной изоляции до 9 мм.

Областью применения дефектоскопа могут быть предприятия газовой отрасли, энергетики, химической и нефтехимической промышленности и коммунального хозяйства.

Принцип действия

Принцип работы основан на электрическом пробое воздушных промежутков между электродом, подключенным к одному из полюсов источника высокого напряжения, и самим трубопроводом, подключенным к другому полюсу, в местах дефектов изоляции.

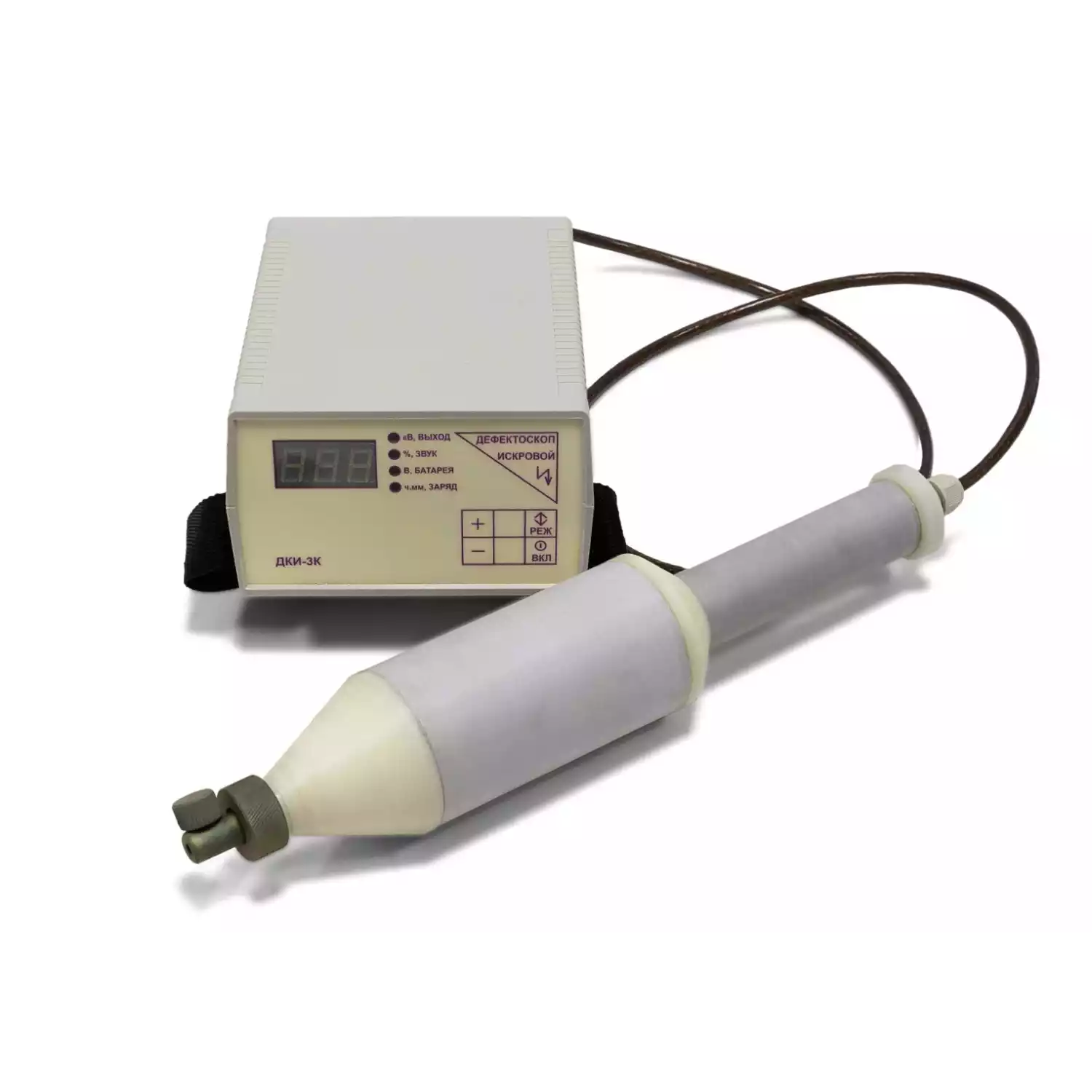

Прибор состоит из двух основных функциональных блоков: блока контроля и штанги.

Искровой дефектоскоп ДКИ-3 обладает следующими отличительными особенностями:

Возможность работать со сменными электродами.
Различные варианты комплектации: сменные электроды под диаметр трубы 244 мм и по отдельному заказу под диаметры 180 мм, 126 мм, 108 мм; электрод прямой, электрод прямой щеточный.
Работа от встроенного или внешнего блока питания.
Звуковая и световая сигнализацию при понижении напряжения питания ниже заданного уровня с последующим автоматическим отключением питания.
Звуковая и световая сигнализация при выявлении дефекта изоляции и отображает остаток заряда аккумуляторной батареи.
Цифровая индикация установленного выходного напряжения.

Технические характеристики ДКИ-3:

Диапазон толщины контролируемых покрытий, мм: до 9
Расстояние между двумя дефектами, фиксируемыми как раздельные, мм: ≥25
Диаметры труб, мм: 89, 108, 159, 219, 325
Скорость перемещения электрода, м/с, не более: 0,3
Амплитуда импульсов напряжения на электроде дефектоскопа программно задается в диапазоне, кВ: от 1 до 36
Допускаемая погрешность установки амплитуды импульса, % не более: ±15
Номинальное напряжение питания, В: 9,6
Потребляемая мощность, Вт не более: 5
Время непрерывной работы от одной зарядки аккумуляторов, ч: не менее 8
Габаритные размеры блока контроля, мм: не более 200×80×150
Габаритные размеры штанги, мм: не более 400×70
Масса блока контроля, кг: не более 2
Масса штанги, кг: не более 1

*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.
