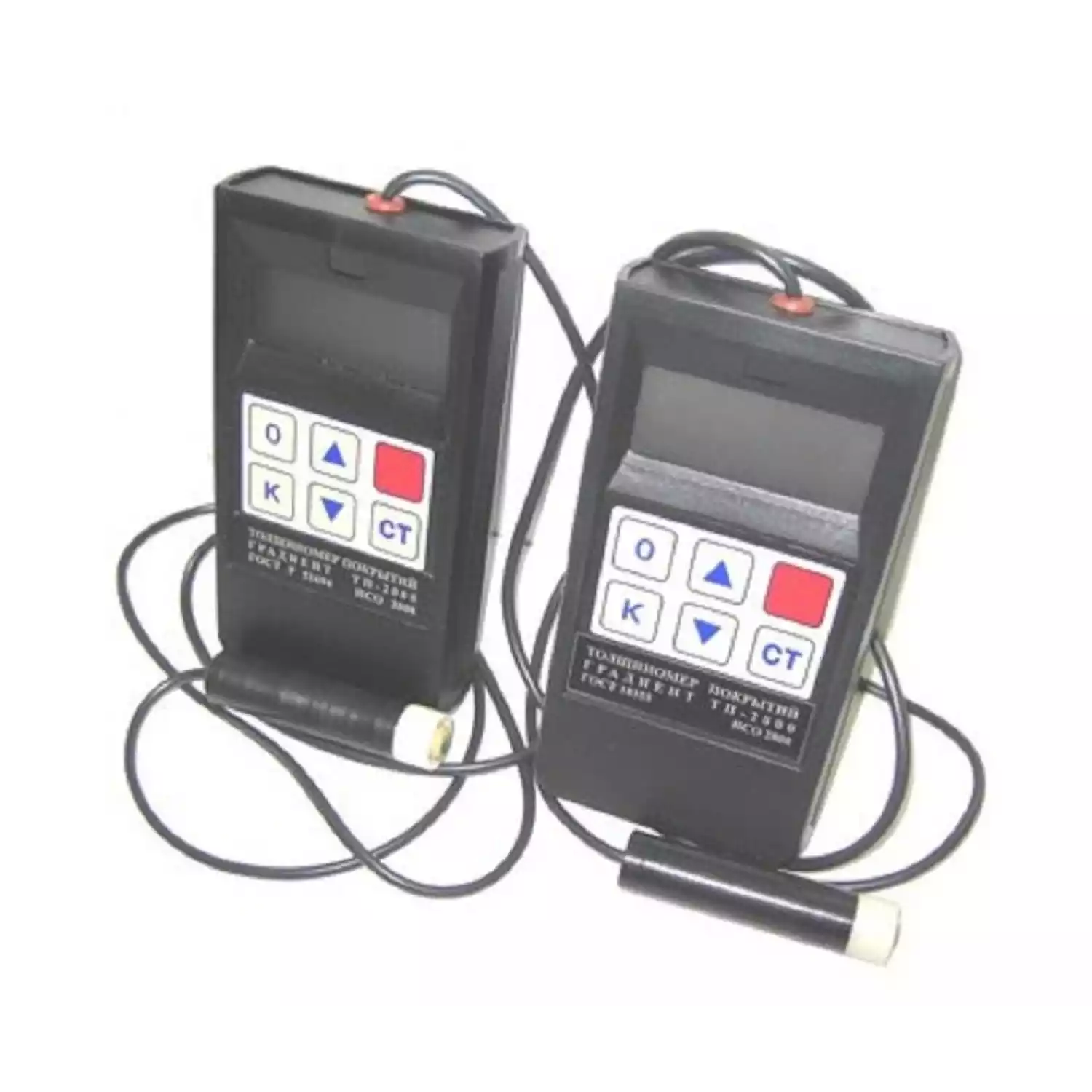

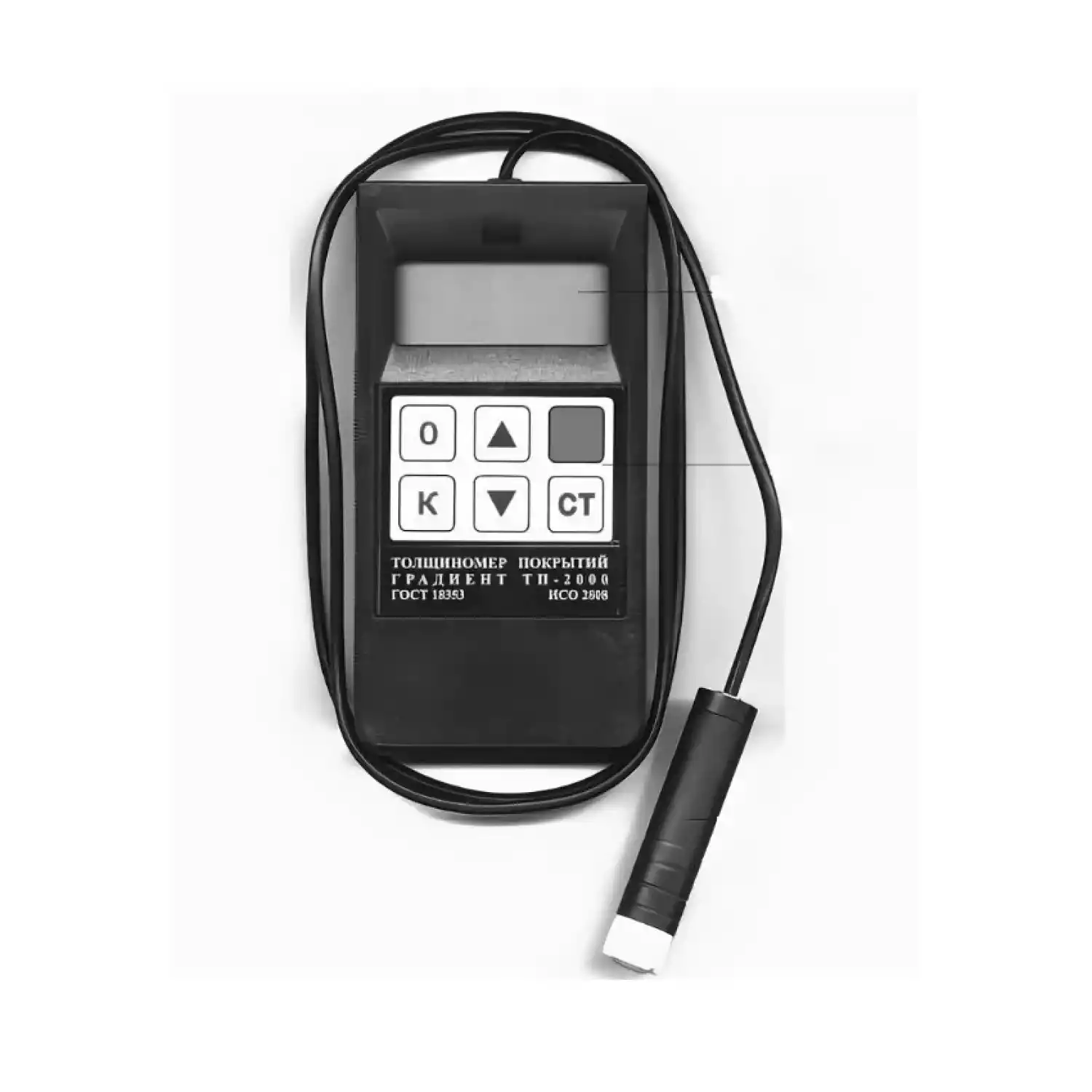

Толщиномер покрытий Градиент ТП-2000 Ф

Тип оборудования: Толщиномер покрытий, измеритель толщины покрытия

Производитель: Градиент-Техно,  Россия

Серия: Градиент ТП-2000 Ф

Модель: Градиент ТП-2000 Ф

Описание: многофункциональный прибор для измерения толщины различных покрытий

Гарантия на многофункциональный толщиномер: 12 месяцев

Назначение толщиномера Градиент ТП-2000 Ф:

Прибор измеряет толщину полимерных и порошковых лакокрасочных покрытий на магнитных металлах (черный металл, сталь) в диапазоне от 10 мкм до 2000 мкм.

Принцип работы толщиномера основан на преобразовании величины измеряемой толщины диэлектрического покрытия в электрический сигнал и последующего измерения его амплитуды.

При этом сигнал подвергается необходимой обработке.

Преимущества:

Все операции с сигналом осуществляются микропроцессором.

Последнее преобразование сигнала осуществляется в число, равное величине толщины покрытия, выраженной в микронах.

Это число отображается на жидко-кристаллическом индикаторе.

Измерения толщины покрытия в микронах выводятся на экран прибора в виде цифр от "0000" до "9999".

Основные особенности:

• Измерения толщины покрытий в микронах выводятся на цифровой дисплей прибора в виде цифр от 0000 до 9999 и сохраняются на индикаторе при подъеме датчика прибора и до следующего измерения.
• Наличие энергонезависимой памяти позволяет сократить количество операций по калибровке прибора, так как они сохраняются в памяти прибора после его выключения.
• Каждая операция и измерения сопровождаются звуковым сигналом.
• Максимальное количество измерений в режиме усреднения измерений – 128.
• Измерение толщины покрытий происходит автоматически после установки датчика по нормали к поверхности и без покачивания, зазора и смещения.

Технические характеристики:

Диапазон измерения толщины покрытий, от 0,010 мм до 2,0мм.

Предел допускаемой основной погрешности толщиномера от измеряемой величины h: ±(0,02h+0,002) мм.

Дополнительная погрешность, вызванная температурными колебаниями, изменением напряжения, шероховатостью поверхности и другими факторами не превышает 0,5 от допускаемой основной погрешности.

Предел допускаемой дополнительной погрешности ? крив. доп. В микронах, вызванной уменьшением радиуса кривизны менее значения 40 мм не превышает значения определяемого по формуле:

∆ крив. доп. = ∆ осн. Log2 40/a, мкм, где а – радиус кривизны, мм; ∆ осн – предел

допускаемой абсолютной основной погрешности, мкм.

Режимы работы толщиномера:

• Определение характеристик металла без покрытия;
• Установка нуля прибора,
• Калибровка прибора по диэлектрической калибровочной пластине,
• Дискретное измерение толщины покрытия,
• Статистическая обработка измерений - усреднение измерений толщины покрытия,
• Непрерывное измерение толщины гладких диэлектрических пленок – сканирование толщины гладких диэлектрических пленок. В этом режиме измерения производятся с более высокой точностью - измерения продолжаются до тех пор пока датчик не будет установлен окончательно на поверхность покрытия, при этом величина измерения стабилизируются. В этом режиме включение режима статистической обработки (вычисление средней величины) измерений не возможно. Измерения толщины покрытий в микронах выводятся на цифровой дисплей прибора в виде цифр от «0000» до «9999».

Наличие энергонезависимой памяти позволяет сократить количество операций по калибровке прибора, так как они сохраняются в памяти прибора после его выключения.

Каждая операция и измерения сопровождаются звуковым сигналом.

Прибор предназначен для эксплуатации при температуре в пределах от минус 5°С до плюс 35°С. Относительная влажность воздуха в помещении до (60±15)%. Атмосферное давление (750±30) мм.рт.ст. Вид климатического исполнения УХЛ категории 4.2. ГОСТ 15150.

Температура объекта контроля соответствует температуре окружающего воздуха.

По устойчивости к воздействию вибраций прибор должен соответствовать группе исполнения N2 для помещений, защищенных от существенных вибраций ГОСТ 12997.

Расстояние от края датчика до края изделия – не менее 10 мм.

Величина шероховатости контролируемого покрытия и основания, на которой обеспечивается погрешность измерения толщины, Rz – не более 80 мкм.

Величина шероховатости контролируемой поверхности покрытия и основания,на которой обеспечивается погрешность измерения толщины, Ra – не более 0,8 мкм.

Максимальное количество измерений в режиме усреднения измерений – 128.

Измерения толщины покрытия выводятся на цифровой дисплей электронного блока с числом разрядов 4 в микронах.

Радиус кривизны поверхности изделия – не менее 40 мм.

Толщина основания, на котором возможно измерение толщины с номинальной погрешностью, составляет не менее 0,1 мм.

Среднее время наработки на отказ – не менее 500 ч.

Полный средний срок службы – 5 лет.

Габариты размеры электронного блока – 170 мм (длина), 90 мм (ширина), 40 мм (высота).

Масса электронного блока 300 г.

Габаритные размеры датчика – 75 мм (длина), 20 мм (диаметр); длина соединительного кабеля – 120 мм.

Масса датчика – 150 г.

Питание прибора автономное от 3 батарей типа АА.

Комплект поставки:

• Электронный блок и датчик с кабелем – 1 шт.
• Образец диэлектрической калибровочной пластины – 1 шт.
• Образец металлического основания без покрытия – 1 шт.
• Руководство по эксплуатации – 1 экз.
• Паспорт – 1 экз.
• Упаковка – 1 шт.

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления
