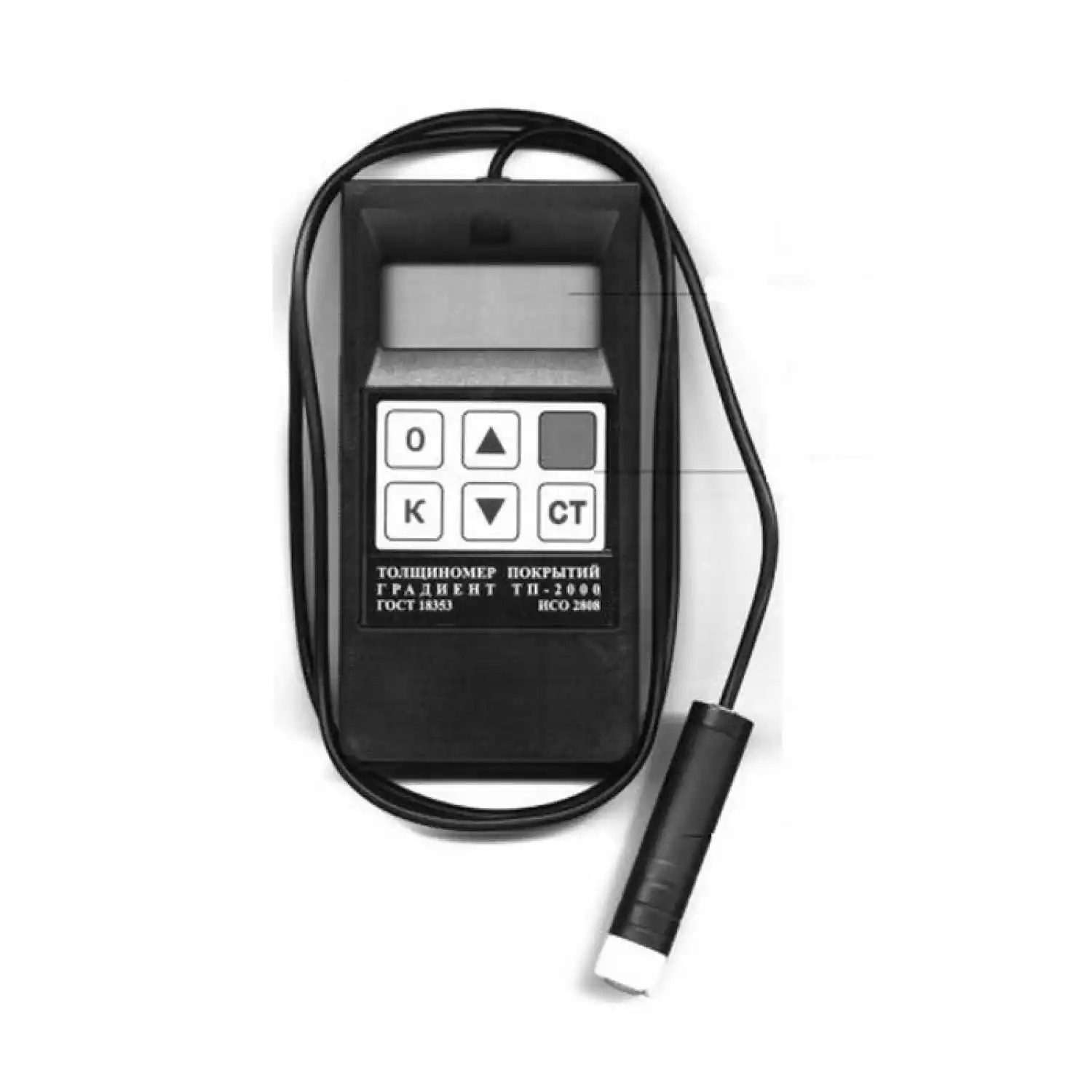

Толщиномер покрытий ГРАДИЕНТ ТП-2000 Н(AL)

Тип оборудования: Толщиномер покрытий, измеритель толщины покрытия

Производитель толщиномеров: Россия

Описание: многофункциональный прибор для измерения толщины различных покрытий

Гарантия на многофункциональный толщиномер: 12 месяцев

Назначение толщиномера Градиент ТП-2000 Н (AL):

Толщиномер покрытий ГРАДИЕНТ ТП-2000 Н(AL) (Модель AL) предназначен измерение толщины диэлектрических полимерных и лакокрасочных покрытий на алюминиевой, медной, титановой и стальной тонкой фольге, на неметаллических конструкциях, а также на дереве, картоне, бетоне, железобетоне, асфальте, кирпиче, пластмассе, стеновых панелях подкладным методом.

Принцип действия:

Метод измерения толщины диэлектрических покрытий закладным методом на неметаллических материалах заключается в следующем:
На неметаллическое основание (дерево, картон, бетон, железобетон, асфальт, пластмасса, стеновые панели) в выбранных и согласованных заранее контрольных точках, приклеивается или устанавливается пищевая алюминиевая фольга толщиной 10 микрон (или более), квадратной формы и размером 25 х 25 мм.
Возможно в качестве клея использовать наносимый лак или краску.
Количество мест размещения точек контроля согласовывается испытателями заранее.
После завершения процесса склеивания алюминиевой фольги с основанием, на поверхность неметаллического изделия наносят покрытие, которое за тем сушат в течение определенного времени в соответствии с требованиями на покрытие.
Затем в контрольных точках, где была приклеена фольга, измеряют толщину нанесенного покрытия.
При этом испытатели считают, что покрытие нанесено на изделие равномерно по всей площади, то есть толщина покрытия на алюминиевой фольге и в других точках изделия должна быть примерно одной и той же.

Применение:

1.1. Измерение толщины покрытий.

1.1.1. Приклейте или установите квадраты алюминиевой фольги в выбранных контрольных точках на поверхности изделия.

1.1.2. После завершения процесса склеивания алюминиевой фольги с основанием и высыхания клея, зафиксируйте в документе положение контрольных точек с алюминиевой фольгой на изделии.

1.1.3. Нанесите равномерно покрытие на изделие. Для нанесения одинакового по толщине покрытия можно применить специальные инструмент – аппликаторы.

1.1.4. После завершения процесса отверждения нанесенного покрытия на изделии, можно приступать к измерению толщины покрытия в точках размещения алюминиевой фольги.

1.1.5. Измерение толщины покрытий происходит автоматически после установки датчика по нормали к поверхности и без покачивания и смещения на время 1…2 секунд.

1.1.6. Результаты измерений толщины покрытий выводятся на цифровой индикатор прибора, сопровождается звуковым сигналом и сохраняются на индикаторе при подъеме датчика прибора и до следующего измерения.

Технические характеристики:

Управление прибором и обработка результатов измерений выполняется микропроцессором.

Рабочие условия эксплуатации прибора: температура окружающего прибор воздуха от - 10°С до + 40°С, атмосферное давление 0,1 Мпа, относительная влажность воздуха до 50%.

Диапазон измерения толщины диэлектрического покрытий на алюминиевой фольге толщины 10 мкм - от 10 мкм до 1000 мкм.

Диапазон измерения толщины диэлектрического покрытия на немагнитном металле толщины более 100 мкм – от 10 мкм до 2000 мкм.

Режимы работы толщиномера:

• Установка нуля прибора,
• Калибровка прибора по диэлектрической калибровочной пластине с отклонением по толщине не более ±4 мкм,
• Дискретное измерение толщины покрытия,
• Статистическая обработка измерений - усреднение измерений толщины покрытия

Расстояние от края датчика до края изделия – не менее 5 мм.

Величина шероховатости контролируемого покрытия и основания, на которой обеспечивается погрешность измерения толщины, Rz – не более 80 мкм.

Величина шероховатости контролируемой поверхности покрытия и основания, на которой обеспечивается погрешность измерения толщины, Ra – не более 0,8 мкм.

Предел основной погрешности прибора в миллиметрах на алюминиевой фольге не превышает величины ± (0,004 + 0,02h), где h измеряемая величина толщины в миллиметрах.

Предел допускаемой дополнительной погрешности измерения при изменении температуры окружающего воздуха от нормальной на каждые 5 °С в пределах рабочего интервала температуры – не превышает половины предела допускаемой основной погрешности.

Предел допускаемой дополнительной погрешности ∆ ш , вызванной наличием шероховатости покрытия или основания, превышающей величину Ra = 0,8 мкм, не превышает величины ∆ ш = ± Rz, где Rz – величина шероховатости в мкм.

Максимальное количество измерений в режиме усреднения измерений – 128.

Наличие энергонезависимой памяти.

Измерения толщины покрытия выводятся на цифровой индикатор с числом разрядов 4 в микронах.

Радиус кривизны поверхности изделия – не менее 40 мм.

Толщина алюминиевой фольги, на котором возможно измерение толщины покрытия с номинальной погрешностью, составляет не менее 10 ±1 мкм.

Среднее время наработки на отказ – не менее 50000 ч.

Установленная безотказная наработка на отказ – 5000 ч.

Прибор соответствует требованиям техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.12-75.

По способу защиты от поражающего электрического тока прибор относится к классу 0 по ГОСТ 12.2.007.0-75.

Полный средний срок службы – 10 лет.

Установленный срок службы – 4 года.

Масса - 300 г.

Длина кабеля – 1 – 1,2 м.

Комплектация:

• Прибор с датчиком толщины – 1 шт.
• Набор калибровочных диэлектрических пластин – 1 шт.
• Контрольная алюминиевая фольга без покрытия – 1 шт.
• Образец немагнитного металла основания без покрытия для проведения поверки прибора – 1 шт.
• Руководство по эксплуатации – 1 экз.
• Паспорт – 1 экз
