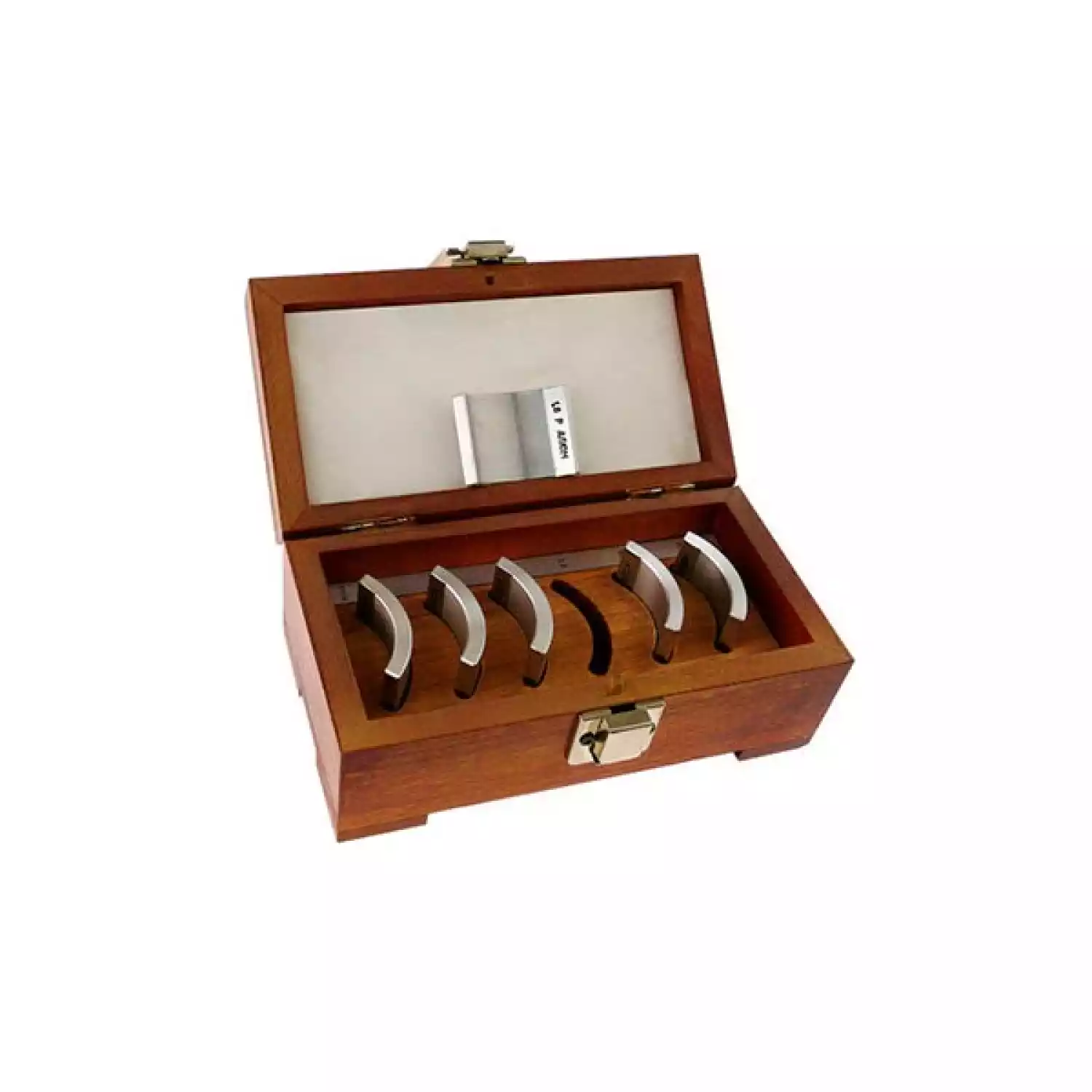

Образцы шероховатости поверхности (сравнения) модель 1833

Тип оборудования: образцы шероховатости

Производитель: ОАО "Калибр", Россия

Серия: 1833

Модель: 1833

Описание: образцы для воспроизведения металлической поверхности, полученные разными способами механической обработки

Сертификаты на образцы шероховатости:

Сертификат Госстандарта Российской Федерации. Образцы шероховатости модель 1833 внесены в Государственный реестр средств измерений РФ.

Гарантия на образцы шероховатости: 12 месяцев.

Образцы шероховатости выпускаются по ГОСТ 9378, образцы воспроизводят металлические поверхности, полученные определенным способом механической обработки (точением, растачиванием, фрезерованием, шлифованием, полированием). Образцы предназначены для оценки шероховатости поверхности, полученной одним из указанных выше способов обработки, путем сравнения с ними визуально и на ощупь.

Условное обозначение способа обработки	Способ механической обработки	Форма образца	Ряд номинальных значений параметра шероховатости Ra образцов, входящих в набор мкм
ШП	Шлифование периферией круга плоское	Плоская	0,1; 0,2; 0,4; 0,8; 1,6; 3,2
ШЦ	Шлифование наружное круглое	Цилиндрическая выпуклая
ШЧ	Шлифование чашеобразным кругом	Плоская
ШТ	Шлифование торцевое	Плоская
ШЦВ	Шлифование внутреннее	Цилиндрическая вогнутая
Т	Точение	Цилиндрическая выпуклая	0,4; 0,8; 1,6; 3,2; 6,3; 12,5
ТТ	Точение торцевое	Плоская
ФТП	Фрезерование торцевое	Плоская
ФТ	Фрезерование торцевое	Плоская
ФЦ	Фрезерование цилиндрическое	Плоская
Р	Растачивание	Цилиндрическая вогнутая
ПП	Полирование плоское	Плоская	0,0125; 0,025; 0,05; 0,1; 0,2
ПЦ	Полирование цилиндрическое	Цилиндрическая выпуклая	0,0125; 0,025; 0,05; 0,1; 0,2

Основные области применения образцов:

контроль шероховатости труднодоступных поверхностей;
оперативная оценка шероховатости детали на различных стадиях технологического процесса механообработки;
использование в качестве рабочих образцов при контроле металла и металлоизделий.

Пример условного обозначения образца для оценки стальных поверхностей, полученных расточкой, с номинальным значением параметра шероховатости Ra 1,6 мкм; Образец шероховатости 1,6Р сталь, ГОСТ 9378

Пример условного обозначения набора образцов для оценки стальных поверхностей, полученных расточкой, с номинальным значением параметра шероховатости Ra 0,4-12,5 мкм:

Набор образцов шероховатости 0,4-12,5Р сталь, ГОСТ 9378
