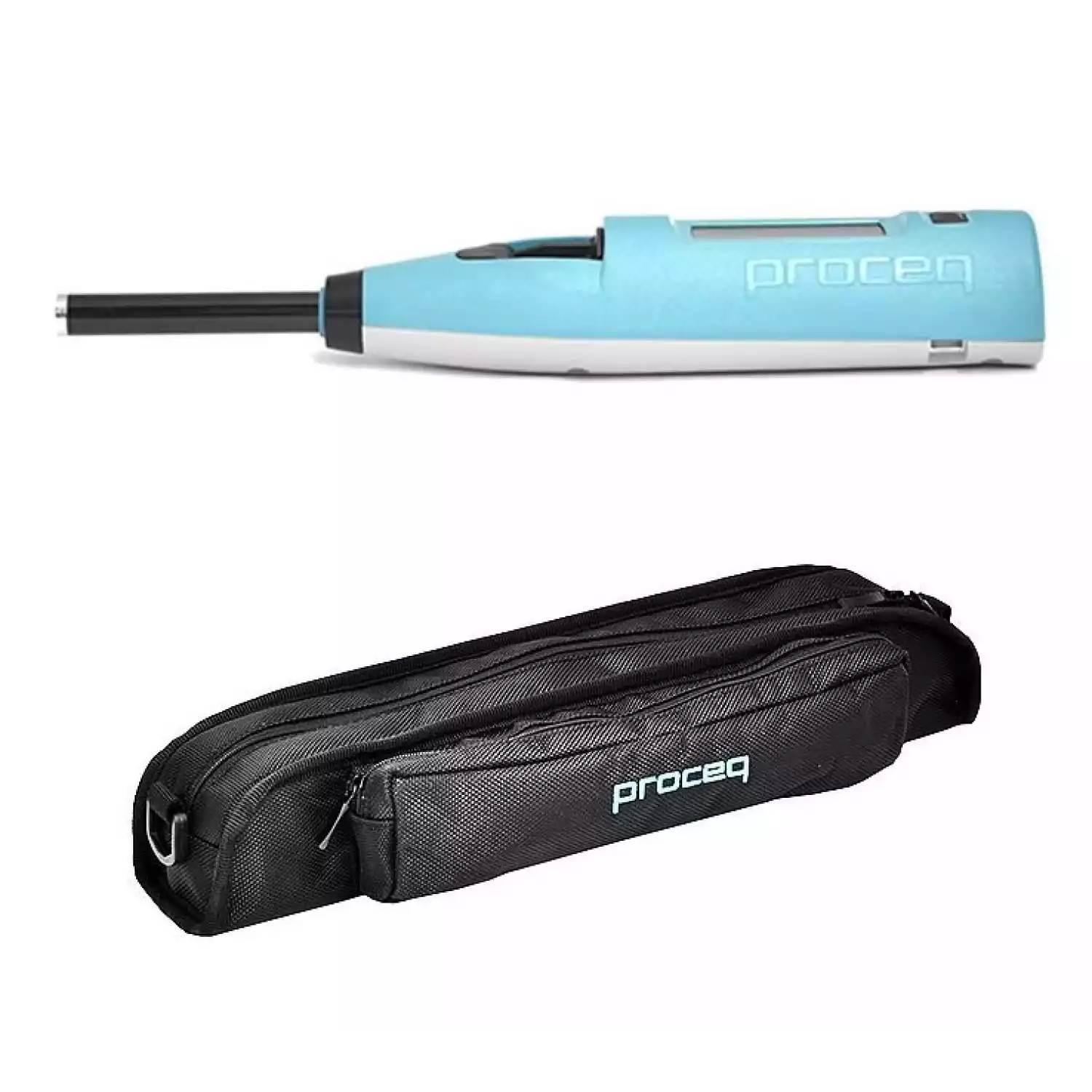

Молоток для изучения горных пород RockSchmidt

RockSchmidt - самый современный в мире молоток для определения прочности методом ударного импульса, специально адаптированный для широкого применения при обследовании горных пород. RockSchmidt объединяет статистические методы, основанные на рекомендациях ASTM и ISRM, а также предоставляет пользователю свободу в определении собственного статистического метода для определения коэффициента отскока.

Отличительные особенности RockSchmidt:

Благодаря своим характеристикам, молоток идеально подходит для исследования горных пород:

Независимость от угла удара: Величина отскока не зависит от направления удара.
Оптимизирован для полевых работ: плотноприлегающие прокладки от пыли и грязи позволяют увеличить срок службы. Значительно легче и эргономичнее, чем классический молоток Schmidt. Большое количество результатов измерений может быть сохранено и передано в ПК.
Предустановки статистической обработки: Статистические методы, рекомендованные ISRM и ASTM, используются в молотке для автоматического вычисления коэффициента отскока. Также есть возможность использования пользовательского статистического метода.
Прочность на одноосное сжатие: ISRM рекомендует следующее соотношение между UCS и значением отскока UCS = ae^bR (где R - значение отскока). Соотношение в этом формате можно задать в ПО на ПК и загрузить в RockSchmidt.
Модуль Юнга: ISRM рекомендует следующее соотношение между модулем Юнга и значением отскока Et = ce^dR (где R - значение отскока).Соотношение в этом формате можно задать в ПО на ПК и загрузить в RockSchmidt.
Степень выветривания: Ударив дважды по одному и тому же месту можно определить степень выветривания. Метод, рекомендуемый ISRM, включен в прибор.

Сферы применения RockSchmidt:

геоморфологические исследования основной прочности горных пород выходящих на поверхность;
прогноз степени разрушения от погодных условий;
соотношение с пределом прочности при одноосном сжатии (UCS);
соотношение с модулем Юнга;
прогноз скорости проникновения для тонелепроходческих машин и резчиков с вращающимся барабаном;
испытание кернов и блоков.

Технические характеристики RockSchmidt:

Механические параметры
Энергия удара	(N) 2.207 Nm, (L) 0.735 Nm
Ход пружины	75 mm (2.95")
Радиус плунжера	25 mm (0.98")
Размеры корпуса	55 x 55 x 250 mm (2.16" x 2.16" x 9.84")
Масса	570 g
Характеристики памяти
Количество ударов в серии	Максимум 99
Объем памяти зависит от длины серии испытаний
Пример	400 серий с 10 значениями в серии
Пример	200 серий с 20 значениями в серии
Параметры электронного блока
Экран	17 x 71 пиксел, графический
Мощность аккумулятора	>5000 ударов (до
Подключение зарядного устройства	USB тип B (5 В, 100 мА)
Условия окружающей среды
Рабочая температура	от -10 до 50°C
Температура хранения	от -10 до 70°C

Существуют следующие модификации прибора:

Тип N: Стандартная энергия удара, 2,207 Нм. Рекомендована для полевых работ. Для испытания кернов ISRM рекомендует, чтобы прочность керна была как минимум умеренная (>80 МПа) и размер T2 не менее 84 мм.
Тип L: Низкая энергия удара , 0,735 Нм. Рекомендованная энергия удара в стандарте ASTM D 5873 для испытания кернов. ISRM рекомендует для испытания кернов умеренной прочности и размером NX ≥ 54 мм.

Гарантия:

Стандартная двухлетняя ограниченная гарантия на электронные детали
Опциональное продление гарантийного периода до 3 дополнительных лет

Следующие стандарты и директивы применяются к испытанию горных пород:

ASTM D 5873 – Стандартный метод испытаний для определения твердости горной породы молотком для определения твердости по отскоку.(Применимо для UCS от 1 MПa до 100 MПa.)
ISRM – Aydin A., Предложенный ISRM метод для определения твердости по отскоку молотком Schmidt: Отредактированное издание. Int J Rock Mech Mining Sci (2008), DOI:10.1016/j.ijrmms.2008.01.020.
