Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.
Поверка: невозможна, поскольку не внесено в госреестр СИ РФ.
Назначение средства измерений:
Назначение средства измерений.
Приборы для определения прочности Молотки Шмидта (далее прибор / склерометр) предназначены для определения прочностных характеристик строительных материалов (конструкций) методами неразрушающего контроля по градуировочным таблицам, в том числе цементных бетонов, железобетонных изделий, кирпичей, камней (искусственных и горных пород), плитки (бордюрной, тротуарной и др.), швов со строительным раствором в кирпичной кладке и других строительных материалов.
Молотки Шмидта позволяют определить пригодность и проверить соответствие бетонных, кирпичных и др. строительных материалов требованиям ГОСТ и международных стандартов, а также произвести оценку физических и механических качеств цементного раствора, диагностировать расслоения и однородность различных стройматериалов, их твёрдость и упругость, зоны слабого уплотнения и другие.
Анализ с помощью склерометра — необходимый способ экспресс-диагностики, когда исследование более точными методами (разрушающими) оказывается невозможным, либо дополнительный, если имеется достаточно информации о поверхностной прочности объекта. При подборе модификации склерометра для контроля бетона, кирпича и других стройматериалов воспользуйтесь таблицей метрологических и технических характеристик прибора, в первую очередь учитывайте параметр диапазона измерений Молотка Шмидта.
| Модели 225* (стандартная энергия удара 225 Дж) для бетона с максимальным размером частиц <32 мм. Склерометр позволяет проводить испытания бетона на прочность в контрольных бетонных кубах, бетонных и железобетонных изделиях и конструкциях. Стандартная энергия удара 225 Дж для измерения объектов толщиной ≥100 мм, которые прочно закреплены на конструкции. Типичные области применения: проверка однородности, выявление областей с плохим качеством бетона и определение прочности на сжатие. Модели 225** соответствуют молоткам Шмидта моделей Original Schmidt type N и Original Schmidt OS8000 type N производства «Proceq SA», Швейцария. | |
|

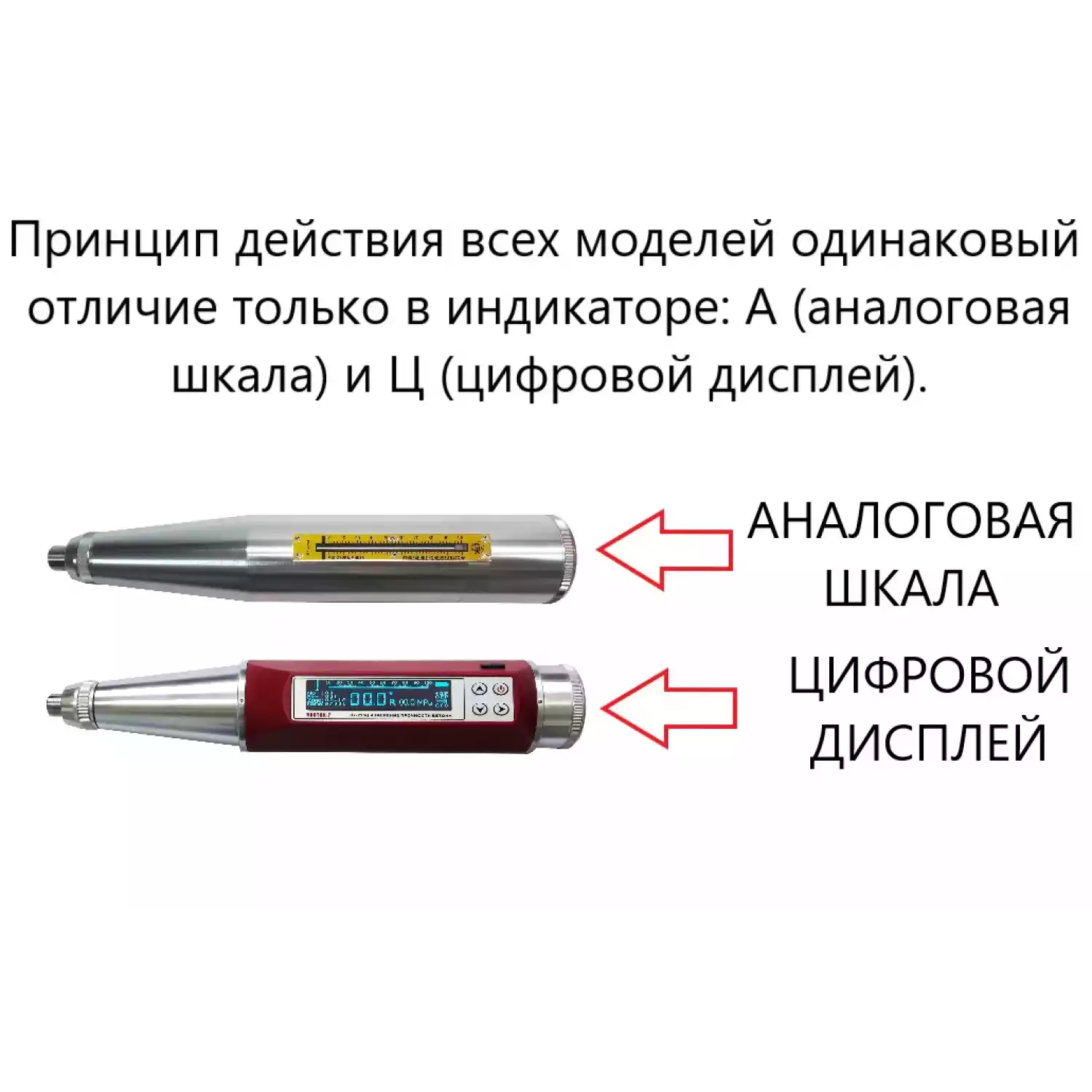

Модель В7-225А Самый простой склерометр с аналоговым индикатором. Диапазон прочности на сжатие 10–70 Н/мм2 (МПа) |
 |
|

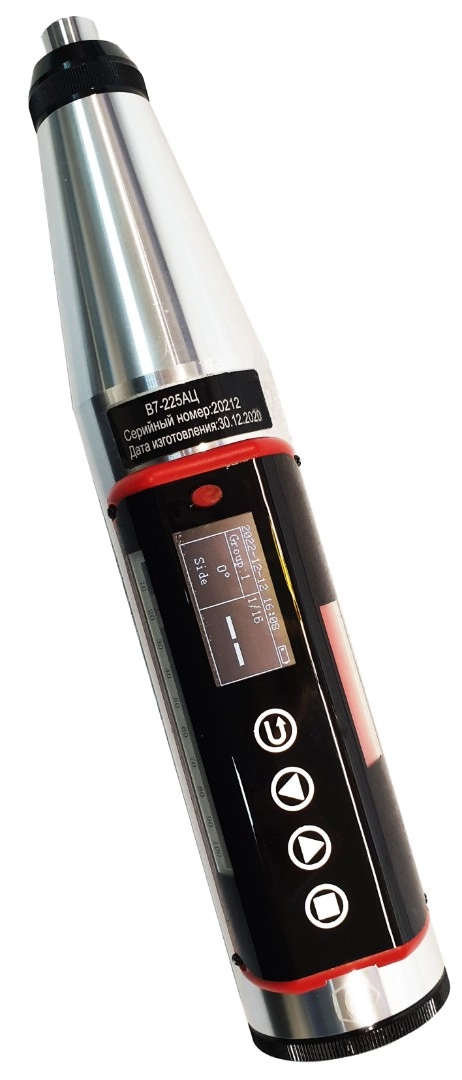

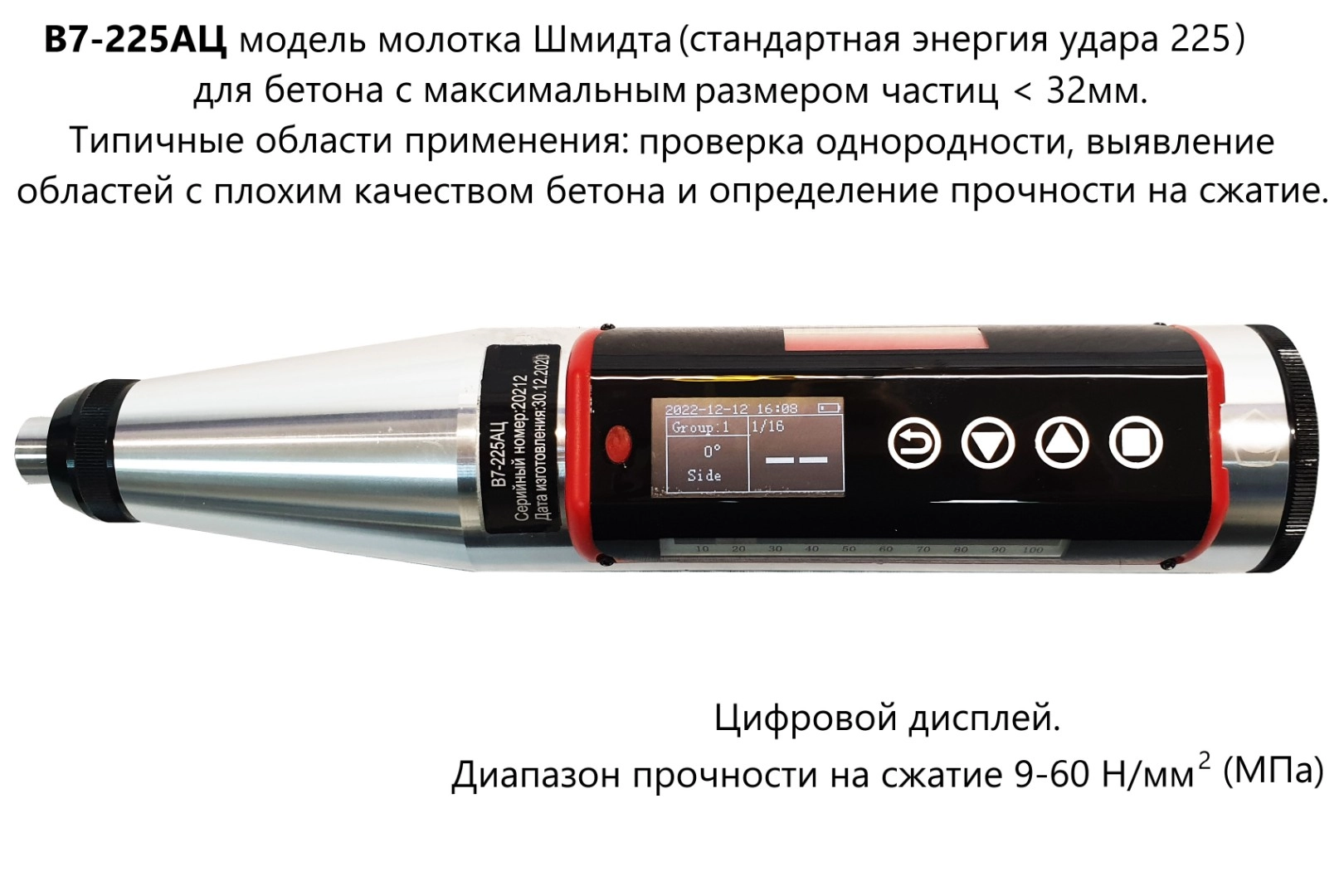

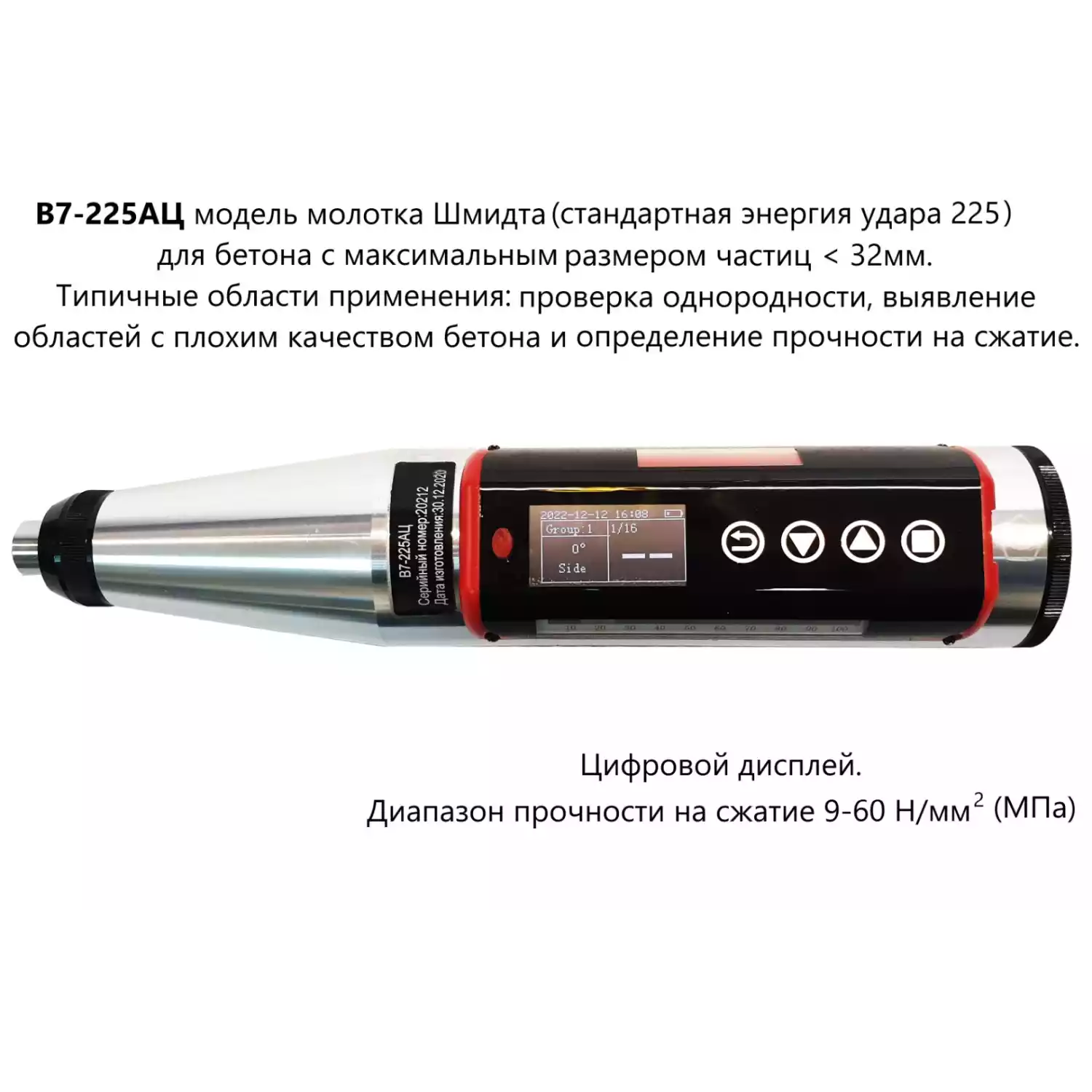

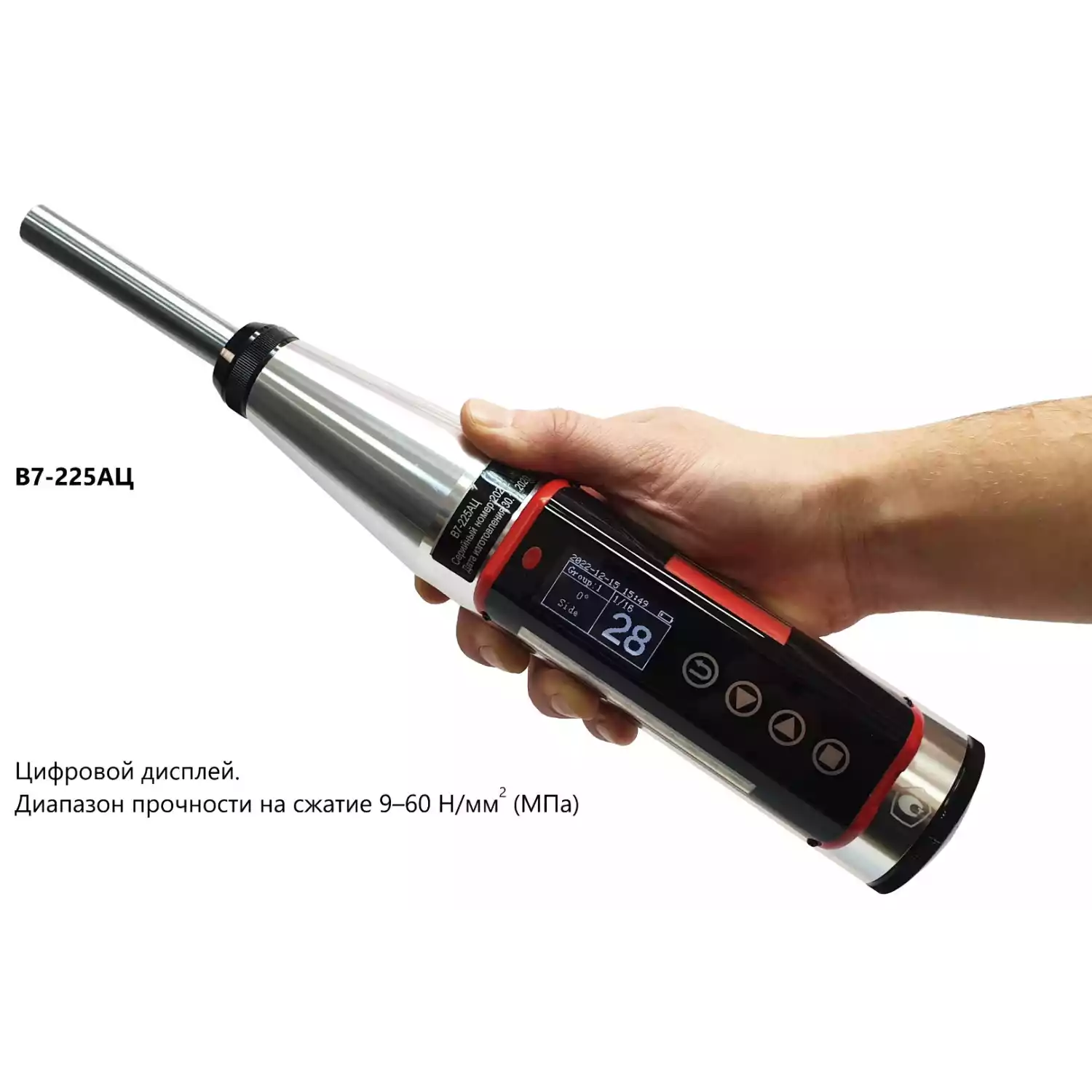

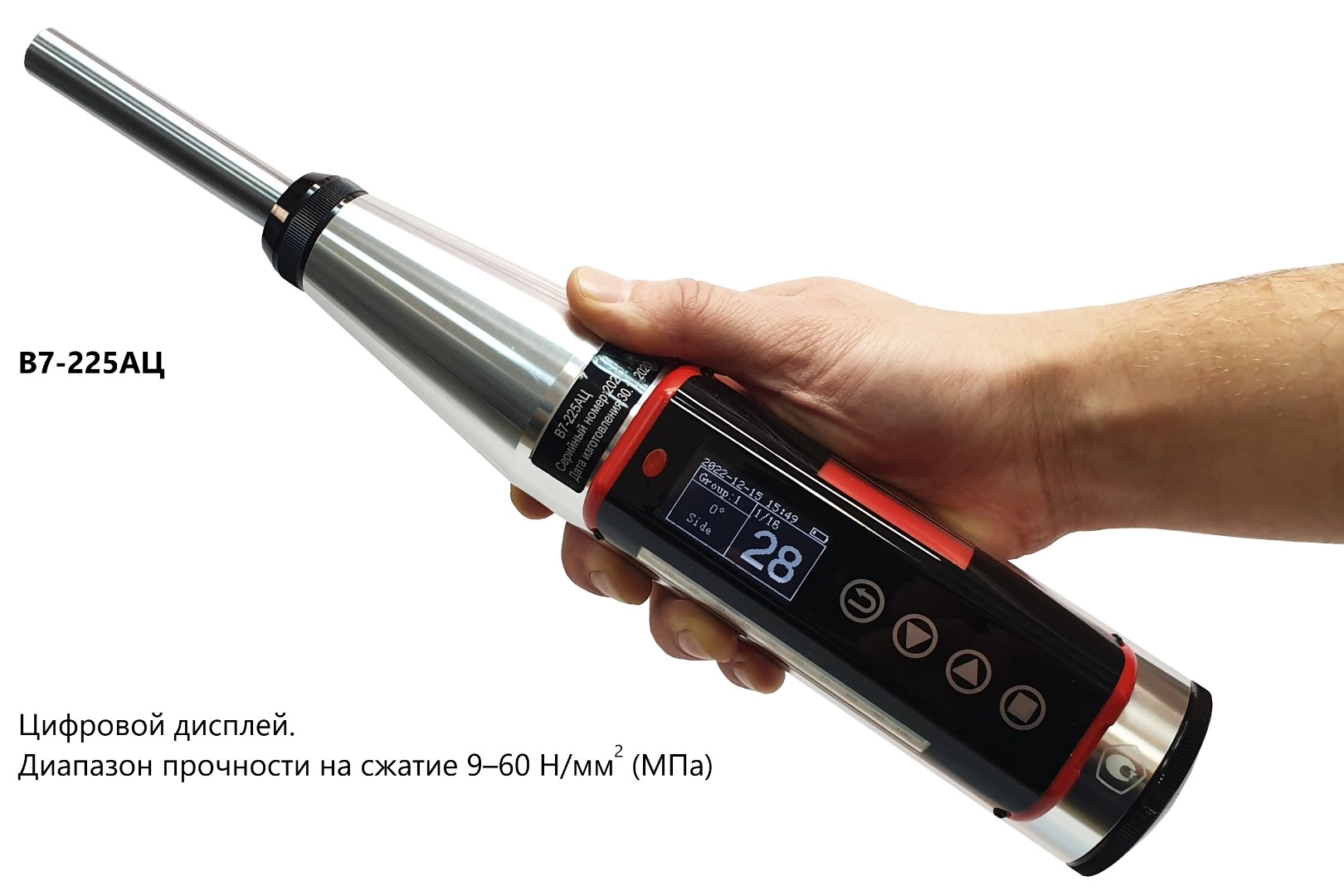

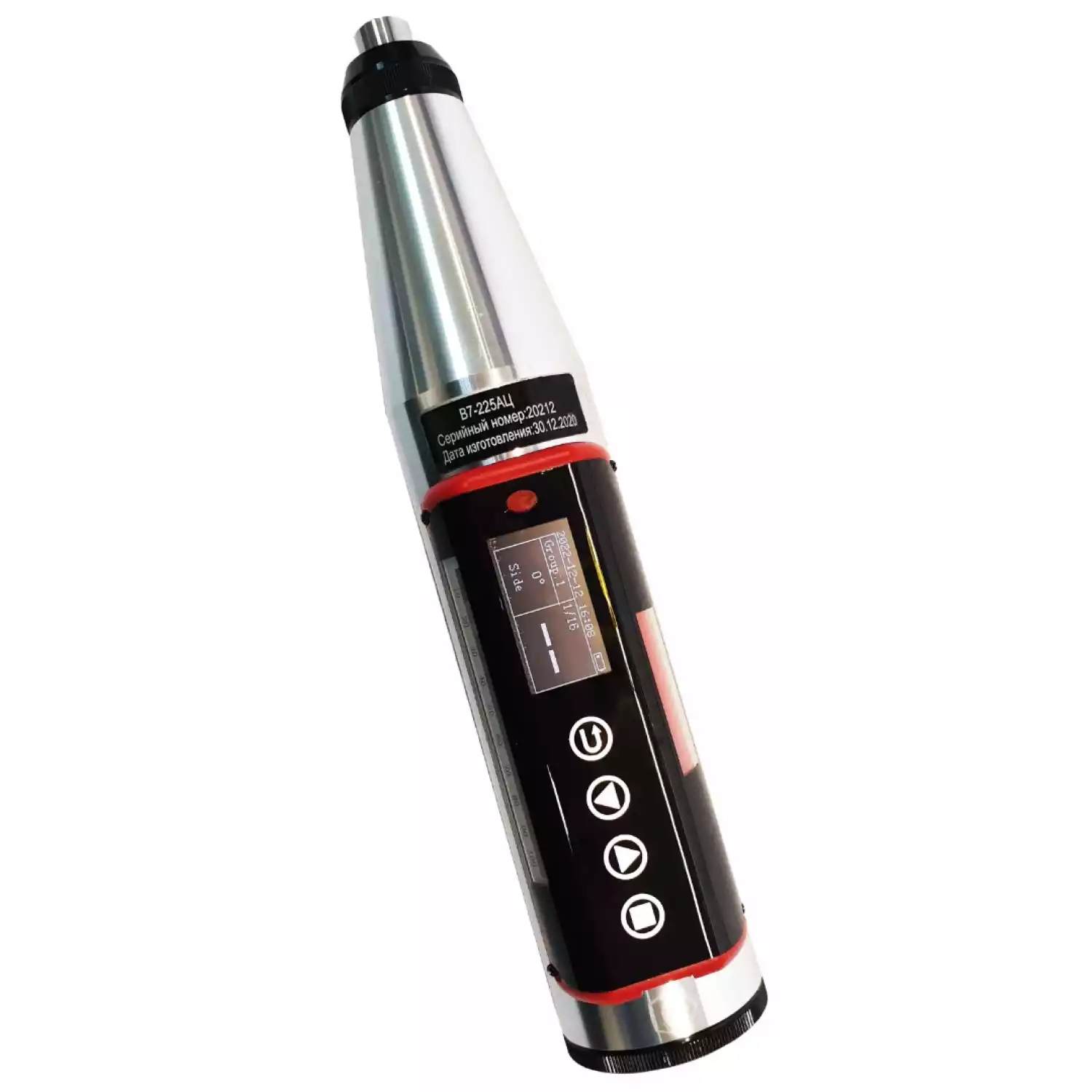

Модель В7-225АЦ
Склерометр одновременно с аналоговым и цифровым индикаторами. Диапазон прочности на сжатие 10–70 Н/мм2 (МПа) |
 |
|
Модель В7-225Ц Склерометр с цифровым индикатором. Диапазон прочности на сжатие 10–70 Н/мм2 (МПа) |
 |
|
Модель В7-225Ц2-1
Склерометры со съёмным цифровым индикатором: можно переставлять на новый основной блок, когда старый основной блок пришёл в негодность – экономия средств. Диапазон прочности на сжатие 10–70 Н/мм2 (МПа) |
 |
ВАЖНО! Международными стандартами предписывается проверять правильность показаний склерометра на тестовой наковальне для молотков Шмидта перед каждой рабочей сменой, а если в течение рабочей смены производиться большое количество испытаний прочности - то после каждой крупной серии таких измерений. Для заказа тестовой наковальни для склерометра перейдите в "225-В7 наковальня для молотка Шмидта".
Таблица 1. Метрологические и технические характеристики.
|
Наименование характеристик |
Значение |
|||||||
|
Модификация |
В7-20А |
В7-20Ц |

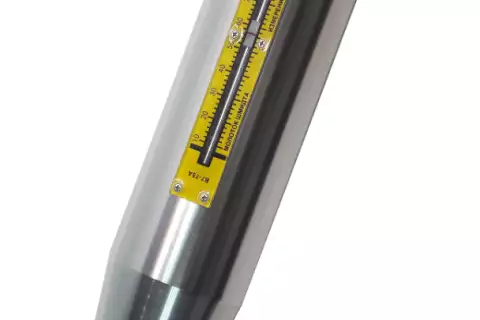

В7-75А |
В7-75Ц |
В7-225А |
В7-225АЦ |
В7-225Ц |
В7-225Ц2-1 |
|
Диапазон показаний относительной высоты отскока бойка, % |
от 10 до 100 |
|||||||
|
Пределы допускаемой абсолютной погрешности измерения относительной высоты отскока бойка, % |
±2,0 |
|||||||
|
Энергия удара, кгс·мм (Дж) |
20±0,2 (0,196) |
75±0,75 (0,735) |
225±2,25 (2,207) |
|||||
|
Диапазон определения прочности строительных материалов на сжатие, Н/мм2 (МПа) |
от 1,0 до 25 |
от 9,0 до 60 |
от 10 до 70 |
|||||
|
Жёсткость пружины, Н/мм |
0,0692±0,0004 |
0,260±0,003 |
0,79±0,01 |
|||||
|
Рекомендуемый размер зоны из 16 замеров, м2 |
- |
0,04 |
||||||
|
Габаритные размеры, мм, не более - длина - диаметр |
255 55 |
270 55 |
||||||
|
Масса, кг, не более |
1,1 |
|||||||
|
Наименование характеристик |
Значение |
|
|
Средний срок службы, лет |
5 |
|
|
Гарантийный срок эксплуатации молотка Шмидта |
6 месяцев |
|
|
Параметры электрического питания у моделей с цифровой индикацией: - напряжение постоянного тока, В - потребляемая мощность, Вт |
12 ±3 1,5 |
|
|
Параметры окружающей воздушной среды: -рекомендуемый температурный диапазон для измерений (по стандартам), °С -рабочий температурный диапазон при эксплуатации, °С -температурный диапазон при транспортировке и хранении, °С -относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +5 до +35 от +15 до +35 от -10 до +60 80 % от 86,0 до 106,7 |
|
|
Толщина и типы контролируемых изделий из бетона: · Модель В7-225А, В7-225АЦ, В7-225Ц, В7-225Ц2-1 · Модель В7-75А, В7-75Ц · Модель В7-20А, В7-20Ц · Модель В7-1000А · Модель В7-550А · Модель В7-450А |
70 мм … ∞ 50 мм … 100 мм 30 мм … ∞ 200 мм … ∞ 150 мм … ∞ 130 мм … ∞
|
|
|
Шероховатость контролируемой поверхности, не более (Ra) · Модель В7-225А, В7-225АЦ, В7-225Ц, В7-225Ц2-1 · Модель В7-75А, В7-75Ц · Модель В7-20А, В7-20Ц · Модель В7-1000А · Модель В7-550А · Модель В7-450А |
40 мкм 40 мкм 40 мкм 100 мкм 80 мкм 60 мкм
|
|
|
Радиус кривизны контролируемой поверхности, не менее |
230 мм
|
|
|
Пределы основной относительной погрешности определения прочности |
± 10 %
|
|
|
Твёрдость рабочих поверхностей бойка и индентора (ударного плунжера), не менее |
60 HRC
|
|
|
Шероховатость ударной части индентора (ударного плунжера), не более |
10 мкм
|
|
|
Радиус сферы индентора (ударного плунжера) Модель В7-225А, В7-225АЦ, В7-225Ц, В7-225Ц2-1 Модель В7-75А, В7-75Ц Модель В7-20А, В7-20Ц Модель В7-1000А Модель В7-550А Модель В7-450А |
25 ± 1 мм 25 ± 1 мм 25 ± 1 мм 18 ± 1 мм 18 ± 1 мм 18 ± 1 мм
|
|
|
Проверка работоспособности молотка производится на тестовой металлической наковальне. Среднее значение при ударе на тестовой металлической наковальне твёрдостью 58 … 62 HRC: · Модель В7-225А, В7-225АЦ, В7-225Ц, В7-225Ц2-1 · Модель В7-75А, В7-75Ц · Модель В7-20А, В7-20Ц · Модель В7-1000А · Модель В7-550А · Модель В7-450А |
||
|

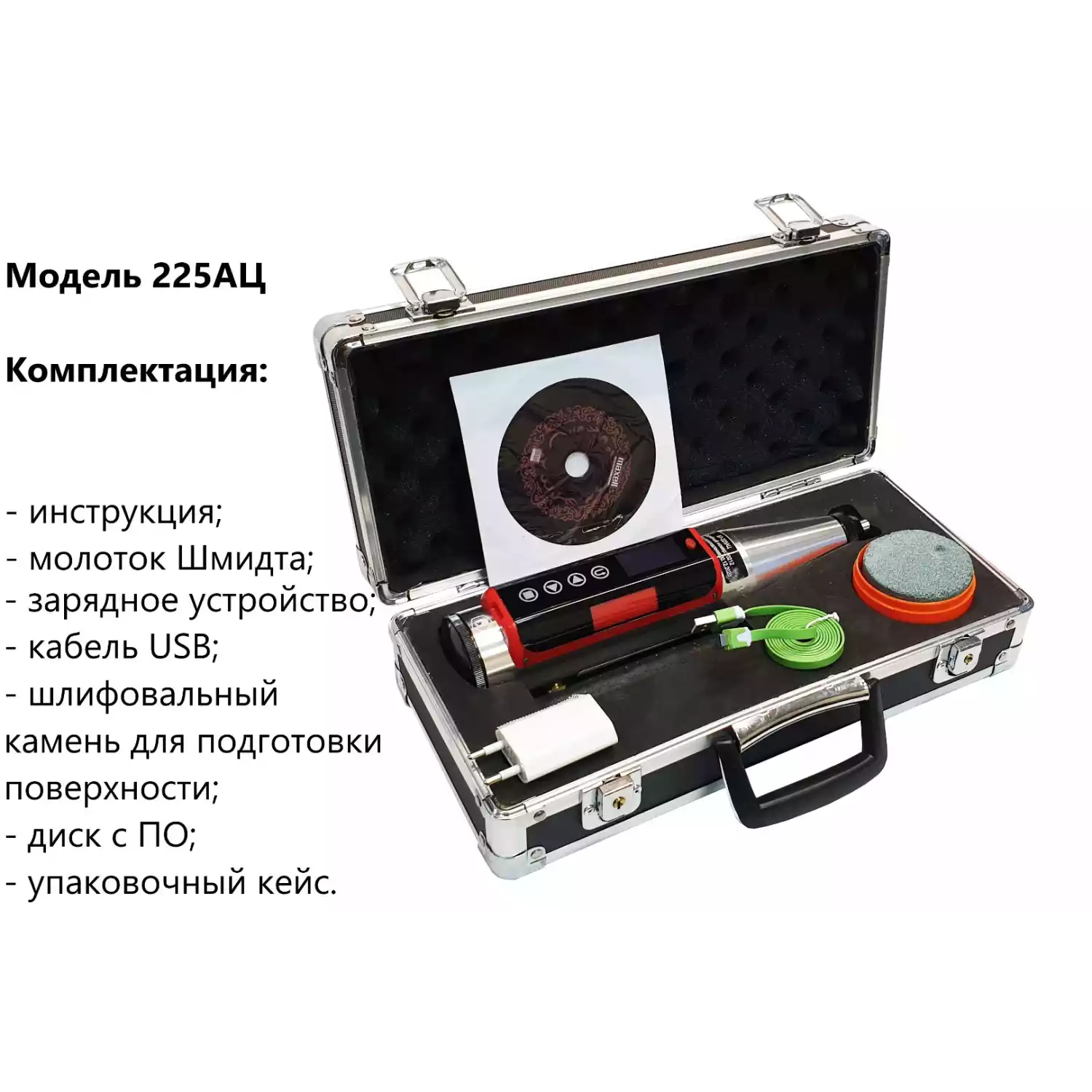

БАЗОВАЯ КОМПЛЕКТАЦИЯ (вкл. в стоимость прибора) |
|
|
Наименование |
Кол-во |
|
Молоток Шмидта (модель по выбору заказчика) |
1 шт. |
|

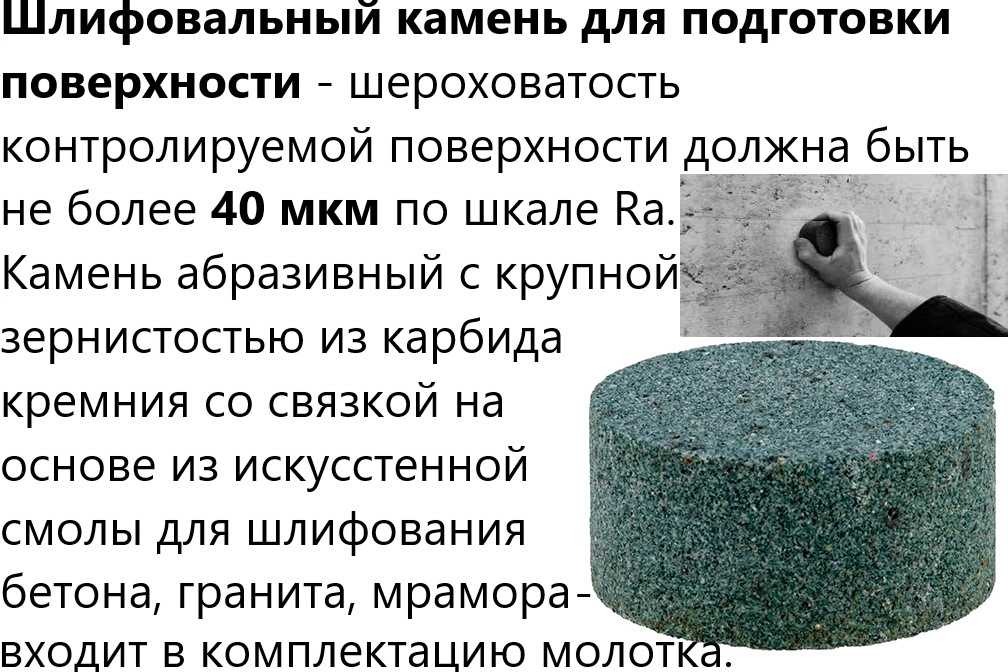

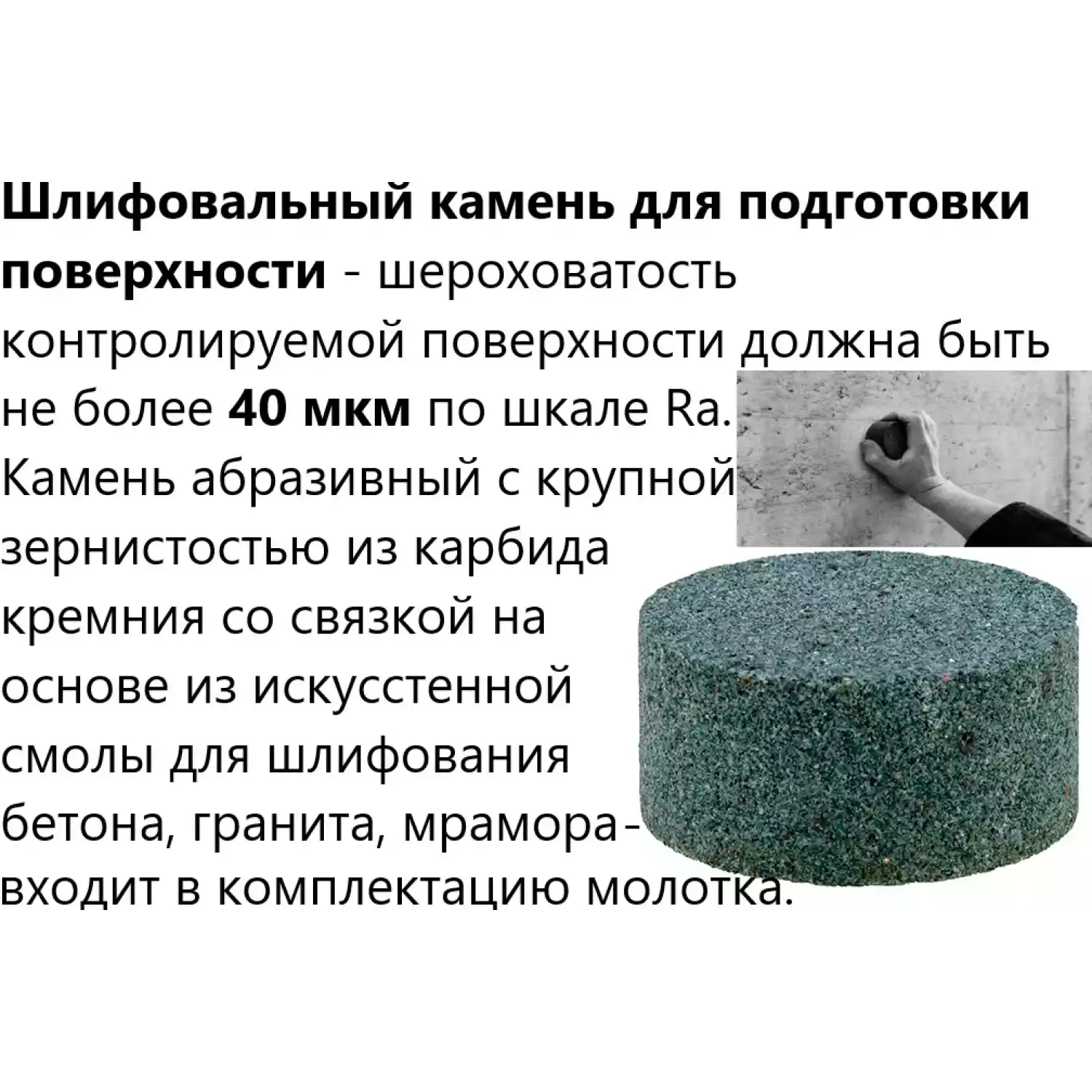

Шлифовальный камень для подготовки поверхности |
1 шт. |
|
Паспорт и руководство по эксплуатации |
1 экз. |
|

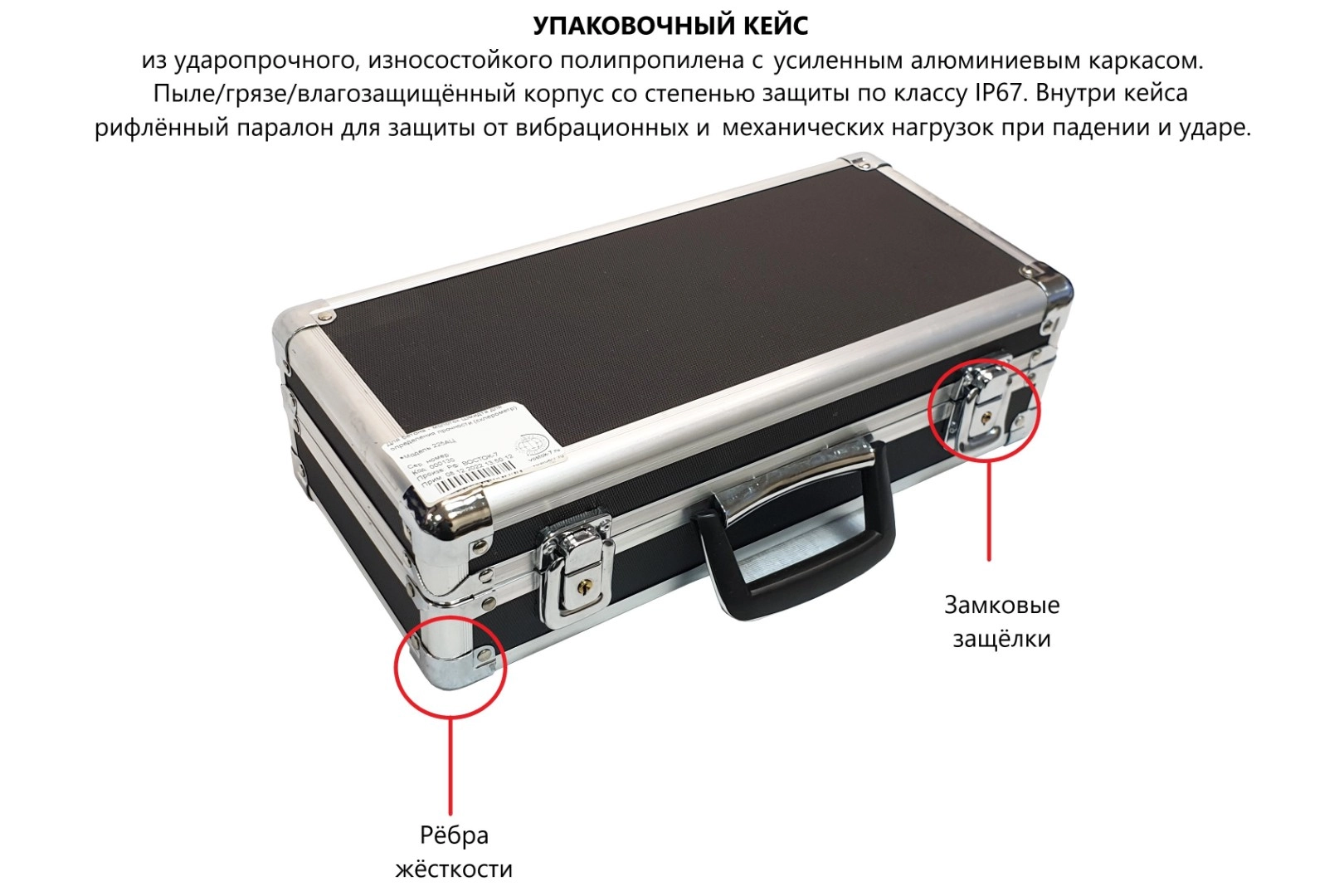

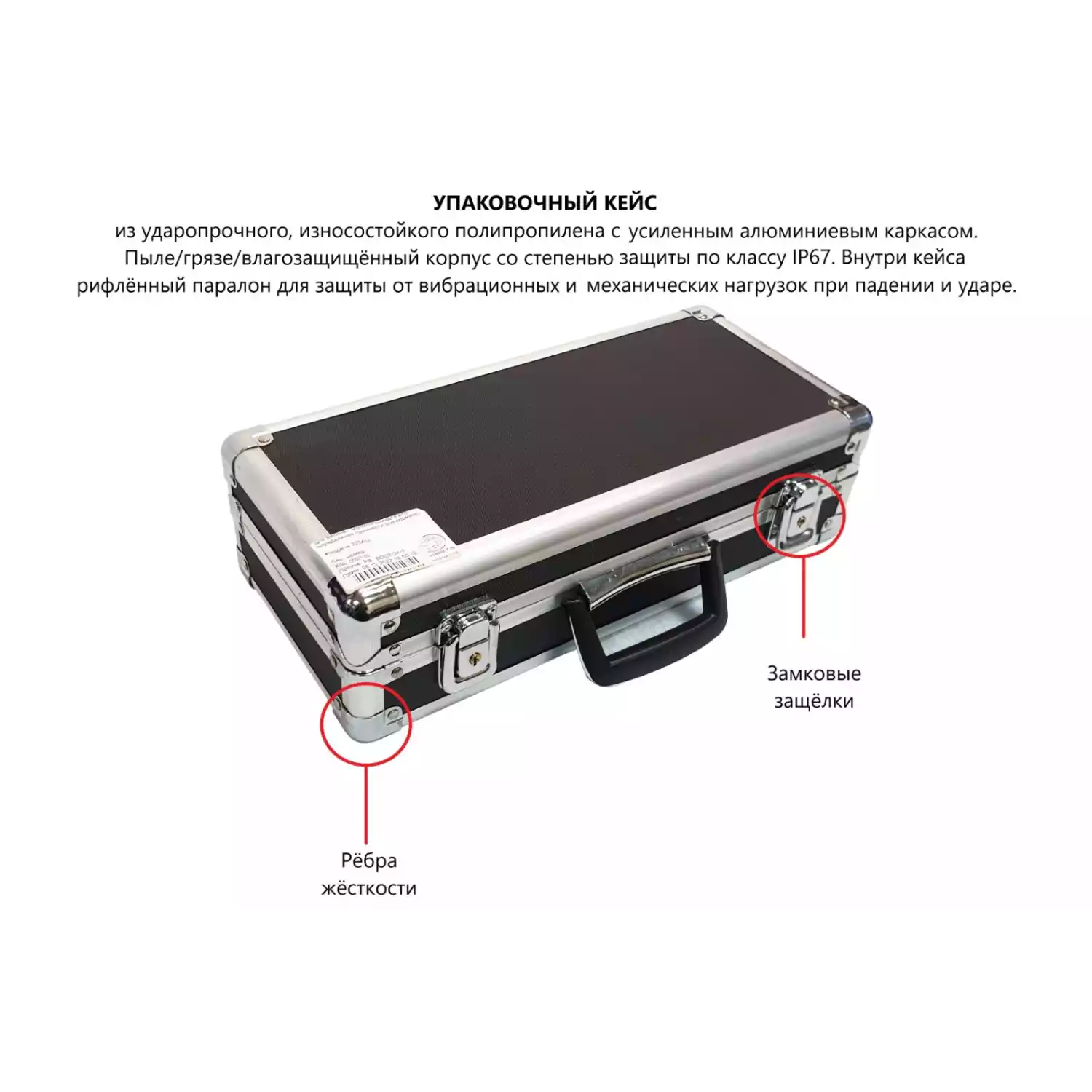

Кейс противоударный для хранения и переноски |
1 шт. |
| Блок управления1) |
1 шт. |
| Зарядное устройство1) |
1 шт. |
| USB-кабель и диск с ПО1) |
1 шт. |
|
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (по заказу, не вкл. в стоимость прибора) |
|
|
В7-225 тестовая металлическая наковальня |
|
| ______________ 1) для приборов с цифровым блоком индикации (если применимо) |
|
