Установка УДС-МГ4 предназначена для измерений параметров удара: максимального ускорения и длительности ударного импульса.
Область применения установки − в качестве рабочего эталона единицы ускорения при ударном движении, при поверке приборов использующих метод ударного импульса (ИПС-МГ4).
Принцип действия установки заключается в относительно длительном накоплении необходимой для воспроизведения удара энергии и последующем ее высвобождении при взаимодействии с индентером поверяемого прибора в течение короткого времени. Необходимая для удара энергия накапливается в маятнике за счет работы против силы тяжести.

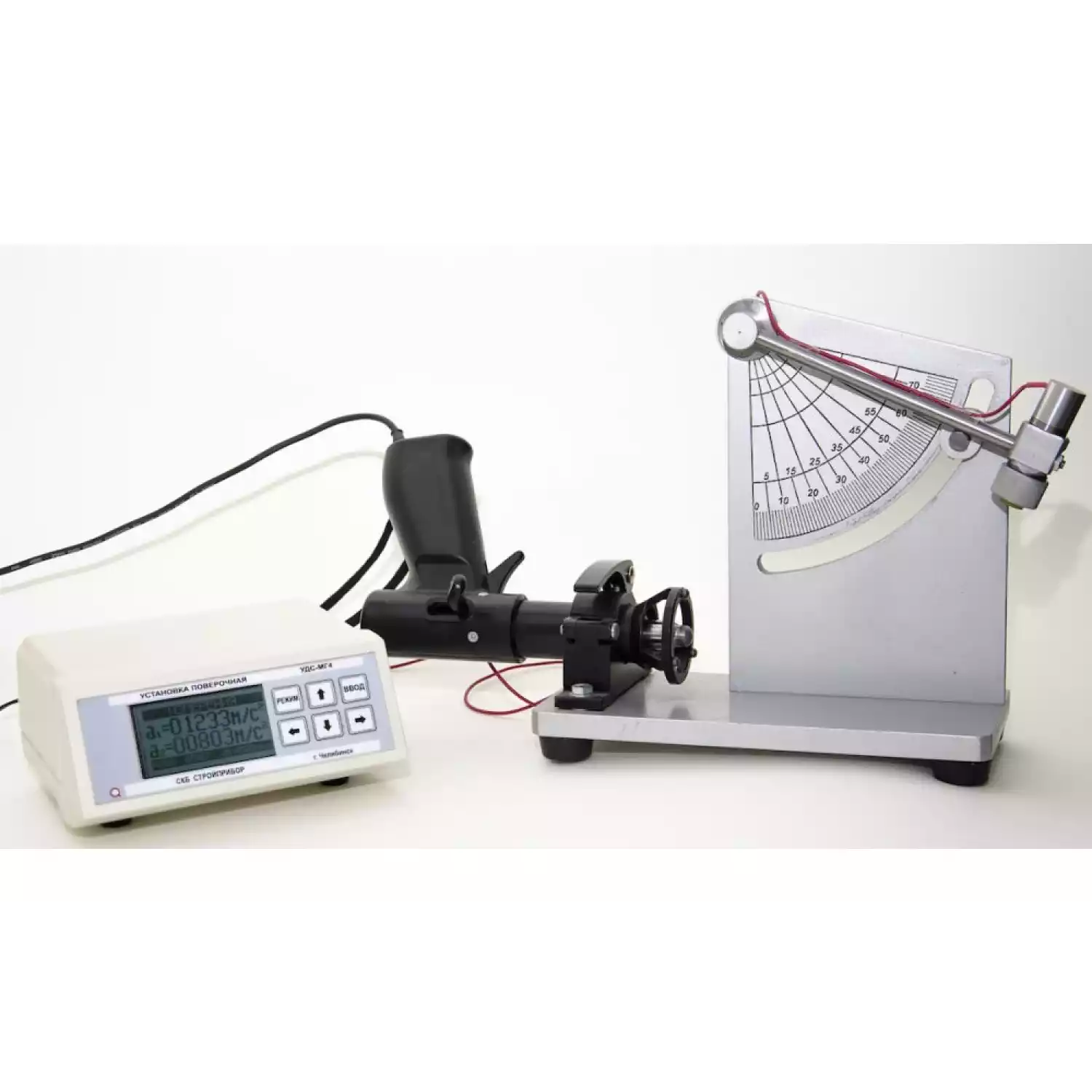

Установка состоит из маятника, с закрепленным на нем измерительным преобразователем, зажима для крепления поверяемого прибора, электронного блока и оптического датчика, предусмотрена возможность начальной фиксации маятника на заданный угол.
Для получения требуемой длительности ударного импульса применяются сменные наконечники, изготовленные из различных материалов (фторопласт, оргстекло, капролон, дюралюминий, титан).
При помощи коаксиального кабеля сигнал с измерительного преобразователя поступает в электронный блок установки.
Диапазон измерений ударных ускорений, м/c2 | от 1000 до 17000 | |
Пределы допускаемой относительной погрешности измерений воспроизводимых амплитуд ударных ускорений, % |
± 6 | |
Диапазон длительности ударных импульсов, мс | от 0,125 до 0,8 | |
Приведенная масса маятника, г | 100±10 | |
Время установления рабочего режима установки после включения питания, мин | 5 | |
Габариты, длина, высота, ширина: | ||
– ударное устройство, мм | 230×230×12 | |
– ударное устройство, мм | 150×140×80 | |
Масса установки: | ||
– ударное устройство, кг | 2,5 | |
– электронный блок, кг | 0,8 |
Ударное устройство, измерительный преобразователь, электронный блок, оптический датчик, сменные наконечники, сетевой адаптер, кабель связи с ПК, CD с программным обеспечением, упаковочный кейс, руководство по эксплуатации.
Гарантийный срок эксплуатации 18 месяцев.
