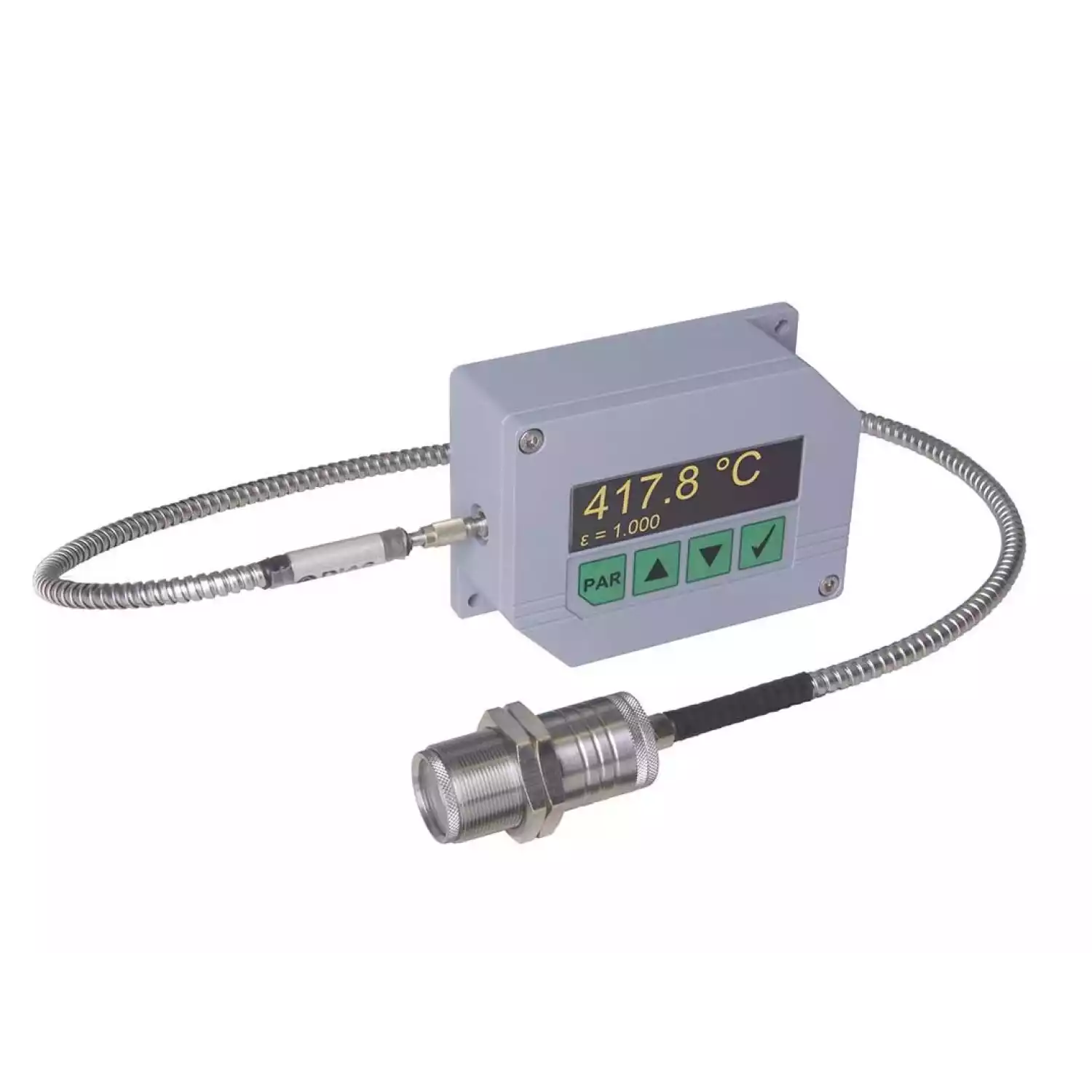

Стационарные пирометры серии PYROSPOT 11

Цифровые пирометрв компании DIAS серии 11 специально разработаны для промышленного применения. Эти устройства подходитят для измерения температуры 150°C c различных поверхностей: металлов, графита, керамики.

Прочный и компактный корпус из нержавеющей стали позволяет использовать устройство даже в жестких условиях. В пирометре легко настраивается измерительная точка от 0.7 mm. Пирометры серии 11 обладают быстрым времени отклика от 2 мс (t95).

Пирометры PYROSPOT серии 11 - цифровые. ИК-излучение измеряемого объекта измеряется детектором и передается в форме электрического сигнала. Этот сигнал подвергается цифровой обработке и передается как стандартный линейный сигнал от (0)/4 до 20 мA.

Это позволяет без труда интегрировать устройство в измерительные и контролирующие системы.

Использование встроенного лазерного светоуказателя (красный лазер) позволяет точно сфокусироваться на измерениях того или иного объекта. Размер луча совпадает с диаметром измерительного поля. Включение светоуказателя не оказывает влияния на точность измерений.

Поирометры PYROSPOT DSF 11N/DGF 11N/DGEF 11N/DSRF 11N оснащены интерфейсом RS-485. Все устройства совместимы по шине и используют протокол Modbus RTU.

Соединение пирометра с копмьютером позволит производить настройку коэффициента излучения, дополнительного температурного диапазона, настройки хранилища данных и времени отклика через програмное обеспечение.

Технические характеристики:

Тип устройства	DSF 11N	DGF 11N	DGEF 11N
Измерительный диапазон	600 °C - 1800 °C 800 °C - 2500 °C 900 °C - 3000 °C	250 °C - 1500 °C 350 °C - 2000 °C 250 °C - 2000 °C 400 °C - 2500 °C	150 °C - 1200 °C
Доп. диапазон	регулируется в рамках темпер. диапазона, мин. шаг 50 °C
Диапазон спектра	0.8 - 1.1 мкм	1.5 - 1.8 мкм	2.0 - 2.6 мкм
Способ обработки данных	Цифр.
Оптика	FOH I, FOH II, FOH F
Коэф. излучения ε	0.050 - 1.000
Время отклика t95	2 мс (мин.), настраивается до 100 с
Хранилище данных	сохранение мин. и макс. значений
Погрешность измерений	0.5 % от получен. значения в °C		0.5 % от получен. значения в °C + 2 K
Воспроизводимость	0.1 % от получен. значения в °C		0.1 % от получен. значения в °C + 1 K
Коэф. прохождения	50 % - 100 %
Внешнее излучение	настраивается в рамках температурного диапазона
Тепл. чувствительность	0.1 K		0.5 K
Выходной сигнал	0/4...20 мA линейный, макс. сопротивление 500 Ом (гальванически изолированный)
Интерфейс	RS-485 (гальванически изолированный), полудуплекс, макс.скор. передачи 115 кБ, интерфейс Modbus RTU
Тип устройства	DSF 11N	DGF 11N	DGEF 11N
Нацеливание	лазер, 630 - 680 нм, класс II, < 1 мВт
Переключаемый выход/ Порог переключения	1 пирометрич. преобр-ль, Rзагр мин. 48 Ом (гальван. изолир.)/ регулир. в температур. диапазоне
Параметры	регулир. ч-з интерфейс, ПО или на устройстве: коэф. излучения, коэф. прохождения, внеш. излучение, время отклика, шкала °C или °F, настройка хранилища данных, вывод данных доп. диапазона, пороговых значений переключаемого выхода.
Электропитание	24 В DC ± 25 %, остаточное напряжение 500 мВ
Энергопотребление	макс. 1.5 Вт (без загрузки переключаемого выхода)
Рабочая температура	0 °C - 45 °C (электроника), 0 °C - 250 °C (оптика), 0 °C - 250 °C (оптический кабель), 0 °C - 150 °C (оптический кабель, кривизна 90°)
Температура хранения	–20 °C - 70 °C
Вес	около 600 г. (без кабеля и оптики)
Корпус	алюминиевый корпус с разъемом, дисплеем и кнопками, габариты около 110×80×40мм
Класс защиты	IP 65 согласно DIN 40050 и DIN 60529
Тестирование	EN 55 011: 1998, класс ограничения A
Маркировка CE	согласно нормам ЕС
Комплект поставки	DSF 11N/DGF 11N/DGEF 11N, формуляр проверки, руководство, ПО PYROSOFT Spot, БЕЗ соединительного кабеля , оптического кабеля, оптики
Заводские настройки	ε = 1, время отклика мин. (2 ms), прохождение 100 %, доп. диапазон = измерит. диапазон, откл. времени обнуления, адрес 01, 19.2 kBd, выход 4 - 20 мA, пороговые значения 1000/1010 °C. (и др. настройки)

Пирометр PYROSPOT DSRF 11N - цветовой. Он измеряет ИК-излучение в двух смежных длинах волны (2-цветовой метод) и отсюда вычисляет значение температуры.

Такой способ измерения обладает преимуществами по сравнению со стандартным измерением в одном спектре:

Измерение не зависит от показателя излучения объекта, а также на измерениене влияет наличие пыли или других загрязнителей в измеряемой области.
Измеряемый объект может быть меньше измерительной точки.
Возможно проведение измерений даже при грязных наблюдательных окнах(до определенного уровня).
Пирометр можно использовать и в односпектральном режиме.

Технические характеристики:

Тип устройства

DSRF 11N

Измерительный диапазон

700 °C - 1800 °C
800 °C - 2500 °C
900 °C - 3000 °C

Доп. диапазон

регулируется в рамках темпер. диапазона, мин. шаг 50 °C

Диапазон спектра

0.7 - 1.1 мкм

Соотношение расстояний

См. таблицу оптики

Способ обработки данных

Цифр.

Оптика (см. таблицу)

ROH I и ROH II

Коррекция соотношения спектров K

0.800 - 1.200

Коэф. излучения ε

0.050 - 1.000

Время отклика t95

5 мс (мин.), настраивается до 100 с

Хранилище данных

сохранение мин. и макс. значений

Погрешность измерений

0.5 % от получен. значения в °C

Воспроизводимость

0.1 % от получен. значения в °C

Коэф. прохождения

50 % - 100 %

Тепл. чувствительность

0.1 K

Выходной сигнал

0/4...20 мA линейный, макс. сопротивление 500 Ом (гальванически изолированный)

Интерфейс

RS-485 (гальванически изолированный), полудуплекс, макс.скор. передачи 115 кБ, интерфейс Modbus RTU

Нацеливание

лазер, 630 - 680 нм, класс II, < 1 мВт

Переключаемый выход/ Порог переключения

1 пирометрич. преобр-ль, Rзагр мин. 48 Ом (гальван. изолир.)/ регулир. в температур. диапазоне

Параметры

регулир. ч-з интерфейс, ПО или на устройстве:
коррекция соотношения спектров, коэф. излучения, коэф. прохождения, время отклика, шкала °C или °F, настройка хранилища данных, вывод данных доп. диапазона, пороговых значений переключаемого выхода.

Электропитание

24 В DC ± 25 %, остаточное напряжение 500 мВ

Энергопотребление

макс. 1.5 Вт (без загрузки переключаемого выхода)

Рабочая температура

0 °C - 45 °C (электроника), 0 °C - 250 °C (оптика),
0 °C - 250 °C (оптисекий кабель), 0 °C - 150 °C (оптический кабель, кривизна 90°)

Температура хранения

–20 °C - 70 °C

Вес

около 600 г (без оптического кабеля и оптики)

Тип устройства

DSRF 11N

Корпус

алюминиевый корпус с разъемом, дисплеем и кнопками, габариты около 110×80×40мм

Класс защиты

IP 65 согласно DIN 40050 и DIN 60529

Тестирование

EN 55 011: 1998, класс ограничения A

Маркировка CE

согласно нормам ЕС

Комплект поставки

DSRF 11N, формуляр проверки, руководство, ПО PYROSOFT Spot, БЕЗ соединительного кабеля , оптического кабеля, оптики

Заводские настройки

ε = 1, K = 1, время отклика мин. (2 мс), прохождение 100 %, доп. диапазон = измерит. диапазон, откл. времени обнуления, адрес 01, 19.2 kBd, выход 4 - 20 мA, пороговые значения 1000/1010 °C. (и др. настройки)
