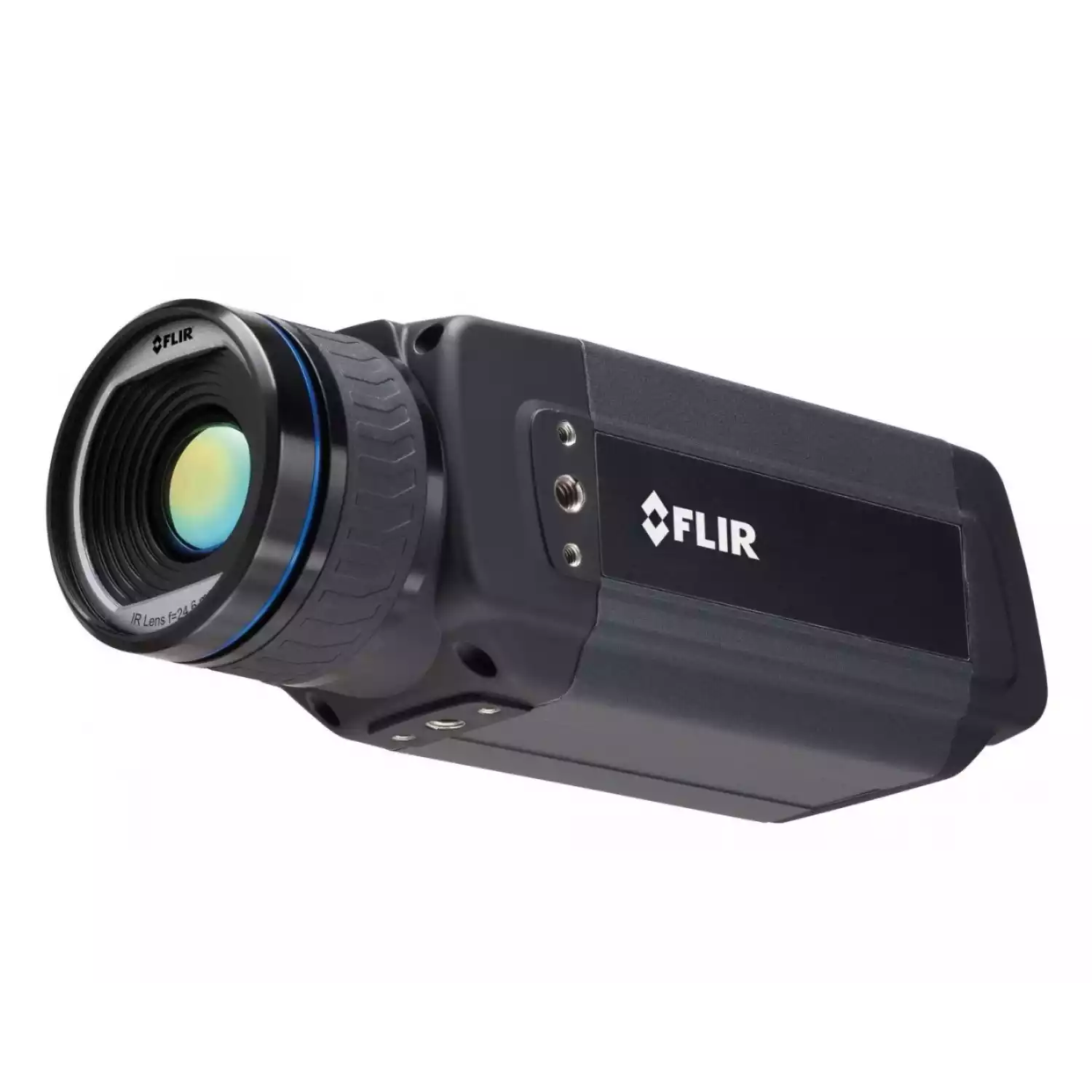

Стационарная инфракрасная камера для автоматизации FLIR A615

Тип оборудования: Инфракрасная камера, тепловизор

Производитель: FLIR Systems AB, Швеция

Серия: FLIR А

Модель: FLIR A615

Описание: Прибор для получения видимого изображения объектов, испускающих невидимое тепловое (инфракрасное) излучение.

Гарантия на стационарную инфракрасную камеру для автоматизация FLIR A615: 12 месяцев

Назначение прибора:

Стационарная инфракрасная камера для автоматизация FLIR A615 - стационарная инфракрасная камера, которая устанавливается практически везде для мониторинга производственного процесса путем обнаружения и измерения разности температур и визуализации распределения тепловых полей. Тепловизионные камеры FLIR A615 - это серия компактных, доступных по цене инфракрасных камер, полностью управляемых с ПК. В силу соблюдаемых стандартов тепловизоры FLIR A615 являются автоматически конфигурируемыми устройствами со сторонним ПО для машинного зрения — таким, как National Instruments, Cognex, Matrox, MVtec и Stemmer Imaging.

Особенности инфракрасной камеры для автоматизация FLIR A615:

Стационарная инфракрасная камера
Матрица размером 640х480 пикселей (FLIR A615)
Чувствительность <0.05°С
Потоковая передача изображений от внешнего сигнала
Высокоскоростное управления ИК-окнами

Технические характеристики инфракрасной камеры для автоматизация FLIR A615:

Параметры визуализации
Пространственное разрешение (мгновенная зона обзора)	0,69 мрад
Фокусное расстояние	24,5 мм
Отномительная апертура объектива	1,0
Частота кадров	50 Гц (100/200 Гц при наличии управления окнами)
Характеристики датчика
ИК-разрешение	640 × 480 пикселей
Шаг датчика	17 мкм
Постоянная времени датчика	Стандартная 8 мс
Измерения
Интервал температур объекта	От -20 до +150°C, от 0 до +650°C, от +300 до +2000°C
USB
USB	Настройка и изображение
USB, стандартное	USB 2 HS
USB, тип соединения	USB мини-B
USB, обмен данными	Собственный протокол FLIR на основе TCP/IP
USB, потоковая передача изображений	16-разрядные 640 × 480 пикселей при частоте 25 Гц 16-разрядные 640 × 240 пикселей при частоте 50 Гц 16-разрядные 640 × 120 пикселей при частоте 100 Гц - Линейный сигнал - Линейная температура - Радиометрия
USB, протоколы	TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP
Ethernet
Ethernet, потоковая передача изображений	16-разрядные 640 × 480 пикселей при частоте 50 Гц 16-разрядные 640 × 240 пикселей при частоте 100 Гц 16-разрядные 640 × 120 пикселей при частоте 200 Гц - Линейный сигнал - Линейная температура - Радиометрия Совместимость с GigE Vision и GenICam

Параметры визуализации
Поле зрения/минимальное фокусное расстояние	25° × 18,8° / 0,4 м
Идентификация объектива	Автоматическая
Температурная чувствительность/NETD	< 0.05°C при +30°C / 50 мК
Фокусировка	Автоматическая или ручная (встроенный привод)
Характеристики датчика
Матрица в фокальной плоскости (FPA) / спектральный диапазон	Неохлаждаемый микроболометр/ 7.5–13 мкм
Измерения
Точность	±2°C или ±2% от показания
Анализ измерений
Поправка на пропускание атмосферы	Автоматически по входным сигналам расстояния, атмосферной температуры и относительной влажности
Поправка на пропускание оптики	Автоматически по сигналам внутренних датчиков
Поправка на частичное отражение	Переменная от 0.01 до 1.0
Поправка на отраженную эффективную температуру	Автоматически на основе входных значений отраженной температуры
Поправка на внешнюю оптику/окна	Автоматически на основе входных значений пропускания оптики/окна и температуры
Поправки измерений	Параметры глобальных объектов
Ethernet
Ethernet	Настройка и изображение
Ethernet, стандарт	IEEE 802.3
Ethernet, тип соединения	RJ-45
Ethernet, тип	Gigabit Ethernet
Ethernet, обмен данными	Протоколом GenICam компании FLIR и протокол TCP/IP
Ethernet, протоколы	TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP
Цифровые устройства ввода-вывода
Цифровое устройство ввода	2 оптически изолированных, 10–30 В пост. тока
Цифровое устройство вывода, назначение	Выходной сигнал на внешнее устройство (активируется программно)
Цифровое устройство вывода	2 оптически изолированных, 10–30 В пост. тока, макс. 100 мA
Цифровое устройство ввода-вывода, напряжение пробоя изоляции	500 В среднеквадратических
Цифровое устройство ввода-вывода, напряжение питания	12/24 В пост. тока, макс. 200 мA
Цифровое устройство ввода-вывода, тип соединения	6-pole jackable screw terminal
Цифровое устройство ввода, назначние	Image tag (start, stop, general), Image flow ctrl. (Stream on/off), Input ext. device (programmatically read)
Источник питания
Внешее управление питанием	12/24 В пост. тока, макс. абсолютная мощность 24 Вт
Внешний источник питания, тип соединения	Зажимные контакты, возможна установка 2-контактного штекера
Напряжение	Допустимый диапазон: 10–30 В пост. тока
Цифровые устройства ввода-вывода
Цифровое устройство ввода, назначение	Метка изображения (пуск, стоп, общая), управление потоком изображений (поток вкл./откл.), входной сигнал от внешнего устройства (программное считывание)
Требования к условиям окружающей среды
Интервал рабочих температур	От –15°C до +50°C
Интервал температуры хранения	От –40°C до +70°C
Влажность (работа и хранение)	IEC 60068-2-30/24 ч. 95% относительная влажность от +25°C до +40°C
Электромагнитная совместимость	EN 61000-6-2:2001 (защищенность) EN 61000-6-3:2001 (излучение) FCC 47 CFR часть 15 класс B (излучение)
Герметичность	IP 40 (IEC 60529)
Устойчивость к ударным нагрузкам	25 g (IEC 60068-2-29)
Устойчивость к вибрации	2 g (IEC 60068-2-6)
Физические характеристики
Масса	0,7 кг
Размер камеры (Д × Ш × В)	170 × 70 × 70 мм
Установка на штативе	UNC ¼"-20 (с трех сторон)
Установка на подставке	Два установочных отверстия с резьбой M4 с трех сторон
Housing material	Алюминий

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления
