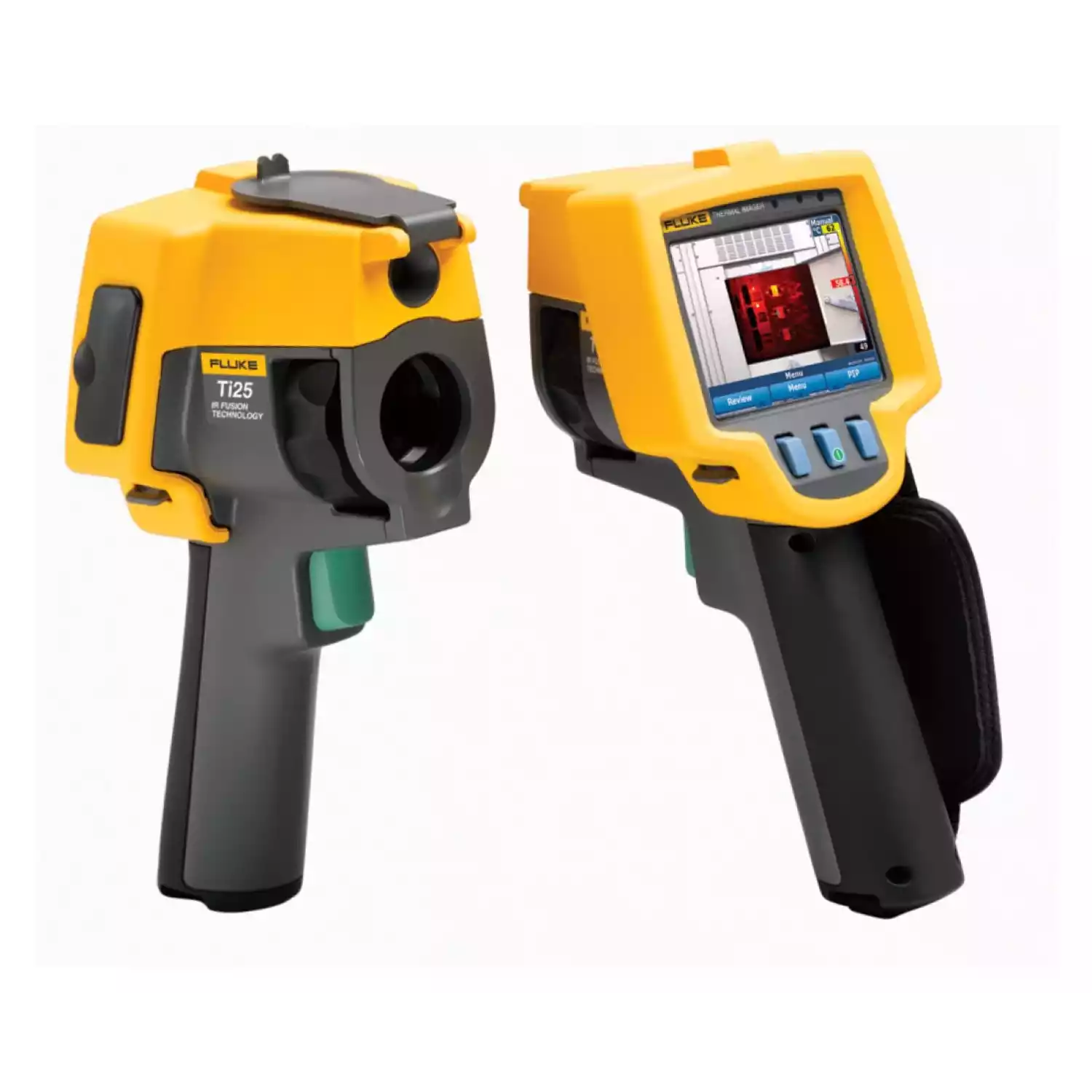

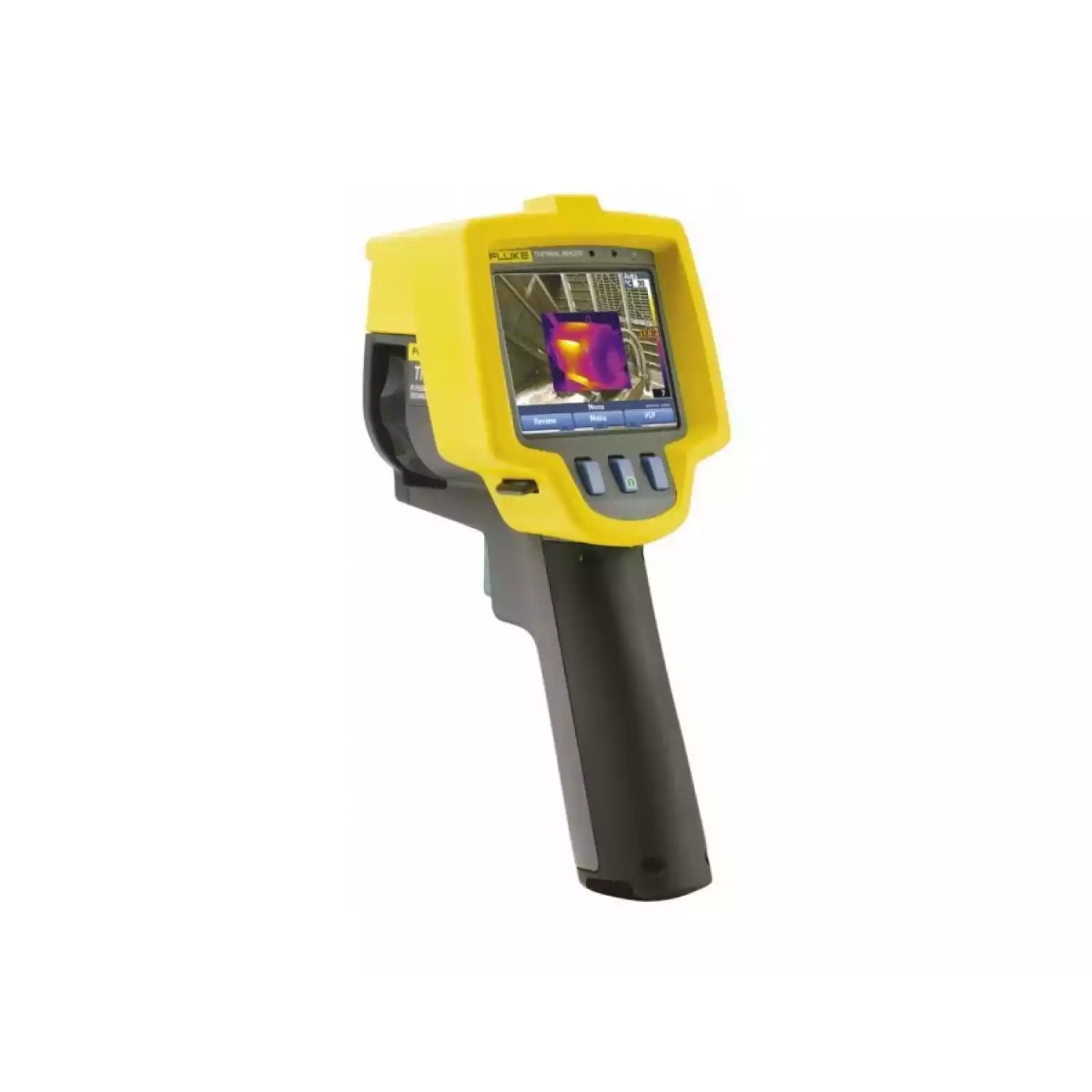

Тепловизор Fluke Ti25

Параметр

Значения

Температура

Диапазон температурных измерений (не калибруется ниже -10 °C)

от -20 °C до +350 °C

Погрешность

± 2 °C или 2% (большее из этих значений)

Экранная подстройка коэффициента излучения

Характеристики изображения

Поле зрения

23° x 17°

Пространственная разрешающая способность (IFOV)

2,5 мрад

Минимальное расстояние фокусировки

Объектив тепловизора: 15 см
Фотообъектив: 46 см

Фокусировка

вручную

Частота смены кадров

Частота обновления 9 Гц

Тип приемника излучения

160 x 120 матрица в фокальной плоскости, неохлаждаемый микроболометр

Тип инфракрасного объектива

Объектив 20 мм, F = 0.8

Тепловая чувствительность (NETD)

≤0,07 °C при 30 °C (70 м°K)

Спектральный диапазон ИК

От 7,5 мкм до 14 мкм

Фотокамера

Разрешение 640 x 480

Представление изображений

Цветовые палитры

Цвета нагрева железа, сине-красная, высокого контраста, серая, желтая, цвета нагрева метала

Уровень и диапазон

Плавное масштабирование уровня и диапазона в автоматическом и ручном режимах

Минимальный диапазон (в ручном режиме)

2,5 °C

Минимальный диапазон (в автоматическом режиме)

5 °C

Сведения о технологии IR-Fusion®

Full Infrared (Полное ИК) с автоматическим смешиванием МАКС, СРЕД и МИН; режим Picture-in-Picture (Кадр в кадре) с автоматическим смешиванием МАКС, СРЕД и МИН (слияние фото- и ИК-изображений)

Режим Picture-In-Picture (PIP - Кадр в кадре)

Три уровня смешивания окна с ИК-изображением размерами 320 х 240 пикселов в центре дисплея

Полноэкранный (выключение режима PIP)

Три уровня смешивания окна с ИК-изображением размерами 640 х 480 пикселов в центре дисплея

Голосовая аннотация

Не более 60 сек. записи на одно изображение

Сохранение изображений и измерительных данных

Носитель

Карта памяти SD (на карте памяти емкостью 2 ГБ можно сохранить не менее 1200 полностью радиометрических (в формате .is2) ИК или слитных изображений или 3000 базовых ИК-изображений (в формате .bmp)

Форматы файлов

Нерадиометрические (.bmp) или полностью радиометрические (.is2).
Для анализа нерадиометрических (.bmp) файлов не требуется специальной программы

Форматы файлов, экспортируемых с помощью ПО SmartView™

JPEG, BMP, GIF, PNG, TIFF, WMF, EXIF и EMF

Питание

Аккумулятор

Встроенный блок аккумуляторов (входит в комплект)

Время работы от аккумулятора

Три или четыре часа непрерывной работы (при 50 %-ном уровне яркости ЖК-дисплея)

Время зарядки аккумулятора с помощью сетевого или автомобильного адаптера/зарядного устройства

Два часа для полной зарядки

Общие характеристики

Температура

Рабочая: от -10 °C до +50 °C
Хранения: от -20 °C до +50 °C без аккумулятора

Относительная влажность

от 10 % до 90 % без конденсации

Дисплей

Цветной ландшафтный ЖК-дисплей VGA (640 x 480) размером по диагонали 9,1 см (3,6 дюйма) с подсветкой (выбираемая или автоматическая подстройка яркости)

Органы управления и настройки

Температурная шкала (°C / °F), выбираемая пользователем.
Выбор языка.
Установка даты/времени.
Выбор коэффициента излучения.
Индикация горячих или холодных точек на изображении по выбору пользователя.
Ti25 позволяет настроить палитру, параметры альфа-смешивания, уровень, шкалу, параметры PIP и коэффициент излучения на готовом изображении перед его сохранением.

Программное обеспечение

SmartView™ для полного анализа данных и составления отчетов входит в комплект поставки

Работа/зарядка от сети

Сетевой адаптер/зарядное устройство (110/220 В, 50/60 Гц). Можно заряжать аккумулятор одновременно с использованием тепловизора. В комплект входит универсальный набор сетевых переходников.

Функции энергосбережения

Переход в режим ожидания после 5 минут бездействия; автоматическое отключение после 30 минут бездействия

Стандарты безопасности

IEC/EN61010-1 (2-я редакция), степень загрязнения среды 2

Электромагнитная совместимость

EN61326-1
IEC/EN 61326
CFR 47, часть 15, класс A

Вибрация

2 G, IEC 68-2-29

Удары

25 G, IEC 68-2-29 (падение с высоты 2 м на 5 сторон тепловизора)

Габаритные размеры

270 мм x 130 мм x 150 мм

Вес

1,2 кг

Степень защиты

IP54

Поддерживаемые языки

Английский, итальянский, немецкий, испанский, французский, русский, португальский, шведский, турецкий, чешский, польский, финский, упрощенный китайский, традиционный китайский, корейский и японский

№

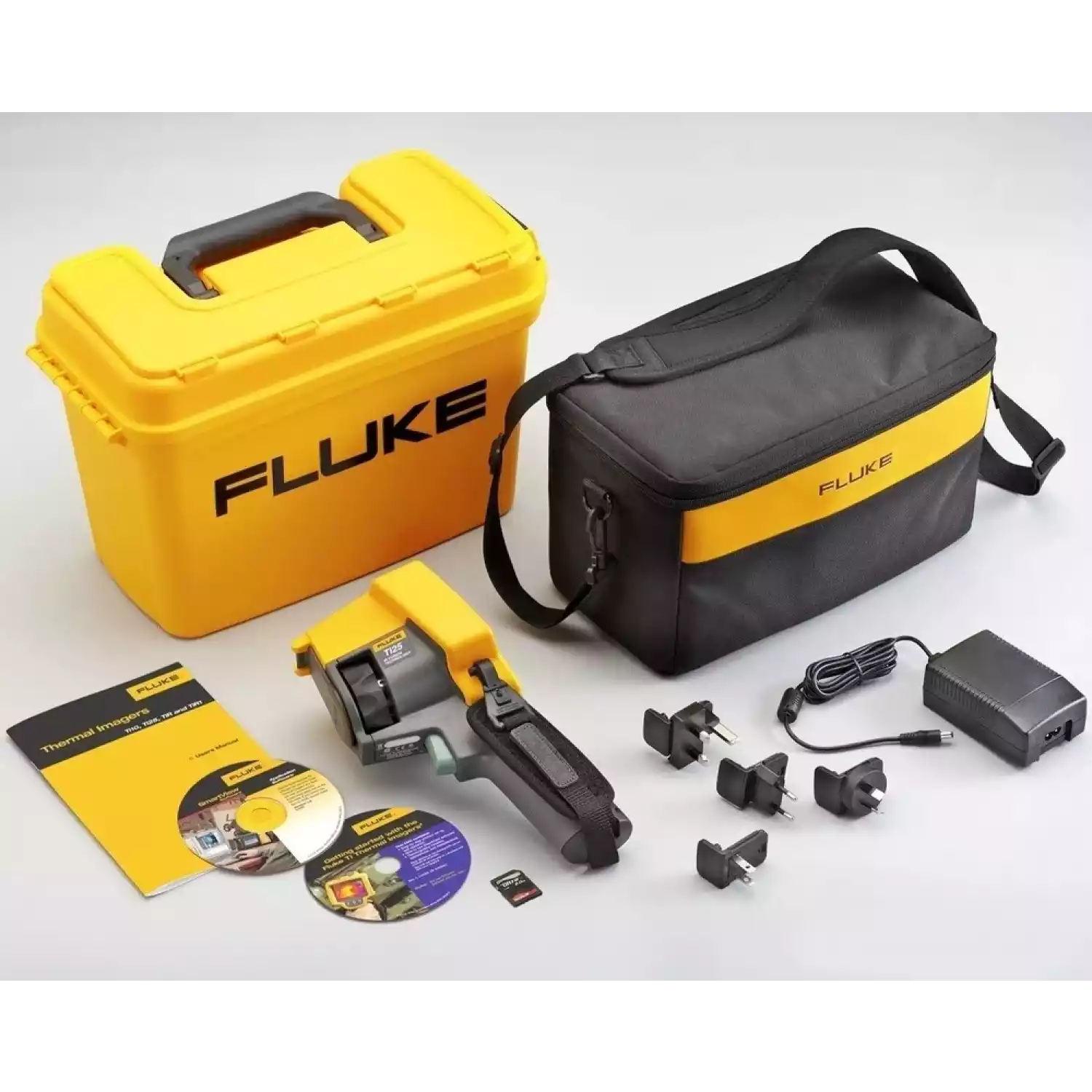

Наименование

Количество

1.

Прибор Fluke Ti25

1

2.

Программное обеспечение Fluke SmartView™

1

3.

Карта памяти SD объемом 2 ГБ

1

4.

Считывающее устройство карт памяти SD

1

5.

Прочный твердый футляр для переноски

1

6.

Мягкий футляр для переноски

1

7.

Наручный ремешок

1

8.

Аккумулятор

1

9.

Сетевой блок питания

1

10.

Зарадное устройство

1
