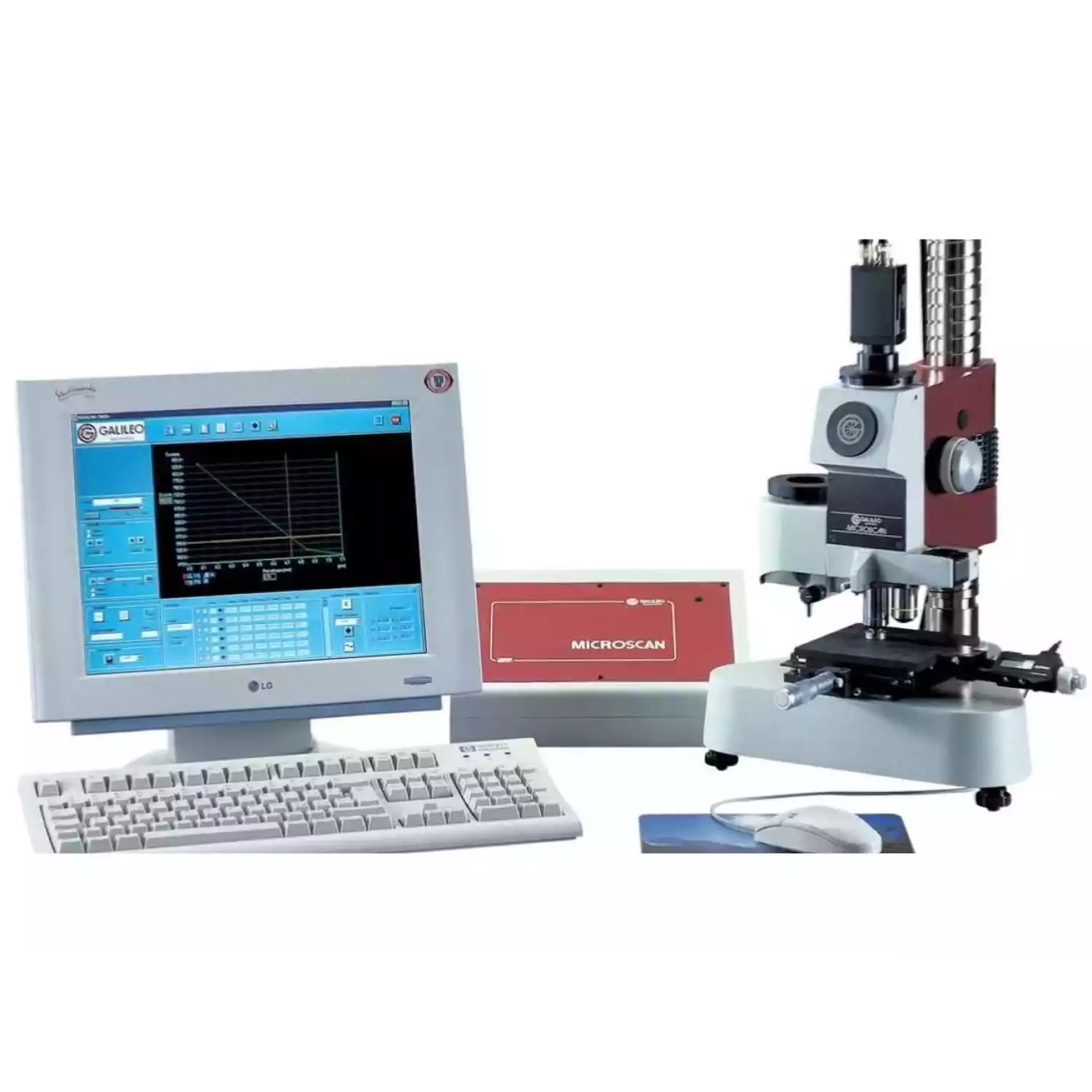

Микротвердомеры серии Microscan

Модификациии: Microscan OD / AC /AC Plus - отличаются степенью автоматизации измерительных функций.

Микротвердомеры автоматически проводят измерения микротвердости по Виккерсу и Кнупу в диапазоне нагрузок от 10 гс до 5 кгс.

Преимуществом серии является то, что измерительная головка размещается на штанге, что позволяет работать с образцами большого размера.

Микротвердомеры серии Microscan оснащены поворотной базой (угол поворота 180°), которая позволяет измерять твердость габаритных образцов. Благодаря своей конструкции и высококачественным объективам, Microscan позволяет регистрировать контрастные и четкие изображения отпечатков. Измерение твердости проводится в соответствии со стандартами ISO EN 6507-2 и ASTM E384.

Специализированное ПО позволяет автоматически переводить полученные значения твердости в различные шкалы: Роквелл, Бринелль, Виккерс, Кнуп, а также рассчитывать предел прочности в соответствии с ISO 18265 или ASTM E140.

Технические характеристики микротвердомеров Microscan:

	MICROSCAN OD	MICROSCAN AC	MICROSCAN AC PLUS
Стандартная нагрузка, гс/Н	10-15-25-50-100-200-300-500-1000 гс (0.09807-0.1471-0.2452-0.4903-0.9807-1.961-2.942-4.903-9.807 Н)
Дополнительная нагрузка, гс (Н)	2000-2500-3000-5000 гс (19.61-24.52-29.42-49.03 Н)
Приложение нагрузки	Автоматическое с гидравлическим амортизатором, контролируемое с клавиатуры
Время приложения нагрузки	Устанавливается с клавиатуры (1-99 сек)
Стандартные объективы (для наблюдения или измерения)	10х – 50х
Максимальное увеличение со стандартными объективами	100х-500х
Дополнительные объективы: для наблюдения/ для измерения	5х – 100х /20х
Основной корпус, поворачивающийся на стойке (для образцов большого размера)	Стандартная поставка
Регулировка интенсивности освещения видимого поля (20Вт макс)	Ручная, при помощи маховичка	Автоматическая и программируемая
Система измерения отпечатка	Оптическая цифровая	Автоматическая компьютеризированная
Разрешение при считывании результата, мм	0,0001
Монитор с плоским экраном высокого разрешения LCD-TFT15,1"-1024x768-85Гц	Опционально	Стандартная поставка
PC на базе Pentium+CCD+frame grabber	CCD и PC – по запросу	Стандартная поставка (Windows 95-98-2000 –NT4)
Нахождение отпечатка и измерение	Ручное	Ручное и автоматическое
Измерение твердости по Виккерсу	Автоматическое
Статистические функции (среднее/мин/макс, дисперсия, СКО)	Стандартная поставка
Программное обеспечение для фокусировки	Не используется	Стандартная поставка, с возможностью ручной фокусировки
Программное обеспечение и индентор для измерения твердости по Кнупу	Опционально
ПО для измерения профиля твердости, зигзагообразная и матричная трассировка	Опционально		Стандартная поставка
Лиценция Microsoft Word 2000 (English)	Опционально	Стандартная поставка
Крестообразный столик-держатель образца:
-перемещение по Х-Y	Ручное
-размер, мм	125х125
- рабочий шаг, мм	25х25
- разрешение, мм	0.01		0.01 (Y) – 0.001 (X)
Цифровой захват положения по осям X-Y с разрешением 0.001 мм	Опционально, только для считывания	Опционально	Стандартная поставка ( доп. для 2 осей)
Максимальная высота образца на крестообразном столике, мм	130
Стандарт	ISO UNI EN 6507 – DIN 50133 – DIN 51225 – ISO 2639
SIT -сертификация	Опционально ( только для метода Виккерса)
Интентор для измерения микротвердости по Виккерсу	Стандартная поставка
Зажим для тонких образцов, вращающийся зажимной патрон и зажимы для образцов, V-образный зажим	Опционально
Тестовые блоки для SIT-сертификации	Стандартная поставка – тестовый блок N 1 для шкалы HV1
Интерфейсы для периферийных устройств	RS 232 C-Cetronics-эмулятор клавиатуры	Поставляются с PC
Электропитание	220 В/ 50 Гц (другие типы источников питания возможны по запросу)
Установленная мощность, ВА	100	350
Примерный вес системы, кг	35	85	87
Базовые размеры системы, мм	500х500х500	500х800х800

Программное обеспечение

ПО для измерения твердости по Виккерсу, в соответствии со стандартом ISO 6507/2, с двумя уровнями автоматизации
Автоматическое измерение: система автоматически проводит поиск отпечатка и следующее измерение (на образцах с необходимой подготовкой поверхности)
Электро-оптический ручной способ: оператор подводит референтную линию к четырем вершинам отпечатка , представленного на мониторе ( с цифровым увеличением)
Простой и интуитивно понятный пользовательский интерфейс
Статистическая обработка результатов (среднее значение: максимальное, минимальное, дисперсия, отклонение)
Определение дистанции между двумя точками (телемикрометрическая функция)
Автоматический и ручной контроль освещения и коррекция ручной фокусировки
Представление измеренных и расчитанных цифровых данных на экране
Автоматический экспорт результатов и относящихся к ним графиков в шаблоны MS WORD 2000 или формат RTF
Сохранение параметров и результатов цикла испытаний на электронных носителях (жесткий диск или флоппи-диск)
Сохранение изображений на магнитных носителях (жесткий диск или флоппи-диск) в форматах BMP, TIFF, PNG и возможность просмотра сохраненных изображений в вышеуказанных форматах
Создание и управление сертификатами (регистрация, условия измерений, проведение измерений)
Контроль максимального и минимального значения твердости
Конверсия значений твердости в другие шкалы
Оптическая калибровка

Комплектации:

MICROSCAN OD - индентирование методами Виккерса и Кнупа (опционно). Измерение отпечатков производится вручную, при помощи высокоточного цифрового окуляр-микрометра. Значения твердости рассчитываются автоматически, при помощи ПО. Оснащается LCD сенсорным дисплем со специализированным программным обеспечением. Точность позиционирования 0,01 мм.

MICROSCAN AC позволяет проводить измерения по методам Виккерса и Кнупа (опционно). Микротвердомеры оснащаются измерительными устройствами, состоящими из оптики с LED освещением и цифровой камерой высокого разрешения, а также управляющим ПК со специализированным программным обеспечением.

Расчет твердости производится как автоматически, так и вручную.

MICROSCAN AC Plus – усовершенствованная версия Microscan AC. Микротвердомер дооснащается USB цифровыми микрометрами (разрешение 0,001 мм), что позволяет проводить измерения профилей твердости.

ПО позволяет строить графическую визуализацию (2D и 3D) профилей твердости. Результаты измерений и профиль могут быть автоматически экспортированы в MS Word.
