Укладка-лаборатория УКВ-1 полевого химического контроля качества воды

УКВ-1 представляет собой химико-аналитический комплекс, наиболее функциональный для задач полевого химического контроля состояния воды водоёма (водоисточника, сети водоснабжения и т.п.) благодаря наиболее полному перечню составляющих готовых к применению модулей. Лаборатория представляет собой ранец с дополнительной укладкой – двумя баулами. Состав УКВ может изменяться в зависимости от поставленных аналитических задач и вариантов тактического применения.

НАЗНАЧЕНИЕ И ОБЛАСТИ ПРИМЕНЕНИЯ:

УКВ представляет собой химико-аналитический комплекс, наиболее функциональный для задач полевого химического контроля состояния воды водоёма (водоисточника, сети водоснабжения и т.п.) благодаря наиболее полному перечню составляющих готовых к применению модулей.

УКВ предназначена для определения показателей качества воды водоисточников и водоёмов в полевых и лабораторных условиях.

Применяется при анализе и исследовании водоисточников мобильными подразделениями служб, работа которых непосредственно связана с задачами анализа воды при мониторинге качества воды, оценке эффективности очистных систем, систем водоподготовки и др.

Используется как в возимом, так и в носимом варианте доставки к водному объекту, при тактическом взаимодействии с базовым лагерем.

Позволяет решать задачи полевого химического контроля, разведки водоисточников, контроля качества исходной и очищенной воды при эксплуатации войсковых и гражданских средств очистки и опреснения воды.

Может применяться службами санитарно-химического, гидрологического, экологического и технологического контроля, в структурах МЧС и ГО, в работах широкого круга потребителей, в том числе в интересах служб тыла, подразделений инженерных войск, химических войск, медицинских войск, а также специальных подразделений МО РФ, геологоразведки и охраны окружающей среды, а также в учреждениях профессионального образования.
Может применяется при определении и идентификации загрязнителей естественного и техногенного происхождения в воде и водных (почвенных) вытяжках.

УКВ-1 рассчитана на выполнение анализов без применения электропотребляющего оборудования и обеспечивает удобство проведения аналитических операций непосредственно на обследуемом объекте при использовании предусмотренных в его комплекте реагентов и растворов, а также посуды, принадлежностей и вспомогательных средств.
Благодаря простоте и удобству работы лаборатория УКВ-1 может использоваться оператором, прошедшим минимальный курс обучения.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Укладка-лаборатория УКВ-1 обеспечивает определение контролируемых показателей с характеристиками согласно табл. 1 вкладки «Характеристики».

Примечание.
Изделие может поставляться совместно с модулем (укладкой) контроля ОВ и СДЯВ с применением специальных средств контроля.
Возможность поставки соответствующих специальных средств контроля определяется по согласованию с правообладателем.

Рабочие параметры применения укладки-лаборатории УКВ-1 при анализе воды:

для тест-комплектов – температура анализируемой пробы от 10 до 40 °С;
для тест-систем – температура анализируемой пробы от 5 до 50 °С;
температура и относительная влажность атмосферного воздуха, а также атмосферное давление – не регламентируются.

ХАРАКТЕРИСТИКА МЕТОДОВ АНАЛИЗА:

Укладка-лаборатория полевого химического контроля УКВ-1 позволяет определять органолептические, общесанитарные и токсикологические показатели качества воды в объёме основных требований при полевом химического контроля, разведке водоисточников, контроле качества исходной и очищенной воды при эксплуатации средств счистки и опреснения воды и т.п.

Анализы выполняются различными методами (см. табл. 1 вкладки «Характеристики»): с применением тест-комплектов — количественными (по некоторым показателям – полуколичественными) стандартизованными унифицированными методами.
Анализы с применением тест-систем и специальных тестовых средств (если предусмотрены) носят сигнальный (полуколичественный) характер.

Тест-комплекты, входящие в состав УКВ-1, основаны на стандартизованных унифицированных методах контроля качества воды, некоторые из которых модифицированы в направлении обеспечения их портативности посредством:

изменения состава аналитических растворов в направлении упрощенной и ускоренной их дозировки (например, вместо разбавленных растворов реагентов используются растворы с повышенной концентрацией, вместо жидких реагентов используются сухие сыпучие и др.);
применения реагентов быстрого приготовления самим оператором;
применения визуально-колориметрического определения на завершающем этапе определения вместо фотометрического;
применения портативных средств ускоренной удобной дозировки растворов и проб.

Замена некоторых аналитических готовых растворов на сухие реагентные составы позволяет значительно увеличить сроки годности соответствующих аналитических рецептур.
Окрашенные пробы, образующиеся в ходе анализа колориметрическими методами, в портативном варианте колориметрируются методами визуальной колориметрии, с применением пленочных окрашенных шкал.
Титриметрические методы в портативном варианте обеспечивают высокую чувствительность анализа.
Точностные характеристики при анализе визуально-колориметрическими методами могут быть значительно улучшены при использовании, наряду с указанными цветными шкалами, также портативного полевого фотометра типа «Экотест-2020» или аналогичного.

Тест-системы, входящие в состав УКВ-1, представляют собой компактные, наиболее простые и экспрессные средства контроля, применяемые как самостоятельно, так и в дополнение к тест-комплектам.

Примечание.
УКВ-1 может дополняться штатными войсковыми средствами для контроля воздуха и поверхностей на ОВ и СДЯВ (индикаторные трубки, ИПЭ, тест-системы), в комплекте с аспиратором требуемого типа и принадлежностями, а также средствами экспресс-анализа промышленных токсикантов и АХОВ.
Возможность дополнения указанными специальными средствами устанавливается по согласованию с правообладателем.

УКВ поставляется в двух модификациях:
УКВ-1 (артикул 3.900) и УКВ-2 (артикул 3.900.1) с набором-укладкой для фотоколориметрирования «Экотест-2020-К»

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УКВ-1:

Вес, кг — не более 17 (ранец), не более 15 (баул)
Габариты, мм — 400×300×850 (ранец), 730×340×470 (баул)

Сокращения в таблице:
В — визуальный;
ВК — визуально-колориметрический;
ТМ — титриметрический;
ФМ — фотоколориметрический;
ТК — тест-комплект;
ТС— тест-система.

**Определяемые показатели и характеристики методов определения**Таблица 1
N п/п	Контролируемый показатель	Диапазон концентраций	Метод анализа	Объём пробы, мл	Наименование изделия (модуля)
1.	Алюминий (Al³⁺)	0-0,5-2,0-6,0 мг/л	ВК, с алюминоном	10	ТК «Алюминий»
1.	Алюминий (Al³⁺)	0,15-1,0 мг/л	ФК, с алюминоном (525 нм)	10	ТК «Алюминий»
2.	Аммоний (NH₄⁺)	0-1,0-2,6-5,0-7,0 мг/л	ВК, с реактивом Несслера	5	ТК «рН, Аммоний»
2.	Аммоний (NH₄⁺)	0,2-4,0 мг/л	ФК, с реактивом Несслера (430 нм)	5	ТК «рН, Аммоний»
3.	Гидразин (N₂H₄)	0-0,05-0,3-1,0 мг/л	ВК, с п-диметиламино-бензальдегидом	10	ТК «Гидразин»
3.	Гидразин (N₂H₄)	0,05-0,8 мг/л	ФК, с п-диметил аминобензальде-гидом (430 нм)	10	ТК «Гидразин»
4.	Железо суммарно (сумма Fe²⁺ и Fe³⁺)	0-0,1-0,3-0,7-1,0-1,5 мг/л	ВК, с о-фенан-тролином	10	ТК «Железо»
		0,05-2,0 мг/л	ФК, с о-фенан-тролином (502 нм)	10	ТК «Железо»
		0-20-50-100-100 мг/л	ВК, с роданидом калия	—	ТС «Железо общее»
5.	Железо (2) (Fe²⁺)	0-3-30-300 мг/л	ВК, с a-a^/-дипиридином	—	ТС «Железо (2)»
6.	Мутность	0,6-30,2 мг/л по каолину 1-52 ЕМФ	В, по шрифту	300	ТК «Мутность/ прозрачность»
7.	Прозрачность	60-1 см	В, по шрифту	300	ТК «Мутность/ прозрачность»
8..	Нефтепродукты (Масло и НП)	0,5-20 мг/л	Бумажно-хроматографический	200-250	ТК «Масло и нефтепродукты»
9.	Нитраты	0-5-15-45-90 мг/л	ВК, с реактивом Грисса	3	ТК «Нитраты»
9.	Нитраты	0-10-50-200-1000 мг/л	ВК, с реактивом Грисса	—	ТС «Нитрат-тест»
10.	Жёсткость общая (сумма Ca²⁺ и Mg²⁺)	0,5-10 °Ж (ммоль/л эквивалента)	ТМ, титрование с трилоном Б	10-250	ТК «Общая жёсткость»
11.	рН (водородный показатель)	4,5-5,0-5,5-6,0-6,5-7,0-7,5-8,0-8,5-9,0-10,0-11,0 ед. рН	ВК, с универсальным индикатором	5	ТК «рН, Аммоний»
11.	рН (водородный показатель)	2-3-4-5-6-7-8-9-10-11 ед. рН	ВК, с универсальным индикатором	—	ТС «рН»
12.	ПАВ-А (анионоактивные)	0-0,5-1,0-2,0-5,0 мг/л	ВК, с метиленовым голубым	10	ТК «ПАВ-А»
12.	ПАВ-А (анионоактивные)	0,1-1,0 мг/л	ФК, с метиленовым голубым (620 нм)	10	ТК «ПАВ-А»
13.	Сульфаты (SO₄²⁺)	30-300 мг/л	ТМ, с хлоридом бария в присутствии ортанилового К	2,5	ТК «Сульфаты»
14.	Свинец (Pb²⁺)	0-0,1-1,0-5,0 мг/л	ВК, с реактивной бумагой, пропитанной ZnS	20	ТК «Свинец»
15.	Фенолы летучие	0-0,02-0,1-0,2-0,5 мг/л	ФК, с 4-амино-антипирином	250	ТК «Фенолы»
15.	Фенолы летучие	0,002-0,05 мг/л	ФК, с 4-амино-антипирином (470 нм)	250	ТК «Фенолы»
16.	Формальдегид (СН₂О)	0-0,05-0,2-0,5-2,0 мг/л	ВК, с фенилгидразином и гексациано-ферратом (III) калия	10	ТК «Формальдегид»
16.	Формальдегид (СН₂О)	0,03-0,4 мг/л	ФК, с фенилгидразином и гексациано-ферратом (III) калия (525 нм)	10	ТК «Формальдегид»
17.	Фосфаты (суммарно)	0-0,5-1,0-3,5-7,0 мг/л	ВК, с молибдатом аммония и аскорбиновой кислотой	10	ТК «Фосфаты»
17.	Фосфаты (суммарно)	0,1-3,5 мг/л	ФК, с молибдатом аммония и аскорбиновой кислотой (660 нм)	10
18.	Полифосфаты и эфиры фосфорной кислоты	0-0,5-1,0-3,5-7,0 мг/л	ВК, с молибдатом аммония и аскорбиновой кислотой	50
18.	Полифосфаты и эфиры фосфорной кислоты	0,1-3,5 мг/л	ФК, с молибдатом аммония и аскорбиновой кислотой (660 нм)	50
19.	Фториды (F^—)	0-0,2-0.7-2,0 мг/л	ВК, с лантан(III)ализа-ринкомплексоном	2,5	ТК «Фториды»
19.	Фториды (F^—)	0,02-0,4 мг/л	ФК, с лантан(III)ализа-ринкомплексоном (620 нм)	2,5	ТК «Фториды»
20.	Хлор активный (Сl₂, гипохлориты, хлорамины и т.п.)	0,3-0,5 мг/л 0,5-5,0 мг/л	ТМ, йодометрический с иодидом калия	250 50	ТК «Активный хлор»
20.	Хлор активный (Сl₂, гипохлориты, хлорамины и т.п.)	0-1,2-5-10-30-100 мг/л	ВК, с йодистым калием и крахмалом	—	ТC «Активный хлор»
21.	Хлориды (Cl^—)	10-1200 мг/л	ТМ, с нитратом серебра	1-250	ТК «Хлориды»
22.	Цветность	0-30-100-300-1000 град. цветн.	ВК, плёночная хром-кобальтовая шкала	12	ТК «Цветность»
		0-10-20-30-40-60-100-300-500 град. цветн.	ВК, хром-кобальтовая шкала (модельные растворы)	12
		20-200 град. цветн.	ФК, хром-кобальтовая шкала (400 нм)	5
23.	Медь (Cu в растворённых формах)	0-1,0-2,0-5,0-10,0 мг/л	ВК, с диэтилдитиокар-баматом натрия	10	ТК «Медь»
		0,05-2,0 мг/л	ФК, с диэтилдитиокар-баматом натрия (470 нм)	10	ТК «Медь»
		0-5-30-300-1000 мг/л	ВК, с диэтилдитиокар-баматом натрия	—	ТС «Медь»
24.	Цинк (Zn в растворённых формах)	0-0,5-1,0-2,5-5,0 мг/л	ВК, с сульфарса-зеном	5	ТК «Цинк»
24.	Цинк (Zn в растворённых формах)	0,05-0,5 мг/л	ФК, с сульфарс азеном (525 нм)	5	ТК «Цинк»
25.	Марганец (Mn в раств. формах)	0-0,5-1,0-3,0-5,0-10,0 мг/л	ВК, с формальдоксимом	10	ТК «Марганец»
25.	Марганец (Mn в раств. формах)	0,1-5,0 мг/л	ФК, с формальдоксимом (470 нм)	10	ТК «Марганец»
26.	Хроматы (Cr⁶⁺)	0-3-10-100-1000 мг/л	ВК, с дифенилкарбазидом	—	ТС «Хромат-тест»
27.	Никель (Ni²⁺)	0-10-100-1000 мг/л	ВК, с диметилглиокси-мом	—	ТС «Никель»


Наименование модуля	Полезный объём, л	Габаритные размеры, мм	Масса не более, кг
Ранец	100	400×300×850	17
Баул	100	730×340×470	15
Набор-укладка для фотоколориметрирования «Экотест-2020-К»	8	420×220×190	4

Примечание.
В составе изделия могут по согласованию поставляться комплекты пополнения.

КОМПЛЕКТ ПОСТАВКИ УКВ-1:

	Наименование модификации	Состав	Кол-во мест
	УКВ-1	1. 11 тест-комплектов, комплект тест-систем (8 шт.), войсковой индивидуальный комплект химического контроля ВИКХК (5 шт.), набор реактивов-стандартов, поднос (2 шт.), набор принадлежностей для тестирования воды, средства индивидуальной защиты, документация в укладке для полевых выездов ранцевой 2. 10 тест-комплектов в двух баулах	3
	УКВ-2	1. УКВ-1 2. Набор-укладка для фотоколориметрирования «Экотест-2020-К»	4

Дополнительная комплектация. Штатные войсковые средства для контроля воздуха и поверхностей на ОВ, АХОВ, СДЯВ (поставка данных средств контроля производится после согласования с правообладателем)			–

Примечание:
Количество мест в поставляемой модификации может изменяться по условиям поставки.

В СОСТАВ ДОКУМЕНТАЦИИ НА УКВ-1 ВХОДЯТ:

Расширенное методическое руководство по химическому анализу воды;
Руководство по эксплуатации укладки-лаборатории УКВ с паспортом;
Комплект файлов руководств, методических пособий, информационных материалов на компакт-диске (полные PDF-версии);
Другая документация (состав определяется при оформлении заказа);
Опись укладки, сертификаты и др.;
Паспорт, сертификаты и др.

СОСТАВ И УКЛАДКА:

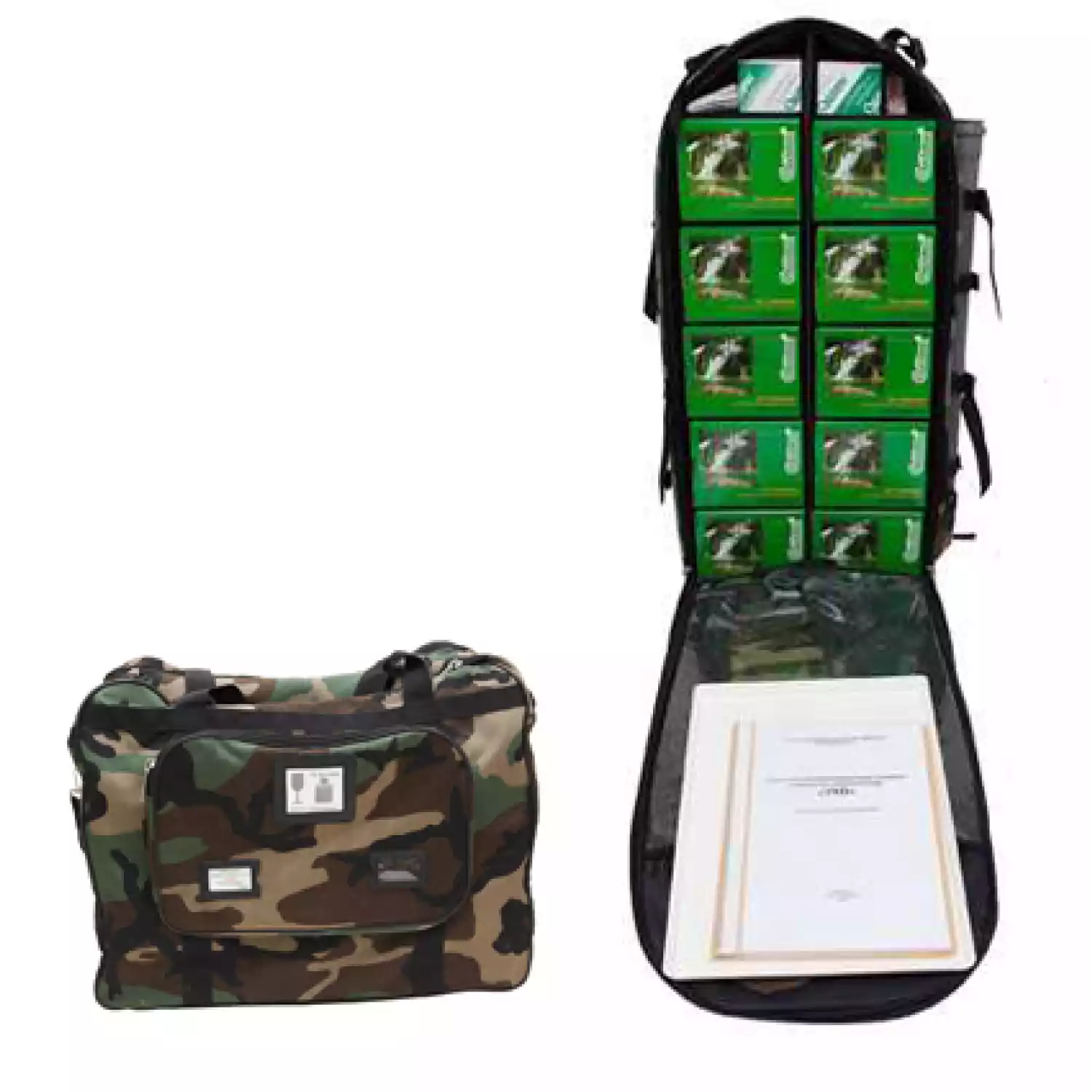

УКВ-1 уложена в 3 места: ранец и 2 баула.
Наименование основных составных частей УКВ-1, их габаритные размеры, полезный объём и масса приведены в табл. 2 вкладки «Характеристики».
