Укладка-лаборатория УКВ-2 полевого химического контроля качества воды

УКВ-2 представляет собой химико-аналитический комплекс, наиболее функциональный для задач полевого химического контроля состояния воды водоёма (водоисточника, сети водоснабжения и т.п.) благодаря наиболее полному перечню составляющих готовых к применению модулей. Лаборатория представляет собой ранец с дополнительной укладкой – двумя баулами. Состав УКВ может изменяться в зависимости от поставленных аналитических задач и вариантов тактического применения. В состав УКВ-2 дополнительно к УКВ-1 входит набор-укладка для фотоколориметрирования «Экотест-2020-К».

НАЗНАЧЕНИЕ И ОБЛАСТИ ПРИМЕНЕНИЯ:

УКВ представляет собой химико-аналитический комплекс, наиболее функциональный для задач полевого химического контроля состояния воды водоёма (водоисточника, сети водоснабжения и т.п.) благодаря наиболее полному перечню составляющих готовых к применению модулей.

УКВ предназначена для определения показателей качества воды водоисточников и водоёмов в полевых и лабораторных условиях.

Применяется при анализе и исследовании водоисточников мобильными подразделениями служб, работа которых непосредственно связана с задачами анализа воды при мониторинге качества воды, оценке эффективности очистных систем, систем водоподготовки и др.

Используется как в возимом, так и в носимом варианте доставки к водному объекту, при тактическом взаимодействии с базовым лагерем.

Позволяет решать задачи полевого химического контроля, разведки водоисточников, контроля качества исходной и очищенной воды при эксплуатации войсковых и гражданских средств очистки и опреснения воды.

Может применяться службами санитарно-химического, гидрологического, экологического и технологического контроля, в структурах МЧС и ГО, в работах широкого круга потребителей, в том числе в интересах служб тыла, подразделений инженерных войск, химических войск, медицинских войск, а также специальных подразделений МО РФ, геологоразведки и охраны окружающей среды, а также в учреждениях профессионального образования.
Может применяется при определении и идентификации загрязнителей естественного и техногенного происхождения в воде и водных (почвенных) вытяжках.

УКВ-2 рассчитана на выполнение анализов без применения электропотребляющего оборудования и обеспечивает удобство проведения аналитических операций непосредственно на обследуемом объекте при использовании предусмотренных в его комплекте реагентов и растворов, а также посуды, принадлежностей и вспомогательных средств.
Благодаря простоте и удобству работы лаборатория УКВ-2 может использоваться оператором, прошедшим минимальный курс обучения.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Укладка-лаборатория УКВ-2 обеспечивает определение контролируемых показателей с характеристиками согласно табл. 1 вкладки «Характеристики».

Примечание.
Изделие может поставляться совместно с модулем (укладкой) контроля ОВ и СДЯВ с применением специальных средств контроля.
Возможность поставки соответствующих специальных средств контроля определяется по согласованию с правообладателем.

Рабочие параметры применения укладки-лаборатории УКВ-2 при анализе воды:

• для тест-комплектов – температура анализируемой пробы от 10 до 40 °С;
• для тест-систем – температура анализируемой пробы от 5 до 50 °С;
• температура и относительная влажность атмосферного воздуха, а также атмосферное давление – не регламентируются.

Характеристика методов анализа:
Укладка-лаборатория полевого химического контроля УКВ-2 позволяет определять органолептические, общесанитарные и токсикологические показатели качества воды в объёме основных требований при полевом химического контроля, разведке водоисточников, контроле качества исходной и очищенной воды при эксплуатации средств счистки и опреснения воды и т.п.

Анализы выполняются различными методами (см. табл. 1 вкладки «Характеристики»): с применением тест-комплектов — количественными (по некоторым показателям – полуколичественными) стандартизованными унифицированными методами.
Анализы с применением тест-систем и специальных тестовых средств (если предусмотрены) носят сигнальный (полуколичественный) характер.

Тест-комплекты, входящие в состав УКВ-2, основаны на стандартизованных унифицированных методах контроля качества воды, некоторые из которых модифицированы в направлении обеспечения их портативности посредством:

• изменения состава аналитических растворов в направлении упрощенной и ускоренной их дозировки (например, вместо разбавленных растворов реагентов используются растворы с повышенной концентрацией, вместо жидких реагентов используются сухие сыпучие и др.);
• применения реагентов быстрого приготовления самим оператором;
• применения визуально-колориметрического определения на завершающем этапе определения вместо фотометрического;
• применения портативных средств ускоренной удобной дозировки растворов и проб.

Замена некоторых аналитических готовых растворов на сухие реагентные составы позволяет значительно увеличить сроки годности соответствующих аналитических рецептур.
Окрашенные пробы, образующиеся в ходе анализа колориметрическими методами, в портативном варианте колориметрируются методами визуальной колориметрии, с применением пленочных окрашенных шкал.
Титриметрические методы в портативном варианте обеспечивают высокую чувствительность анализа.
Точностные характеристики при анализе визуально-колориметрическими методами могут быть значительно улучшены при использовании, наряду с указанными цветными шкалами, также портативного полевого фотометра типа «Экотест-2020» или аналогичного.

Тест-системы, входящие в состав УКВ-2, представляют собой компактные, наиболее простые и экспрессные средства контроля, применяемые как самостоятельно, так и в дополнение к тест-комплектам.

Примечание.
УКВ-2 может дополняться штатными войсковыми средствами для контроля воздуха и поверхностей на ОВ и СДЯВ (индикаторные трубки, ИПЭ, тест-системы), в комплекте с аспиратором требуемого типа и принадлежностями, а также средствами экспресс-анализа промышленных токсикантов и АХОВ.
Возможность дополнения указанными специальными средствами устанавливается по согласованию с правообладателем.

В СОСТАВ ДОКУМЕНТАЦИИ НА УКВ-2 ВХОДЯТ:

• Расширенное методическое руководство по химическому анализу воды;
• Руководство по эксплуатации укладки-лаборатории УКВ с паспортом;
• Комплект файлов руководств, методических пособий, информационных материалов на компакт-диске (полные PDF-версии);
• Другая документация (состав определяется при оформлении заказа);
• Опись укладки, сертификаты и др.;
• Паспорт, сертификаты и др.

Состав и укладка:

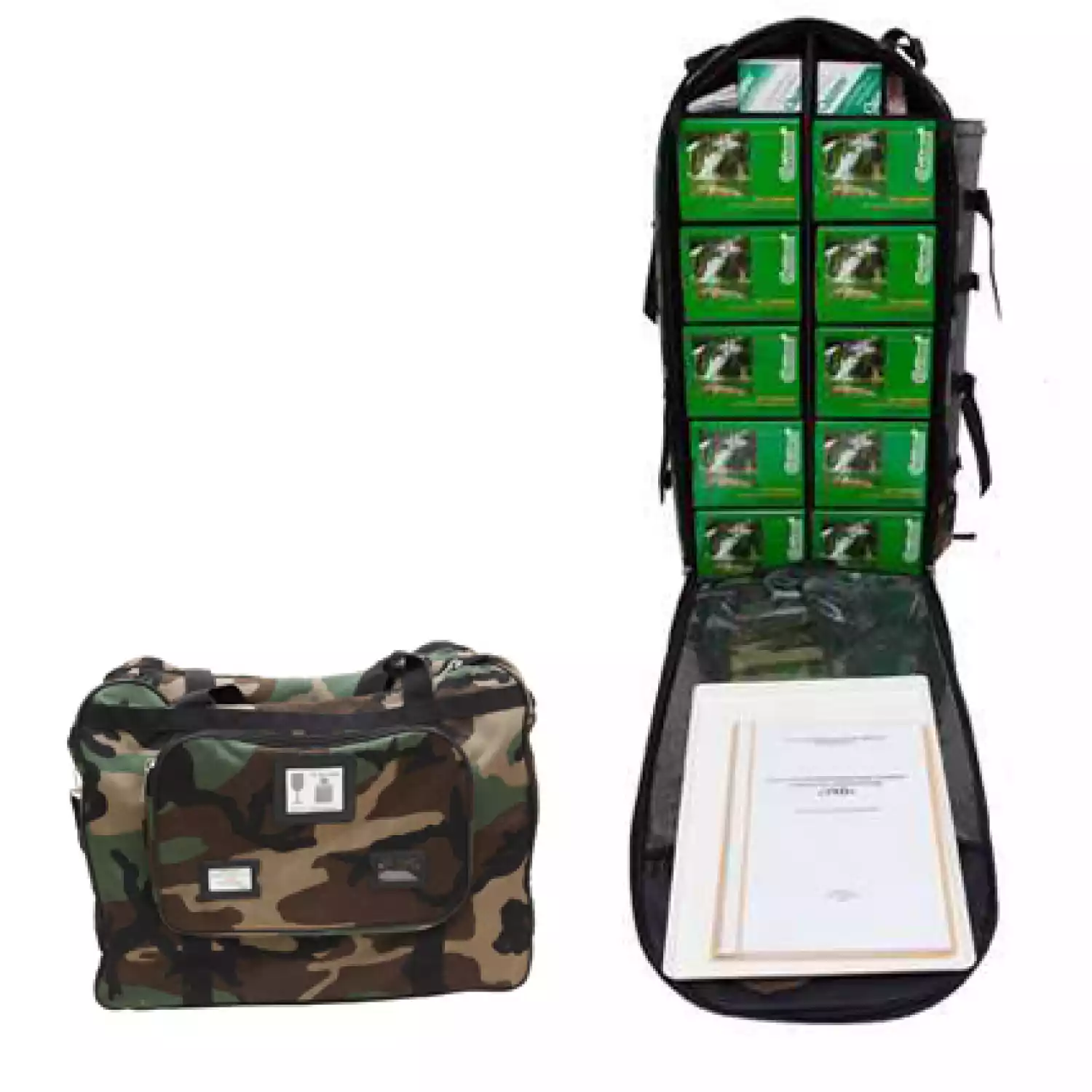

УКВ-2 уложена в 3 места: ранец и 2 баула.
Наименование основных составных частей УКВ-2, их габаритные размеры, полезный объём и масса приведены в табл. 2 вкладки «Характеристики».

Ранцевая укладка содержит основные химико-аналитические модули – тест-комплекты габаритными размерами не более 200x200x380 мм, компактные тест-системы, принадлежности для анализа, документацию и конструктивно позволяет организовать рабочее место оператора.
Ранцевая укладка выполнена с учетом особенностей экспедиционной работы.
Откидывающаяся передняя панель образует столик, открывающий доступ к находящимся в ячейках модулям лаборатории, причем каждый модуль может выниматься и использоваться самостоятельно; ранец выполнен в водозащищенном исполнении (защита от дождя, снега, но не от погружения в воду).

Баулы содержат укладочные модули и комплекты пополнения (если заказаны), не размещаемые в ранце, либо которые по тактическому применению не предназначены для полевой работы (остаются в базовом лагере).
Баул выполнен из прочного влагостойкого материала, имеет одно большое отделение и карманы для принадлежностей и документации.
Баул переносится за ручные лямки.

Наименование, габаритные размеры, и масса модулей:
УКВ-2 сформирована по модульному принципу. Каждый модуль (см. табл. 3 вкладки «Характеристики») представляет собой тест-комплект либо тест-систему и позволяет проводить измерения по одному показателю (группе однородных показателей), имея в составе все необходимое для работы, включая:
• готовые к применению аналитические растворы, либо реагенты быстрого приготовления;
• посуду, средства дозировки, принадлежности, водозащищённые цветные контрольные шкалы;
• профессиональное руководство по анализу воды.

Модули размещены в собственных укладочных контейнерах.
Производительность каждого модуля ‒ 100 анализов по каждому показателю (как правило).
Предусмотрены комплекты пополнения материалов (УКВ-КП) взамен израсходованных реактивов, растворов, материалов, тест-систем.
По дополнительному заказу потребителя проводится доукомплектование УКВ-2 средствами для контроля в воде различных (не входящих в базовый перечень) токсикантов, а также отравляющих веществ и токсикантов в воздухе.

УКВ поставляется в двух модификациях:
УКВ-1 (артикул 3.900) и УКВ-2 (артикул 3.900.1) с набором-укладкой для фотоколориметрирования «Экотест-2020-К»

Укладка-лаборатория УКВ поставляется в модификациях согласно табл. 3 вкладки «Характеристики».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УКВ-2:

Сокращения в таблице:
В — визуальный;
ВК — визуально-колориметрический;
ТМ — титриметрический;
ФМ — фотоколориметрический;
ТК — тест-комплект;
ТС— тест-система.
