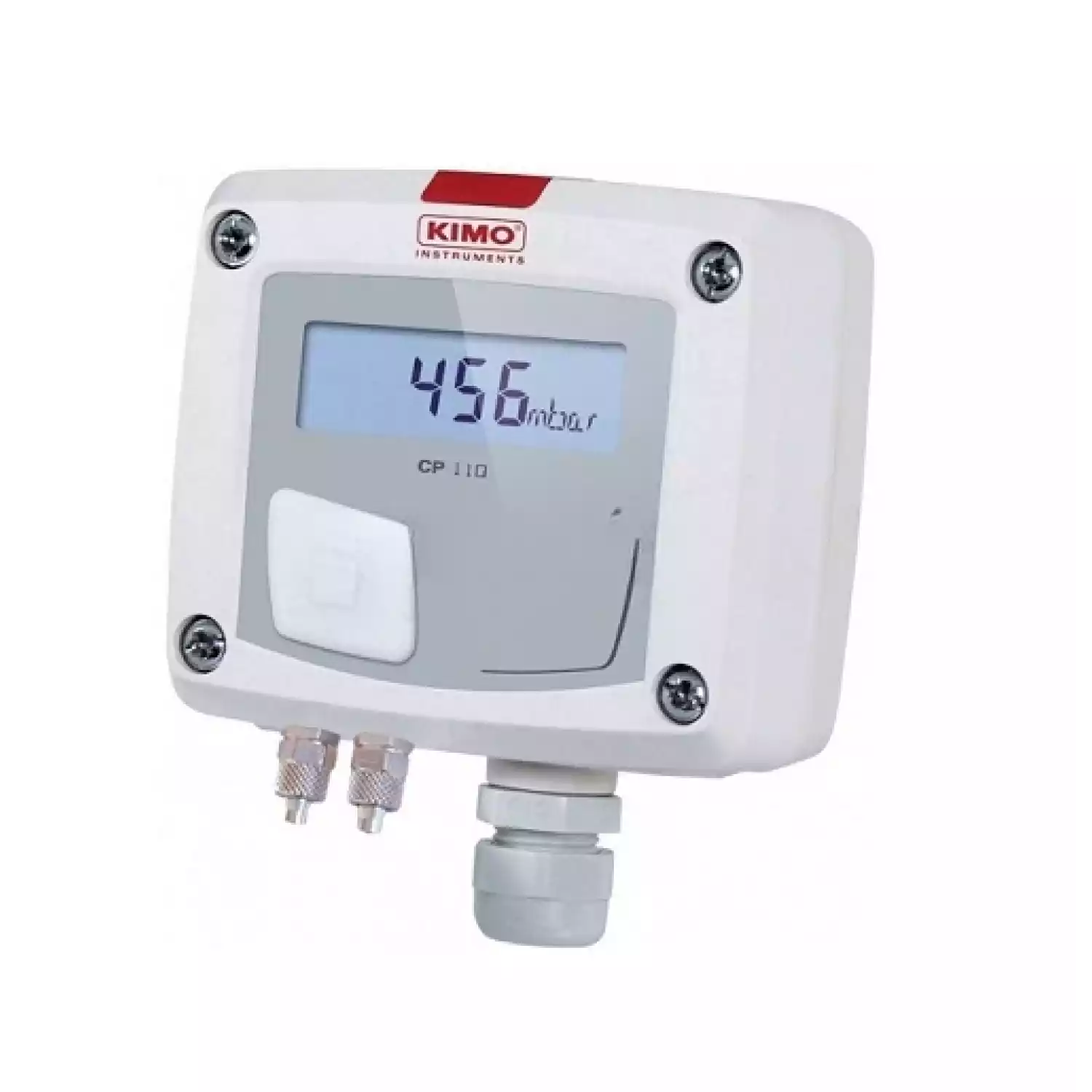

CP114, CP115 датчик дифференциального давления

Датчики СР114, СР115 предназначены для измерения дифференциального давления в диапазонах -500…500 мбар, -2000…2000 мбар соответственно и передачи данных посредством аналогового выхода 10В/20мА.

ОСОБЕННОСТИ CP114, CP115:

диапазон измерения от -500/+500 мбар до -2000/+2000 мбар (в зависимости от модели);
настраиваемые промежуточные диапазоны измерений;
активный выход 0-10 В или 4-20 мА, напряжение питания 24 В перем./пост. тока (3- или 4-проводное подключение) или пассивный выход 4-20 мА, напряжение питания от 16 до 30 В пост. тока (2-проводное подключение);
корпус из пластика ABS V0 со степенью защиты IP65, с дисплеем или без дисплея;
простая система монтажа методом «1/4 оборота» с настенной панелью;
корпус с упрощенной системой монтажа

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ CP114, CP115:

Единицы измерения	мбар, дюймы вод. ст., фунт/кв. дюйм, мм вод. ст., даПа, гПа, кПа
Погрешность	±(1,5% показаний +3 мбар)
Быстродействие	1/e (63%) 0,3 с
Разрешение	1 мбар; 0,1 дюйма вод. ст.; 1 мм. рт. ст.; 1 мм вод. ст.; 1 гПа; 10 даПа; 0,1 кПа; 0,1 фунта/кв. дюйм
Автоматическая установка нуля	Вручную с помощью кнопки
Рабочая среда	Воздух и нейтральный газ
Допустимое избыточное давление	CP114: 1400 мбар; CP115: 4100 мбар
Диапазон рабочих температур	От 0 до + 50°С
Температура хранения	От -10 до +70 °C

Выход/источник питания	— активный выход 0-10 В или 4-20 мА (источник питания 24 В перем./пост. тока ± 10%), 3- или 4-проводное подключение; — пассивный выход 4-20мА (источник питания 16/30 В пост. тока), 2-проводное подключение; — максимальная нагрузка: 500 Ом (4-20 мА); — минимальная нагрузка: 1 кОм (0-10 В).
Потребляемая мощность	2 ВА (0-10В) или макс. 22 мA (4-20 мA)
Электромагнитная совместимость	EN61326
Электрическое соединение	Колодка с винтовыми клеммами для проводов с сечением от 0.05 до 2.5 мм2
Связь с ПК	Кабель типа mini-DIN с разъемом USB от компании Kimo
