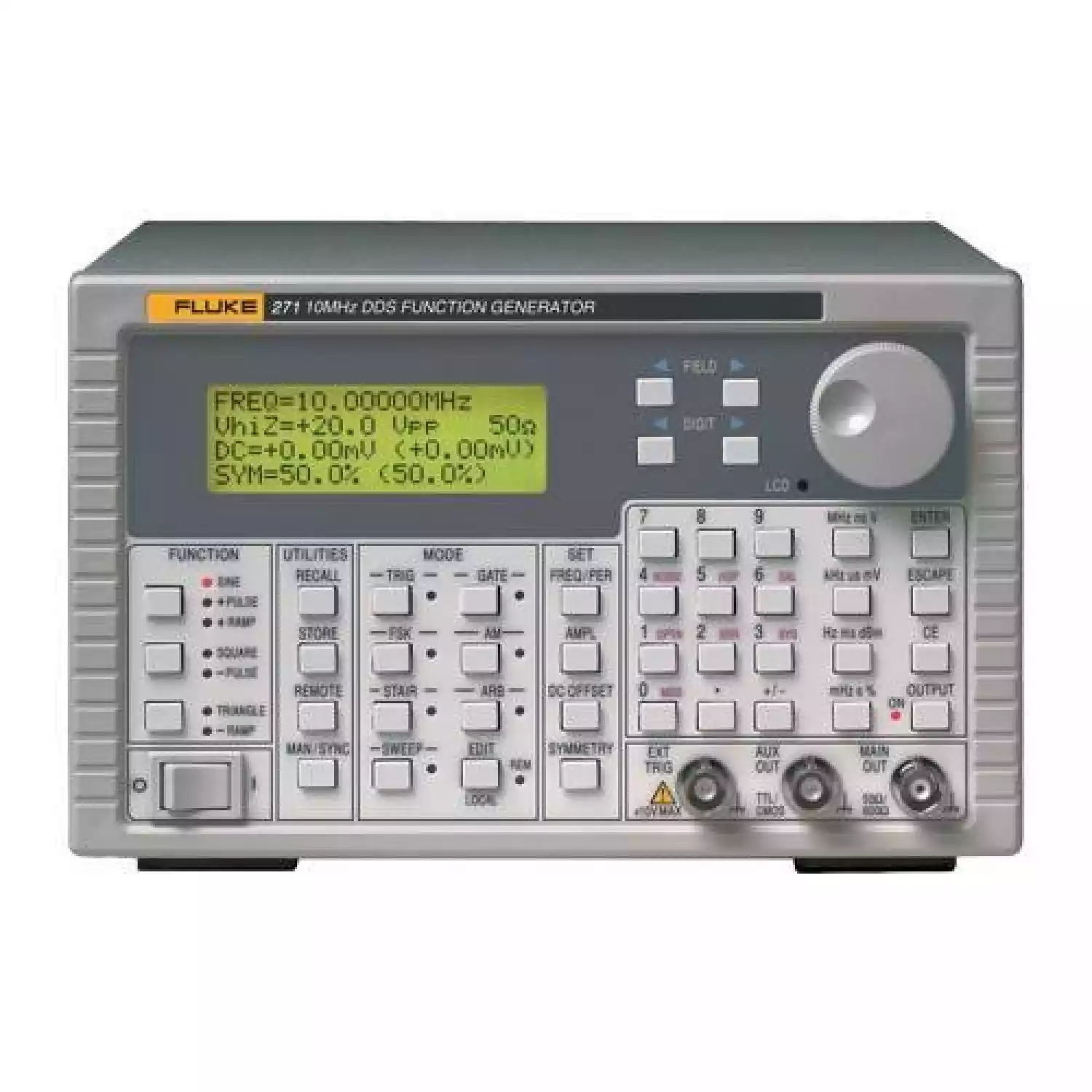

Генератор функций Fluke 271-E 230V построен на основе встроенного программно-управляемого синтезатора частоты и представляет собой высокопроизводительный лабораторный прибор прецизионного класса типа «всё в одном». Он способен генерировать гармонические и цифровые сигналы, импульсы, сигнальные последовательности и функции, реализуя модуляцию повышенной сложности, благодаря чему широко применяется при разработке радиоэлектронных устройств, в ходе проведения исследований, а также в метрологической сфере.
Высокая определенность результатов Fluke 271-E 230V достигается за счет использования метода прямого синтеза с цифровым управлением амплитудой, частотой и фазой, который реализуется встроенным микроконтроллером. Набор «предустановленных» сигналов сберегается во встроенной памяти, с возможностью загрузки до 5 дополнительных пользовательских форм. Интерфейсы GPIB и RS-232 можно использовать для обмена данными или реализации режима дистанционного управления, а также для интеграции устройства в состав лабораторных измерительных систем. Для синхронизации с другими генераторами, например, при необходимости работы с сигналами повышенной сложности, прибор оснащен портами CLOCK IN/OUT и SYNC OUT.
| Fluke 271-E 230V | |
|---|---|
| Формы сигналов | |
| Частота | Все формы сигналов в диапазоне до 10 МГц. Однако точность треугольной, наклонной и многоуровневой прямоугольной форм сигналов не указана для частот из соответствующего раздела. Диапазон: от 0,1 мГц до 10 МГц Разрешение: 7 разрядов или 0,1 мГц Точность: Обычно < ±10 миллионных долей в течение 1 года, от 18 до 28 °C Темп. коэф.: Обычно < 1 миллионной доли/°C снаружи от 18 до 28 °C |
| Синусоидальный сигнал | Искажение: от < –60 дБн до 20 кГц, от < –50 дБн до 300 кГц, от < –35 дБн до 10 МГц Spurii: Негармонические Spurii от < –60 дБн до 10 МГц |
| Прямоугольный сигнал | Время подъема и опускания: <22 нс |
| Треугольная | Ошибка линейности: от <0,5 % до 30 кГц |
| Положительный и отрицательный уклон | Ошибка линейности: от <0,5 % до 30 кГц |
| Положительный и отрицательный импульс | Время подъема и опускания: <22 нс |
| Многоуровневый прямоугольный сигнал | Для одного цикла можно создать не более 16 уровней, для каждого уровня можно задать амплитуду (разрешение 10 бит) и длительность (от 1 до 1024 образцов). При частоте более 27 кГц появляется неточность на уровне 36 нс. Время подъема и опускания: <22 нс |
| Дополнительные (и сложные) | Количество сложных форм сигнала предварительно определяется в ПЗУ прибора. Через цифровые интерфейсы можно загрузить и сохранить в энергонезависимой памяти дополнительно 5 форм сигналов. Диапазон частот: все точки сигналов можно постоянно преобразовывать в выходные сигналы частотой до 27 кГц, после чего они включаются в выборку. Количество выборок: 1024 10-разрядных выборок Шум: Широкополосный шум с переменной амплитудой и сдвигом. |
| Симметрия | Диапазон: Синусоидальная – от 1 до 99 % для всех частот; другие сигналы – от 1 до 99 % до 30 кГц, от 20 до 80 % до 10 МГц Разрешение: 0,1 % |
| Главный выходной сигнал | |
| Выходной импеданс | На выбор 50 или 600 Ом |
| Амплитуда | от 5 мВ до 20 В размах для незамкнутого контура (от 2,5 мВ до 10 В размах для 50/600 Ом). Выходной сигнал может быть представлен в виде V-H: 2 (значение для незамкнутого контура) или В (напряжение для определенного импеданса) размаха, среднеквадратичного значения или дБм. Обратите внимание, что в режиме положительного и отрицательного импульса диапазон амплитуды колеблется от 2,5 мВ до 10 В размах O/C. |
| Точность | Обычно ±3 % ±1 мВ при 1 кГц для 50/600 Ом |
| Сглаженность | от ±0,2 дБ до 500 кГц; от ±1 дБ до 10 МГц |
| Импульсные аберрации | <5 %+ 2 мВ |
| Смещение постоянного тока | от ±10 В для 50/600 Ом смещения плюс ограничение пикового значения сигнала до ±10 В для 50/600 Ом |
| Разрешение | 3 разряда или 1 мВ для амплитуды и смещения |
| Модуляция | |
| Амплитудная модуляция | Несущая частота: от 0,1 мГц до 10 МГц Несущие формы сигнала: Все Глубина: от 0 до 100 %, разрешение 1 % Внутренний источник: Фиксированный синусоидальный сигнал 1 кГц или прямоугольный сигнал от 0,005 Гц до 50 кГц Внешний: См. раздел «VCA In» |
| Система с частотной манипуляцией | Несущая частота: от 0,1 мГц до 10 МГц Несущие формы сигнала: Все Скорость повтора переключения: до 50 кГц пост. тока для внутреннего источника, до 1 МГц пост. тока для внешнего источника Источник сигнала переключения: Внутренний – от клавиатуры или генератора триггера. Внешний от входного сигнала EXT TRIG или удаленного интерфейса |
| Режимы работы | |
| Триггер/запуск | Синхронное по фазам включение сигнала – каждая положительная кромка сигнала триггера генерирует запуск несущей частоты, фазовый угол запуска и останова определяется настройками запуска/останова фазы. Несущая частота: от 0,1 мГц до 10 МГц Несущие формы сигнала: Все Количество циклов: от 1 до 1023 (разрешение 1 цикл) или от 0,5 до 511,5 (разрешение 1/2 цикла) Скорость повтора триггера: до 50 кГц пост. тока для внутреннего источника, до 1 МГц пост. тока для внешнего источника Источник: Внутренний – от клавиатуры или генератора триггера. Внешний от входного сигнала EXT TRIG или удаленного интерфейса |
| Выбор сигнала | Не синхронное по фазам включение сигнала – выходной сигнал ON для высокого сигнала выбора, OFF – для низкого. Несущая частота: от 0,1 мГц до 10 МГц Несущие формы сигнала: Все Скорость повтора триггера: до 50 кГц пост. тока для внутреннего источника, до 1 МГц пост. тока для внешнего источника Источник: Внутренний – от клавиатуры или генератора триггера. Внешний от входного сигнала EXT TRIG или удаленного интерфейса |
| Качание | Несущие формы сигнала: Все Режим качания: Линейный или логарифмический, однократный или постоянный Ширина диапазона качания: от 0,1 мГц до 10 МГц. Постоянная фаза. Независимая настройка частоты пуска и останова. Время качания: от 10 мс до 999 с (разрешение 3 разряда) Маркеры: Два переменных маркера во время качания. Доступны для разъема TRIG/SWEEP OUT Триггерный источник качания: Качание может быть произвольным или инициированным командой запуска с клавиатуры, входа EXT TRIG или удаленного интерфейса |
| Скачок | Для различных функций, значений частоты, амплитуды, смещения и длительности можно определить до 16 различных форм скачкообразного изменения сигнала. Регулировка длительности на шаг составляет от 1 мс до 60 с. |
| Фаза запуска/останова | Несущая частота: от 0,1 мГц до 1 МГц или выше Несущие формы сигнала: Все Диапазон: от –360 до +360 градусов Разрешение: 1 градус Точность: Обычно от 1 градуса до 30 кГц |
| Генератор триггера | Внутренний источник от 0,005 Гц до 50 кГц прямоугольного сигнала с возможность настройки с шагом 20 мкс. Разрешение – 3 разряда. Можно использовать как внешнее устройство с помощью разъема TRIG/SWEEP OUT. |
| Дополнительные выходные сигналы | |
| Aux Out | Уровни CMOS/TTL с симметрией, частотой главного выходного сигнала и настройкой фазы пуска/останова |
| Trig/Sweep Out | Многофункциональный выходной сигнал в зависимости от режима. Сигнал является выходным для генератора триггера на уровнях CMOS/TTL от 1 кВт (кроме режима качания). В режиме качания выходной сигнал имеет 3-уровневую форму, в начале качания его значение меняется от высокого (+4 В) до низкого (0 В), с узкими импульсами 1 В в каждой точке маркера. |
| Входы | |
| Ext Trig | Диапазон частоты: до 1 МГц пост. тока Диапазон значений сигнала: пороговое значение TTL (1,5 В); максимальное входное значение ±10 В Мин. ширина импульса: 50 нс |
| VCA In | Диапазон частоты: Пост. ток – 100 кГц Диапазон значений сигнала: 2,5 В для изменения уровня 100 % при максимальном значении выходного сигнала Входной импеданс: Обычно 6 Ом |
| Синхронизация по фазе | |
| Clock in/out | Пороговые значения TTL/CMOS; выходной импеданс обычно 50 Ом в виде выходного сигнала |
| Sync out | Логические уровни TTL/CMOS обычно от 50 Ом. Сигналы от этих разъемов используются для синхронизации двух и более генераторов. |
| Интерфейсы | |
| RS-232 | Переменная скорость передачи, макс. 9600 бод. 9-штырьковый D-разъем |
| IEEE-488 | В соответствии с IEEE-488.1 и IEEE-488.2 |
| Общие технические характеристики | |
| Дисплей | 20 символов x 4 ряда, буквенно-цифровой ЖК-экран |
| Ввод данных | Выбор режима, формы сигнала и пр. с клавиатуры; ввод значений с цифровой клавиатуры или через круговое управление |
| Сохраненные настройки | Возможность сохранения и использования до 9 полных настроек прибора в карте памяти с блоком питания |
| Размер | Высота 3U (130 мм); ширина – половина стойки (212 мм), длина 330 мм |
| Масса | 4,1 кг |
| Электропитание | 100 В перем. тока, от 110 до 120 В перем. тока или от 220 до 240 В перем. тока ±10 %, 50/60 Гц перем. тока с внутренней настройкой; макс. 30 ВА |
| Рабочий диапазон | от 5°C до 40 °C при относительной влажности от 20 до 80 % |
| Условия хранения | от –20°C до 60 °C |
| Дополнительные возможности | Интерфейс IEEE-488, комплект для монтажа в стойку 48,3 см |
