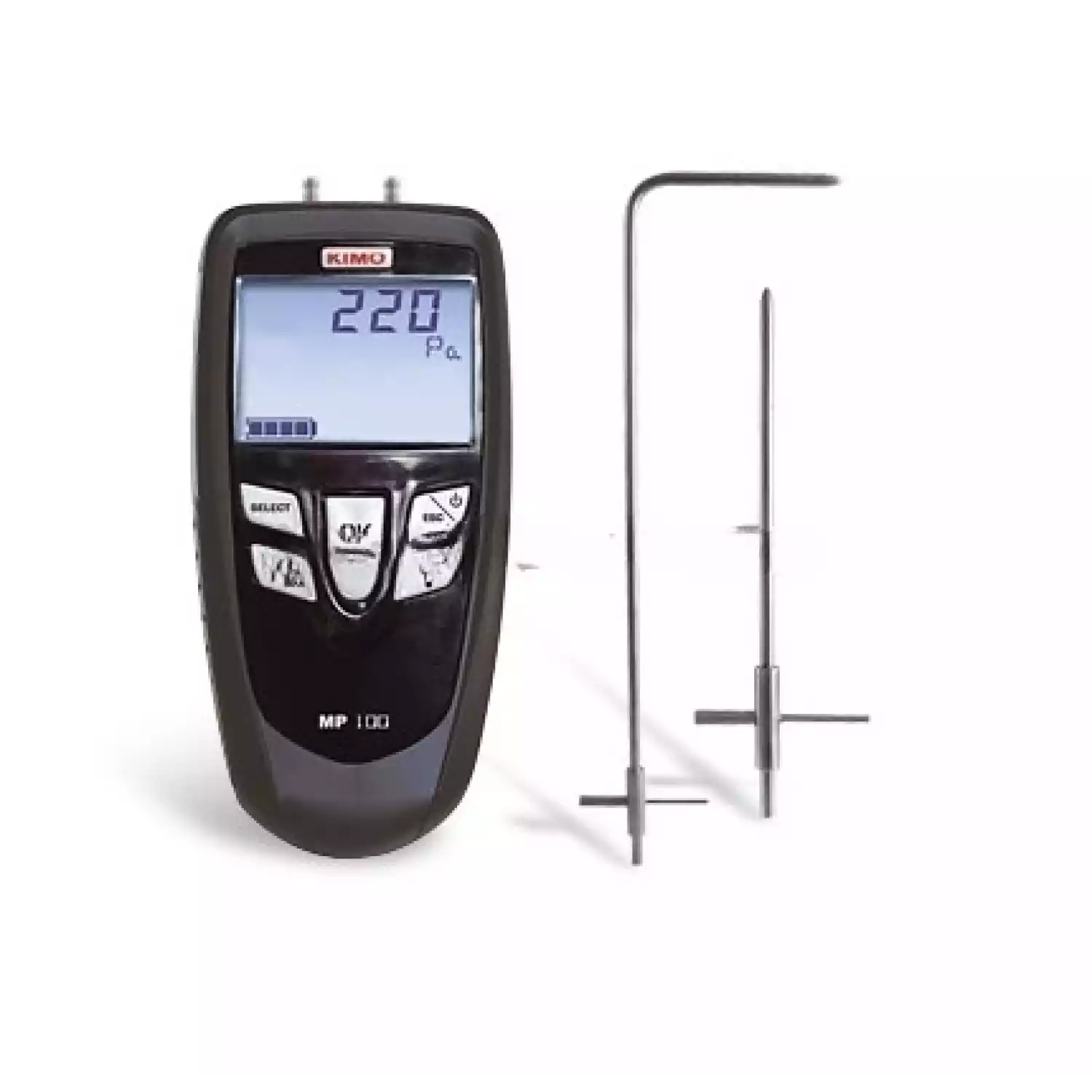

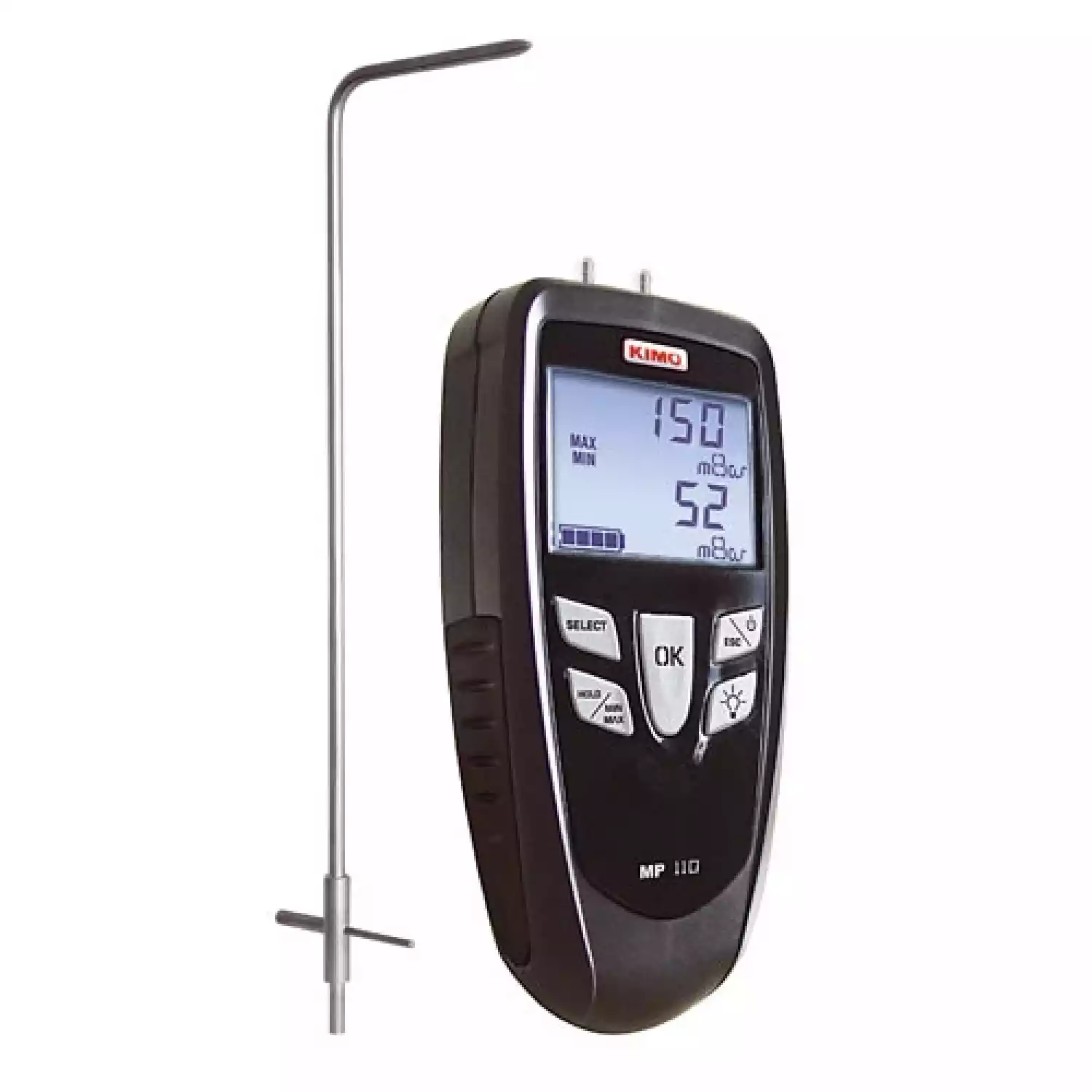

Манометры KIMO MP 100, MP 101, MP 105, MP 112, MP 120

Манометры MP 100, MP 101, MP 105, MP 112, MP 120 предназначены для измерения дифференциального давления и удержание результатов. Доступно настраиваемое автоматическое выключение и подствека дисплея.

Модели

MP 100 101 -120 манометры с силиконовой трубкой 2х1 м, ø 4х7 мм и наконечником из нержавеющей стали ø 6х100 мм.
MP 105 MP 112 манометры прозрачной трубкой 2х1 м, ø 4х6 мм без наконечника.

Функции

Измерение дифференциального давления.
Измерение скорости воздуха (МР 120).
Выбор единиц измерения.
Ручная автоматическая калибровка.
Минимальное и макисмалоное значение.
Настраиваемые климатические условия (МР120).
Встроенная функция вычисления скорости (МР120).

Спецификация

Прибор	Единицы измерения	Диапазон измерения	Погрешность	Разрешение
Давление
МР 100	Па, мм Н₂О, дюймы водного столба, даПа	от 0 до ±1000 Па	±0,5% от показаний ±2 Па	1 Па
МР 101	Па, мм Н₂О, дюймы водного столба, фунты на кв. дюйм	от 0 до ±1000 мм Н₂О	±0,5% от показаний ±2 мм Н₂О	от 0 до ±200 мм H₂O : 0,1 ммH₂O за пределами указанногодиапазона: 1 мм H₂O
МР 105	кПа, дюймы водного столба, мм рт. ст, фунты на кв. дюйм, даПа	от 0 до ±500 мбар	±0,5% от показаний ±2 мбар	0,1 мбар
МР 112	Па, мм Н₂О, дюймы водного столба, мбар, мм рт. ст, фунты на кв. дюйм, даПа	от 0 до ±2000 мбар	±0,5% от показаний ±2 мбар	1 мбар
МР 120	Па, мм Н₂О, дюймы водного столба, м/с, фт/мин, даПа	от 0 до ±1000 Па	±0,5% от показаний ±2 Па	1 Па
Скорость воздуха, трубка Пито
МР 120	м/с, вт/мин, км/ч	от 2 до 5 м/сот 5 до 40 м/с	±0,7 м/с±0,5% от показаний ±0,3 м/с	0,1 м/с

Принцип действия

Пьезорезисторный сенсорЭто мембрана, расположенная на кремниевой подложке, которая прогибается в соответствии с приложенным давлением и генерирует напряжение в милливольтах или ток в миллиамперах пропорционально приложенному давлению. Регулируемое смещение от -50 до +50 мбар позволяет настроить прибор в соответствии с высотой над уровнем моря на месте измерения.Трубка ПитоДинамическое давление измеряется с помощью трубки Пито: Pd=Общее давление Статическое давление. Скорость вычисляется в соответствии с упрощенной формулой Бернулли.

Технические характеристики

Измерительные элементы	Пьезорезистивный датчик
Допустимое повышение давления	MP 100: 250 мбар,MP101: 700 мбар,MP105: 1,4 бар, MP112: 3 барMP 120: 250 мбар
Соединители давления	MP 100/101/120: соединители с наконечником ø 6,2 мм из никелированной латуниMP 105 и 112: резьбовые соединители ø 4,6 мм из никелированной латуни
Дисплей	2 строчный LSD. Размер 50 x 34,9 мм1 строка, 5 разрядов с 7 сегментами (значение)1 строка, 5 разрядов с 16 сегментами (единица)
Соединители	Соединители с наконечником Ø 6,2 мм из никелированной латуни
Корпус	Ударопрочный, изготовлен из ABS пластика (акрилонитрил-бутадиен-стирол), защита IP54
Клавиатура	С металлическим покрытием, 5 клавиш
Соответствия	электромагнитная совместимость (EN 61326-1)
Источник питания	1 щелочная батарея 6LR61, 9В
Рабочая температура	от 0 до +50 C
Температура хранения	от -20 до +80 C
Автоотключение	регулируется от 0 до 120 мин
Масса	190 г
Языки меню	Французский, английский

Комплект поставки

Описание	MP 100	MP 101	МР 105	МР 112	МР 120
Датчик давления от 0 до ±1000 Па	+				+
Датчик давления от 0 до ±1000 мм H2O		+			+
Датчик давления от 0 до ±500 мбар			+
Датчик давления от 0 до ±2000 мбар				+
Трубка Пито ø 6 мм, длиной 300 мм
Прозрачная трубка 2х1 м, ø 4х6 мм			+	+
Силиконовая трубка 2х1 м, ø 4х7 мм	+	+			+
Наконечник из нержавеющей стали ø 6х100 мм	+	+			+
Чехол для транспортировки	+	+	+	+	+
Защитный чехол с магнитом и ремнем СУ 100
Прямые соединители, Т- или Y-образеые для трубки Ø 5х8 мм
Трубки Пито доступны различной длиныØ 3/6 или 8 мм, с и без температурной компенсации

Гарантийный период

Приборы имеют гарантию 1 год в случае обнаружения производственного дефекта (требуется возврат в отдел послепродажного обслуживания для выполнения оценки).
